【QB轻工标准】 皮革五金配件表面喷涂层技术条件

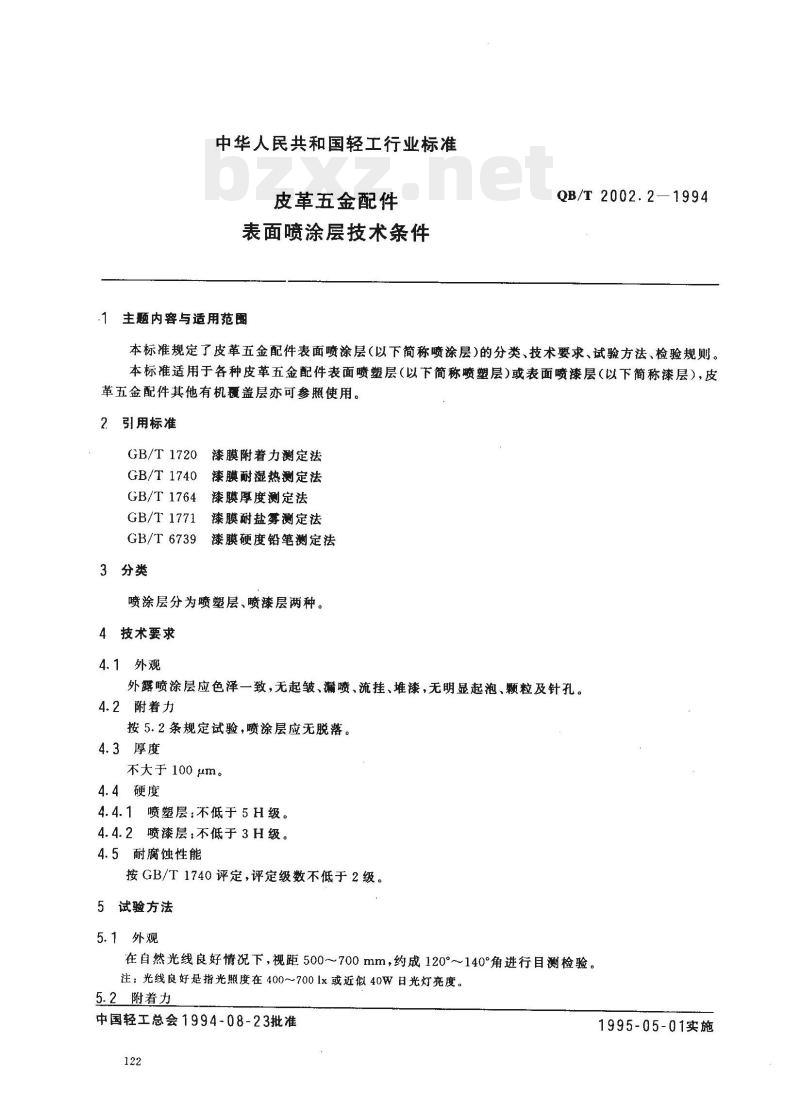

中华人民共和国轻工行业标准
皮革五金配件
表面喷涂层技术条件
.1主题内容与适用范围bZxz.net
QB/T 2002.2
2—1994
本标准规定了皮革五金配件表面喷涂层（以下简称喷涂层）的分类、技术要求、试验方法、检验规则。本标准适用于各种皮革五金配件表面喷塑层（以下简称喷塑层）或表面喷漆层（以下简称漆层），皮革五金配件其他有机覆盖层亦可参照使用。引用标准
GB/T1720漆膜附着力测定法
GB/T 1740漆膜耐湿热测定法
GB/T1764漆膜厚度测定法
GB/T 1771漆膜耐盐雾测定法
GB/T6739漆膜硬度铅笔测定法
3分类
喷涂层分为喷塑层、喷漆层两种。4技术要求
4.1外观
外露喷涂层应色泽一致，无起皱、漏喷、流挂、堆漆，无明显起泡、颗粒及针孔。4.2附着力
按5.2条规定试验，喷涂层应无脱落。4.3厚度
不大于100μm。
4.4硬度
4.4.1喷塑层：不低于5H级。
4.4.2喷漆层：不低于3H级。
4.5耐腐蚀性能
按GB/T1740评定，评定级数不低于2级。5试验方法
5.1外观
在自然光线良好情况下，视距500~700mm，约成120°～140°角进行目测检验。注：光线良好是指光照度在400～700Ix或近似40W日光灯亮度。5.2附着力
中国轻工总会1994-08-23批准
1995-05-01实施

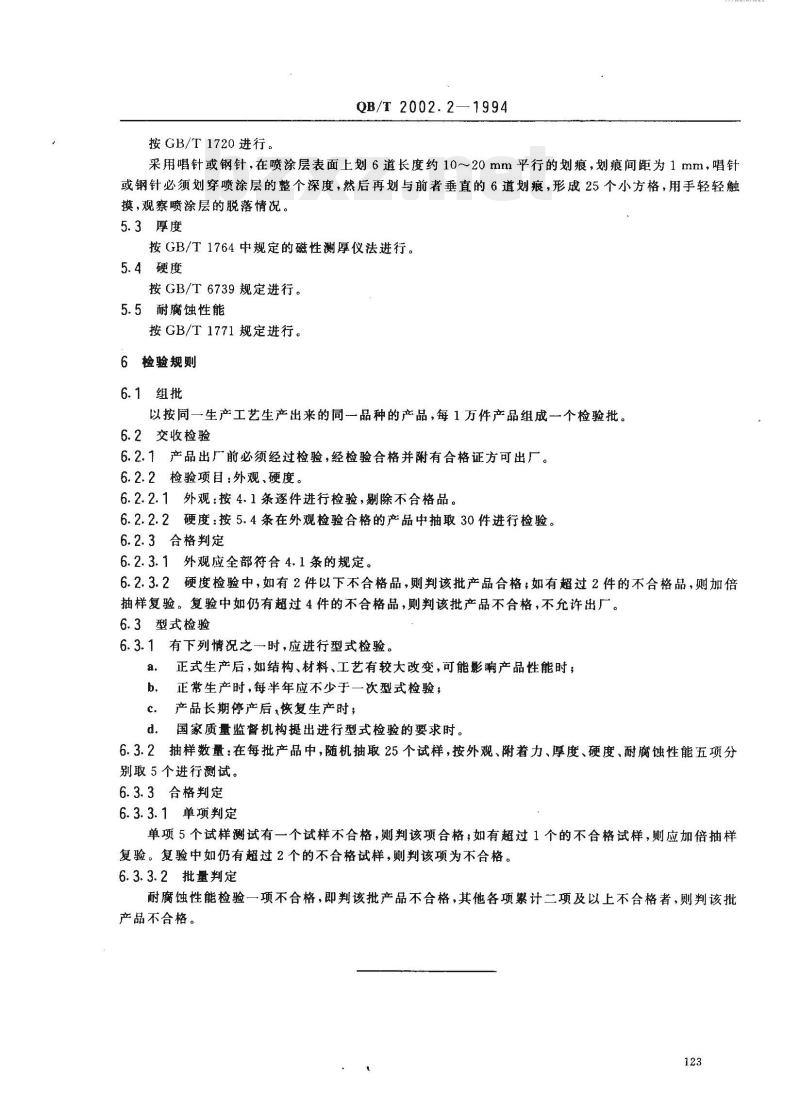

按GB/T 1720进行。
QB/T 2002.2—1994
TKAKAca
采用唱针或钢针，在喷涂层表面上划6道长度约10～20mm平行的划痕，划痕间距为1mm，唱针或钢针必须划穿喷涂层的整个深度，然后再划与前者垂直的6道划痕，形成25个小方格，用手轻轻触摸，观察喷涂层的脱落情况。
5.3厚度
按GB/T 1764中规定的磁性测厚仪法进行。5.4硬度
按GB/T6739规定进行。
5.5耐腐蚀性能
按GB/T1771规定进行。
6检验规则
6.1组批
以按同一生产工艺生产出来的同一品种的产品，每1万件产品组成一个检验批。6.2交收检验
6.2.1产品出厂前必须经过检验，经检验合格并附有合格证方可出厂。6.2.2检验项目：外观、硬度。
6.2.2.1外观：按4.1条逐件进行检验，剔除不合格品。6.2.2.2硬度：按5.4条在外观检验合格的产品中抽取30件进行检验。6.2.3合格判定
6.2.3.1外观应全部符合4.1条的规定。6.2.3.2硬度检验中，如有2件以下不合格品，则判该批产品合格；如有超过2件的不合格品，则加倍抽样复验。复验中如仍有超过4件的不合格品，则判该批产品不合格，不允许出厂。6.3型式检验
有下列情况之一时，应进行型式检验。正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，每半年应不少于一次型式检验，产品长期停产后，恢复生产时；d．
国家质量监督机构提出进行型式检验的要求时。6.3.2抽样数量：在每批产品中，随机抽取25个试样，按外观、附着力、厚度、硬度、耐腐蚀性能五项分别取5个进行测试。
6.3.3合格判定
6.3.3.1单项判定
单项5个试样测试有一个试样不合格，则判该项合格；如有超过1个的不合格试样，则应加倍抽样复验。复验中如仍有超过2个的不合格试样，则判该项为不合格。6.3.3.2批量判定
耐腐蚀性能检验一项不合格，即判该批产品不合格，其他各项累计二项及以上不合格者，则判该批产品不合格。

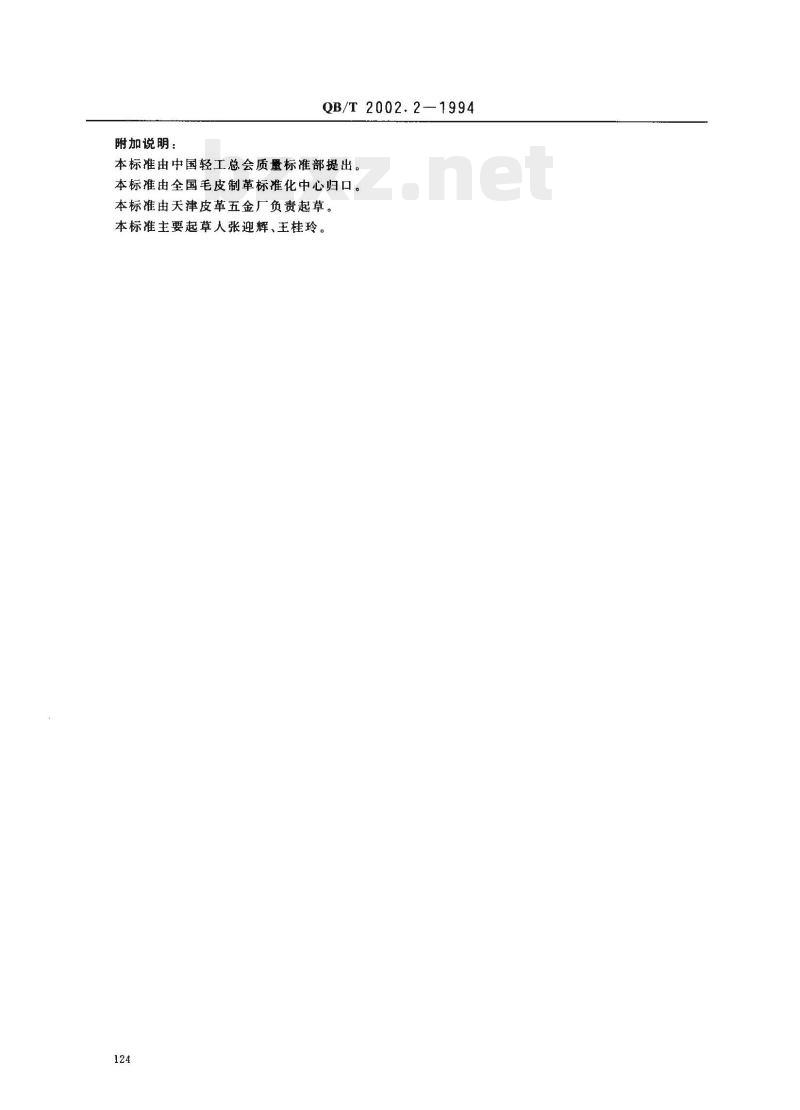

附加说明：
QB/T2002.2—1994
本标准由中国轻工总会质量标准部提出。本标准由全国毛皮制革标准化中心归口。本标准由天津皮革五金厂负责起草。本标准主要起草人张迎辉、王桂玲。124
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
