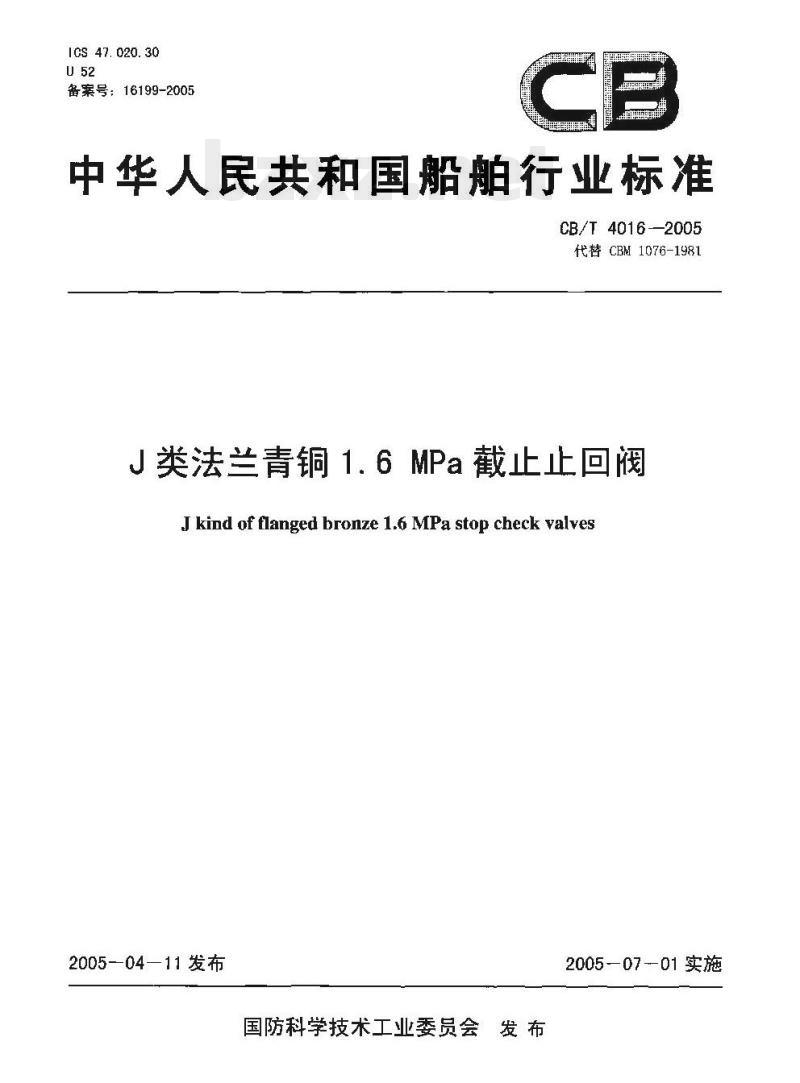

【CB船舶标准】 J类法兰青铜1.6 MPa截止止回阀

ICs 47.020.30
备案号：16199-2005
中华人民共和国船行业标准
CB/T4016-—2005
代替 CBM 1076-1981
J类法兰青铜1.6MPa截止止回阀
J kind of flanged bronze 1.6 MPa stop check valves2005-04—11发布
国防科学技术工业委员会发布
2005-07-01实施
CB/T 4016—2005

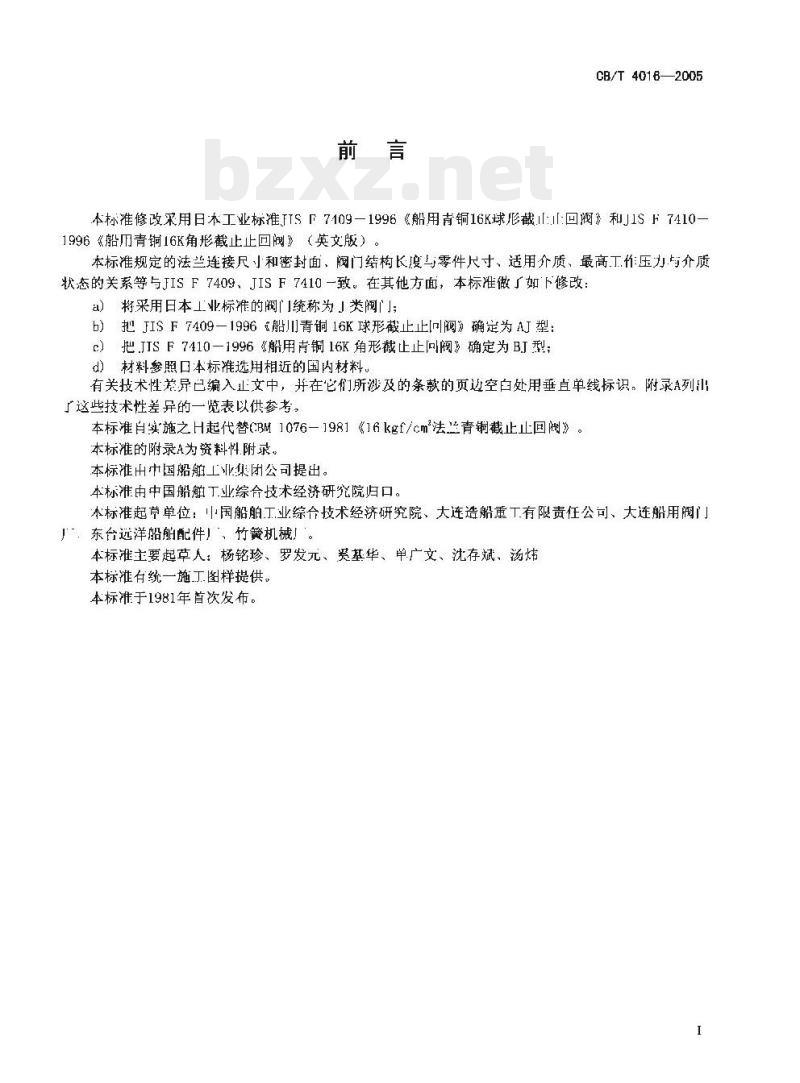

本标准修改采用日本工业标准FTSF7109一1996《船用青铜16K球形截:I:回阀》和J1SF7410—1996《船用青铜16K角形截止止回阀》（英文版）。本标准规定的法兰连接尺小和密封面、阀门结构长度与零件尺寸，适用介质、最高丁作压力与介质状态的关系等与JISF7409、JISF7410一致。在其他方面，本标准做如下修改a）将采用日本工业标准的阀门统称为」类阀门；b)把JISF7409—1996船川青嗣16K球形截止止[叫阀》确定为AJ型：c）把,JIS F7410—1996《船用肯铜16K角形截止止问阀》确定为BJ型，d）材料参照口本标准选用相近的国内材料有关技术性差异已编入止文中，并在它们所泌及的条款的页边空白处用垂直单线标识。附录A列山广这些技术性差异的一览表以供参考。本标准自实施之H起代替CBM1076一1981《16kgf/cm法兰青铜截止止回闹》。本标雅的附录A为资料性附录。
本标淮出中国昭舶工业集闭公司提出。本标准由中国船舶丁业综合技术经济研究院归口。本标准起草单位：中国船舶丁业综合技术经济研究院、大连造船重工有限责任公司、大连船用阀门厂：东台远洋船舶配件！，竹簧机械。本标准主要起草人：杨铭珍、罗发元、冕基华、单广文、沈存斌、汤炜本标准有统一施丁图样提供。
本标准于1981年首次发布。

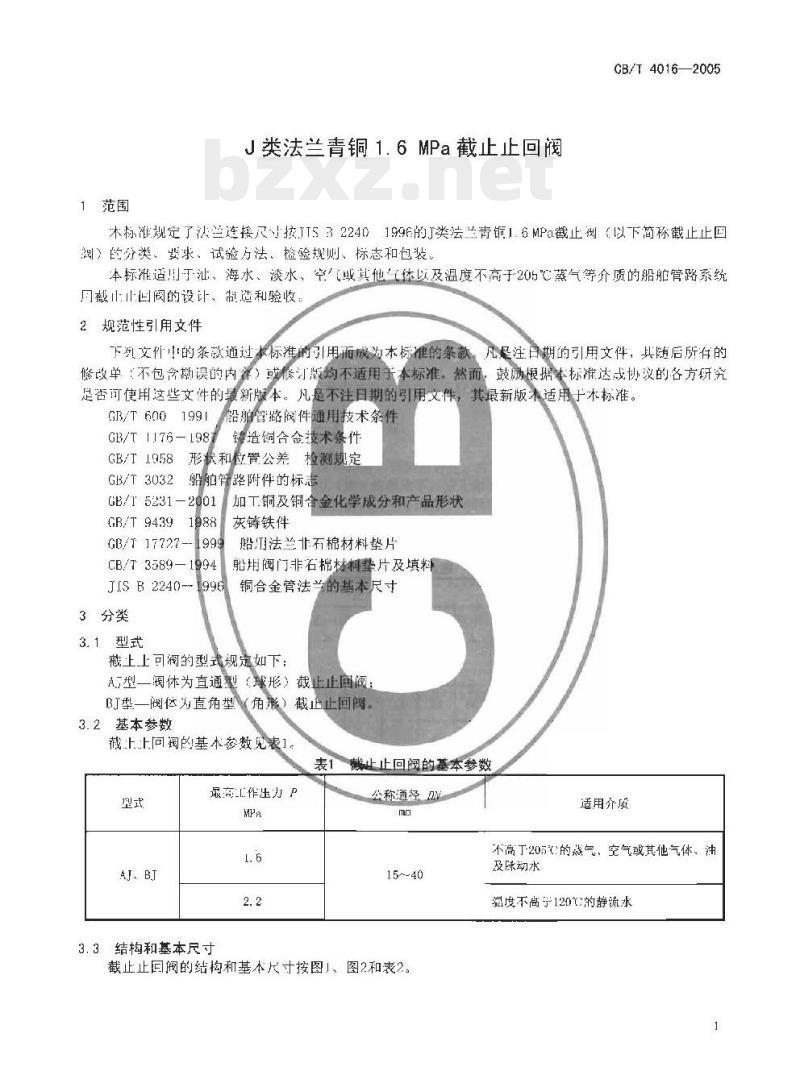

J类法兰青铜1.6MPa截止止回阀
CB/T4016—2005
木标准观定了决兰连接尺小按ITS322401996的J类法兰青1.6MPa截止划（以下简称截止止回翘）的分类、要求、试验方法、检验规则、标志和包装。本标准适用于注、海水、淡水，空气或其他气体以及温度不高于205℃蒸气等介质的船舶管路系统月截止山回阀的设计、制造和验收2规范性引用文件
下死文件中的条改过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所存的修改单（不包含勘误的内客）或修订版均不适用于本标滩，然而，豆鼓励恨据本标准达或协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版术适用于木标准。GB/T 6001991
韶舶管路阀件通用技术条件
铸造铜合金技术条件
GB/T 1J76-1987
GB/T 1958
GB/T3032
形快和位實公差检测规定
船舶管路附件的标志
GB/T 5231—2001
GB/T9439
GB/T 17727
CB/T 3589-
JISB2240--
3分类bzxZ.net
3.1型式
加工铜及铜合金化学成分和产品形状灰铸铁件
船州法兰非石棉材料垫片
船用阀门非石棉材料垫片及填料铜合金管法兰的基本尺寸
截上上可阀的型式规定如下：
A,型一阀体为直通型（球形）截止止回阀，BI型一阀岱为直角型（角形）截正止回阅。3.2基本参数
截上上问润的基本参数见表1。
表1截止止回阀的基本参数
AJ、BT
最高山作压力 P
3.3结构和基本尺寸
公称道径D
15~-40
截止止回阀的结构和基本尺寸按图！、图2和表2。适用介质
不高丁20万的热气，空气或其他气体、油及脉动水
湿度不高于120%的静流水
CB/T 40162005

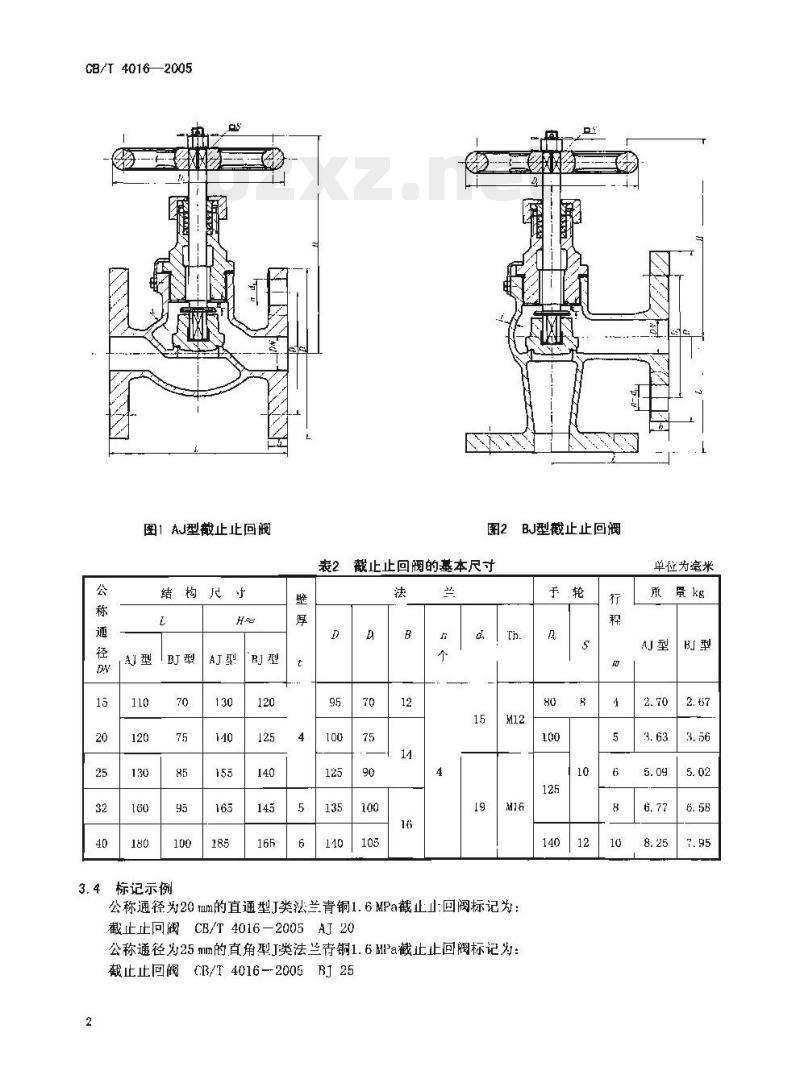

图1AJ型截止止回阀
结构尺于
图2BJ型截止止回阀
截止止回阀的基本尺寸
3.4标记示例
公称通径为20mm的直通型J类法兰青铜1.6MPa截止山：回阀标记为：截止止回阀CB/T4016—2005A20
公称通径为25mm的直角型J类法兰青铜1.6Ma截止止回阀标记为：截止止回阀CB/T 4016—2005B1 252
单位为毫米

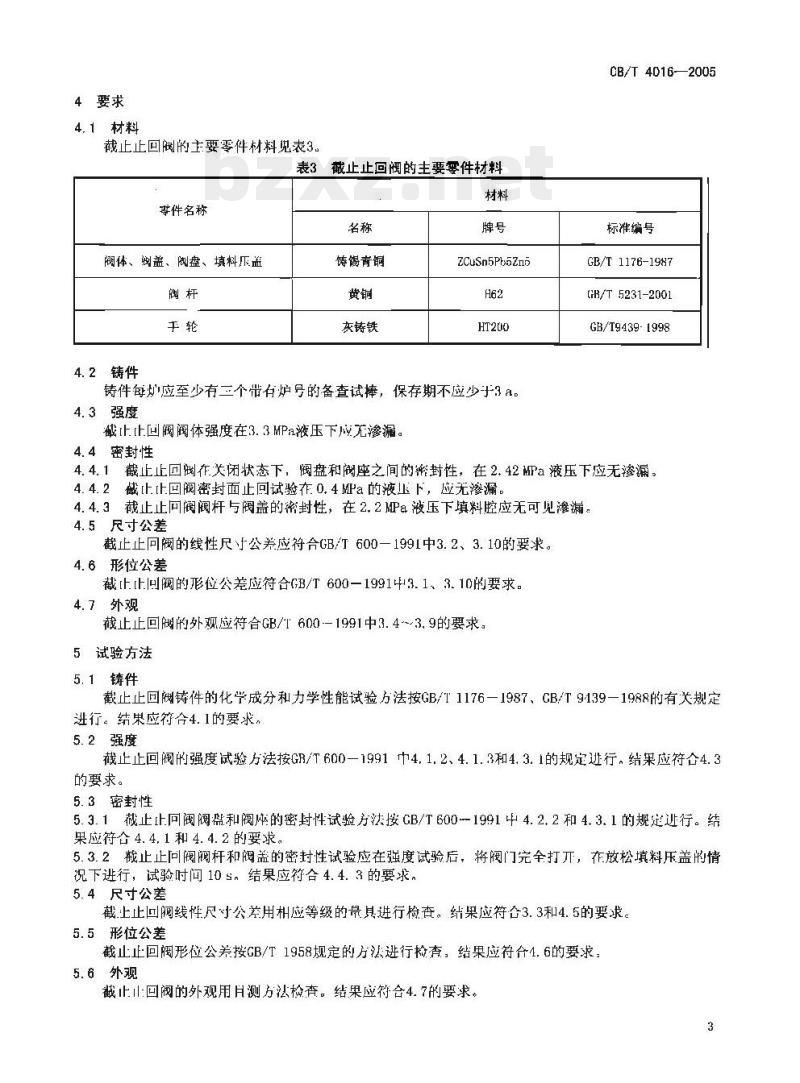

4要求
4.1材料
截止止回阀的士要零件材料见表3。表3截止止回阀的主要零件材料
季件名称
阀体、阀盖、阀盘、填料压孟、阀杆
4.2铸件
铸惕青铜
灰铸铁
ZCuSn5Ph5Zns
铸件每灿应至少有三个带有炉号的备查试棒，保存期不应少于3a。4.3强度
截止,止回阀阀体强度在3. 3 MPa液压下应无渗漏。4.4密封性
CB/T4016—2005
标准编号
GB/T1176-1987
GB/T5231-2001
GB/T9439-1998
4.4.1截止止回阀作关闭状态下，阀盘和阀座之间的密封性，在2.42Pa液压下应无渗漏，4.4.2截止止回阀密封面止回试验布0.4Ma的液压下，应无渗漏。4.4.3截止止向阀阀杆与阀盖的密封性，在2.2Pa液压下填料腔应无可见漏。4.5尺寸公差
截止止回阀的线性尺公差应符合GB/T600一1991中3.2、3.10的要求。4.6形位公差
裁止止问阀的形位公差应符合GB/T600一19913.1，3.10的要求。4.7外观
截止止回的外观应符合GB/T600-1991中3.43.9的要求，5试验方法
5.1铸件
截止止回阀铸件的化学成分和力学性能试验方法按GB/T1176一1987、CB/T9139一1988的有关规定进行。结果应符合4.1的要求，
5.2强度
截止止回阀的强度试验方法按G/T600-1991中4.1.2、4.1.3和4.3.1的规定进行，结果应符合4.3的要求。
5. 3密封性
5.3.1截止止回阀阀盘和阀座的密封性试验方法接CB/T6001991中4.2.2和4.3.1的规定进行。结果励符个4.4.1和4.4.2的要求
5.3.2截止止同阀闷杆和阀盖的密封性试验应在强度试验后，将阀门完全打开，在放松填料压盖的情况下进行，试验时间10 s。结果应符合4.4.3的要求。5.4尺寸公差
截上止回阀线性尺寸公差用相应等级的量具进行检查。结果应符合3.3和4.5的要求。5.5形位公差
截止止回阀形位公差按CB/T1958规定的方法进行检查，结果应符合4.6的要求：5.6外观
截止山回阀的外观用月测方法检查。结果应符合4.7的要求。3
CB/T4016—2005
6检验规则
6.1检验分类
截止止回阀的检验分型式捡验和出厂检验。型式检验
检验项目
型式检验的项目应符合表4的规定。表4
截止止回阀型式检验和出厂检验的项目序
检验项日
铸件化学成分和力学性能
密封性
尺寸公差
形位公差
要求的审条号
注：\V”表示必格项目：“\表示不检项目检验样品数量
藏止止回阀型式检验的样品应为三6.2.3判定规则
试验方法的萨条号
型式检验
出，“验
截止止回阅所有样品全部检验项目符合要求，判为型式检验合格；若有不舒合要求的项H，应加倍取样复验；岩复验仍有不竹合要求的项目，则判为型式检验不合格。6.3出厂检验
6.3.1检验项目
藏止止向阀出厂检验项目按表4规定。6.3.2检验样品数量
截止止回阀出」检验应逐个产品进行。6.3.3全部捡验项目符合要求的截止正回阀判定出厂检验合格：铸件化学成分，力学性能试验若有不符合要求的截止止回阀，则判为出厂检验不合格：其他项目的检验，若有不符合要求的截止止回阅，允许返修后逃行复验。名复验仍不符合要求，则判该截止出固出厂检验不合格，7标志和包装
7.1截止止问阀的标志按GB/T3032的规定。7.2截止止回阀的包装按 GB/T 6001991 中 6. 3和 6. 4 的规定。4
附录A
（资料性附录）
CB/T 4016—2005
本标准与JISF7409—1996、JISF7410-1996的技术性差异及原因本标准与JISF7409—1996、JISF7410-1996的技术性差异及原因见表A.1。表 A 1 本标准与与 JIS F 7409-1996、JIS F 7410-1996 的技术性差异及原因本标准的章条号
H本标准产品名称
球形截止止回阀
角形截止止回阀
件名称
阀休、焖盖、阀盘、填
技术性差异
口本材料
本标准产品名.称
直通型战止止回阀
直角型战止止回阀
中国材料
JIS H 5111 FC6
JIS H 3250 C3771 RD
JIS G 5501 FC200
2CuSn5Ph57.n5
以适应我国船舶
管系术语的规定
以适应我国国情，采
用我国相近的材料
200018
