【CB船舶标准】 J类青铜0.5 MPa旋启式止回阀

ICS 47. 020. 30
备案号：16202-2005
中华人民共和国船舶行业标准
CB/T 4019—2005
代替CBM1127-1982
J类青铜0.5MPa旋启式止回阀
J kind of bronze O.5 MPa swing check valves2005—04—11发布
国防科学技术工业委员会发布
2005-07-01实施
CE/T4019—2005

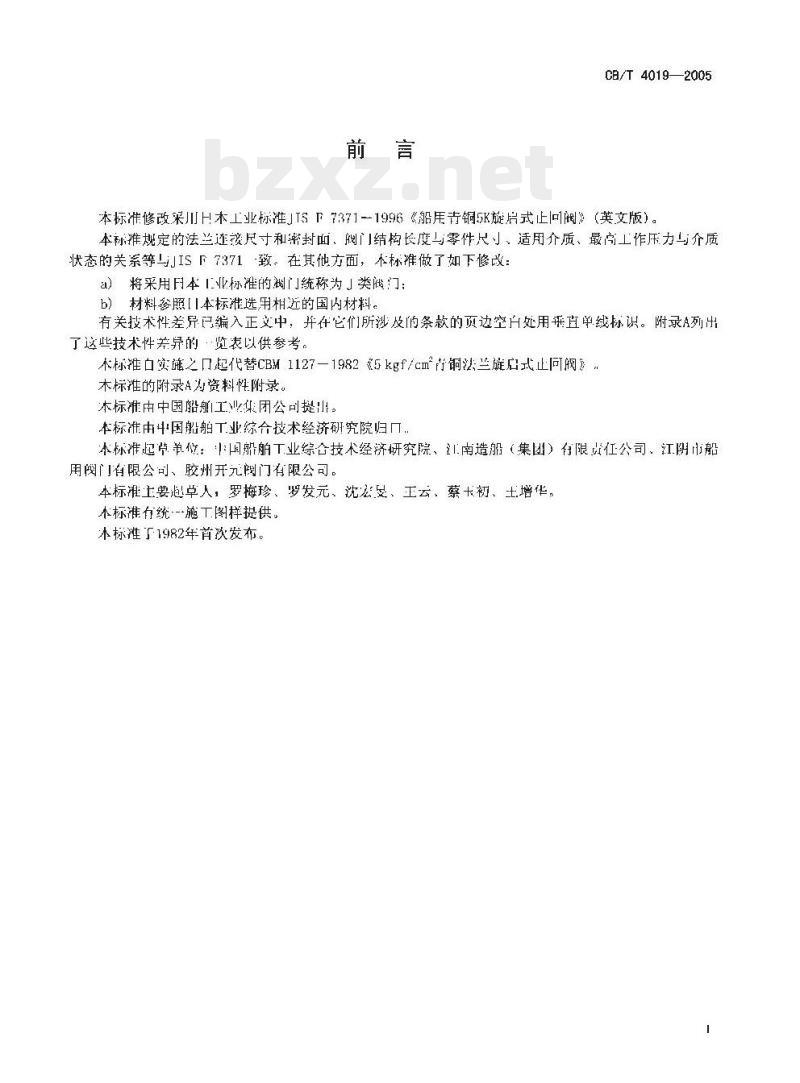

本标准修改采川H木工业标准」T5F73711996《船用青铜5K旋启式止可阀》（英文版）。本称推姚定的法兰连接尺寸和密封面、阀门结构长度与零件尺寸、适用介质、最高工作压力与介质状态的关系等』JISF7371致。在其他方面，本标准做了如下修改：a）将采用日本业标准的阀门统称为「类阀门：b材料参照[本标准选用相近的国内材料。有关技术性差异已编入正文中，并在它们所泌及的条款的页边空片处用乖直单线标识。附录A列出了这些技术性差异的·览表以供参考。未标推白实施之口起代替CBM1127一1982（5kgf/c㎡存铜法兰旋启式止同阀》木标准的附录A为资料性附录。
本标准中中国船舶工业集团公司提山。本标准由中国船舶T业综合技术经济研究院归口.本标准起草单位：中国船舶工业综合技术经济研究院、南造船（集团）有限贵任公司、江阴市船用阀门有限公司、胶州开元阔门有限公司。本标准土要起草人，罗梅珍、罗发元、沈宏受、王云、蔡卡初、土增华。在标准有统·--施工图样提供。本标准厂1982年首次发布。
1范围
J类青铜0.5MPa旋启式止回阀
CB/T 40192005
本标准规定了法关连接尺寸核IISB2240一1996的类青铜0.5Pa旋启式可阀（以下简称止可阀）的参数与结构、要求、试验方法、检验规则、标志和包装：本标准适用于海水、淡水、油及温度不高于20静流水等介质的管路系统用.上回阀的设计、制造和验收。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条
修改单（不包含勘误的内容）或修订版均不适用凡是过口期的引用文件，其随后所有的本标准，然面，
是否可使用这些文件的最新版本。凡楚不注日期的引用文件GB/T600-1991船舶管路阅件通用技术条件GB/T 1176-1987
铸造铜合金技术条件
GB/T1958形伏和位置公差检测期船舶管路附件的标志
CB/T 3032
GB/T 5231 -2001
JIS B 2240-
参数与结构
3.1基本参数
加工铜及铜合金化学
铜合金管法兰的基本尺小
止回阀的基本参数见表1。
鼓励根据术标准达成协议的各方研究其最新版本活用干本标准，
止回阀的基本参数
最高亡作压力
结构和基本尺寸
止回阀的结构和基本尺小按图1和表2。公称通径V
适用介质
油、脉动水
不高于120℃的静流水
CB/T 4019—2005
结构寸

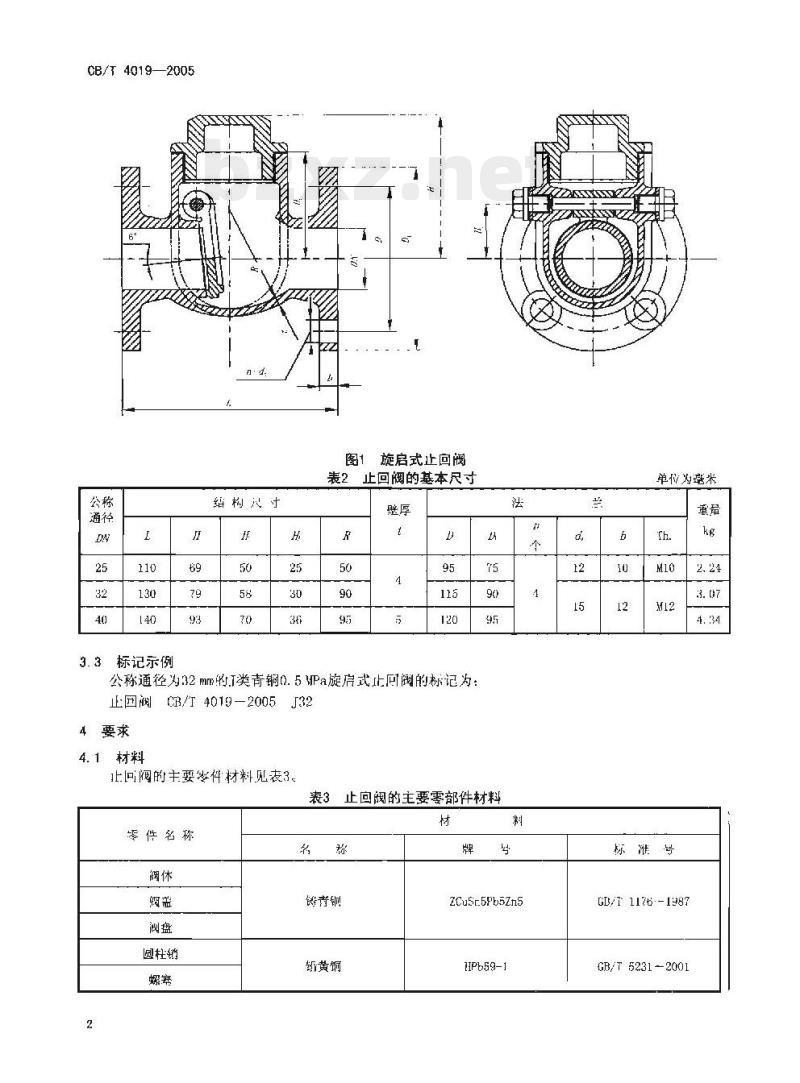

图1旋启式止回阀
表2止回阀的基本尺寸
标记示例
公称通径为32mm的T类青铜0.5MPa旋房式止向阀的标记为：正回阀/T4019—2005J32
4要求
4.1材料
止回阀的主要零件材料见表3。
表3止回阔的主要零部件材料
琴件名称
圆柱销
ZCu5r5Pb5Zns
Pb59-1
单位为毫米
标淮号
GB/T 1176·-1987
GB/T 5231-2001

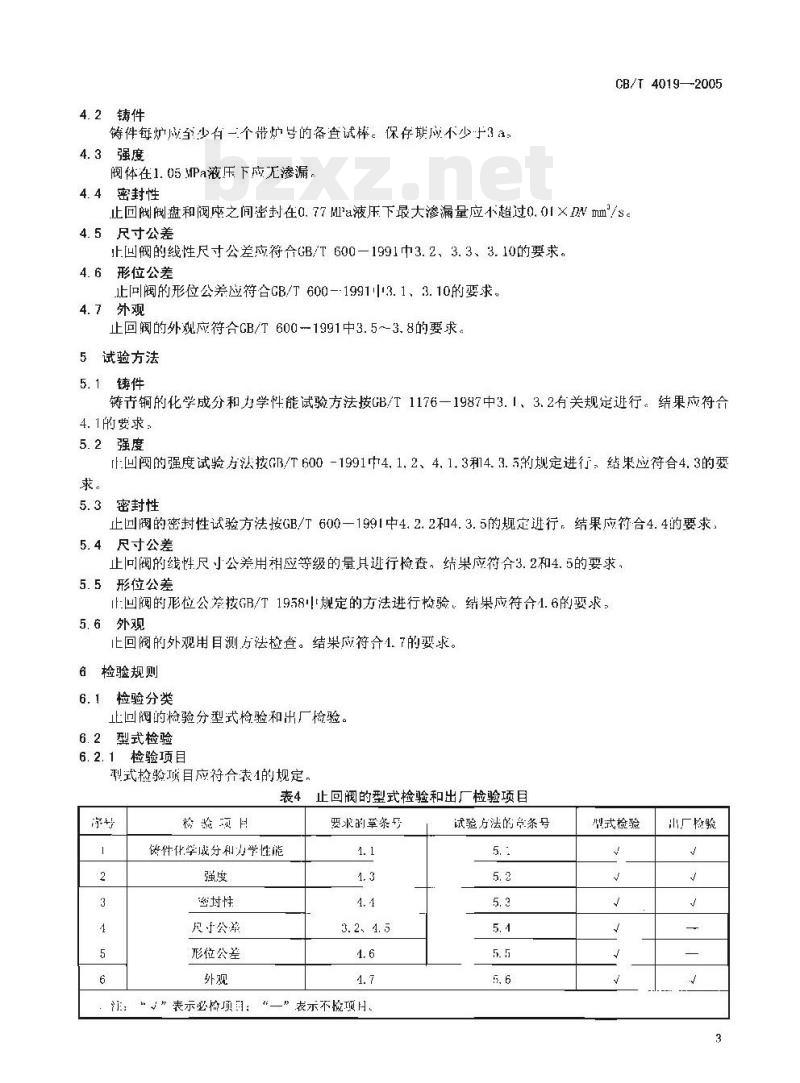

4.2铸件
铸件每炉应至少有一个带炉号的备套样。保存期应不少3a：4.3强度
阀体在1. 05 MPa液压下应无渗漏4.4密封性
CB/T 4019—-2005
止回阀阀盘和阀座之间密封在0.77MIa液压下最大渗漏量应不超过0.01×DVmm/s。4.5尺寸公差
止回阀的线性尺寸公差应符合GB/T600一1991中3.2、3.3、3.10的要求。4.6形位公差
止[可阀的形位公差应符合CB/T600-19913.1、3.10的要求。4.7外观
止回阀的外观应符合CB/T 600-1991中3.5~-3.8的要求。5试验方法
5.1铸件
铸节铜的化学成分和力学性能试验方法按GB/T1176一1987中3.1，3.2有关规定进行。结果应符合4.1的要求
5.2强度
:回阀的强度试验方法按GB/T600-1991中4.1.2、4.1.3和4.3.5的规定进行：结果应符合4.3的要求。
5.3密封性
止回阀的密封性试验方法按GB/T600一1991中4.2.2和4.3.5的规定进行，结果应符合4.4的要求，5.4尺寸公差
止问阀的线性尺小公差用相应等级的量具进行检查，结果应符合3.2和4.5的要求，5.5形位公差
止回阀的形位公差按GB/T1958规定的方法进行检验。结果应符合1.6的要求。5.6外观
止回阀的外观用目测方法检查。结果应符介1.7的要求。6检验规则
6.1检验分类
止回阀的检验分型式检验和出厂检验，6.2型式检验
6.2.1检验项目
型式检验项目应符合表4的规定，表4止回阀的型式检验和出厂检验项目序号
格验领所
储件化学成分和力学性能
密过性
尺于公崋
形位公差
，注：“”表示必检顶目：
要求的草条号
3. 2、4. 5
—”表示不检项用。
试验方法的竞条号
型式检验
山厂检验
CB/T4019—2005
6.2.2检验样品数量
止回阀型式检验的样品应为三个。6.2.3判定规则
正回阀所有样品全部检验项日符合要求，判为型式检验合格；若有不符合要求的项目，允许加倍取样复验，若复验仍有不符含要求的项良，则判为型式捡验不合格。6.3出厂检验Www.bzxZ.net
6.3.1止回阀山！检验项川按表4规定。6.3.2出厂检验应逐个产品进行，6.3.3全部检验项1衍合费求的止回离判定出厂检验会格：铸牛化学成分、力学性能试验若有不符合要求的止回阀，则判为出，厂检验不合格；其它项再的检验，若有不符合要求的止回阀，允许返修后进行复验。若复验仍不符合安求，则判该上回阀出厂检验不合格。7标志和包装
7.1止回阀的标志按GB/T3032的规定7.2止回阀的包装按GB/V6001991中6.2~6.4的规定
附录A
(资料性附录）
本标准与 JIS F 7371—1996 的技术性差异及其原因本标准与JISF7371一1996的技性术性差异及其原因见表A.1表 A. 1本标准与 ,IIS F 7371-1996 的技术性差异及其原因本标准的意条编号
零件名称
园柱销
技术性差异
日本材料
C3771BD
中国材料
ZeuSn5PhsZn?
HPb59-1
CB/T4019—2005
以适应我国国情，采用我国相近的材料。
20061010
