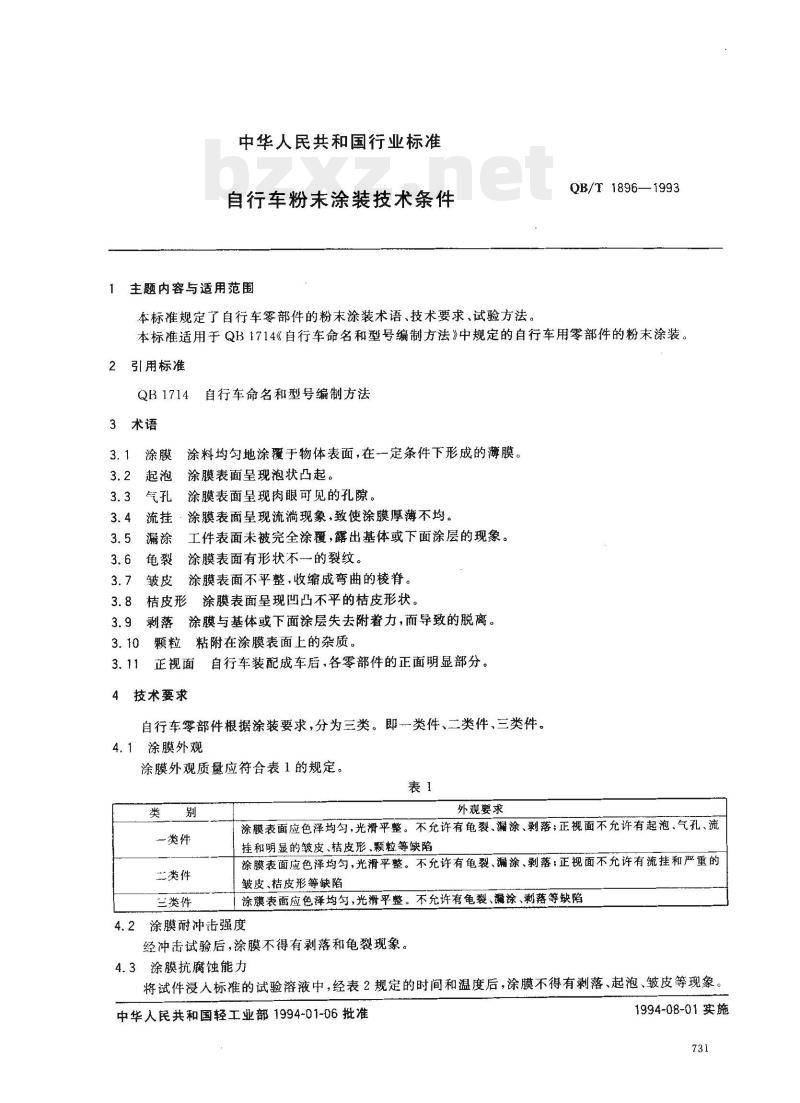

【QB轻工标准】 自行车粉末涂装技术条件

中华人民共和国行业标准
自行车粉末涂装技术条件
主题内容与适用范围
QB/T 1896—1993
本标准规定了自行车零部件的粉末涂装术语、技术要求、试验方法。本标准适用于QB1714《自行车命名和型号编制方法》中规定的自行车用零部件的粉末涂装。2引用标准
自行车命名和型号编制方法
QB1714
3术语
涂料均匀地涂覆于物体表面，在一定条件下形成的薄膜。涂膜表面呈现泡状凸起。
涂膜表面呈现肉眼可见的孔隙。，涂膜表面呈现流满现象，致使涂膜厚薄不均。工件表面未被完全涂覆，露出基体或下面涂层的现象。涂膜表面有形状不的裂纹。
涂膜表面不平整，收缩成弯曲的棱脊。涂膜表面呈现凹凸不平的桔皮形状。桔皮形
涂膜与基体或下面涂层失去附着力，而导致的脱离。粘附在涂膜表面上的杂质。
正视面
技术要求
自行车装配成车后，各零部件的正面明显部分。自行车零部件根据涂装要求，分为三类。即一类件、二类件、三类件。4.1涂膜外观
涂膜外观质量应符合表1的规定。表1
一类件
二类件
三类件
外观要求
涂膜表面应色泽均匀，光滑平整。不允许有龟裂、漏涂、剥落；正视面不允许有起泡、气孔、流挂和明显的皱皮、桔皮形、颗粒等缺陷涂膜表面应色泽均勾，光滑平整。不允许有龟裂、漏涂、剥落正视面不允许有流挂和严重的皱皮、桔皮形等缺陷
涂膜表面应色泽均匀，光滑平整。不允许有龟裂、漏涂、剥落等缺陷涂膜耐冲击强度免费标准下载网bzxz
经冲击试验后，涂膜不得有剥落和龟裂现象。4.3涂膜抗腐蚀能力
将试件浸人标准的试验溶液中，经表2规定的时间和温度后，涂膜不得有剥落、起泡、皱皮等现象。中华人民共和国轻工业部1994-01-06批准1994-08-01实施
-类件
、三类件

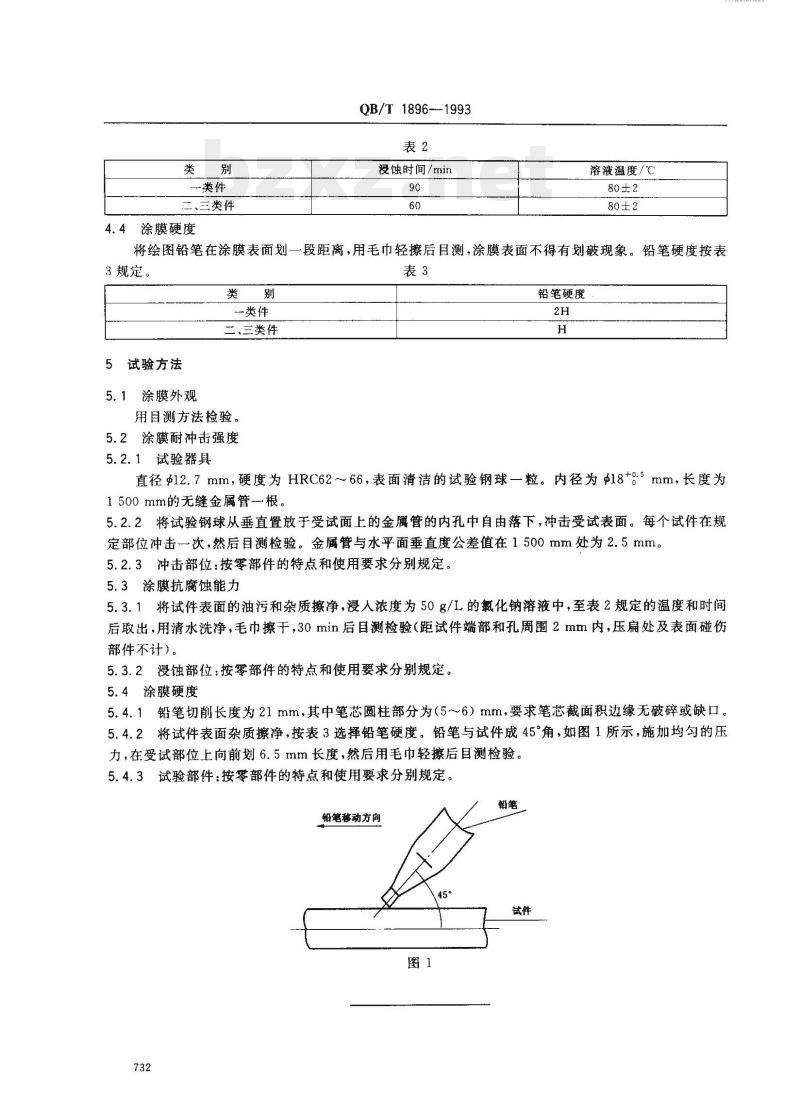

4.4涂膜硬度
QB/T 1896-1993
浸蚀时间/min
溶液温度/℃
一段距离，用毛巾轻擦后目测，涂膜表面不得有划破现象。铅笔硬度按表将绘图铅笔在涂膜表面划
3规定。
试验方法
5.1涂膜外观
一类件
二、三类件
用目测方法检验。
5.2涂膜耐冲击强度
5.2.1试验器具
铅笔硬度
直径$12.7mm，硬度为HRC62～66，表面清洁的试验钢球一粒。内径为$18+5mm，长度为1500mm的无缝金属管-一根。
5.2.2将试验钢球从垂直置放于受试面上的金属管的内孔中自由落下，冲击受试表面。每个试件在规定部位冲击一次，然后目测检验。金属管与水平面垂直度公差值在1500mm处为2.5mm。5.2.3冲击部位：按零部件的特点和使用要求分别规定。5.3涂膜抗腐蚀能力
5.3.1将试件表面的油污和杂质擦净，浸人浓度为50g/L的氯化钠溶液中，至表2规定的温度和时间后取出，用清水洗净，毛巾擦干，30min后目测检验（距试件端部和孔周围2mm内，压扁处及表面碰伤部件不计）。
5.3.2浸蚀部位：按零部件的特点和使用要求分别规定。5.4涂膜硬度
5.4.1铅笔切削长度为21mm，其中笔芯圆柱部分为（5~6）mm，要求笔芯截面积边缘无破碎或缺口。5.4.2将试件表面杂质擦净，按表3选择铅笔硬度。铅笔与试件成45°角，如图1所示，施加均勾的压力，在受试部位上向前划6.5mm长度，然后用毛巾轻擦后目测检验。5.4.3试验部件：按零部件的特点和使用要求分别规定。铅笔移动方向

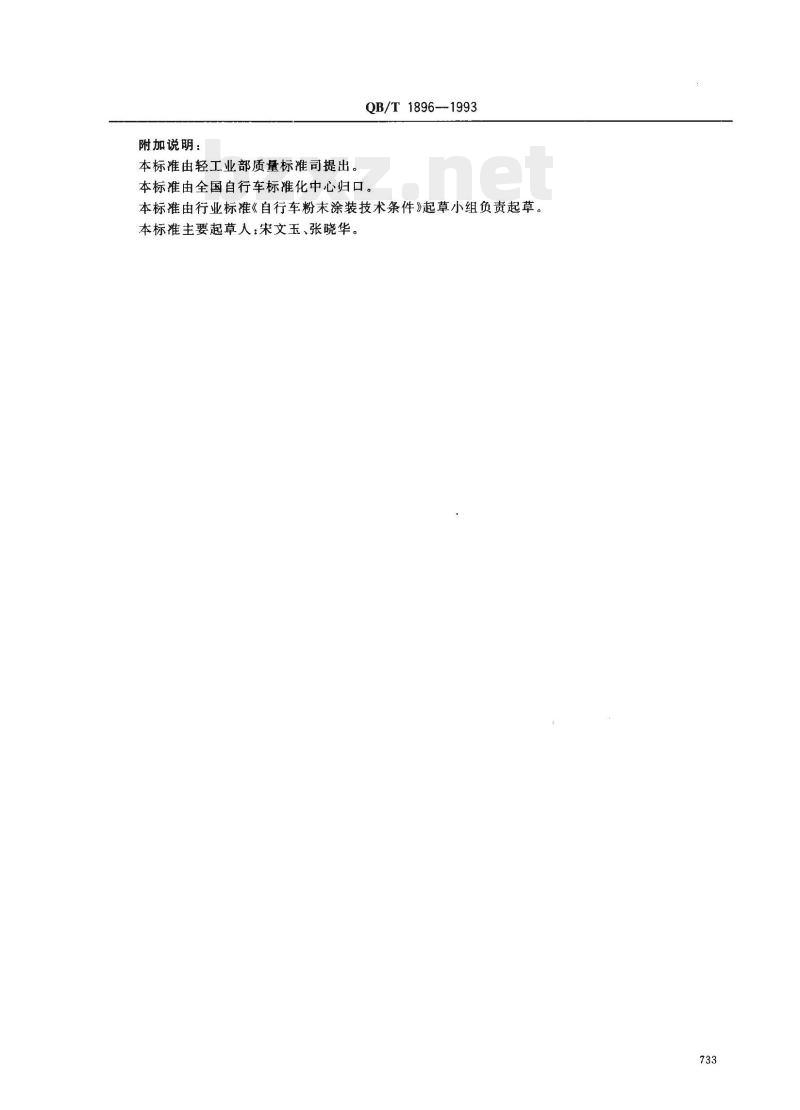

附加说明：
本标准由轻工业部质量标准司提出。QB/T1896-1993
本标准由全国自行车标准化中心归口。本标准由行业标准《自行车粉末涂装技术条件》起草小组负责起草。本标准主要起草人：宋文玉、张晓华733
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
