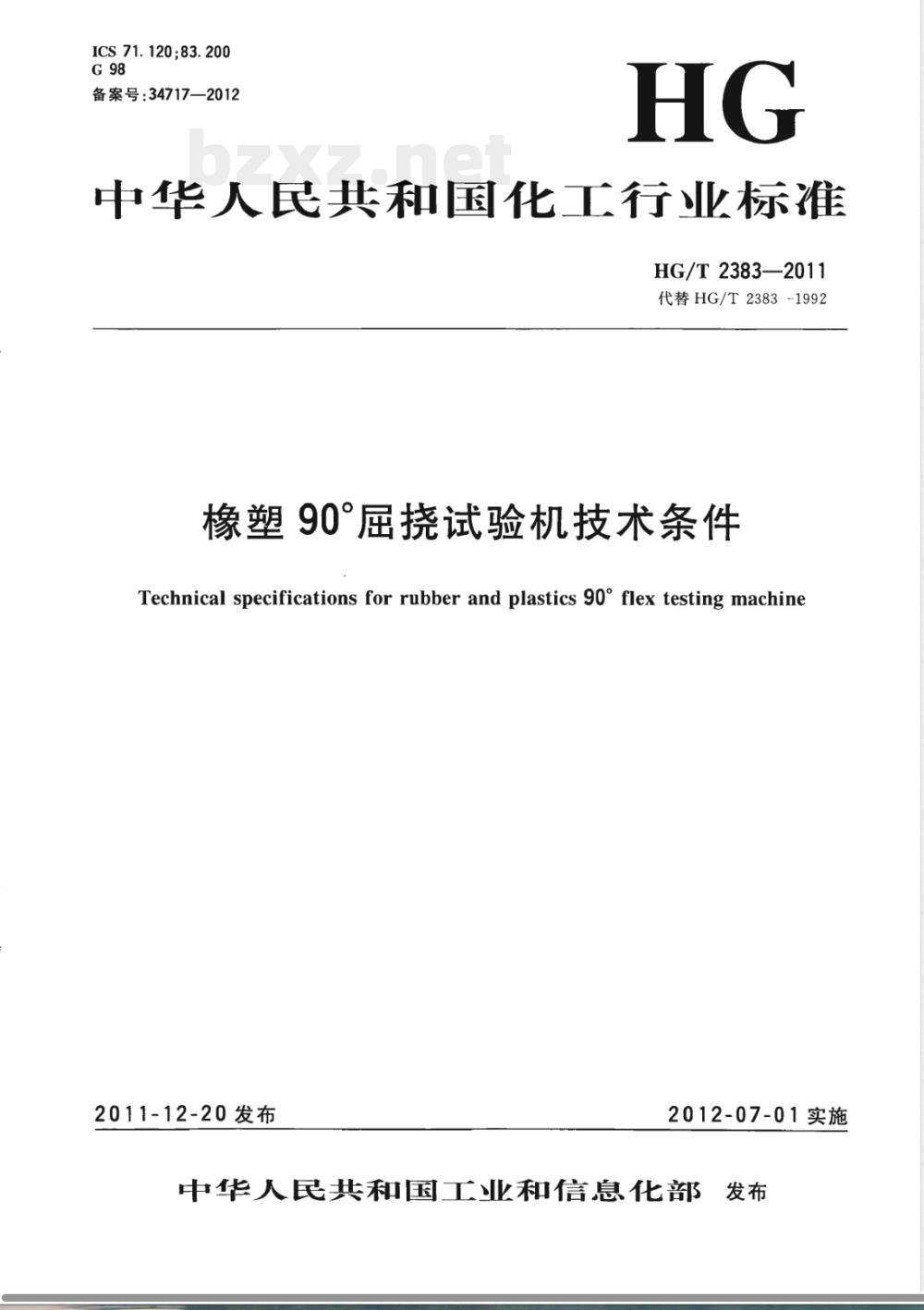

ICS 71. 120;83. 200
备案号：34717—2012
中华人民共和国化工行业标准
HG/T 2383—2011
代替HG/T2383--1992
橡塑90°屈挠试验机技术条件
Technical specifications for rubber and plastics 90° flex testing machine2011-12-20发布
2012-07-01实施

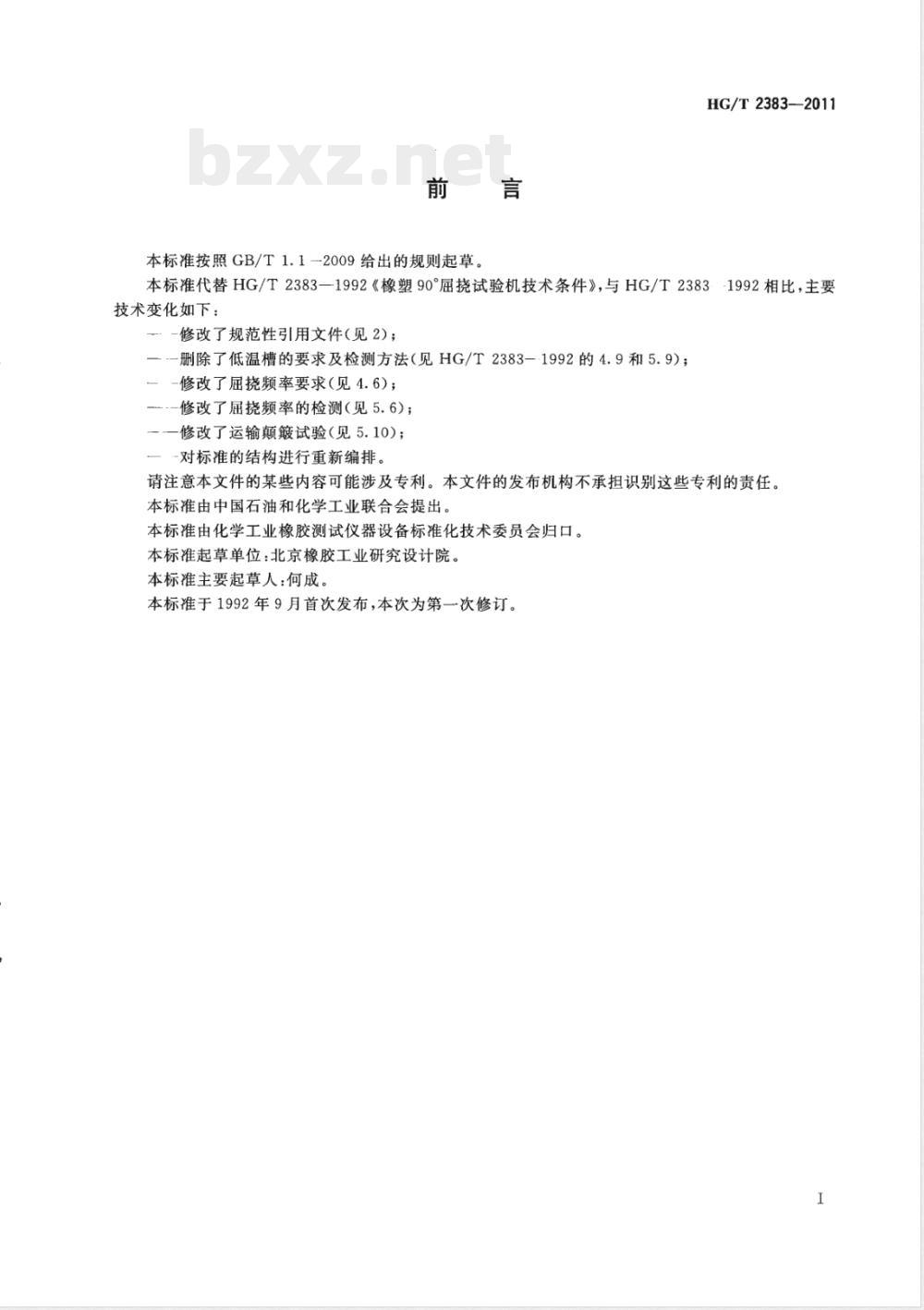

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则起草。HG/T2383—2011
本标准代替HG/T2383—1992《橡塑90°屈挠试验机技术条件》，与HG/T2383-1992相比，主要技术变化如下：Www.bzxZ.net
—-修改了规范性引用文件（见2）；一删除了低温槽的要求及检测方法（见HG/T2383-·1992的4.9和5.9）；一-修改了屈挠频率要求（见4.6）；--修改了屈挠频率的检测（见5.6）；一修改了运输颠簸试验（见5.10)；一-对标准的结构进行重新编排。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。本标准起草单位：北京橡胶工业研究设计院。本标准主要起草人：何成。
本标准于1992年9月首次发布，本次为第一次修订。I

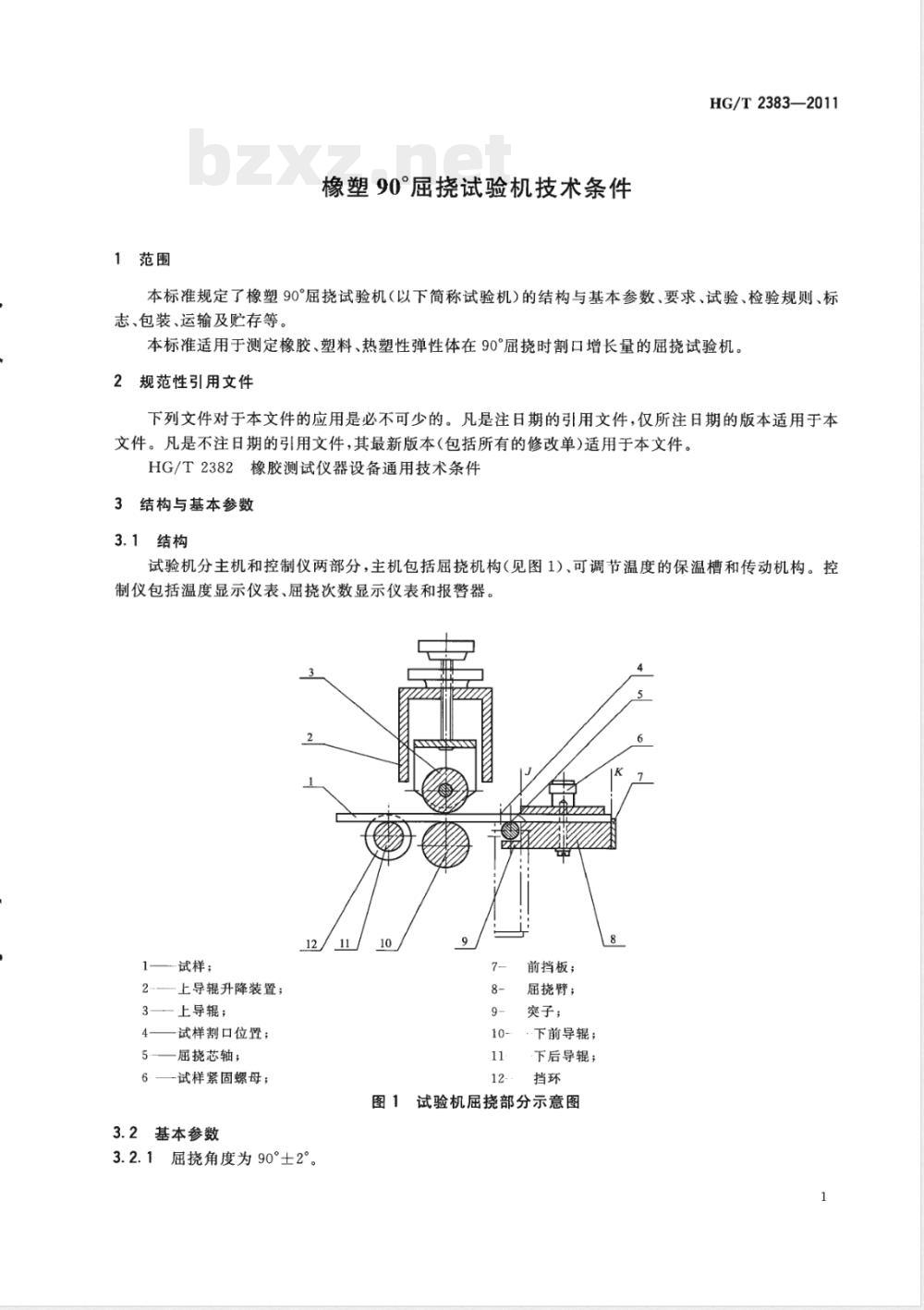

1范围
橡塑90°屈挠试验机技术条件
HG/T2383—2011
本标准规定了橡塑90°屈挠试验机（以下简称试验机)的结构与基本参数、要求、试验、检验规则、标志、包装、运输及贮存等。
本标准适用于测定橡胶、塑料、热塑性弹性体在90°屈挠时割口增长量的屈挠试验机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。HG/T2382橡胶测试仪器设备通用技术条件3结构与基本参数
3.1结构
试验机分主机和控制仪两部分，主机包括屈挠机构（见图1）、可调节温度的保温槽和传动机构。控制仪包括温度显示仪表、屈挠次数显示仪表和报警器。12/11
一试样；
一上导辑升降装置；
3——上导辊；
试样割口位置；
屈挠芯轴：
试样紧固螺母；
3.2基本参数
3.2.1屈挠角度为90°±2°。
前挡板；
届挠臂；
突子；
·下前导辊；
下后导辊；
图1试验机屈绕部分示意图
HG/T2383—2011

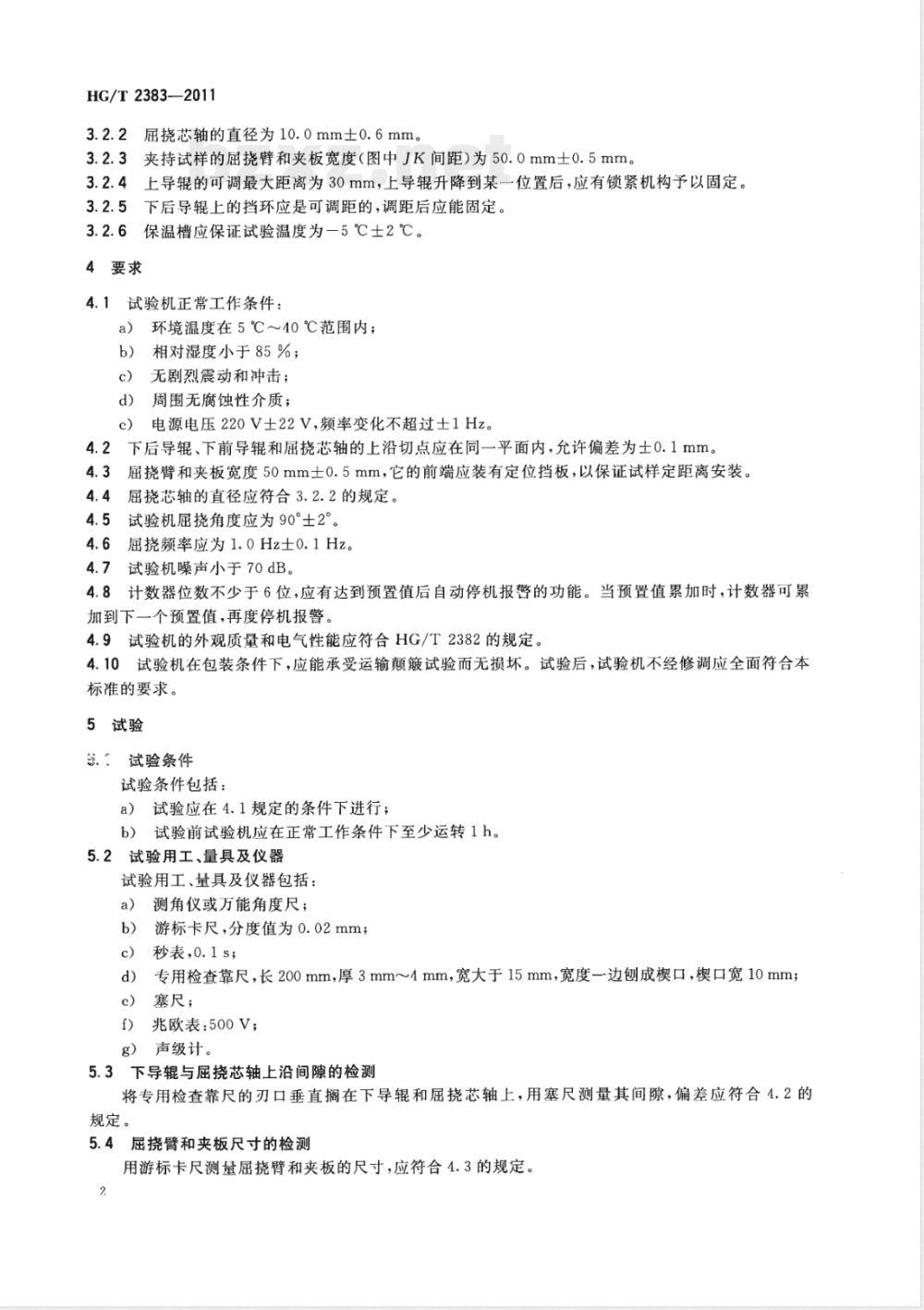

3.2.2屈挠芯轴的直径为10.0mm士0.6mm。3.2.3夹持试样的屈挠臂和夹板宽度（图中JK间距）为50.0mm士0.5mm。3.2.4上导辊的可调最大距离为30mm，上导辊升降到某一位置后，应有锁紧机构予以固定。3.2.5
下后导辊上的挡环应是可调距的，调距后应能固定。保温槽应保证试验温度为一5℃士2℃。3.2.6
4要求
4.1试验机正常工作条件：
a）环境温度在5℃～40℃范围内；b)
相对湿度小于85%；
无剧烈震动和冲击；
周围无腐蚀性介质；
电源电压220V士22V，频率变化不超过士1Hz。：下后导辊、下前导辊和屈挠芯轴的上沿切点应在同一平面内，允许偏差为士0.1mm。4.2
屈挠臂和夹板宽度50mm士0.5mm，它的前端应装有定位挡板，以保证试样定距离安装。4.3
4.4屈挠芯轴的直径应符合3.2.2的规定。4.5
试验机屈挠角度应为90°士2°
4.6屈挠频率应为1.0Hz士0.1Hz。4.7试验机噪声小于70dB。
4.8计数器位数不少于6位，应有达到预置值后自动停机报替的功能。当预置值累加时，计数器可累加到下一个预置值，再度停机报警。4.9试验机的外观质量和电气性能应符合HG/T2382的规定。0试验机在包装条件下，应能承受运输颠簸试验而无损坏。试验后，试验机不经修调应全面符合本4.10
标准的要求。
5试验
5.试验条件
试验条件包括：
a）试验应在4.1规定的条件下进行；试验前试验机应在正常工作条件下至少运转1h。b）
5.2试验用工、量具及仪器
试验用工、量具及仪器包括：
测角仪或万能角度尺；
游标卡尺，分度值为0.02mm；
秒表，0.1s；
专用检查靠尺，长200mm，厚3mm~4mm，宽大于15mm，宽度一边刨成楔口，口宽10mm；d)
塞尺；
f）兆欧表：500V；
g）声级计。
5.3下导辊与屈挠芯轴上沿间隙的检测将专用检查靠尺的刃口垂直搁在下导辊和屈挠芯轴上，用塞尺测量其间隙，偏差应符合4.2的规定。
5.4屈挠臂和夹板尺寸的检测
用游标卡尺测量屈挠臂和夹板的尺寸，应符合4.3的规定。2
5.5屈挠芯轴直径的检测
HG/T 2383—2011
取径向两个垂直方向，用游标卡尺检测其直径，每个方向测2次，求平均值，每个平均值应符合4.4的规定。
5.6屈挠频率的检测
用秒表测量屈挠次数，每次至少取1min，测量3次求平均值，应符合4.6的规定。5.7屈挠角度的检测
将屈挠臂转向垂直位置，用测角仪或万能角度尺测量屈挠角度，应符合4.5的规定。5.8停机报警功能的检测
给定一个试验值，开机试验，当达到给定值后，应自动停机报警。累加一个给定值，再次开机试验，达到累加值后，再次停机报警，试验结果应符合4.8的规定。5.9试验机的噪声、外观质量和电气性能检测试验机的噪声试验、外观质量及电气性能的检查均应按HG/T2382的有关规定执行。5.10运输颠簸性检测
试验机包装后，用载重汽车以30km/h～40km/h的速度在三级公路上运行200km或在颠簸试验台上做相应的试验。
6检验规则
每台试验机必须经制造厂质量检验部门检验合格，并有产品合格证方可出厂。6.1试验机分为出厂检验和型式检验两种。6.1.1出厂检验按4.2～4.9的要求逐台进行检验。6.1.2型式检验按4.2～4.10的要求进行抽样检验。6.2试验机应在HG/T2382规定的有关情况下进行型式检验。6.3型式检验的抽样判定规则应按HG/T2382的有关规定执行。标志、包装、运输及贮存
试验机的标志、包装、运输及贮存应符合HG/T2382的有关规定。8随机文件
试验机随机文件的种类、存放应符合HG/T2382的规定。3
