【CB船舶标准】 鱼雷停车阀规范

中国船舶工业总公司部标准
CB-1314-98
鱼雷停车阀规范
Specification for torpedo shutdwn valve1998-03-20发布
中国船舶工业总公司
1998-0801实施
褐蝎17bzW.cn脆黛褐關种鑫干藕顏紅痕张科5
17jzw.com脆热露
他铁摔梁鹅
1题60墨

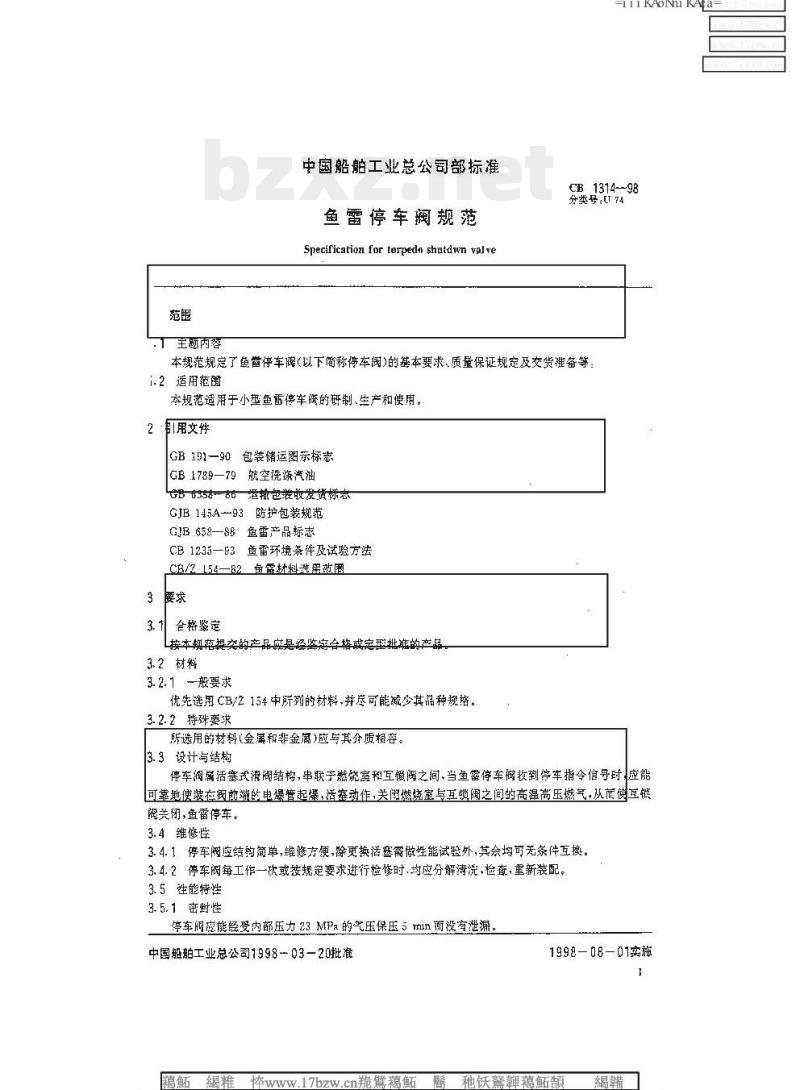

主题内容
中国船舶工业总公司部标
鱼雷停车阀规范
SpecificatiozfortorpedashutdwnvalveiKANiKAa
CB1314-98
分类号;U74
本规范规寇了鱼凿停车履（以下简称停车阈)的基本要求、质量保证规定及交货谁备等：i. 2适用范围
本规范造用于小垫鱼雷车腾的研制、些产和使用。21用文件
包装储运图示标志
GB 191-901
GB 1789—79航空洗涤汽油
GB 6358-86运辑包装收发货标志GJB 145A93防护包装规范
GIB 658—88鱼雷产品标志
CB 1235—93鱼雷环境条件及试验方法CB/2154—82鱼蛋材料选果范圈
合格鉴定
接本规范提突的产品应是经鉴定合格或定型批准的产品3.2材料
3.2.1般要求
优先选用CB/2 154中所列的材料,并尽可能减少其品种规格。3.2.2特殊要求
所选用的核料（金属和非金属)应与其介质相容。3.3设计与结构
停车润属活塞式滑阀结梅，串联于燃烧室和互锁阅之间，当鱼停车橱收到停车指令信号对，应能可靠地使装在烟前端的电爆管起爆，活塞动作，关阅燃烧室与互锁阀之间的高温高压燃气，从正快互锁阀关闭，鱼雷停车。
3.4维修性
3.4.1停车阀应结构简单，维修方便，除更换活寒需做性能试验外，其会均可无条件互换。3. 4. 2停车阀每工作一次或按规定要求进行检修时,均应分解清院,检查,重新装配,3.5性能特性
3.5.1密封性
停车阔寇能经受内部压力 23 MPa 的气压保压5 min 没有泄漏，中国船舶工业总公司1998-03-20批准1998-08-01实施
离蝎稚17bzw.cn脆黛褐
騰种铁鑫藕顏
既痕张科5湖
17izw.com脆黛
臀种饮粹梨鸡發
1桌颗60

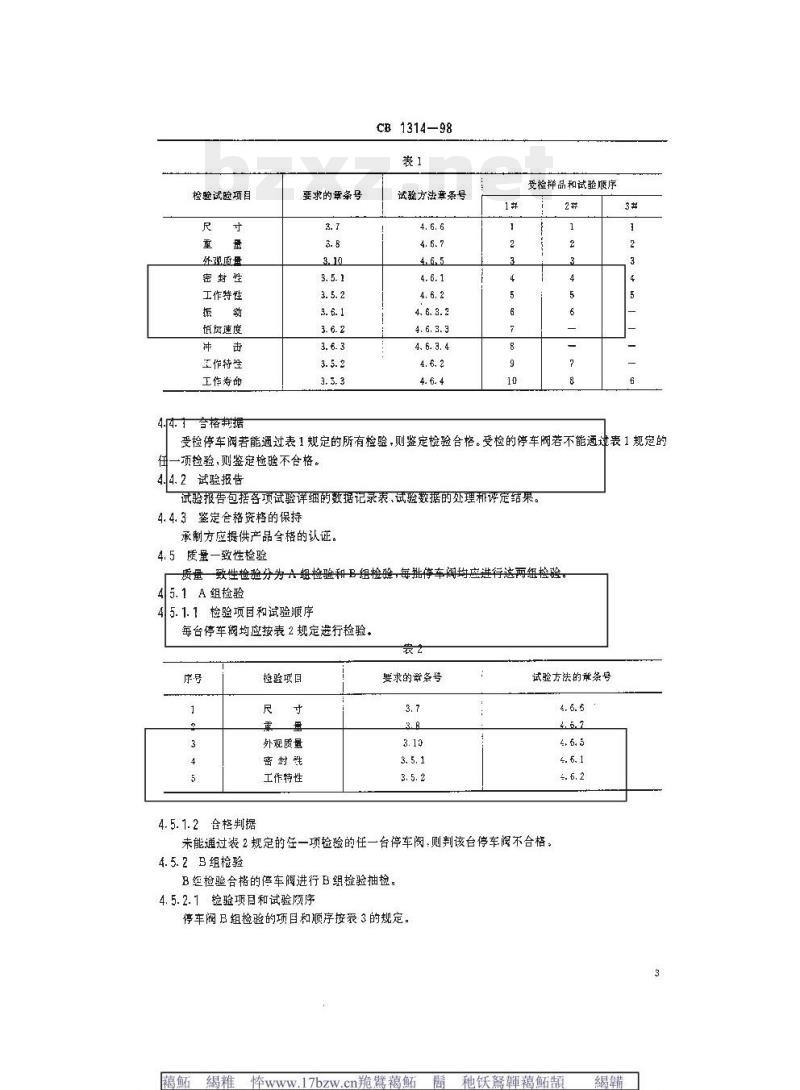

检验试验项目
外现盛量
密封性
工作特性
预速度
工作待理
工作寿命
4.4. 1合格判据
要求的章条号
CB 1314—98
试验方法章条号
4. 6. 3. 2
4. 6. 3. 4
受检样品和试验顺序
受检停车阀若能通过表1规定的所有检验，则鉴定检验合格。受检的停车若不能通过表1规定的任一须检验,则鉴定检验不合格。4.4.2试验报告
试验报告包括各项试验详细的数据记录表，试验数据的处理和读定结果。4.4.3鉴定合格资格的保持
承制方应提供产品合格的认证，4.5质量一致性检验
质量一致性检验分为 A 组检验和 B 组检验,每批停车阔均应进行这两组检验45. 1 A 组检验
45. 1. 1 检验项目和试验顺序
每台停车阀均应按表 2 规定进行检验。袋2
4.5.1.2合格判据
检验项目
尺　寸
外观质量
密封性
工作特性
要求的章条号
试验方法的章条号
未能通过表2规定的任一项检验的任一台停车阅，则判该台停车阅不合格，4.5.2B组检验
B经检验合的停车阀进行B组检验抽检。4.5.2.1验验项目和试验顾序
停车阀B组检验的项目和顺序按衰3的规定。褐蝎17bzW.cn脆黛褐關种鑫干藕顏紅瘦派科5湖
17izw.com脆盘峰
腾种铁摔梁鹅
1题60墨

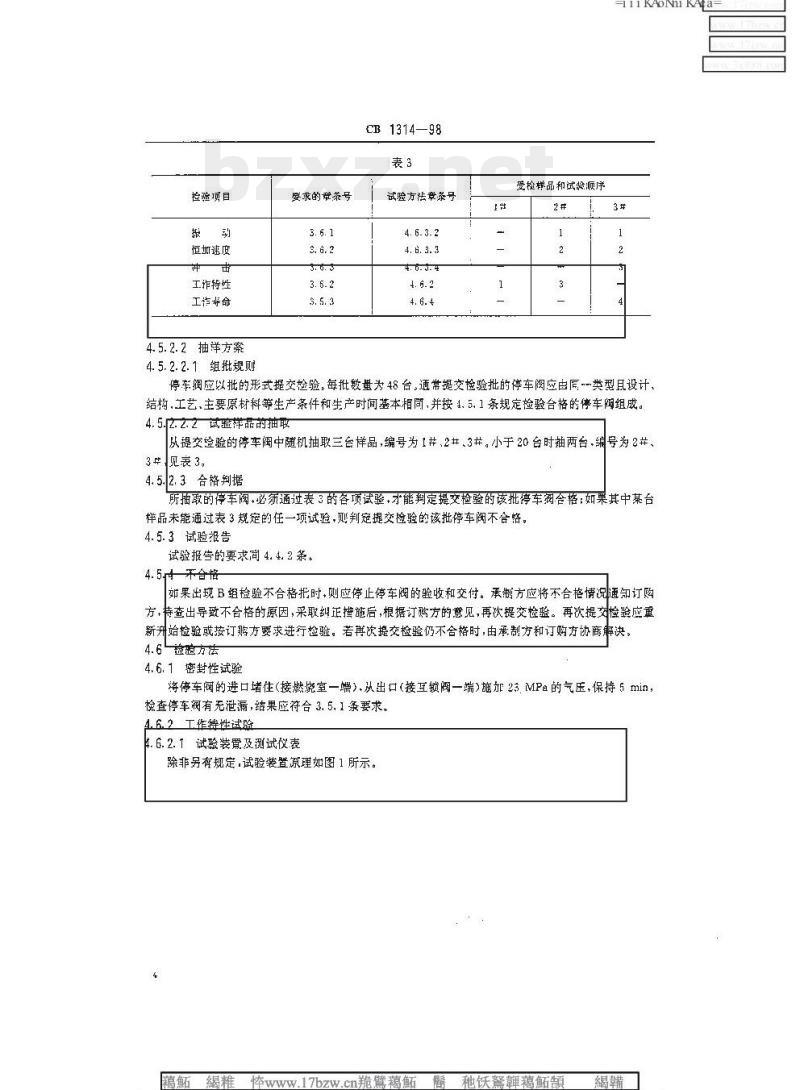

检验项目
恒加速度
工作特性
工作命
4.5.2.2抽详方案
4. 5. 2. 2. 1、组批规则
要求的章茶号
CB 1314—98
试验方法章条号
4. 6. 3. 3
4. 6. 5. 4
受检样品和试验顺序
IKANiKAa
停车阀应以批的形式提交检验,每批数量为48 台。通常提交检验批的停车阅应由同-一类型且设计，结构,工艺、主要原材料等生产条件和生产时间基本相同,并按 4. 5. 1 条规定检验合格的停车阀组成。4. 5.[2. 2. 2 试验样品的抽取从提交捡验的停车阀中随机抽取三台样品，编号为1#、2#3#。小于20台时抽两台，编号为2#，3#见表3，
4.52.3合格判据
所抽敏的停车阀，必须通过表3的各项试验，才能判定提交检验的该批停车阀合格；如巢其中某台样品未能通过表3规定的任一项试验，则判定提交检验的该批停车阀不合路。4.5.3试验报告
试验报告的要求同 4. 4. 2 条。4. 5小 不合格
果出现B组检验不合格指时，则应停止停车阅的验收和交付。承制方应将不合格情况通订购方,持查出导致不合格的原因，采取纠正拷施后,根据汀鸦方的意见，再次提交检验。再次提交检验应重新卅始检验或按订购方要求进行检验。若再饮提交检验仍不合格时，由承制方和订购方协商解决4.6一检验方法
4.6.1密封性试验
将停车阀的进口堵住(接燃烧室一端).从出口（接互锁阅一端)施加 23.MPa的气压,保持5 min，检查停车阀有无泄漏，结果应符合3.5.1条要求。4.6.2工作特性试验
4.6.2.1试验装置及测试仪表

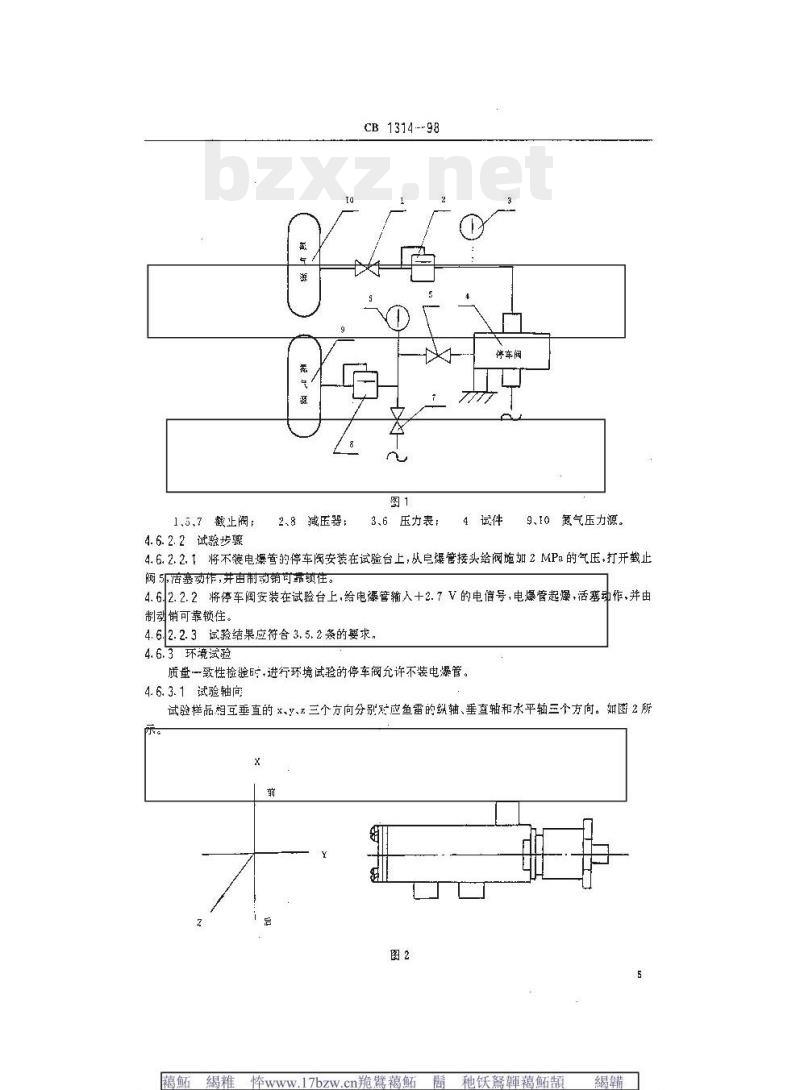

除非另有规定，试验装置原理如图1所示。离蝎稚
17bzw.cn脆黛藕
髓他铁鑫藕颌
既痕张科5湖
17izw.com脆黛
臀种饮粹梨鸡發
1桌颗60
1.5.7截止阀：
4.6.2.2试验步骤
2.8减压器：
CB 1314--98
3.6压力表：
永车阀
4试件
9、10 氮气压力源。
4.6.2.2.1将不装电爆管的停车阀安装在试验台上，从自爆管接头给阀施加2MPa的气压，打开载止阀5活赛动作，并由制动销可需锁住4.62.2.2将停车阀安装在试验台上.给电爆管辅入+2.7V的电信号，电爆管起爆，活塞动作、并由制动销可靠锁住，
4. 62.2. 3试验结果应符合 3,5,2条的要求,4.6.3环镜试验
质量一致性检验时，进行环境试验的停车阀允许不装电爆管。4.6.3.1试验轴向
试验样品相互垂直的x、y、三个方向分别对应鱼雷的纵轴、垂直轴和水平轴三个方向。如图2所图2
褐蝎17bzW.cn脆黛褐關种鑫干藕顏瘦科5鳍潜
17izw.com瓶脆
种铁摔
架鹅肆
1题60墨
3.5.2工作持性
CB 1314—98
停车阀应能在2 MPa压力下可靠动作并锁住。3.5.3工作寿命
停车阔的工作寿命不得少于20 个工作周期。3.6环境婴求
除非另有规定，停车阀置于下述环境条下其工作待性，应符合3.5.2条的要求！3.6. 1振动
停车应符合 CB 1235 中方法 202 第 2 章的要求。3.6.2恒加速度
停车烟应符合 CB量1235 中方运 203 第 2 章的要求3.6.3冲击
停车应符合 CB 1235 中方法 201 第 2 章的要求。3.7 尺寸
停车阅的外形及接口尺寸应符合研制任务书或合同要求，3.8重量
停车阀重量应符合研制任务书或合同要求。3.9产品标志
停车阀的标志应按 GJB 658 的规定。3.10外观质量
IKANiKAa
停车阀及其零部件不应有影响、可靠性、功能、性能、外观或安全的材料缺陷和加工缺陷，如裂纹、夹，层、锐边、凹坑、擦伤、落、螺纹滑丝、变形等。4
质量保证规定
检验责任
除非另有规定，承制方应负费完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有停车阀必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量保证大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的停车阀符合合同要求。质量一致性检验不允许提交明知有缺陷的停车阀也不能要求订购方接收有缺陷的车问。
4.2检验分类
本规范规定行检验分为：
8。鉴定检验：
右，质量一致性检验。
4.3检验条件
除非另有规定，捡验环境条件如下，a. 温度:室内温度,0~37 C;
b，气压:正常地面大气压;
c.湿度：室内湿度；
d、报动：无。
4.4，鉴定检验
受格样品为三台，编号为1#、2#，3产，按表1规定的项目和顺序进行检验。2
17bzw.cn脆黛藕
开他铁鑫干藕顏
既痕张科5湖
17izw.com脆黛峰
臀种饮蟀梨鹅
1桌颗60
4.6.3.2振动
CB 1314 --98
停车阅振动试验方法按 CB 1235方法 202 第 3~5章的规定进行。4. 6. 3. 3恒加速度
停车阀恒加速度试验方法按 CB 1235 方法 203 第 3~~5 章的规定进行。4. 6. 3.4冲击
停车阀冲击试验方法按 CB 1235方法 201 第 3 ~5章的规定进行。4. 6.4工作寿命试验
停车阅接4.6.2.2.1条的规定运行20个工作周期。4.6.5进行外观检查应符合3.10条要或。4. 6.6进行尺寸检验应符合3.7条要求4, 6.7进行重量检验应符合 3. 8条要求。5交货准备
停车阅通常随鱼雷一起包装、运输和些存。如果停车阀单独贮存和运输时，可按下述规定进行。5.1封存和包装
可选用 GJB 145A 的 A 或 C 级防护包方法。5.1.1A级防护包装
8.清洗：按GJB145A第3.2.1条方法进行.使用符合GB1789规定的汽消，b. 干燥;按 GJB 145A 第 3. 3. 1 或 3. 3. 3 方法进行。C、防护包装：按GJB 145A第3. 5. 9.2V-2方法进行。5.1.2C级防护包装
a，清洗：按 GJB 145A 第 3. 2. 1 条方法进行。b. 于：妄 GJB 145A 第 3. 3. 1载 3. 3. 3 方法进行。c.防护包装,按 GJB 145A第 3. 5. 3 I方法进行。5.2装箱
5.2.1按5.1.1或5.1.2规定封存包装的停车限应按鱼雷产品专用装箱技术文件规定的外包装箱进行装箱，每个包装箱内只装一台停车阔，并应使用缓冲材料和固定材料：5.3运翰和存bzxZ.net
5.3.1运输
已装箱的停车阀应在不受雨雪和烈日等直接影的条件下.用公路、铁路、水路、航空等单一运输方式或上述任一组合的运输方式运。5.3.2贮存
5.3.2. 1已装箱的停车阀应贮存在干、通风,元腐蚀性气体、无强烈振动和冲言的库房内。5.3.2.2按甲级封存包装、装箱的停车搁贮存期为2&按丙级主存包读，装箱的停车阀贮存期本1。5.4标志
除合同和订单中要求的特殊标志外，对停车阀装运箱上的标志作如下规定。5.4.1停车阅装运箱上的储运图标志应符合GB191的规定：5.4.2停车阀装运箱上的收发货标志应符合GB6388的规定。6说明事项
6.1预定用途
本规范所规定的停车阀预定用于鱼雷发动机的停车，亦可用于同等条件的民用产品。6.2订货文件
离蝎粗17bzw.cn脆黛褐
關种干万顏
紅瘦派科5湖
17izw.com脆盘峰
阁种铁蜂梨鸡羲睫
1题60墨
合同或订单应载明下列内容：
R、本规范的名称和编号；
b．停车阀的型号和数量；
c.需要提交的资料；
d。 封存包装、装箱的相应等级。附加说明：
CB 1314—98
本规范由中国般舶工业总公司六一院提出：本规范由中国船舶工业总公司六○一院归口，本规范由中国船舶工业总公司第七研究院第七○五研究所负责起草本规范主要起草人：严情乎、夏君，羿远明、刘全新17bzw.cn脆黛万
