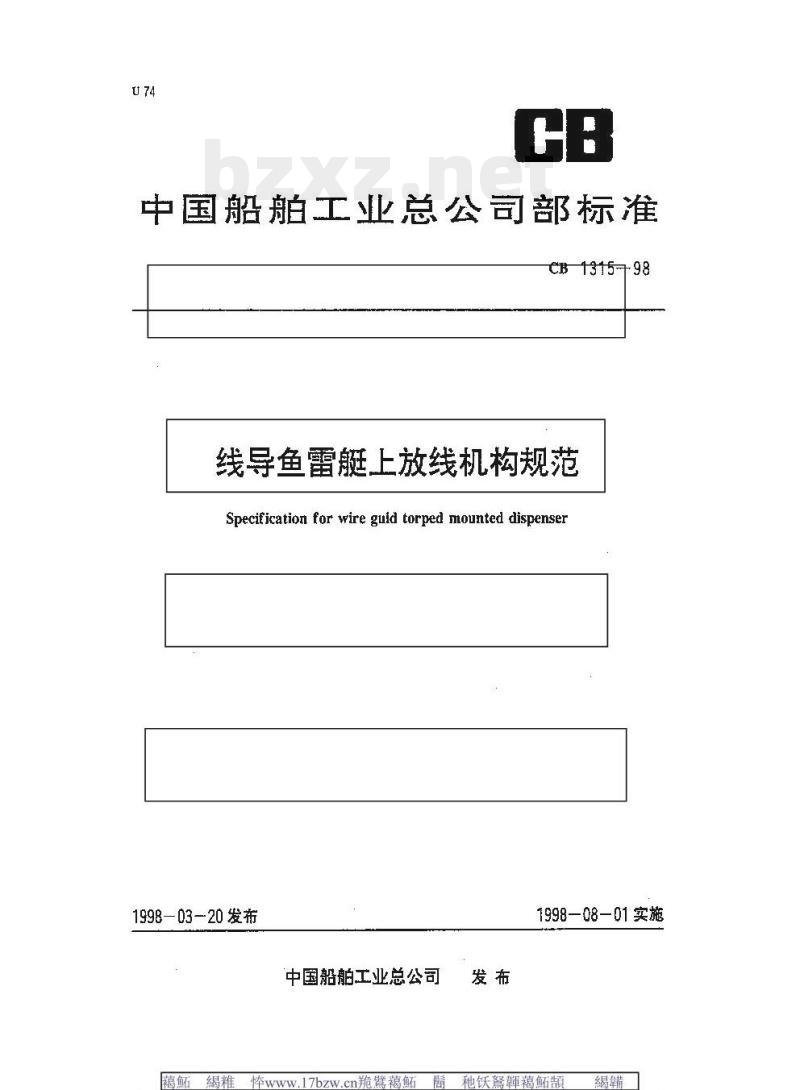

【CB船舶标准】 线导鱼雷艇上放线机构规范

中国船舶工业总公司部标准
CB1315-98
线导鱼雷艇上放线机构规范
Specifjcation for wire guid torped mounted dispenser1998—03-20发布
中国船舶工业总公司
1998—08-01实施
褐蝎17bzW.cn脆黛褐關种鑫干藕顏紅瘦张科5鳍
17jzw.com脆热露
他铁摔梁鹅
1题60
主题内容

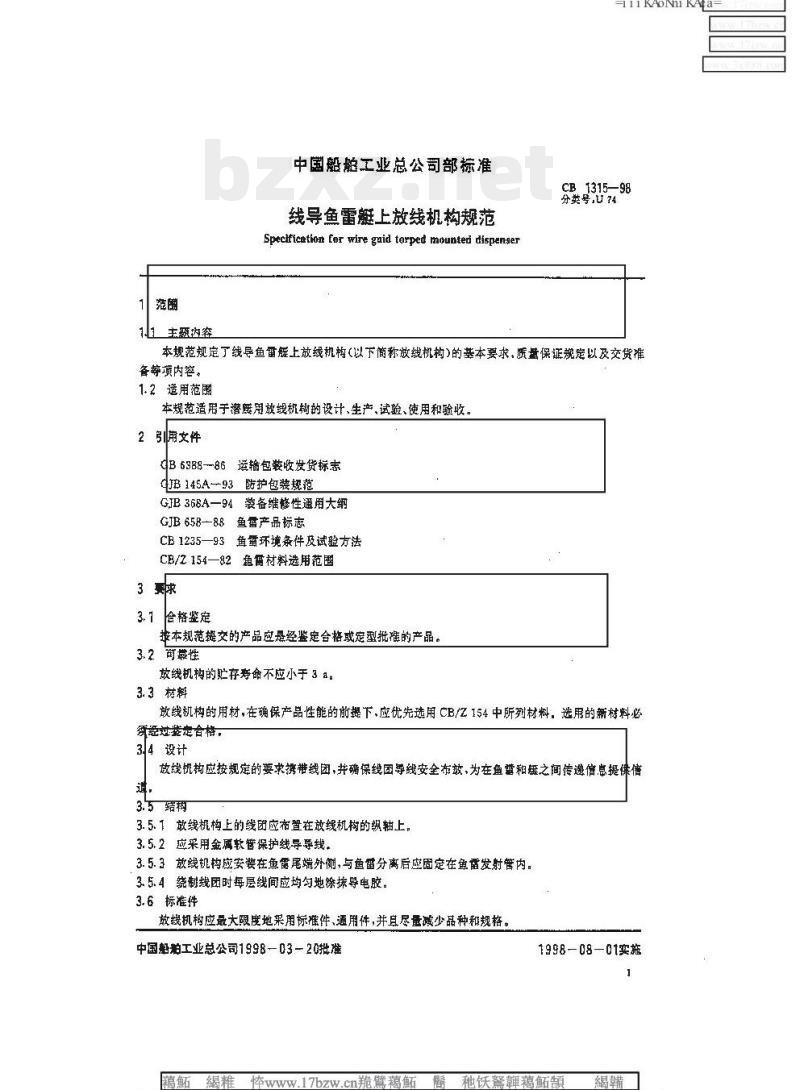

中国船舶工业总公司部标准
线导鱼雷艇上放线机构规范
Specificetion fer wire guid torped mounted dispenserKAMiKAa
CB 1315—98
分类号U74
本规范规定了线导鱼雷短上放线机构（以下简称放线机构）的基本要求，质盘保证规定以及交贷准备等壤内容。
1.2适用范围
本规范适用于潜疑用放线机构的设计、生产、试验、使用和验收、引女件
QB6388--86运输包装收发货标志GB145A--93防护包装规范
GJB368A一94装备维修性通用大纲GJB658--88鱼蛋产品标志
CB1235—93鱼蛋环境条件及试验方法CB/2154—82鱼雷材料选用范围
3要球
3.1会格鉴
推本规范提交的产品应是经鉴定合格或定型批据的产品。3.2两掌性
放线机构的贮存寿命不应小于3a。3.3材料
放线机构的用材，在确保产品性能的前提下，应优先选用CB/Z154中所列材料，选用的新材料必须经过鉴定合格，
放线机构应按规定的要求携带线团，并确保线团导线安全布效，为在鱼慧和妞之间传递信患提佛3.5结
3.5.1放线机构上的线闭应布置在放线机构的织轴上，3.5.2应采用金属软管保护线导导线。3. 5. 3 放线机构应安装在鱼雷尾端外侧,与鱼雷分离后应固定在鱼雷发射管内,3.5.4制线团时每层线间应均匀地涤抹导电胶。3.6标准件
放线机构应最大限度地采用标催件、通用件，并直尽量减少品种和规格。中国船拍工业总公司1998—03—20批准1998-08-01实施
离蝎稚17bzw.cn脆黛褐
騰种铁鑫藕顏
既痕张科5湖
17izw.com脆黛
臀种饮蟀梨鹅
1桌颗60

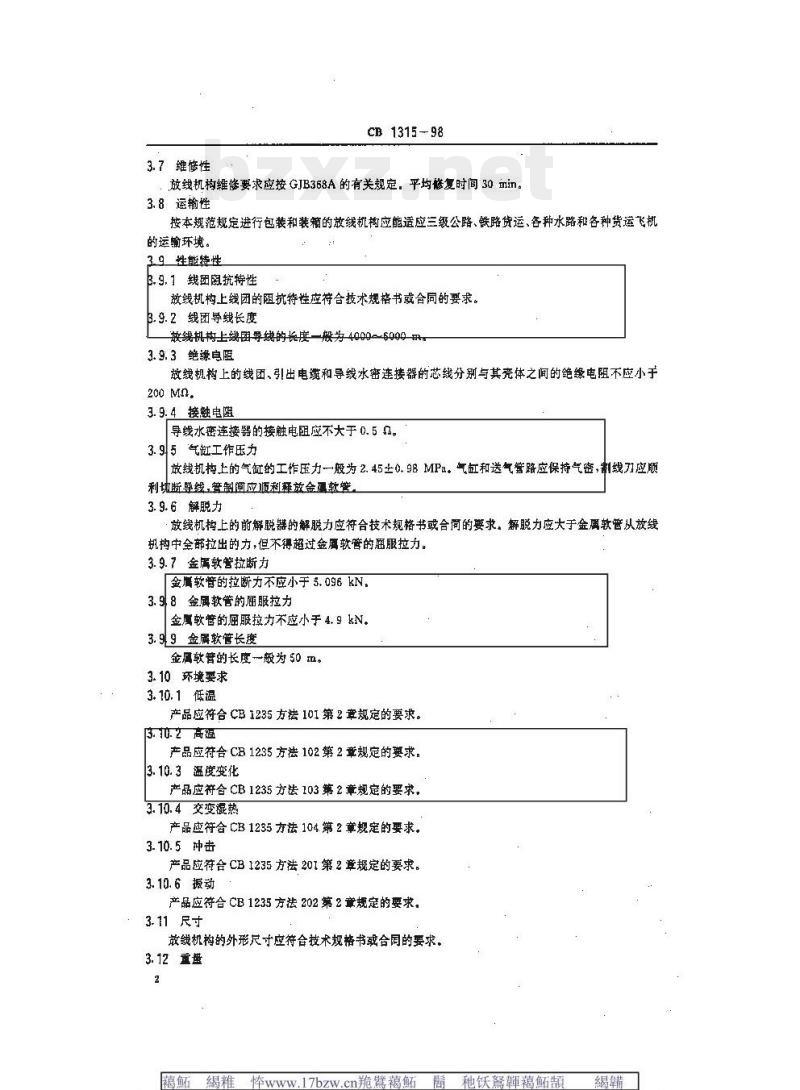

3.7维修性
CB 1315 -- 98
放线机构维修要求应按GJB368A的有关规定，平均复时间30min。3.8运输性
按本规范规定进行包装和装箱的放线机构应能适应三级公路、铁路货运、各种水路和各种货运飞机的运输环境。
3.9性能特性
3.9.1线团阻抗特性
放线机构上线团的阻抗特性应符合技术规格书或合同的要求。3.9.2线团导线长度
放线机构上线团导线的长度一般为4000--6000m3.9.3绝缘良阻
放线机构上的线团、引出电缆和导线水密连接器的芯线分别与其壳体之间的绝缘电阻不应小于200 Mn.
3. 9.4接触电阻
导线水密连接器的接融触电阻应不大于 0. 5 I。3.95气缸工作压力
放线机构上的气缸的工作压力一般为2.45土0.98MPa。气缸和送气管路应保持气密，割线力应顺利划断导线管制闻应顺利释放金温软管3. 9. 6解脱力
放线机构上的前解脱器的解脱力应符合技术规格书或合同的要求，解脱力应大于金属软管从放线机构中全部拉出的力，但不得超过金属软管的函服拉力。3.9.7金属软营拉断力
金属软管的拉断力不应小于 5.096 kN.3.9,8金属软管的届服拉力
金属软管的届服拉力不应小于4.9kN。3.99金属软管长度
金属软管的长度一般为 50 m。
3.10环境要求
3. 10. 1低温
产品应符合 CB 1235 方法 101 第 2 章规定的要求。3.0.2高温
产品应符合 CB 1235 方法 102 第 2 章规定的要求。3.10.3温度变化
产品应衬合CB1235方法103第2章规定的要求，3.10.4交变湿热
产品应符合 CB 1235 方法 104 第 2 章规定的要求。3.10.5冲击
产品应符合 CB 1235 方法 201 第 2章规定的要求。3.10.6振动
产品应符合CB1235方祛202第2童规定的要求，3.11 尺寸
放线机构的外形尺寸应符合技术规格书或合同的要求，3. 12 重盘
褐稚17bzW.cn脆黛藕
紅瘦张科5湖
17izw.com脆盘峰
關种干藕顏
腾种铁摔梁鹅廣肆
1题60墨
CB 1315-98

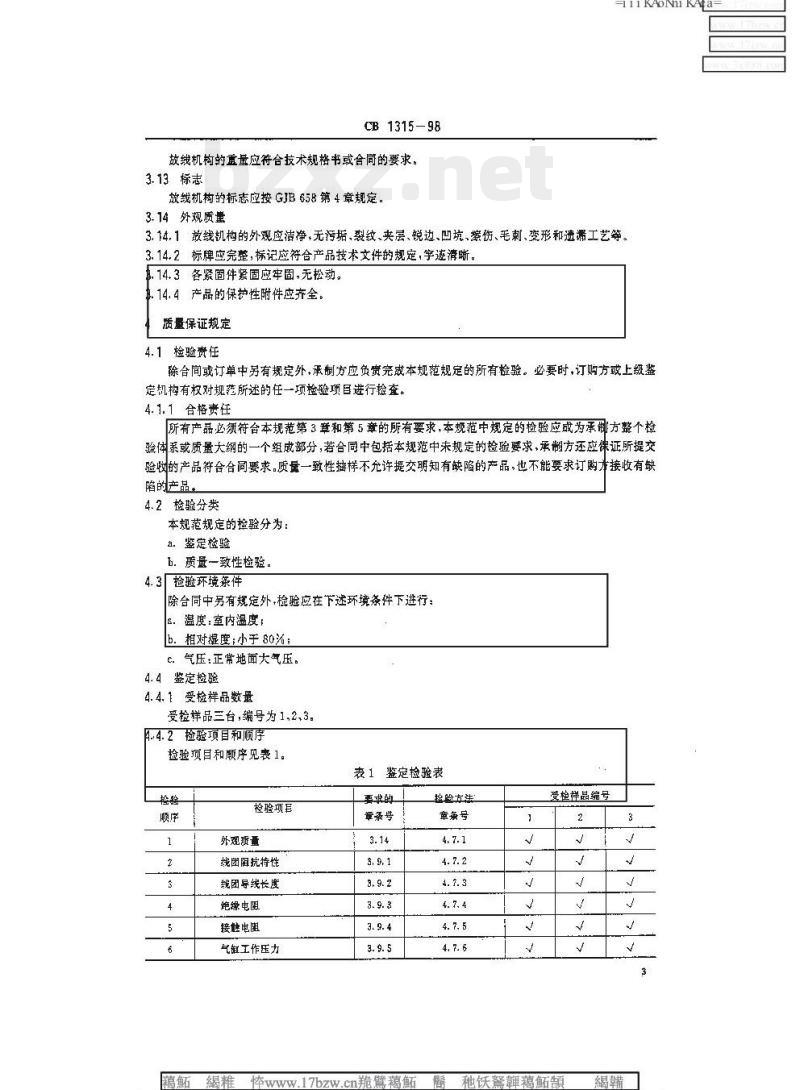

故线机构的重量应符合技术规格书或合同的要求。3.13标志
放线机构的标志应按 GJB 658 第 4 章规定。3.14外观质量
KAONiKAa
3.14，1放线凯构的外观应洁净，无污垢、裂纹、夹毫、锐边、凹境，攀伤、毛刺、变形和遗漏工艺等。3.14.2标牌应完整，标记应符合产品技术文件的规定，字速清晰。.14.3各紧固件紧固应牢固，无松动。.14.4产品的保护性附件应齐全，质量保证规定
4.1检验宽任wwW.bzxz.Net
除合同或订单中另有规定外，承制方应负贵完戒本规范规定的所有检验。必要时，订购方或上级监定机构有权对规落所述的任一项检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求，本规范中规定的检验应或为承制方整个检验体系或质量大纲的一个组成部分，若合同中包括本规范中未规定的检验要求，承制方还应徕证所提交验收的产品符台合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。
4.2检验分类
本规范规定的检验分为：
a鉴定检验
.质量一致性检验，
4.3检验环境条件
除台同中另有规定外+检验应在下述环境条件下进行：2.温度：室内温度：
b. 相对度;小于 80%;
c.气压：正常地面大气压。
4.4鉴定检验
4. 4. 1受检样品数量
受捡样品三台，编号为1,2.3。
.4.2捡验项目和顺序
检验项目和顾序见表 1.
表 1 鉴定检验表
检验项目
外观质量
线团阻抗持性
线团导线长度
绝缘电阻
接触电阻
气缸工作压力
要求的
谭条号
检验古法
章条号
受检晶编号
离蝎稚17bzw.cn脆黛褐
騰种鑫鞭藕顏
既痕张科5鳍湖
17izw.com脆黛
臀种饮粹梨鸡發
1桌颗60
检验项目
金属软普届服拉力
金属软凿长度
温度变化
变变湿热
解脱力
金周软营拉断力
注：符号\\表示需微的检验.
4.4.3合格判据
CB 1315-98

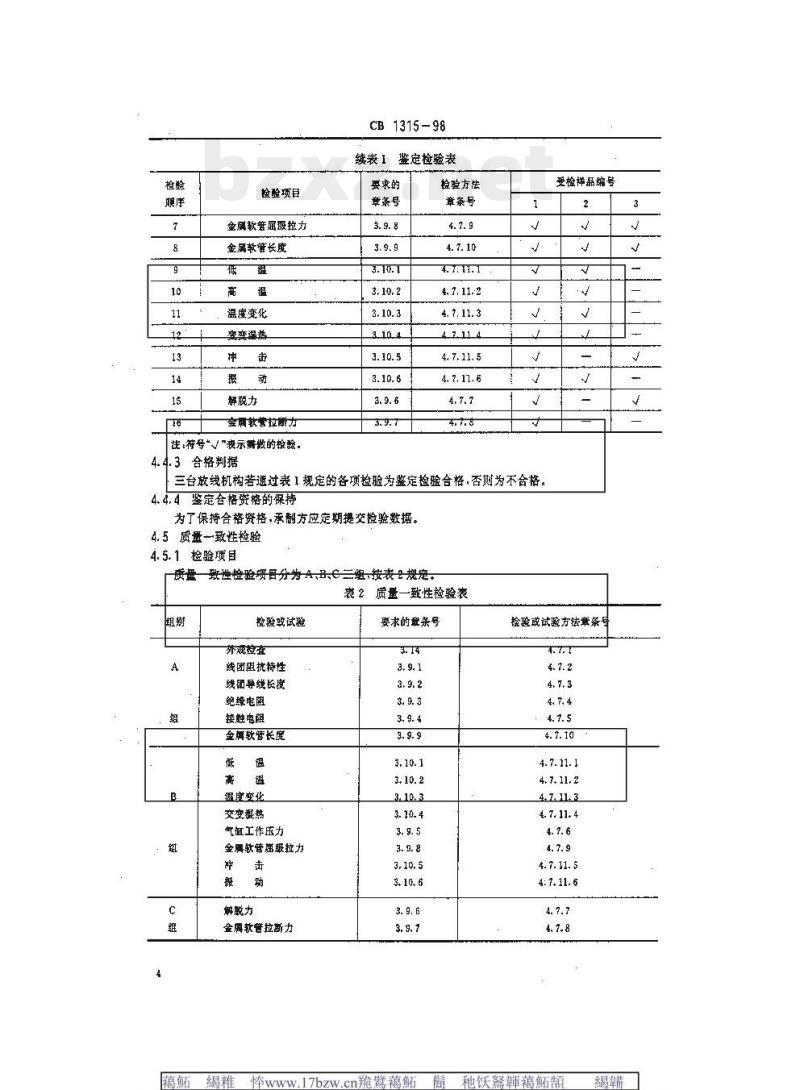

续表 1 鉴定检验表
要求的
章条号
检验方法
章条号
4, 7.11.2
4. 7. 11. 3
三台放线机构若通过表1规定的各项检验为鉴定检验合格，否则为不合格。4.4.4鉴定合格资格的保持
为了保持合格资格,承制方应定期提交检验数据。4.5质量一致性检验
4. 5. 1 检验项巨
质量一致性检验目分为 A,B、C二组,按表 2 规定表 质量一致性检验表
险试险
外观检查
线团抗持性
线团导续长度
绝缘电围
接触电阻
金再软管长度
温度变化
交变褥热
气缸工作压力
金属软管随服拉力
解脱力
金履款誉拉断力
要求的章条号
受检样品编号
检验或试验方法章茶号
4. 7. 11. 1
4. 7. 11. 4
4.7.11. 5
褐蝎17bzW.cn脆黛褐關种鑫干藕顏紅瘦派科5湖
17izw.com脆黛峰
他铁摔築鹅璧
1题60墨
4.5.2组批规则
CB 1315-98
IKANiKAa
承制方提交的一个检验批，其产品图样，技术文件、工艺规范、工艺设备、原材料应相同，生产时间应相近。
4.5.3抽样方案
4. 5.3. 1A 组检验抽样
对提交的检验批产品，全数逐件检验。4.5.3.2B组检验抽样
B 组检验样品从已通过 A 组检验的产品中抽取,其数最按表 3 的规定：表 3 B组检验样品抽样表
经整批产品效量
4.53.3C组检验抽样
抽取荐串数
2或按合同规定
C组检验样品从已通过B组检验的产品中抽敢，其数量按表4的规定。表4C组检验品抽样表
检验批产品数量
4.5.4合格判据
抽取样晶数
2或按合同规定
检验批样品全部通过A,B.C三组检验为质量一致性检验合格，否则为不合格。4.5.5不合格
如果祥品未遇过B组或C组检魔，则应停止产品的童收和交付，掌制方应将不合格情况通知合格鉴定单位（订购方）。在采取纠正措施之后，应根据合格鉴定单位的意见，重新进行全都试验或检验，或只对不合格的项目进行试验或检验。若试验仍不合格，则应将不合格的情况通知合格鉴定单位，4.6包装检验
包装检验按 GJB145A 中 3. 5. 3 条的规定4.7检验方法
试验中的所有仪器设备的量程和精度必符合要求，且必须其有检定单位的有效合格证。4.7.1 外观检查
用目测方法检查产品的外观质量,结果应符合 3. 14 的要求,4.7.2线团植抗持性试验
按4.3规定的环境条件，用阻抗测量仪测出线团导线两端芯线对其壳体的阻抗，结果应符合3.9.1条要求。
4.7.3线团导线长度试验
按4.3规定的环境条件，用数字万用表测出线闭导线的直流电阻，然后按导线单位长度标准电阻计算导线的长度,结果应符合 3, 9,2 条的要求。4.7.4.绝续电阻试验
按4.3规定的环境条件，将产品置于专用测试设备中，用100V兆欧表测出芯线与其尧体之间的绝S
离蝎稚
17bzw.cn脆黛藕
既痕张科5湖
17izw.com脆黛
騰种铁藕顏
臀种饮蟀葉鹅羲
1桌颗60
缘电阻,结果应符合 3. 9. 3条的要求，4.7.5接触电阻试验
CB 1315-98
按4.3规定的环境条件，用数字万用表测出导线水密连接器的接触电阻，结果应符合3.9.4条的要求。
4.7.6气缸工作压力试验
4. 7.6. 1试验条件
试验环境条件见4.3条。
4.7.6.2试验设备
8。标准气压源及气瓶减压器，
b．压力表；
c，拉力传慰器及数学式测力仪，4. 7. 6. 3试验规则
在管制闸上加载（模拟金属软管拖力)500N，然后分别给气缸送最高工作气压(3.43MPa)和最低工作气压（1.47MPa),检查气缸及其送气管路的气密和导线切割、金属软管解脱功能。4.不6.4结果评定
试验结巢应符合 3. 9. 5 条的要求。4.77解脱力试验
按4.3规定的环境条件，在多用拉力机上抽样检查前解脱器的解脱力，结果应符合3.$.6条的要求。
4.7.8金属软管拉断力试验
金软管拉齿力试验允许采用金需软管短样进行试验。金属软誉短试样从金屑软管两端截取，试样长度300mtm，按4.3规定的环境条件，在多用拉力机上检测金属软管短试样的拉断力,结果应符合 3. 9. 7 的要求。4.1.9金软管画服拉力试验
按4.3规定的环境条件，金属软管连续加载时间24h，用拉力传感器和数字式测力仪测量金属软管的癌服拉力,结果应符台 3. 9. 8 条的要求。4. 7. 10 金属软音长度试验
按4.3规定的环境条件,用皮尺测量金属软管的长度，结果应符合3. 9.9的要求。4.7.11环境试验
4.7.11.1低温试验
低温试验接CB1235中方法101第3--5章规定进行4.7.11.2高漏试验
高温试验按 CB 1235中方法 102第 3~5章规定进行。4.7.11.3温度变化试验
温度变化试验接 CB 1235 申方法 103 第 3 --5 章规定进行。4.7.11.4交变湿热试验
交变湿热试验按 CB 1235中方法 104第 3~5章规定进行。4.7.11.5冲击试验
冲击试验按 CB 1235中方法 201 第 3~5章规定进行。4.7.11.6振动试验
振动试验按 CB 1235中方法 202第3~5章规定进行。6
褐蝎17bzW.cn脆黛褐關种鑫干藕顏紅瘦派科5湖
17izw.com脆盘峰
腾种铁摔梁鹅廣璧
1题60墨
5交货准备
5.1封存包装
CB 1315-98
按 GJB 145A 规定的 A 级进行封存包装。5. 1. 1 清洗
产品按 GJB 145A中 3. 2. 1和 3. 2. 2 茶规定进行清洗，5.1.2干燥
产品按 GJB 145A 中 3. 3. 1 和 3. 3. 3 条规定进行干燥5.2装箱
iKANiKAa
5.2、1可用专用包装箱将游线机树警体装箱。快可将放线机构分成：团：带前解脱器练金腰教管：放线机构本体和产品直属零部件三大部分分别装箱。5.2.2包装箱应防潮、随焦，包装箱上的标志应符合 G 6388规定的要求。5.3运输
已装箱的放线机构在不受菌需，烈日等真接影离的条件下，可以用公路，铁路，水路及空运等单一方式成任一组合运输方式运输。
放线机构应在干燥、通风,无腐蚀性气体的库房内蛇存。附加说盟：
本规范由船帕总公司六○一院提出本规由韶舱总公司第七研究院第七〇五研究所起革。本规范主要起草人，龙致和、王中,李作仁、武蟠坤。17bzw.cn黛万
髓种铁鑫藕颌
既痕张科5湖
17izw.com脆黛
臀种饮蟀梨鹅
1桌颗60
