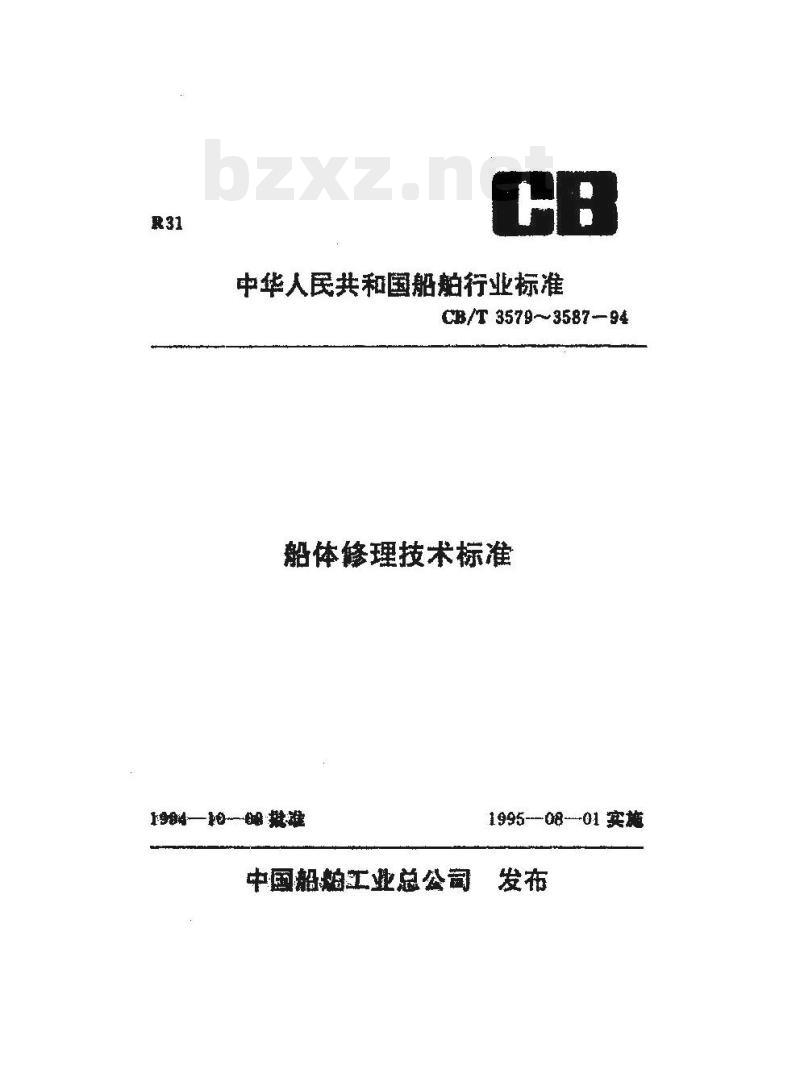

【CB船舶标准】 滚装船门桥修理技术要求

中华人民共和国船行业标准
CB/T 3579~3587-94
船体修理技术标准
中国船柏工业总公司
1995--08--01实施

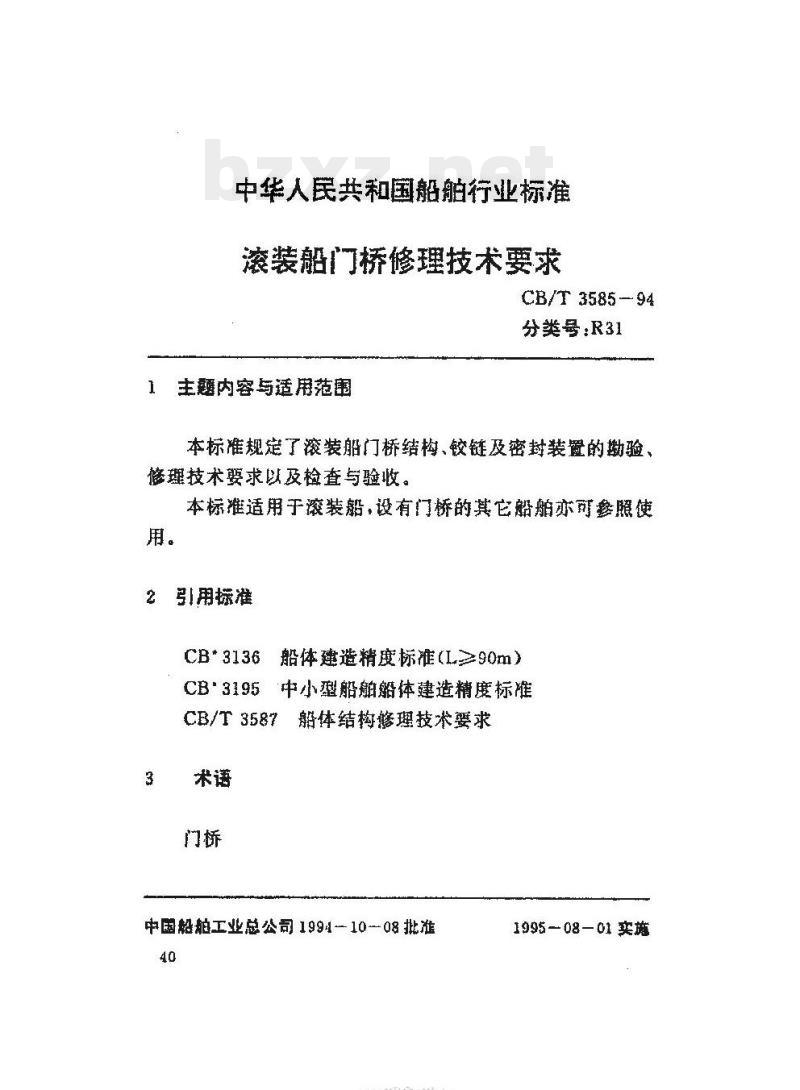

中华人民共和国船舶行业标准
滚装船门桥修理技术要求
CB/T 3585-94
分类号：R31
主题内容与适用范围
本标准规定了滚装舶门桥结构、铰链及密封装置的勘验、修理技术要求以及检查与验收。本标雅适用于滚装船，设有门桥的其它船舶亦可参照使用。
引用标准
CB*3136
船体建造精度标准（L三90m）
CB'3195
中小型船翻璐体建造精度标崖
CB/T 3587
船体结构修理技术要求
中国船舶工业总公司1994-10-08批准40
YYKAONIKAca
1995-08—01实族
CB/T3585—94

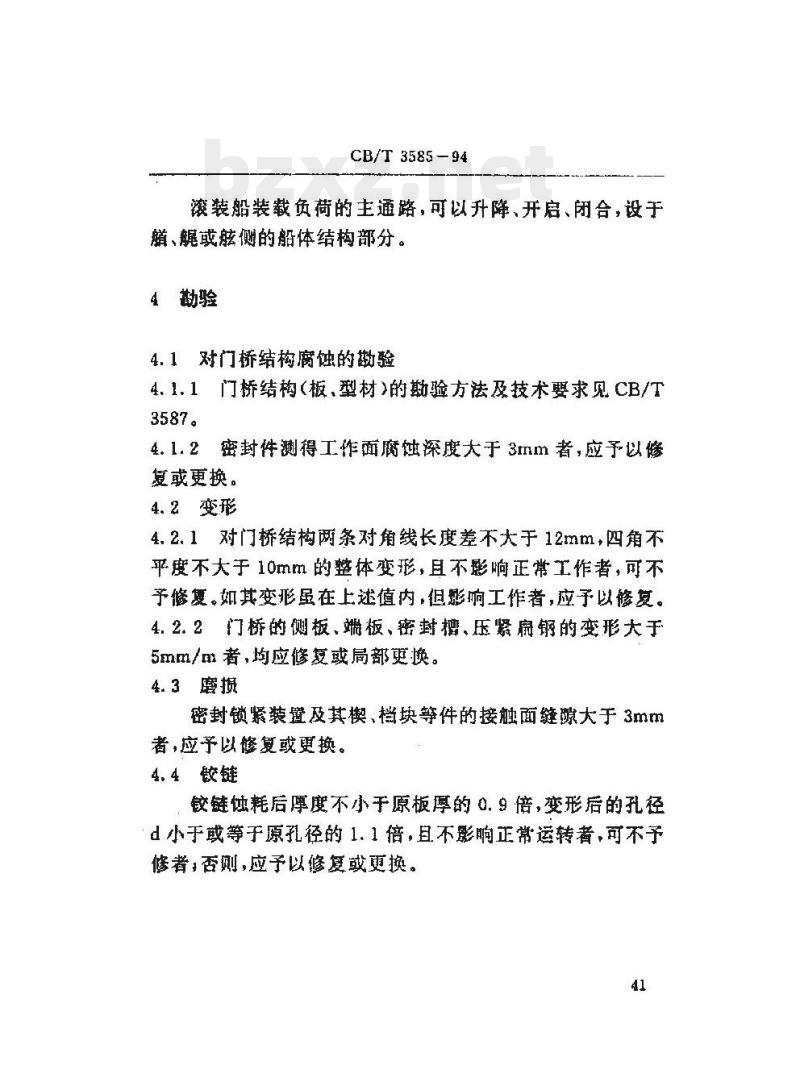

滚装船装载负荷的主通路，可以升降、开启、闭合，设于婿、撬娜的船体结构部分。
4.1对门桥结构腐蚀的勘验
4.1.1门桥结构板，型材)的勘验方法及技术要求见CB/T3587。
4.1.2密封件测得工作面腐蚀深度大于3mm者，应予以修复或更换。
4.2变形
4.2.1对门桥结构两条对角线长度差不大于12mm，四角不平度不大于10mm的整体变形，且不影响正常工作者，可不予修复。如其变形虽在上述值内，但响工作者，应予以修复。4.2.2门桥的侧板、嫩板、密封槽、压紧扇钢的变形大于5mm/m者，均应修复或局部更换。4.3魔摄
密封锁紧装臂及其楔、档块等件的接触面缝膜大于3mm者，应予以修复或更换。
4.4铰链
铰链蚀耗后厚度不小于原板厚的0.9倍，变形后的孔径d小于或等于原孔径的1.1倍，且不影响正常运转者，可不予修者；否卿，应予以修复或更换。41

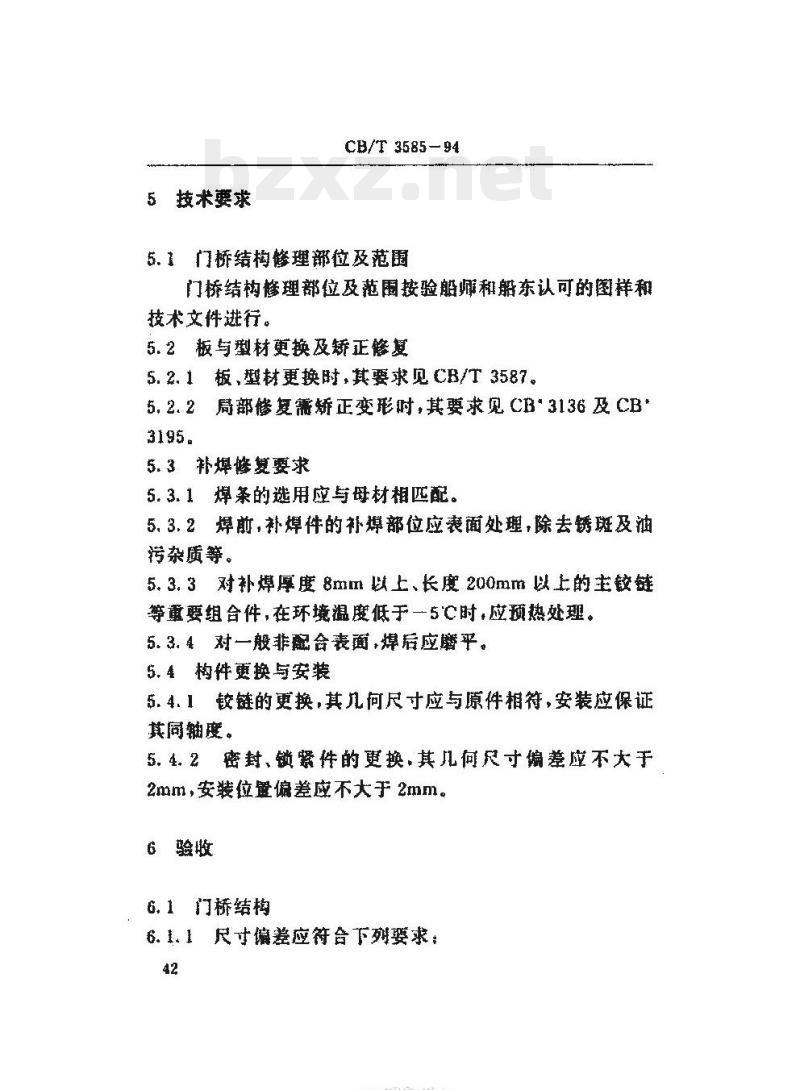

5技术要求
CB/T 3585-94
5.真门桥结构修理部放及范
门桥结构修理部位及范围按验船师和船东认可的图祥和技术文件进行。
5.2板与型材更换及矫正修复
板，型材更换时，其要求见CB/T3587。5.2.2局部修复需矫正变形时，其要求见CB'3136及CB3195.
5.3扑爆修复要求
焊条的选用应与母材相匹配。
5.3.2焊前，补焊件的补焊部位应表面处理，除去锈斑及油污杂质等。免费标准bzxz.net
5.3.3对补焊厚度8mm 以上、长度200mm以上的主较链等重要组合件，在环境度低于一5C时，应预热处理。5.3.4对一般非配合表面，焊后应蘑平。5.4构件换与安装
5.4.1铰链的更换，其儿何尺寸应与原件相符，安装应保证其同轴度。
5.4.2密封、锁紧件的更换，其凡何尺寸编差应不大于2mm，安装位昼偏差应不大于2mm。6验敷
6.1崖桥结楼
6.1.1尺寸偏差应符合下列要求：42
HTYKAONIKAca

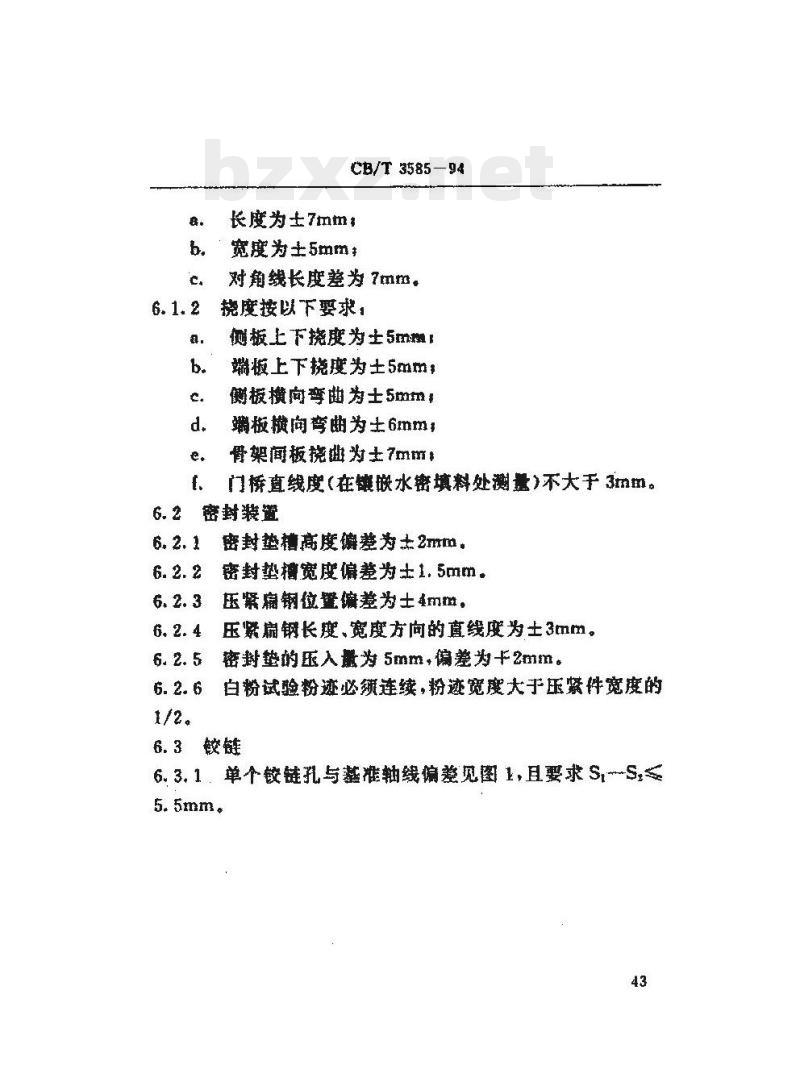

CB/T 3585 -—94
长度为±7mm
宽度为土5mm#
对线长度差为 7tmm。
挠度接以下要求，
侧板上下挠度为土5mm1
端板上下挠度为土5mm
衡板横向李曲为土5mm
端板横向弯曲为土6mm
骨架闻板挠趣为士7mm
门核直线度（在锥嵌水密填料处测量）不大于3mm。密封装道
1/2。
密封垫高度爆差为+2mm。
密封垫宽度偏差为土1.5mm，
压紧瘤钢位整编差为士4mm。
压紧扇钢长瘦、宽度方向的直线度为土3mm。密封垫的压入最为5mm+偏差为卡2mm。白粉试验粉迹必缬连续，粉迹宽度大于压紧件宽度的6.3
6.3.1单个铰链孔与整准轴线偏差见图1，且要求S-S≤5.5mm
CB/T 3585-94
成对较链引与基雅轴线偏差见图2。c21A-F
6.4门桥冲求试验及负荷试验
门桥在锁紧状态进行冲水试验。冲水试验应按以下要求：
水压力不低于0.1MPa#
喷嘴至试验部位的距离不大于3m喷嘴口真径不小于16mm
冲水内表面不漆水为合格。
TYYKAONiKAca
6.5门桥结构大修后，按船检要求对门桥进行负荷试验附加说明：
本标准由全国海洋船标准化技术委员会修船分技术委员会提出。
本标准由关津修船技术研究所归口。本标准由大连造船厂负责起草，大连船舶检验局、大连轮船公司、海军4810广参加。
本标雅起草人谭春明、贾福禄。45
