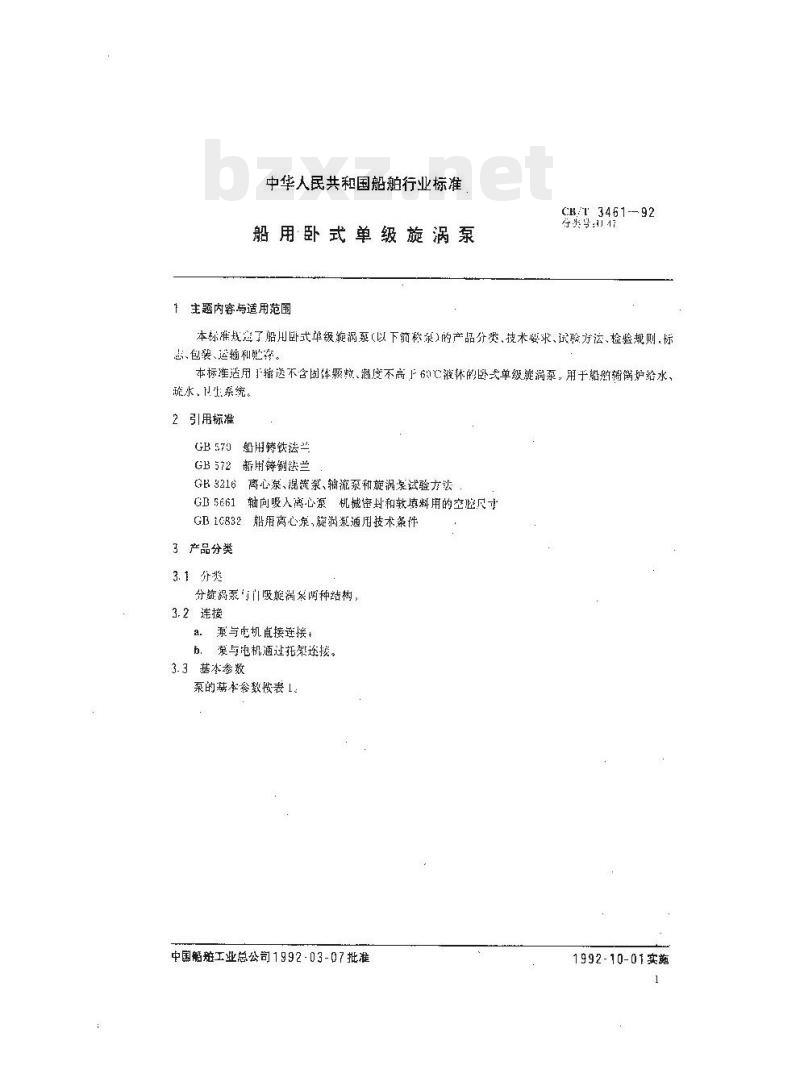

船用卧式单级旋涡泵
主题内容与适用范围
CE/T 3461-92
守共学南
本标准规应了船用卧式单级施涡泵(以下箱称泵)的产品分类、技术要求、试验方法、检验规则，标患、包袋、运输和此存。
本标准适用1输送不含固体题粒、温度不高」60液林的卧式单级旋涡泵。用乎船盘辅锅炉给水、蔬水、卫生系统。
2引用标准
GB570船用铸铁法兰
GB572新用铸翎然兰
GB8216商心泵、混流泵、流泵和旋涡象试验方然GB 5661
轴向吸入离心泵机械密和软填料用的空整尺式GB1CB32船用离心象，旋润凝通用技术条件3产品分类
3.1分类
分竭泵与门旋祸象种结构，
3.2连接
a。与电机真接连接+
b.蒙与电机通过托架连接。
3.3基本参数
泵的满本参数胺表1。
中国船短工业总公司1992·03-07批准1992-10-01实施
CB/E3461-92

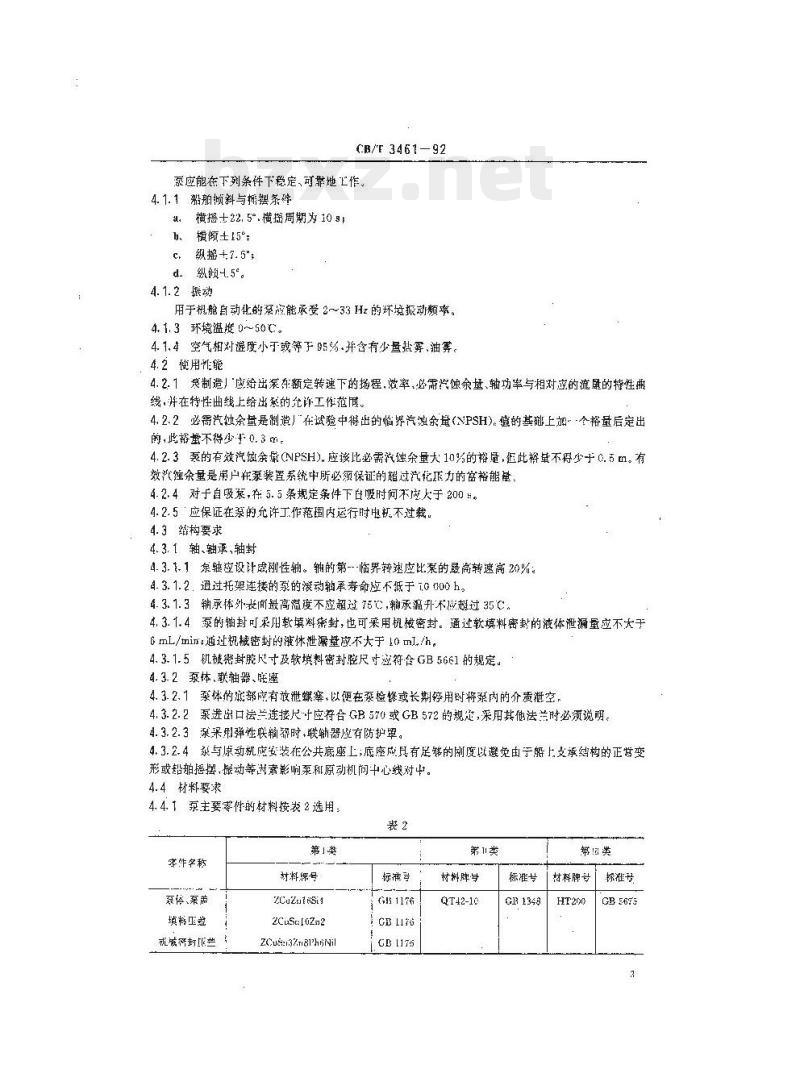

应能在下列条件下稳定、可靠地上作。4. 1. 1 船舶频料与探羯条殊
1：横搭22.5°横摇周期108
h、横倾士15°
织摇+7.5°；
d纵4.5°
4.1.2振动
用于机舱自动化的系究能承受 2~33 Hz 的环境振动题率。4.1.3环境温度0~50℃。
4.1.4空气相对避度小于或等于95为.并含有少量热雾.油雾。4.2使用性能
4.2.1衰制造应给出泵在额定转速下的扬程效率,必需汽蚀余量、轴功率与相对应的流最的特性拥线，并在特性曲线上给出系的允许工作范厨。4.2.2必衡汽独余量是制造在试验中得出的临界汽独余量(NPSH)。值的基础上如-个裕量后定出的,些裕量不得少于0.3m
4.2.3泵的有效汽继余量(NPSH).应该比必需汽速杂量大10%的裕量，延此裕量不得少0.5m。有效泌鐘余量是用户在泵装置系统中所必须保证的超过汽化正力的富裕能量4-2.4对于自吸泵，在5.5条规定条件下白吸时间不应大于200。4.2.5应保证在系的允许工作范函内运行时电机不过载。4.3缩构要求
4. 3. 1 轴、轴承、轴封
4.3. 1.1泵轴应设让减刚性轴。轴的第--临界转速应比某的最高转速高 20%。4.3.1.2.逼过托架连接的泵的滚动轴承寿命应不抵于i0 000h。4. 3. 1. 3 辅承体外表面最高温度不应超过 76 ℃,承温升不应超过 35 C℃:,4.3.1.4泵的轴封可采旧软填料案封，也可采用机被密封。通过软填料密封的液体泄漏量应不大于6mL/min;通过规械密封的液体泄漏壁应不大于10 mJ.h。4.3.1.5机械密封腔尺寸及软填料密封腔尺寸应符含GB5661的规定。4. 3.2泵体、联轴器、底座
4. 3.2. 1泵体俯底部应有放泄螺塞,以便在桑检修或长期等用将泵内的介责进空,4. 3. 2. 2 泵进出口法兰连接尺叶应符合 GB 570 或 GB 572 的规定,采用其他法兰时必须说明。4.3.2.3源采用弹性联暂器时,联轴器应有防护罩。4.3.2.4泵与原动机应安装在公共底座上；底座应具有足够的刚度以避免由于船上支承结构的正常变形或铅舶搭摆，娠动等试素影响泵和原动机问中心线对中。4.4材料要求
4.41泵主要零件的材料按我2选用。表2
学作孕称
系体、泵
填格压益
城封旅兰
第|类
过料号
ZCuZt6S
2CuSr:[0Zn2
ZCus:381h6Nil
G151176
CE IIRG
第1类
村科牌导
QT42-10
标准号
GR 1348
第三类
材料牌号
标准号
GB E675
岑件名称
托架、联轴器
第-类
材料牌·号
QAI1C-3-1. 5
ErBNigIr
QT4210
CB/T 3461—92

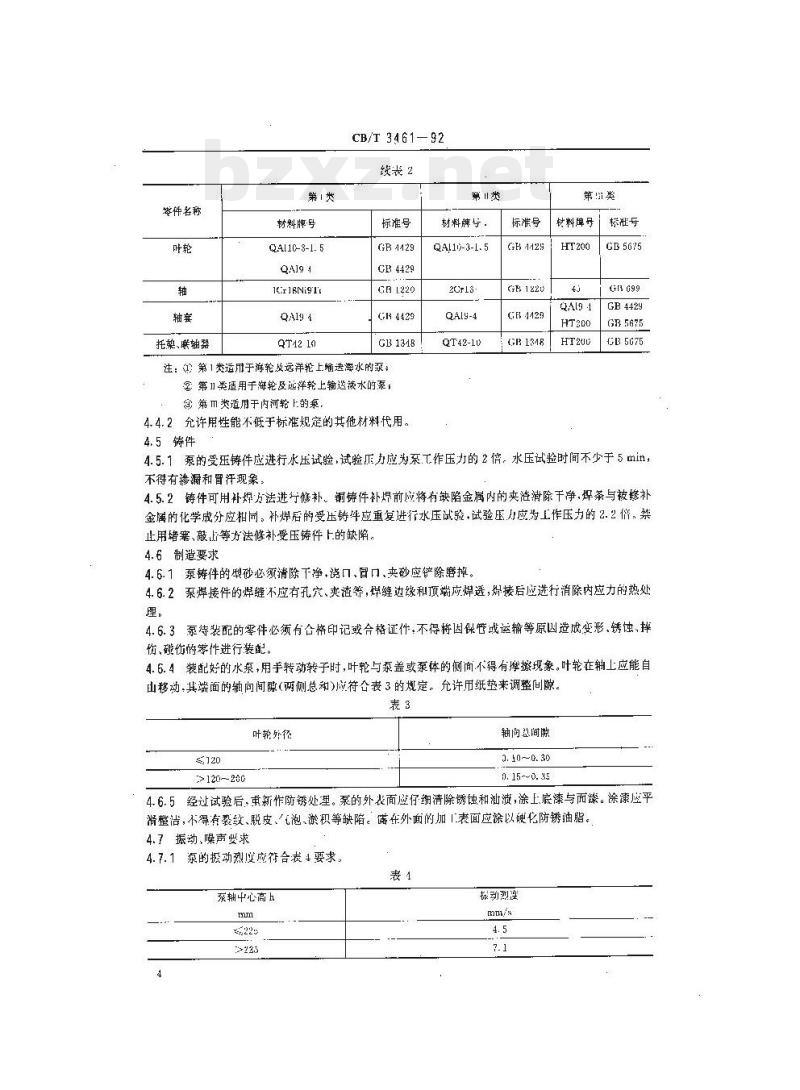

续表2
标准号
GB4429
CB 4429
GR1220
GR4429
G11348
注：{）第1类适用于海轮及远洋轮上辅送海水的泵；第1类适用于海轮及选洋轮上输这淡水的泵，第m类适用于内河轮上的氯。
4.4.2允许用性能不低于标准规定的其他材料代用。4.5铸件
第=类
材料牌导．
QAl10-3-1.5
QAI9-4
QT42-10
标准号
GB 4129
GB1220
GE4429
GB1348
材料牌号
QAI9 -1
标程号
GB5675
GB 4429
GB5675
GR 5675
4.5.1泵的受压铸件应进行水压试验，试验斥力应为系T作压力的2倍。水压试验时间不少于5min，不得有渗漏和冒汗现象，
4.5.2铸件可用补焊方法进行修补。铜铸件补焊前应将有缺陷金属内的夹活清除干净.焊条与被修补金属的化学成分应拍同。补焊后的受压铸牛应重复进行水压试验，试验压,力应为上作压力的2.2倍，禁止用堵塞、敲出等方法修补受压铸件上的缺陷。4.6制造要求
4.6.1泵铸件的型砂必须清除下净，浇口、冒口、夹砂应铲除磨掉。4.6.2系焊接件的焊缝不应有孔穴、爽渣等，焊缝边缘和顶端应焊透，焊接后应进行消除内应力的热处理。
4.6.3泵待装配的件必须有合格印记或合格证件，不得将因保管或运输等原因造成变形、锈蚀，摔伤碰伤的零件进行装配。
4.6.4装配好的水泵，用手转动转子时，叶轮与泵盖或泵体的侧面不得有撑擦现象。叶轮在轴上应能自山移动，其端面的轴向间隙(两侧总和)应符合表3的划定。允许用纸垫来调整间隙。表3
叶轮外径
120--200
轴向总间隙
3. 10~0. 30
0.15-~0. 35
4.6.5经过试验后，重新作防锈处理。泵的外表面应仔细清除锈蚀和油溃，涂上底漆与而漆。涂漆应平滑整洁，不得有裂纹、脱皮、泡、淤积等缺陷。诺在外面的加「表面应涂以硬化防锈油脂。4.7振动、噪声要求
4.7.1泵的动烈度应符合表4要求，系轴中心高h
动烈遵
CR/T 3461—92

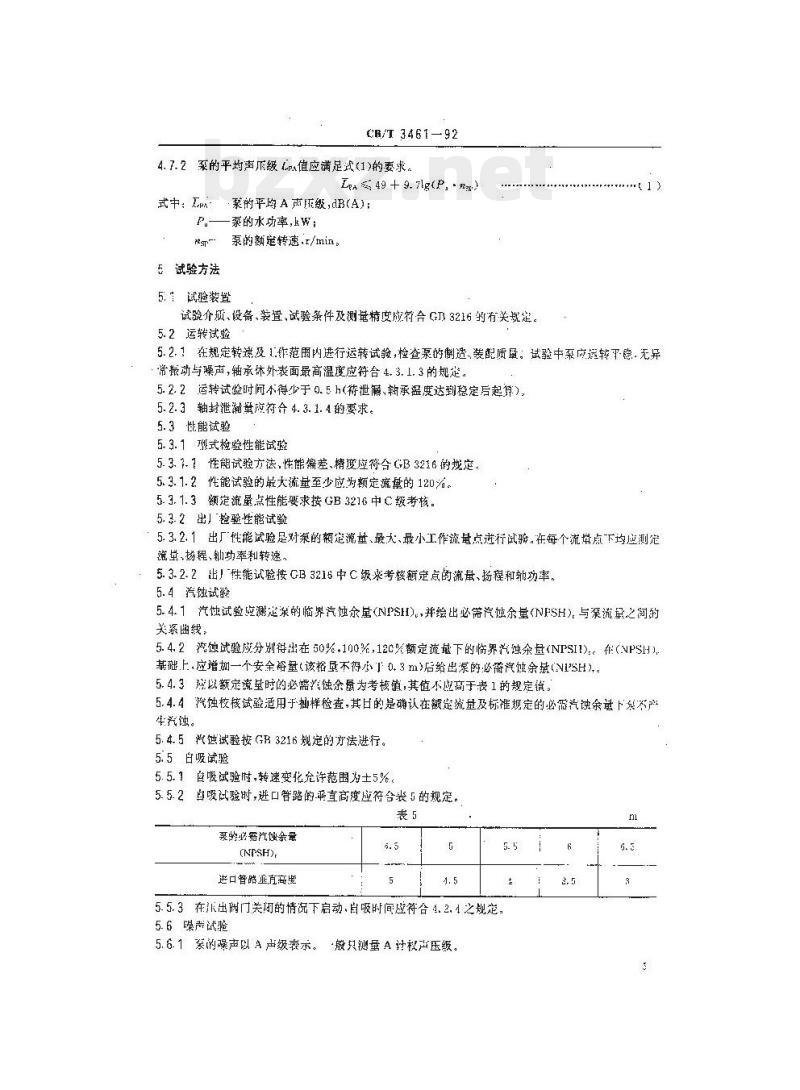

4.7.2系的平均声级值应满足试(1)的要求。LeA 49 + 9. 7lg(P, * nr)
式中；Lp-
·泵的平均A声所级,dB(A);
泵的水功率,kw
泵的额定转速，r/min，
5试验方法
5.1验装些
试验介质、段备、，试验条件及测措精度应符合GB3216的有关就定。5.2运转试验
5.2.1在规定转遵及1作范围内进行运转试验，检查泵的谢适、装配质：试验中采应选转乎意.无异常振动与噪声，轴承体外表面最高温度应符合4.3.1.3的规定。5.2.2运转试验时间不得少于0.5h待泄篇、轴承温度达到稳定后起算）。5.2.3轴封泄满量应符合4.3.1.4的要求。5.3性能试验
5.3.1型式检验性能试验
5. 3. 1. 1性能试验方法性能痛差、精度应符合 GB 3216 谢定。5.3. 1. 2性能试验的最流量至少应为额定流的120%。5.3.1.3额定流量点性能要求按GB3216中C级考核。5.3.2出」验验性能试验
5.3.2.1出厂性能试验是对泵的额流基、最大、最小工作流量点逆行试骑。在每个流量点下均应测定筑量,捞、轴功率和转速。
5.3.2.2出」性能试验按GB321中C级来考核额定点的流量、扮程和轨功率，5.4汽蚀试骗
5.4.1汽蚀试验垃测定策的临界汽蚀余量(NPSH)，并绘出必带汽蚀量(NFSH).与泵流量之间的关系曲线：
5.4.2汽蚀试验应分别得出在50%.100%，12C%额定流量下的临界汽蚀余盘（NPSI1)：。征（NPSH)基础上.应增如一个安余裕量（该裕虽不得小T0.3m>后给出泵的必带汽蚀余基(N1PSH)。5.4.3应以额定流量时的必露Y体余最为考核镇，其值不应高于费1的规定信。5.4.4浅蚀校校试验适用于抛样检查，其日的是确认在额定流量及标准规定的必需汽蚀余量下泵不产生汽蚀。
5.4.5汽迪试验按G3216规定的疗法进行。5,5白吸试验
5.5.1自吸试验时，转速变化允许范围为士5%，5.5.2自吸试验时，进口管路的乘直高度应符合表5的规定。表5
氯的必需汽蚀余量
(NPSH),
进口管路直高
5.5.3在K出阀门关闭的情况下启动，自吸时间应符合4.2.4之规定，5.6噪声试艳
5.6. 1袭的噪声以 A 声级衰示。般只测量A计权声压级。
15CXE-?
20CX(Z)D-5
20CX(Z)E3-1.B
20CX(Z)D-1s
2CX()D-6.5
20Cx(Z-5. 5
23CX(ZD-14
25CX(Z>D-8
25CX(2)D-7
25CX(z)-6
23CX(Z)D-10
32CX(Z)D-15
32CX(Z) 1
32CX(2>D-10
326X(9
4GCX(Z)D-14
4ICX(Z)-13
40CX(Z)D-11
40CX(Z)D-2?
40CX(2)D-38
3.4型号组成
3.5标记示例
东进口公
称直径
CB/r 3461 92
泵的比转数
必需汽独尔盐
(NPSH),
配町功华
与也机真取，无“D\燃是存指架连接自吸，非自瑕式省路
旋祸浆
泵选野直经圳In
系进口直径为40mm，比转数为13，泵与电机通运托架连接的船用自吸旋涡泵：40CXZ-13CB/346i—92
泵进口直径为20mm，比转数为6：泵与电机真接相擎的铅用锭涡泵20 CXD-6CB/T 3461-92
4技术要求
4.1环境条件
CB/T 3461—92
5.6.2泵的噪声测定应按GB10832中的5.7条规定进行，其果应符合4.7.2的要求。5.7倾斜搭摆试验
泵应作倾斜播摆试验。在不只备据摆条件情况下允许用固定倾斜试验代。围定倾斜试验按G10832的5.8条规定进行。
5.8日激振动试验按GB10832中的5.9条规定进行，其结果应符合4.7.1的要求。5.9环竞报动试验
环境振动试验按G10832中的5.10条规是进行6检验规则
泵的检验分为出」检验和型式检验。6.1山！检验
6.1.1出厂检验的项日和数尿接表6规定。6.1.2检的泵如测检结果超差，则应加倍抽试。如仍超差，则该产品不合格，应返修经逐台试验合格后方能出厂。
6.1.3每台泵均带由制造厂技术检验部门按本标准的规定进行检查，符合现定的为合格产品，并出具合格证后方能出厂。
试验项目
外说质基
逐转试验
性能试验
性能试验
我蚀状验
汽续控核试骗
梁市试验
读斜遥县试验
当暖试验
自激报动试验
非竞据动试验
6.2型式检验
技术要求
1. 6. 2;4. 6. 3
6.2.1有“列情况之时，应进行型式检验。a.
就验方法
新产品或老产品转厂生产的试制定理案察定：型式贫题
年种型号首街泵
指种室与首凯症
每种型号首销泵
累列中大,中,小三档
规格制涂
正式生产后如结构、材料、艺有较人改变，可能影响产品性能讨；正常生产时.每四年进行次；
产品长期停产后恢复生产时：
出厂撤验结果与上次型式检验有较大差异时；检部门提品型式检验要求时
型式检验不合格时.应改进提高自至合格。6.2.2
出厂验bZxz.net
4%年产单
7标志、包装、运输和贮存
CB/T 3461 92
泵的际志、创装运赖和贮存均应衍合GB10832中第7章的要求。8成套供应范围与保证
8.1蒙的戒套供应范围
品、船用电机、蒙、联轴器及公共据座；b.辅助管络及附件；
c．拆装泵必须的专用下具
d．按批催的技术文件规定或订货单别外规定的备件。8.2备件
备件清单配表7.
密判浒
8.3随象供应文件
装湾单：
b.出厂会路证：
c经签署的出广试验数据单；
1理（直联时无此签小）
d使月说到多（包括外形安装图、结构简遂、重量量心及产品明细表，备作清单）；e：有关船验证书或者相应证明文作，B.4保证
产品者按本标游粘使用说明书规效选行贴存运描、安装和使用，而匹制造没量不良引是的激环：刚逆厂应在保证期内予以免费修复。保证期为交船后12个月。附加说明：
本标准册中国船册工业公司603所提出。本标准出全国船用机械标准化技术委员会机舱输机分技术委员会归口。本标准拍中国船聊工业总公司上游船舶设备研究所负责起章。本标准毛要起草人于萍。
