【CB船舶标准】 海洋及港作拖船系柱拖力试验方法

中华人民共和国船舶行业标准
CB/T 3430—92
海洋及港作拖船系柱拖力试验方法1992-07-04发布
中国船舶工业总公司发布
1993-02-01实施
中华人民共和国船舶行业标准
海洋及港作拖船系柱拖力试验方法1生题内容与适用范阐
CB/T 3430—92
分类号;U16
本标准现定丁拖般系桂拖力试验的气象条件、水域条件、试验装罩、试验仪器、摘船状态、操船程序.试验记录数据处理和试验报告。本标班适用于海洋及港作拖船系柱力的测定。内河船系柱拖力的测定可参照使用。2术语
2.1系柱施力
船系于片桩上,推进器运转吨，从拖素上测得的拉力，2.2起始系挂施力
在拖船约40岁主机持续坊率状态下相应得的系柱拖力。2.3持续系柱拖力
在拖船100%主机持续涉率状态下，稳定5～10mn后测得的系柱拖力乎均值。2.4最大系柱拖力
在瓶船100%士机持续动率起始状态的瞬时，测的最大系柱范力。3 符号
符号、名称和单位列于表1。
拖婚眠吃水
拖船绒间长
骼醒与码头向距离
试验水域水深
施般与拖紫遍差的
素与码头垂直方河偏差角
起始系社撤力
最大系柱艳力
势续系桂艳力
Fr到 Fma既器时间
Fm持续时间
中国船舶工业总公司1992-07-04批据HTYKAONiKAca-
[993-02-01实施
4气象条件
4. 1 风速不大于 5 /s。
4.2应无影响试验的雨，
4.3试验水域能见度不小了500m。4.4试验环境温度为—10~40℃，5水域亲性
CB/T 3430—92

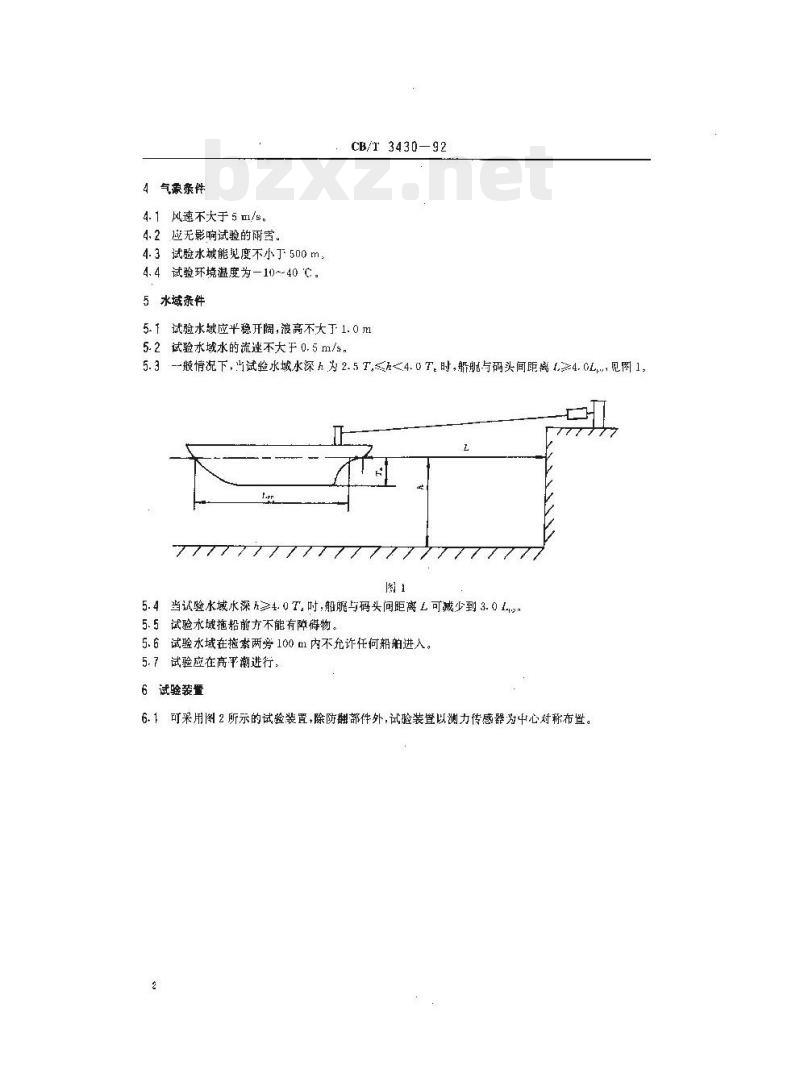

5. 试验水域应平稳开阔,浪高不大丁 1. 0 ml5. 2 试验水域水的流速不大于 0. 5 m/s,5.3-般情况下，当试验水域水深h为2.5T,≤<4.0T，时，船与码头间距离≥4.0L，见图17
当试验水域水深≥4.0T,时，船船与码头间距离L可减少到3.01g5.4
试验水域拖船前方不能有障得物。5.5
5.6试验水域在拖索两旁100m内不允许任何船舶进入。5.7
试验应在高平潮进行。
6试验装置
6.1可采用图2 所示的试验装置,除防翻部件外,试验装以测力传感器为中心对称布置。CB/T3430--92

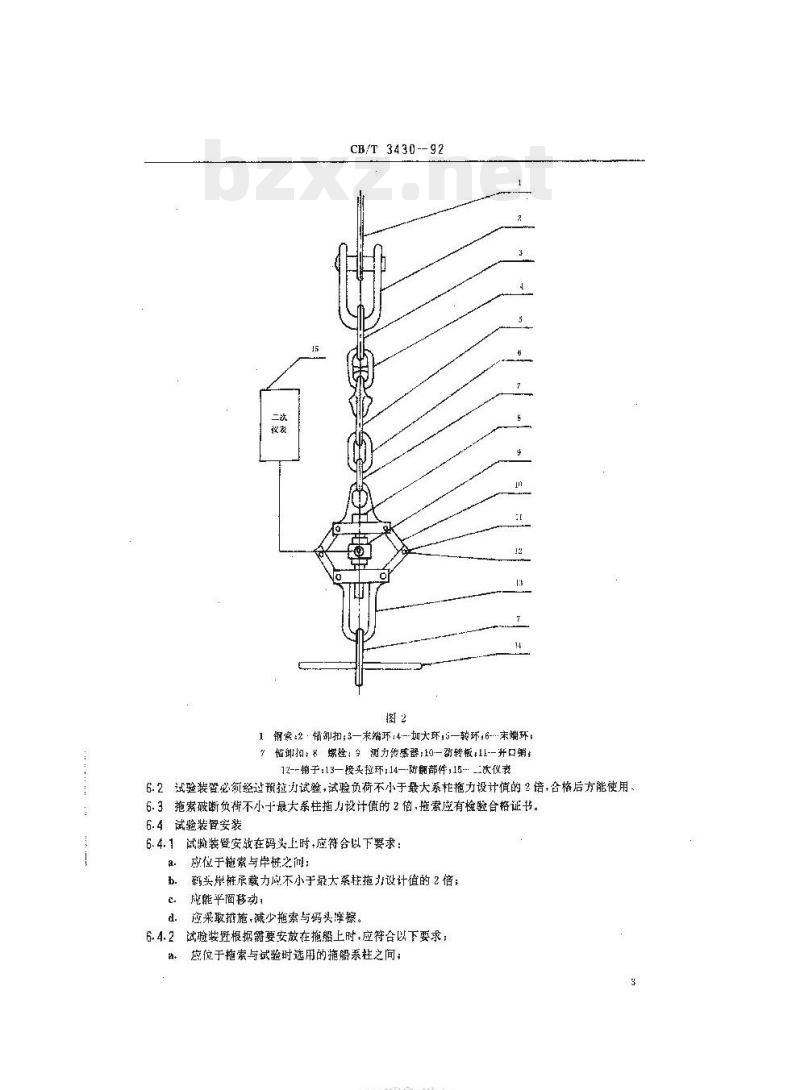

1钢度：2·错卸扣;3—末端环:4--加大环5—转环,6-末环：铺谢扫:8端；测力转感辈;10一药转板+11--升口巢12--销于：13—接头拉环：14—-防翻部件；15-_-次仪表6.2试验装暨必须经过预拉力试验，试验负荷不小于最大系栏拖力设计值的2倍，合格后方能使用，6.3拖索破断负律不小于最大系柱拖力设计值的2倍，拖索应有检验合格证书。6.4试验装暨安装
6.4.1试验装置安致在码头上时，应符合以下要求：应位于索与岸柑之间：
b．码买岸能承载力应不小于最大系桂拖力议计值的2倍；c.鹿能平面移动：
d．应采取猎施,减少拖索与犸头摩。6.4.2试验装根据露要安放在拖船上时,应符合以下要求；。应位于拖索与试验时选用的拖船系柱之间；HYKAONiKAca
CB/T 3430—92
o.拖船系柱位置应在拖船纵向宣心偏部+c、图2中的防翻部件改用钢索，防止试驼装置群转和碰撞。7试验仪器

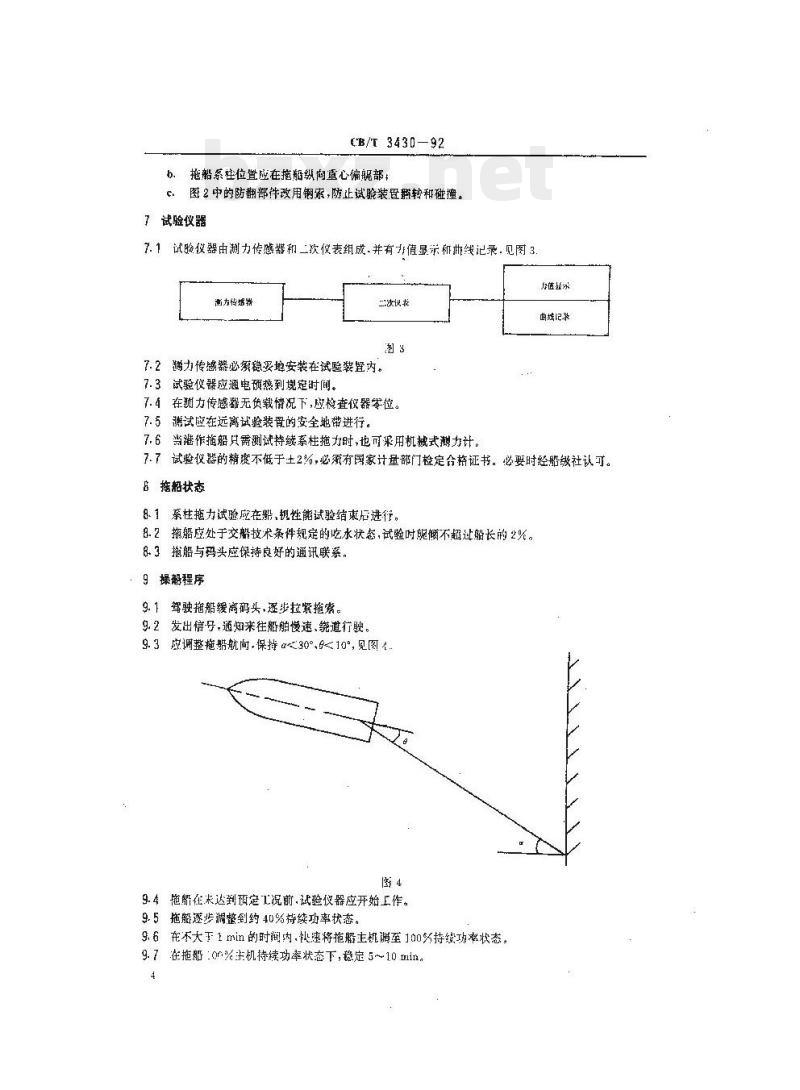

7.1试验仪器由测力传感器和二次仪表组成.并有力值显示和拍线记录.见图3.二次议表
衡方传据器
7.2谢力传感器必须稳妥地安装在试验装暨内。7.3试验仪器应通电预热到规定时间。7.4在赖力传感器无负载情况下，应查仪器零位。7.5谢试应在远离试验装骨的安全地带进行。值妮茶
曲线记录
7.6当港作拖船只需测试持续系柱拖力时，也可深用机械式测力计。7.7试验仪器的精度不低于土2%，必须有国家计量部门检定合格证书。必要时经船级社认可。B拖船状态
&1系柱拖力试验应在船，机性能试验结束后进行。8.2拖船应处于交船技术条件规定的吃水状态，试验时疑衡不超过船长的2%。83拖船与码头应保持良好的通讯联系，9操船程序
9.1驾驶拖船缓离码头，逐步拉紧拖索。9.2发出信号，通知来往船舶慢速、绕道行驶。9.3应调整拖船航向，保持<30°<10，见图么，4
9.4拖船在未达到预定1.况前.试验仪器应开始上作。9.5拖船逐步调整到约40%持续功率状态。9.6在不大于1min的时润内.化速将拖船主机至100%持续功率状态。9.7在拖船：00%主机持续功率状态下，稳定5~10min。4
10试验记录和数揭处理
10.1试验记录
10.1.1应记录气象及水减数据。CB/T 3430—92
10.12应连续自动记录时间-系柱拖力典线，对机械式测力计，应每隔30记最读数。10.1.3根据自动记录,绘制图3所示的时间-系柱拖力曲线。t
时间，
法：横尝标的起始点(时间)为起始蒸柱疱力的开始时间。10.1.4试验过程中，测试人员可按试验指摔者要求，随时报告租记录系柱掩力值。10.1.5粮据产品技术要求，可测试主机在不向功率下的系柱拖力和车时的系柱拖力。10.2数据处理
10.2.1取自动记录曲线中100%主机持续功率时系柱拖力的最大端值作为Fymz。10.2.2取自动记录曲线中稳定5~10min的系柱拖力数据的平均值作为Fe10.2.3取机械式测力计稳定5～10mim内不小于10次的该数平均值作为F11试验报告Www.bzxZ.net
试验结束后，应由试验主警部门出具试验报背。报告内容包括：
试验地点和日期；
赔名及宝要参数：
主机名称及主要参数！
汽察及水域条件：
试验仪器名称、型号、编号及造厂；拖索直径和长度；
持续系栏拖力租最大系柱瓶力
时闯·系柱拖力线；
根据技术条件要求的其他试验数据。HTYKADNIKAca-
附加说明：
CB/T3430—92
本标摊法全国海洋船标滩化技术委员会提出。本标准由中国船舶.1业总公司708所归口。本标准由沪东造船厂、武昌遣船厂负责起草。本梯准让篓起草人刘志东、吕基荣、朱婆章，王春松、汤义良。
