ICS 29.080.01
CCS F 21

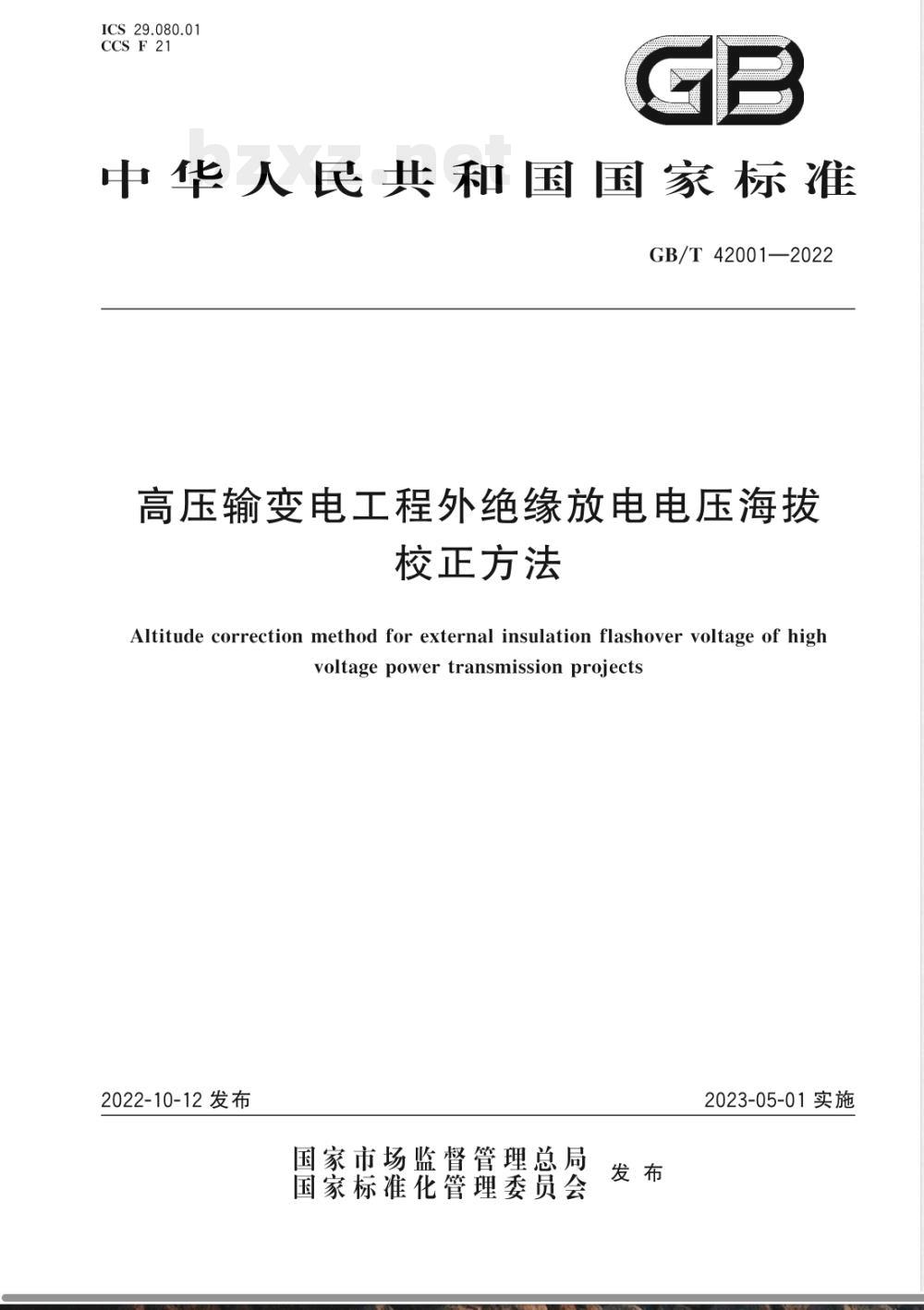

中华人民共和国国家标准
GB/T42001—2022
高压输变电工程外绝缘放电电压海拨校正方法
Altitude correction method for external insulation flashover voltage of highvoltage power transmission projects2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2023-05-01实施

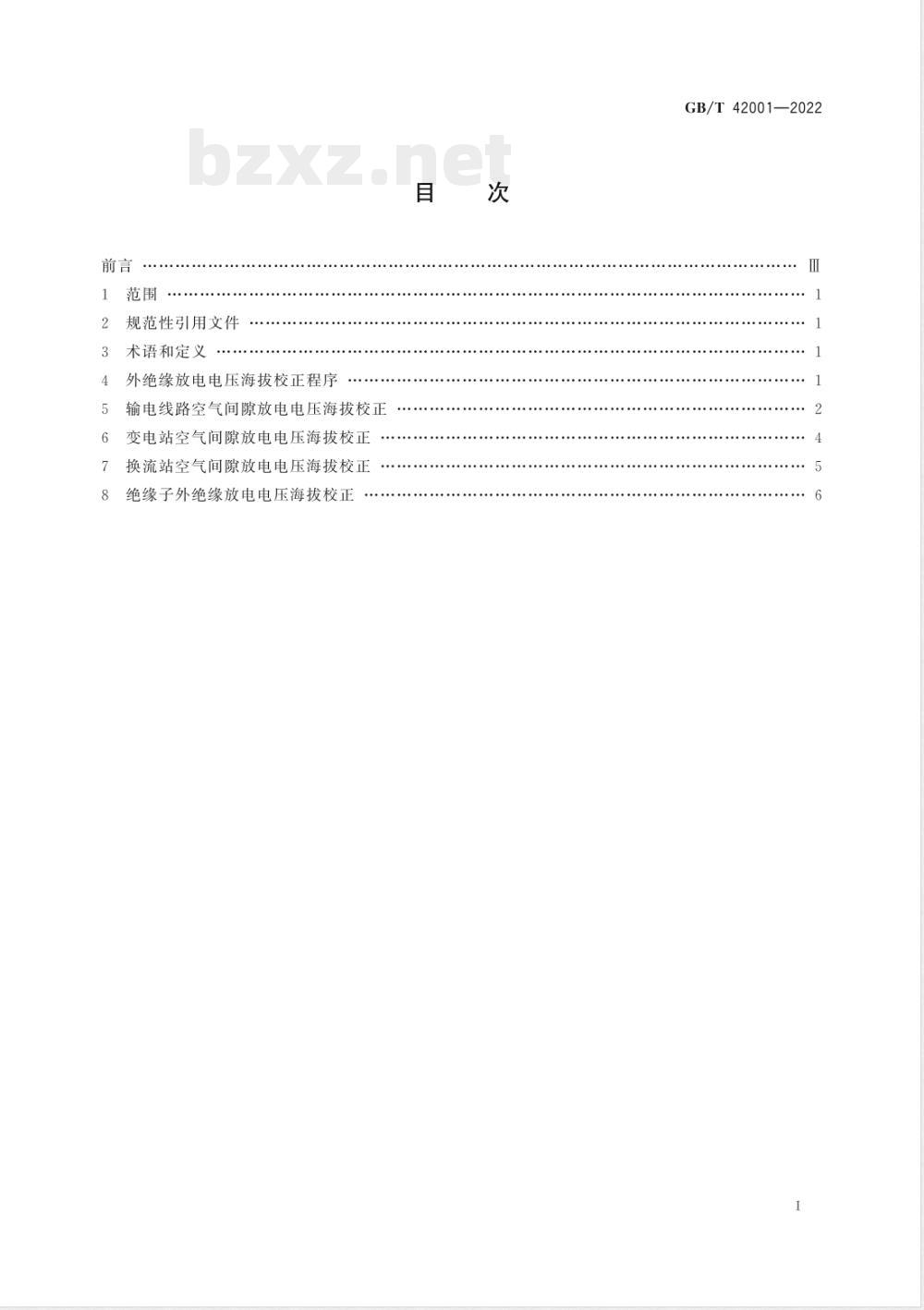

规范性引用文件
术语和定义
外绝缘放电电压海拔校正程序
输电线路空气间隙放电电压海拔校正变电站空气间隙放电电压海拔校正换流站空气间隙放电电压海拔校正绝缘子外绝缘放电电压海拔校正次
GB/T42001—2022

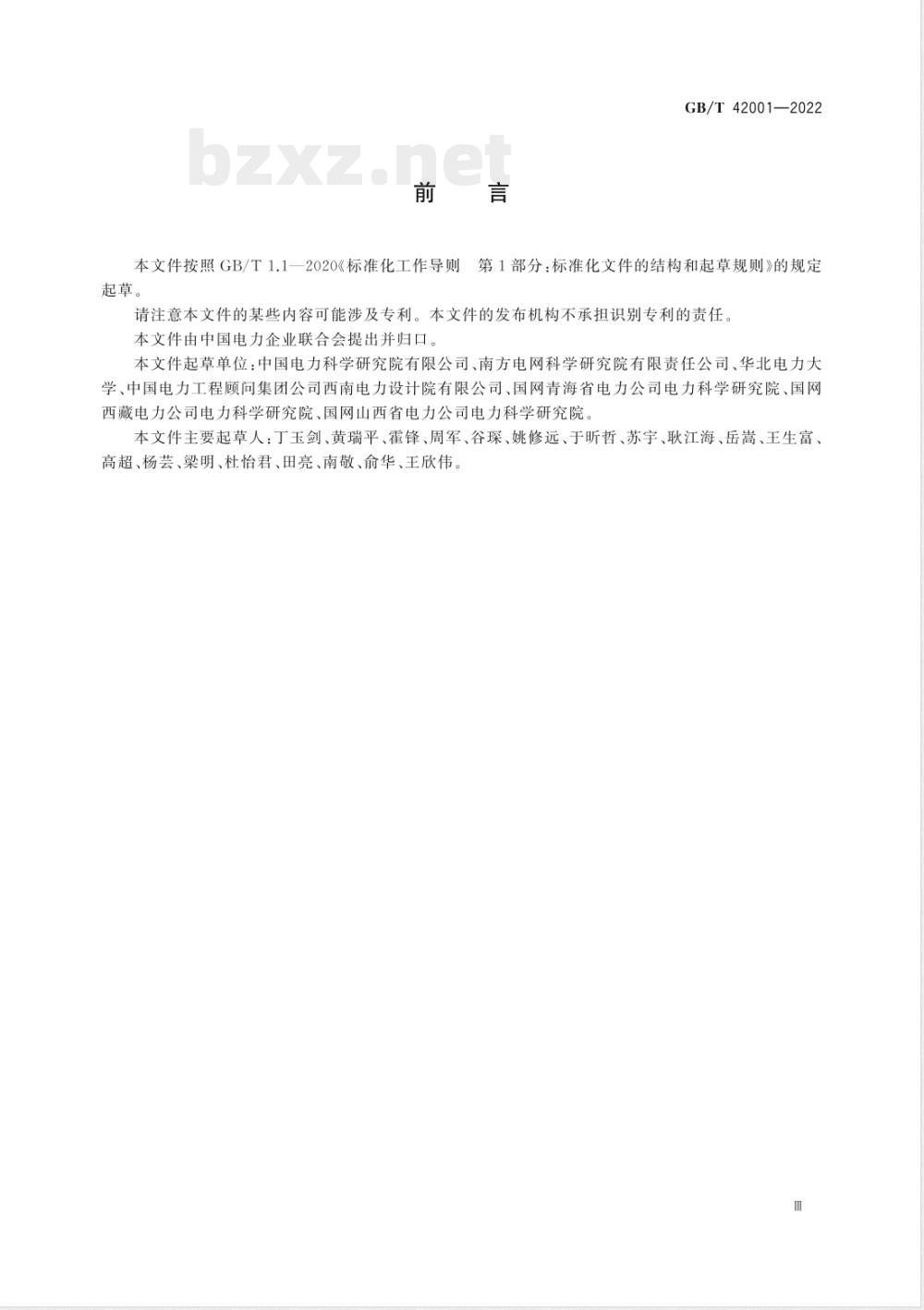

本文件按照GB/T1.1—2020《标准化工作导则起草。
GB/T42001—2022
第1部分：标准化文件的结构和起草规则》的规定请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出并归口。本文件起草单位：中国电力科学研究院有限公司、南方电网科学研究院有限责任公司、华北电力大学、中国电力工程顾问集团公司西南电力设计院有限公司、国网青海省电力公司电力科学研究院、国网西藏电力公司电力科学研究院、国网山西省电力公司电力科学研究院，本文件主要起草人：丁玉剑、黄瑞平、霍锋、周军、谷琛、姚修远、于昕哲、苏宇、耿江海、岳嵩、王生富、高超、杨芸、梁明、杜怡君、田亮、南敬、俞华、王欣伟。Ⅲ
1范围
高压输变电工程外绝缘放电电压海拨校正方法
GB/T42001—2022
本文件描述了110kV～750kV和土400kV～土800kV输电线路、变电站、换流站等空气间隙放电电压以及绝缘子污闪放电电压的海拔校正方法本文件适用于海拔5000m及以下地区的输变电工程外绝缘放电电压的海拔校正，海拔5000m以上地区参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T311.1绝缘配合第1部分：定义、原则和规则GB/T16927.1高电压试验技术第1部分：一般定义及试验要求GB/T16927.2高电压试验技术第2部分：测量系统3术语和定义
下列术语和定义适用于本文件。3.1
象externalinsulation
外绝缘
受到电压作用的空气间隙或设备固体绝缘外露在大气中的表面。3.2
高海拔地区highaltitudearea
海拨高度不低于1000m的地区
海拔校正因数
altitudecorrectionfacton
按运行时海拔平均大气条件和标准参考大气条件之间绝缘强度的差异，对绝缘配合耐受电压或放电电压校正的因数。
标准参考大气条件standard reference atmosphere condition标准化耐受电压适用的大气条件。注：标准参考大气条件为温度20℃、压力101.3kPa、绝对湿度11g/m。4外绝缘放电电压海拔校正程序
4.1正换算
通过海拨校正，可将高海拨地区输变电工程外绝缘放电电压换算到海拨0m的标准参考大气条件1
GB/T42001—2022
下的电压值；然后按GB/T311.1的规定，根据标准气象条件下得到外绝缘放电特性曲线，选取外绝缘参数。
标准参考大气条件下的电压值U。按公式（1)计算：U。=U XK.
式中：
U。—海拔0m地区的放电电压，单位为千伏（kV)；UH——海拔高度为H地区的放电电压，单位为千伏(kV)；K。——海拔校正因数。
4.2逆换算
（1）
按GB/T16927.1、GB/T16927.2高压试验时，将标准参考气象条件下规定的试验电压换算到高海拨条件下的电压值。高海拨地区试验时，试验期间加在试品或空气间隙的试验电压U按公式（2）计算：
输电线路空气间隙放电电压海拔校正5
工作电压
输电线路杆塔间隙交流和直流放电电压的海拔校正因数K。按公式（3)计算：Kal
式中：
1.0-mH×10-4
（2）
（3）
杆塔间隙交流或者直流放电电压的海拔校正因子，交流电压时取1.0，直流电压时取1.2；海拔高度，单位为米（m）
海拔高度在表1中典型值区间的，杆塔间隙交直流放电电压海拔校正因数按表1确定，采用海拔高度对应上限值的校正因数。
表1杆塔间隙交直流放电电压海拔校正因数海拔高度H
操作冲击电压
交流输电线路杆塔空气间隙
海拔5000m及以下地区，交流输电线路杆塔间隙操作冲击放电电压海拔校正因数K按公式（4）计算：
式中：下载标准就来标准下载网
1.0-mH×10-
交流输电线路杆塔间隙操作冲击放电电压的海拔校正因子；（4）
海拔高度，单位为米（m）。
m2按公式（5)计算：
式中：
m2=1.05-3.4Us。X10-4
GB/T42001—2022
（5）
海拔0m地区的交流输电线路杆塔空气间隙的50%操作冲击放电电压，单位为千伏（kV），电压范围为500kV～1800kV。
交流输电线路杆塔间隙操作冲击放电电压海拔校正因数按表2确定。表2杆塔间隙操作冲击放电电压海拔校正因数典型电压值U0
直流输电线路杆塔空气间隙
海拔高度H
直流输电线路杆塔间隙操作冲击放电电压海拔校正因数K。3按公式（6)计算：Ka
式中：
1.0-mH×10-4
直流输电线路杆塔间隙操作冲击放电电压的海拔校正因子；一海拔高度，单位为米（m）。
ma按公式(7)计算：
m3=1.59-5.4U5。X10-4
式中：
（7）
海拔0m地区的直流输电线路杆塔空气间隙的50%操作冲击放电电压，单位为千伏（kV），电压范围为1000kV～2000kV。
5.2.3线路导线相间空气间隙
线路导线相间空气间隙操作冲击放电电压海拨校正因数K按公式（8）计算：Ka
式中：
1.0 -mH ×10-4
线路相间间隙操作冲击放电电压的海拔校正因子；海拔高度，单位为米（m）。
m4按公式(9)计算：
m4=1.44-3.42U5。X10-4
式中：
（9）
海拔0m地区的线路相间间隙的50%操作冲击放电电压，单位为千伏（kV），电压范围为2 000 kV~3 000 kV。
GB/T42001—2022
线路相间间隙操作冲击放电电压海拔修正因数Ka4按表3确定表3线路相间间隙操作冲击放电电压海拔修正因数典型电压值U5o
雷电冲击电压
海拔高度H
交直流输电线路杆塔间隙雷电冲击放电电压海拔校正因数K按公式（10)计算：Kas
式中：
1.0-m，H×10-4
交直流输电线路杆塔间隙雷电冲击放电电压的海拔校正因子，取1.0；海拔高度，单位为米（m）。
·（10）
海拨高度在表4中典型值区间的，交直流输电线路杆塔间隙雷电冲击放电电压海拨校正因数K。按表4确定。采用海拨高度对应上限值的校正因数表4
交直流输电线路杆塔间隙雷电冲击放电电压海拨校正因数海拔高度H
雷电冲击
变电站空气间隙放电电压海拨校正6.1工作电压
变电站相-地间隙工频放电电压海拔校正因数按照5.1确定。6.2
操作冲击电压
6.2.1相对地空气间隙
变电站典型间隙环对构架、母线对构架间隙操作冲击放电电压海拔校正因数K。按公式（11)计算：Kes
式中：
1.0-mH×10-4
变电站相对地间隙操作冲击放电电压的海拔校正因子；海拔高度，单位为米（m）。
me按公式(12)计算：
...(11)
式中：
me=1.07-3.0U5×10-4
GB/T42001—2022
（12）
海拔0m地区的变电站相对地空气间隙的50%操作冲击放电电压，单位为千伏（kV），电压范围为500kV～1800kV。
变电站相对地间隙操作冲击放电电压海拨校正因数K6按表5确定。表5变电站相对地间隙操作冲击放电电压海拔校正因数典型电压值Us0
2相间空气间隙
海拔高度H
变电站相间空气间隙操作冲击放电电压海拔校正因数按照5.2.3线路相间操作冲击电压海拔校正公式进行校正。变电站相间间隙操作冲击放电电压海拔校正因数典型值如表6所示。表6变电站相间间隙操作冲击放电电压海拔校正因数典型电压值Us0
雷电冲击电压
海拔高度H
变电站相对地间隙雷电冲击放电电压海拔校正因数按5.3确定。换流站空气间隙放电电压海拔校正7
7.1直流工作电压
换流站空气间隙直流放电电压海拔校正按5.1确定。7.2操作冲击电压
直流场和阀厅均压环-地、均压球-地间隙操作冲击放电电压海拔校正因数K。按公式（13)计算：Ka
1.0-m,H×10-4
·（13）
