【GB国家标准】 伞类产品抗风强度测试方法

ICS 97.180
中华人民共和国国家标准
GB/T31895—2015
伞类产品
抗风强度测试方法
Umbrellas-Test method of wind resistance2015-09-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-04-01实施
中华人属共和
国家标准

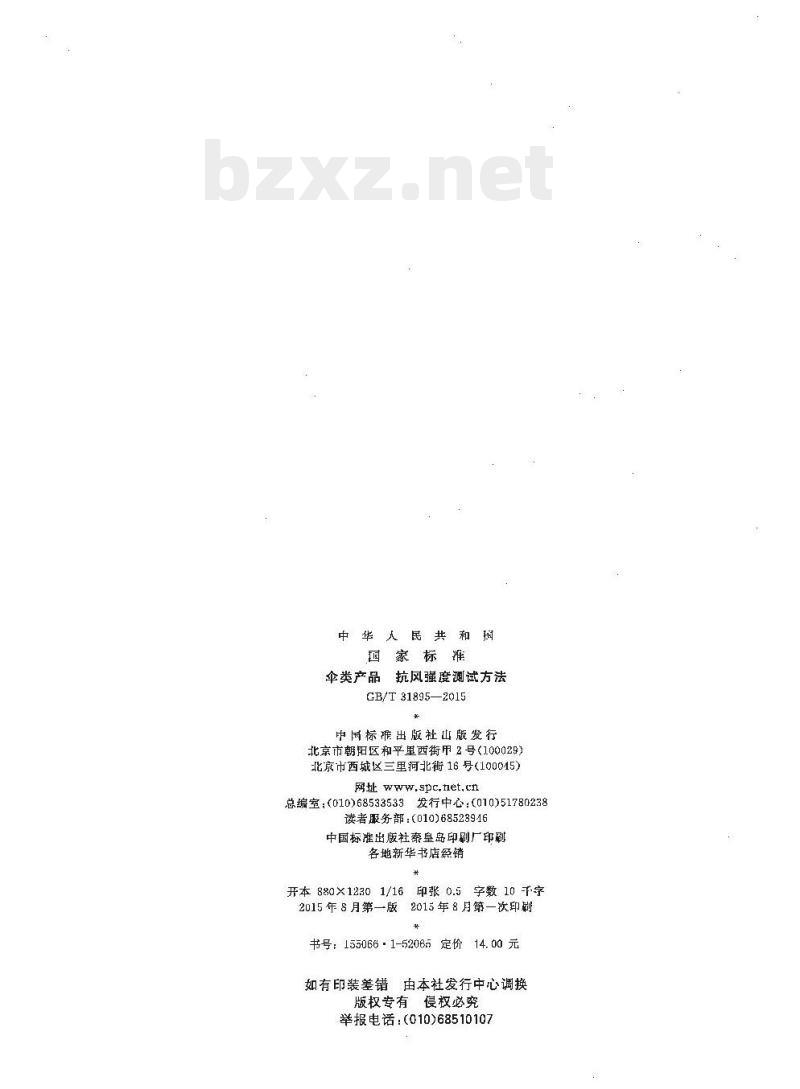

伞类产品抗风强度测试方法
GB/T 31895—2015
中国标推出版社山版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号（100045）网址 www,spc,net,cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印劑各地新华书店经销
开本880×12301/16印张0.5字数10下字2015年8月第一版2015年8月第一次印削+*
书号：155066·1-52065定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107

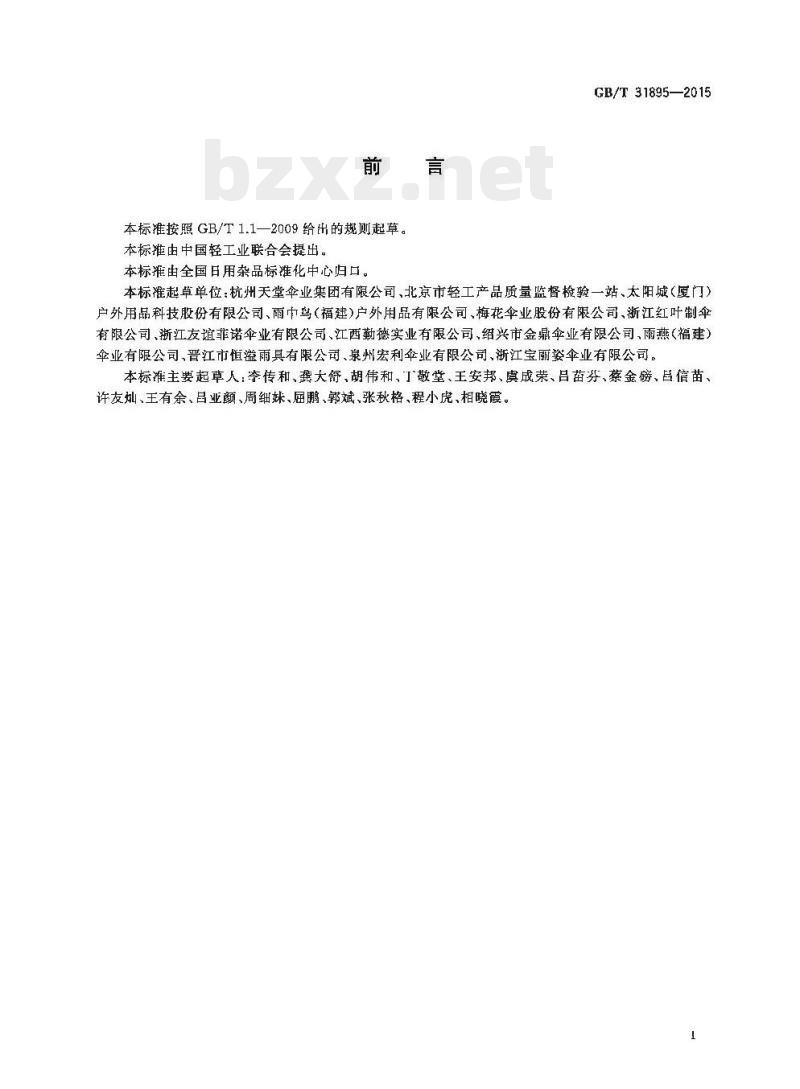

本标准按照 GB/T 1.1一2009给出的规则起草。本标推由中国轻工业联合会提出。本标摊由全国日用杂品标准化中心归口。GB/T31895—2015
本标准起草单位：杭州天堂伞业集团有限公司、北京市轻工产品质量监督检验一站、太阳城（厦门）户外用品科技股份有限公司、雨中鸟（福建）户外用品有限公司、梅花伞业股份有限公司、渐江红叶制伞有限公司、浙江友谊菲诺伞业有限公司、江西勤德实业有限公司、绍兴市金鼎伞业有限公司、雨燕（福建）伞业有限公司，晋江市恒溢雨具有限公司、泉州宏利伞业有限公司、浙江宝丽姿伞业有限公司。本标准主要起草人：李传和、龚大舒、胡伟和，丁敬堂、王安邦、虞成荣、吕苗芬、蔡金磅、吕信苗、许友灿、王有余、昌亚颜、周细妹、屈鹏、郭斌、张秋格、程小虎、相晓霞。1范围
伞类产品
抗风强度测试方法

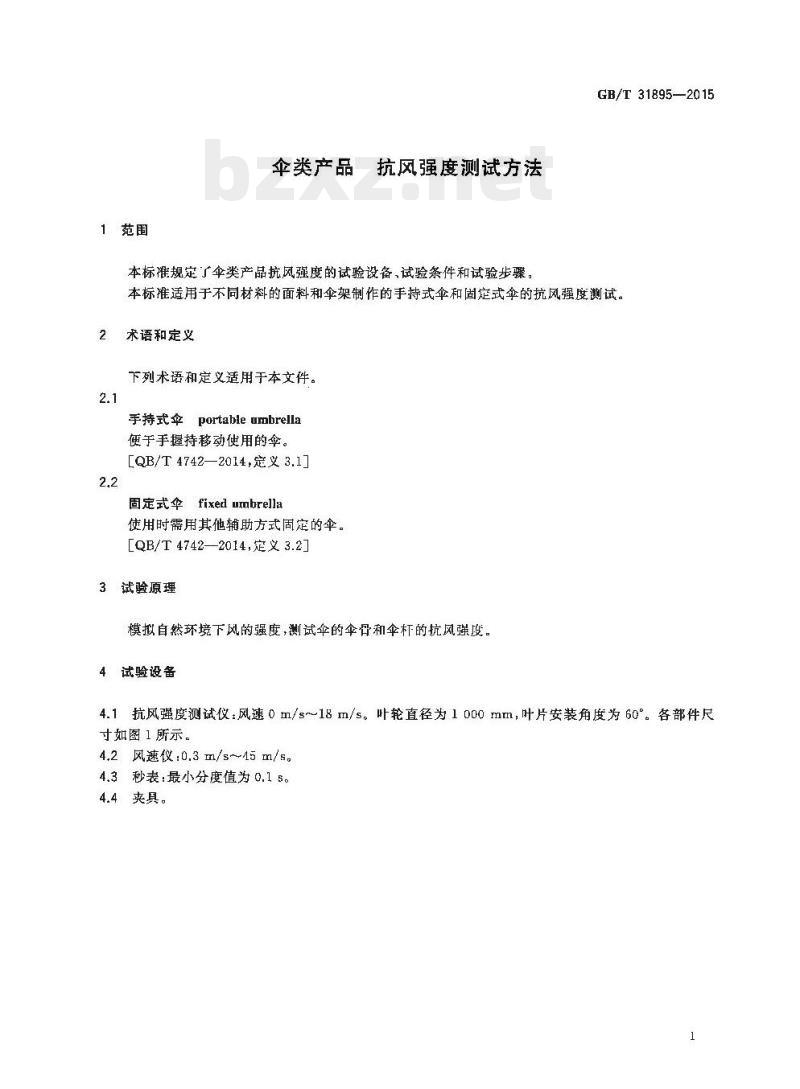

本标准规定了伞类产品抗风强度的试验设备，试验条件和试验步骤。GB/T31895—2015
本标准适用于不同材料的面料和伞架制作的手持式伞和固定式伞的抗风强度测试。2
术语和定义
下列术语和定义适用于本文件。手持式伞
portabie umbrella
便于手握持移动使用的伞。
[QB/T 4742—2014,定义 3.1]
固定式伞fixed umbrella
使用时需用其他辅助方式固定的伞。［QB/T4742—2014,定义3.2]］
3试验原理
模拟自然环境下风的强度，测试伞的伞骨和伞杆的抗风强度。4试验设备
4.1抗风强度测试仪：风速0m/s~18m/s。叶轮直径为1000mm，叶片安装角度为60°。各部件尺寸如图1所示。
4,2风速仪:0.3 m/s~~45 m/s。
4.3秒表：最小分度值为0.1 5。4.4夹具。
GB/T 31895—2015
说明：
1—集流器;
2——风机;
一风筒。
5试验条件

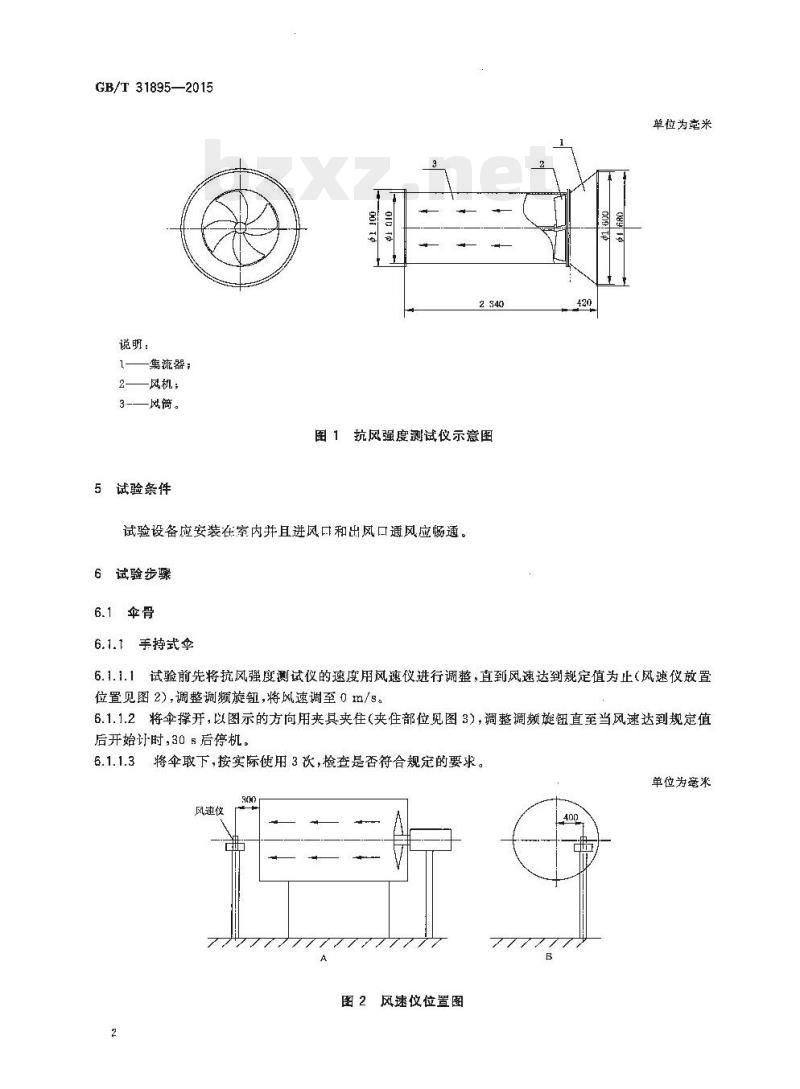

图1抗风强度测试仪示意图
试验设备应安装在室内并且进风口和出风口通风应畅通。6试验步骤
6.1伞骨
6.1.1手持式伞
单位为毫米
6.1.1.1试验前先将抗风强度测试仪的速度用风速仪进行调，直到风速达到规定值为止（风速仪敢置位置见图2），调整调频旋钮，将风速调至0 m/s。6.1.1.2将伞撑开，以图示的方向用夹具夹往夹住部位见图3)，调整调频璇钮直至当风速达到规定值后开始计时,30 s后停机。
6.1.1.3将伞取下，按实际使用3次，检查是否符合规定的要求。单位为亲来
风速仪
图 2 风速仪位置图
6.1.2固定式伞
图3手持式伞伞骨抗风强度示意图GB/T31895—2015
单位为毫米
6.1.2.1将抗风强度测试仪的速度用风速仪进行调整，直到风速达到规定值为止（风速仪放置位置见图2)，调整调频旋钮，将风速调至0m/s。6.1.2.2将伞撑开，以图示的方向用夹具夹住（夹住部位见图4），调整调频旋钮直至当风速达到规定值后开始计时，30 s后停机。
6.1.2.3将伞取下，按实际使用3次，检查是否符合规定的要求。单位为毫米
图 4 固定式伞伞骨抗风强度示意图6.2伞杆
6.2.1手持式伞
6.2.1.1将抗风强度测试仪的速度用风速仪进行调整，直到风速达到规定值为止（风速仪放置位置见图2），调整调频旋钮，将风速调至0 m/s。6.2.1.2将伞撑开，以图示的方向用夹具夹住（见图5），直骨伞固定手柄；缩折伞固定伞杯最底部一节的1/2处。伞的高度调整见图5，将伞固定好后，调整调频旋钮直至当风速达到规定值后开始计时，305后停机。
6.2.1.3将伞取下，按实际使用3次，检查伞杆、伞骨是否符合规定的要求。GB/T31895—2015
6.2.2固定式伞
图5手持式伞伞杆抗风强度示意图单位为米
6.2.2.1将抗风强度测试仪的速度用风速仪进行调整，直到风速达到规定值为止(风速仪放置位置见图2),调整调频旋钮，将风速调至0 m/s。6.2.2.2将伞撑开，以图示的方同用夹具光住（见图6），固定手柄或伞杆下端。伞的高度调整见图6，将伞固定好后，调整调频旋钮直至当风速达到规定值后开始计时，30 s后停机。6.2.2.3将伞取下，按实际使用3次，检查伞杆、伞骨是否符合规定的要求。500--2 000
图6固定式伞伞杆抗风强度示意图GB/T31895-2015
打印凸期：2015年10月2几F009
单位为亳米
版权专有侵权必究
书号：155066·1-52065bZxz.net
定价：
14. 00元
