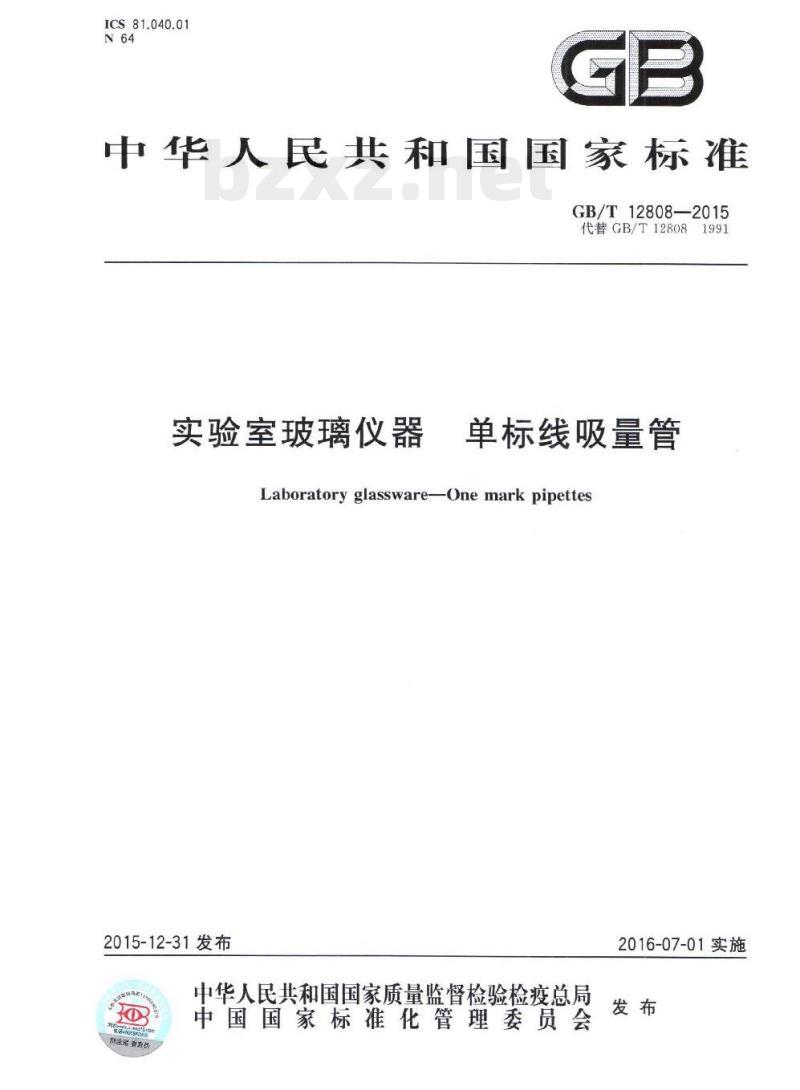

【GB国家标准】 实验室玻璃仪器单标线 吸量管

ICS81.040.01
中华人民共和国国家标准
GB/T12808—2015
代替GB/T128081991
实验室玻璃仪器
单标线吸量管
Laboratory glassware-One mark pipettes2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
刮康服资真价
2016-07-01实施

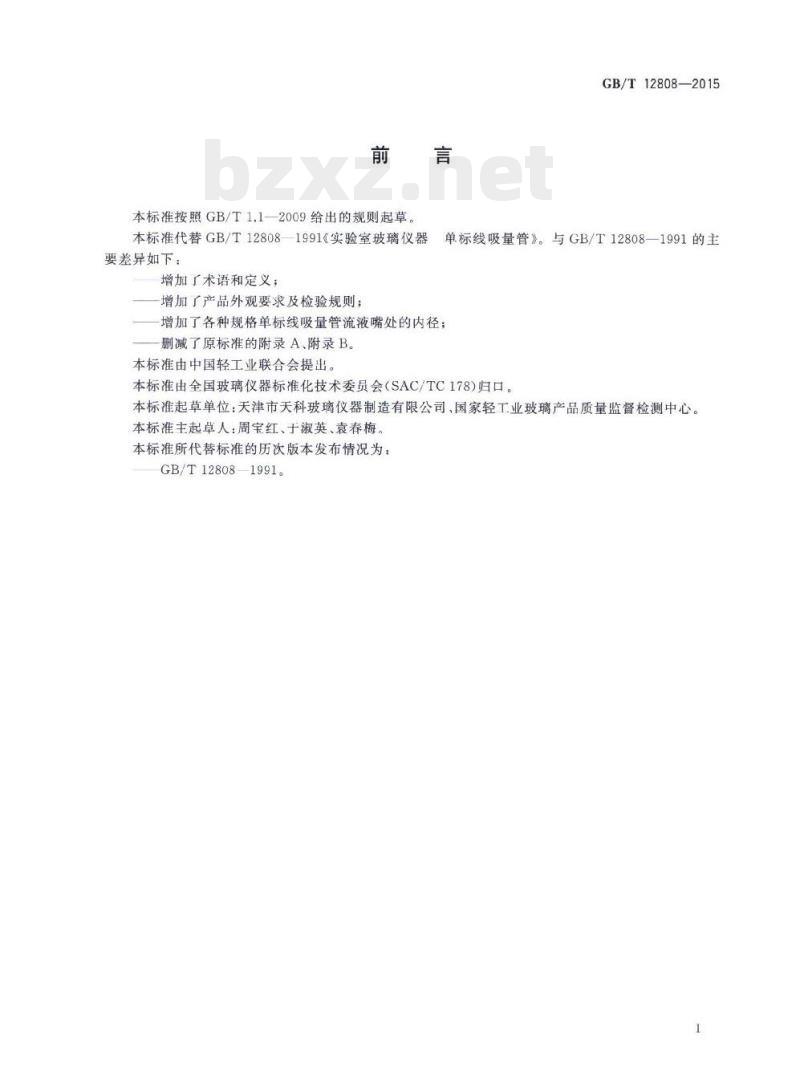

本标准按照GB/T1.1—2009给出的规则起草。言
GB/T12808—2015
本标准代替GB/T12808—1991《实验室玻璃仪器单标线吸量管》。与GB/T12808—1991的主要差异如下：
增加了术语和定义；
增加了产品外观要求及检验规则；增加了各种规格单标线吸量管流液嘴处的内径；删减了原标准的附录A、附录B。本标准由中国轻工业联合会提出，本标准由全国玻璃仪器标准化技术委员会（SAC/TC178）归口。本标准起草单位：天津市天科玻璃仪器制造有限公司、国家轻工业玻璃产品质量监督检测中心。本标准主起草人：周宝红、于淑英、袁春梅。本标准所代替标准的历次版本发布情况为：GB/T12808—1991。

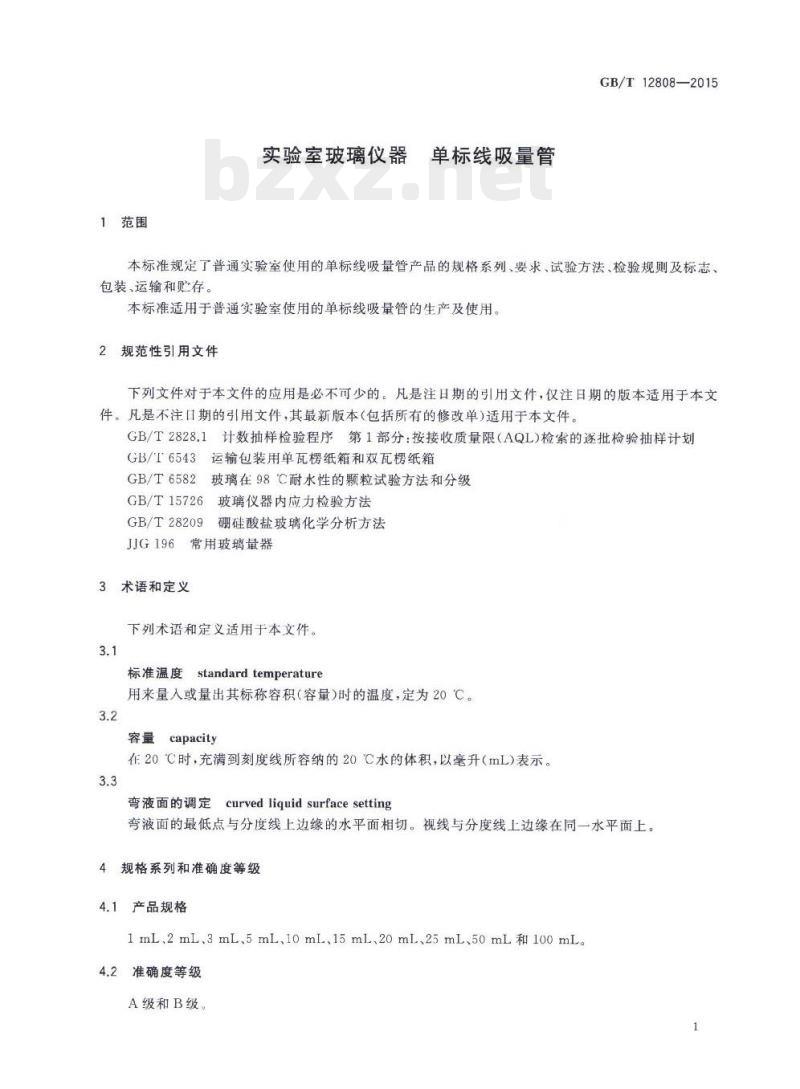

1范围
实验室玻璃仪器
单标线吸量管
GB/T12808—2015
本标准规定了普通实验室使用的单标线吸量管产品的规格系列、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于普通实验室使用的单标线吸量管的生产及使用。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1，计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T6582玻璃在98℃耐水性的颗粒试验方法和分级GB/T15726玻璃仪器内应力检验方法GB/T28209
硼硅酸盐玻璃化学分析方法
5常用玻璃量器
JJG196
3术语和定义
下列术语和定义适用于本文件。3.1
standardtemperature
标准温度
用来量入或量出其标称容积（容量）时的温度，定为20℃。3.2
capacity
在20℃时，充满到刻度线所容纳的20℃水的体积，以毫升（mL）表示。3.3
curved liquid surface setting弯液面的调定
弯液面的最低点与分度线上边缘的水平面相切。视线与分度线上边缘在同一水平面上。4规格系列和准确度等级
产品规格
1mL.2mL.3mL、5mL、10mL、15mL、20mL、25mL、50mL和100mL。4.2
准确度等级
A级和B级。
TIKAONTKAca
GB/T12808—2015
5技术要求
5.1结构
5.1.1结构组成
单标线吸量管由吸管、贮液泡和流液管组成。这3部分都是直形并在同一轴上。单标线吸量管的结构组成如图1所示。1mL和2mL的B级单标线吸量管可以是类似的直形管，也可以是较大容量的泡形管，如果是泡形，它应近似球形，并位于吸管至标称容量线之间。D
标称容量线
贮液泡此内容来自标准下载网
流波管
图1单标线吸量管结构图
5.1.2单标线吸量管顶部
单标线吸量管顶部平面应加工平整光滑，不应有影响用手指精确调定弯液面的缺陷。5.1.3贮液泡
单标线吸量管贮液泡应呈圆柱形，按需要也可以是椭圆形的。贮液泡、吸管和流液管相接，接口为锥形以利放液体。
5.1.4流液口
单标线吸量管的流液口应制成一平滑而渐缩的锥形流液口，流液口的内径不应有会引起液体紊流的突变收缩。如图1所示。
-TKAONKAca
规格尺寸
单标线吸量管的规格尺寸应符合表1和表2的要求，表1
部位名称
一般形式吸量管
全长LS
吸管长度L,~
流液管长度L
标称容量线至吸管顶
距离L
吸管内径
液泡外径D
流液管外径D
流液口端外径D
液泡壁厚
直形吸量管
直形吸量管
流液口端内径Ds~
130±5
4.0±0.55405
部位名称
140±5
规格尺寸要求
标称容量/mL
165±5
200±5
单标线吸量管的外形尺寸要求
从标称容量线到贮液泡预的最小距离直形吸管标称容量线至流液口尖端的最小距离若备有安全泡其直径约
从吸量管顶部到安全泡底部的最大距离从吸量管顶部到安全泡顶部的最小距离5.3
材质成分
单标线吸量管应采用钠钙或硼硅玻璃制成。20
GB/T12808-—2015
单位为毫米
270±5
单位为毫米
-KAoNiKAca
GB/T12808—2015
5.4流出时间
单标线吸量管的流出时间系指水的弯液面从标称容量线自由流出所用的时间。流出时间是在单标线吸量管垂直放置、接收容器稍微倾斜、使流液口尖端与容器内壁接触并保持不动的情况下测得的。流出时间应符合表3的规定
3单标线吸量管的流出时间
精度等级
标称容量线
标称容量/mL
单位为秒
35~-45
标称容量线应呈环状，清晰完整，粗细均匀，其宽度不应超过0.4mm，并应与吸量管轴线相垂直。标称容量线的位置应符合表1，表2和图1的规定。标称容量线允许有不大于吸管圆周长10%的间隙。5.6
容量充差
从标称容量线流出的液体容量充差应符合表4的规定。表4
标称容量
内应力
容量允差要求
双折射光程差数值不应超过100nm/cm。5.8
耐水性能
单标线吸量管的耐水等级达到或优于GB/T6582规定的HGB3级5.9
外观缺陷
单位为毫升
吸量管的表面和内层不允许有积水条纹、铁屑、严重擦伤、密集气线存在，但允许有不影响产品强度的轻微缺陷，其允许范围按表5的规定执行。外观缺陷要求
缺陷名称
产品部位
贮液泡部分
吸管、流液管部分
产品规格/mL
20~100
20~100
充许范围
宽不大于0.3mm，不多于1条
宽不大于0.35mm，不多于1条
宽不大于0.2mm，不多于2条
宽不人于0.25mm，不多于2条
iKAoNiKAca
6试验方法
容量允差和流速
按JG196规定的试验方法进行，
规格尺寸及外观缺陷
GB/T12808—2015
用月测法。测量工具用最小分度值小于或等于0.02mm的卡尺，必要时用10倍读数放大镜。材质成分
按GB/T28209规定的试验方法进行。6.4内应力
按GB/T15726规定的试验方法进行。6.5
耐水性能
按GB/T6582规定的实验方法进行。检验规则
7.1检验分类
产品检验分为出厂检验和型式检验。检验项目和要求见表6。表6
6出厂检验及型式检验项目和要求检验项目
内应力
外观缺陷
规格尺寸
容量允差
耐水性能
出厂检验
抽样方案
标准章条编号
本标准试验方法条款
出厂检验
采用GB/T2828.1的正常检验一次抽样方案，检查水平和接收质量限（AQL)见表7。表7
检验项目
内应力
外观缺陷
规格尺寸
容量和准确度
检验项目、检查水平和接收质量限检查水平(IL）
型式检验
接收质量限（AQL）
全部合格
KAoNrKAca
GB/T12808—2015
组批规则
同一时间所交付的同一品种规格的产品为一批。3检验实施和检验结果
由生产企业按表7的出厂检验项目进行抽样检验。经检验合格的批产品方可出厂，出厂时应附有合格证。
标志、包装、运输和购存
8.1标志
产品标志
下列标志应牢固地标记在每支单标线吸量管上：a)
生产厂商标；
标准温度“20℃”；
标称容量数字及容量单位\mL”；级别符号“A”或“B”级；
量出式符号“Ex”
包装标志
下列标志应牢固地标记在包装箱上：a)
应有包装储运图示标志“小心轻放”*怕湿”；产品名称、规格数量、净重、毛重、体积；h)
制造厂名、注册商标、生产日期；d)
厂址、电话。
8.2包装
内包装
应用纸盒或塑料袋，应有合格证，合格证应注明产品名称、规格、数量。数量用10的倍数。不应用纸屑、泡沫塑料等填充物。
2外包装
外包装纸箱应符合GB/T6543的要求，箱外边应封口，打井字，质量不应超过25kg。8.3运输
产品可用任何运输工具运输，装卸不应抛掷，运输应有防雨、雪措施。8.4贮存
包装后的产品应在室内贮存，垛应垫稳，堆码不应过高，防止压坏和倒垛，不应与强酸、强碱、氟化物接触。
