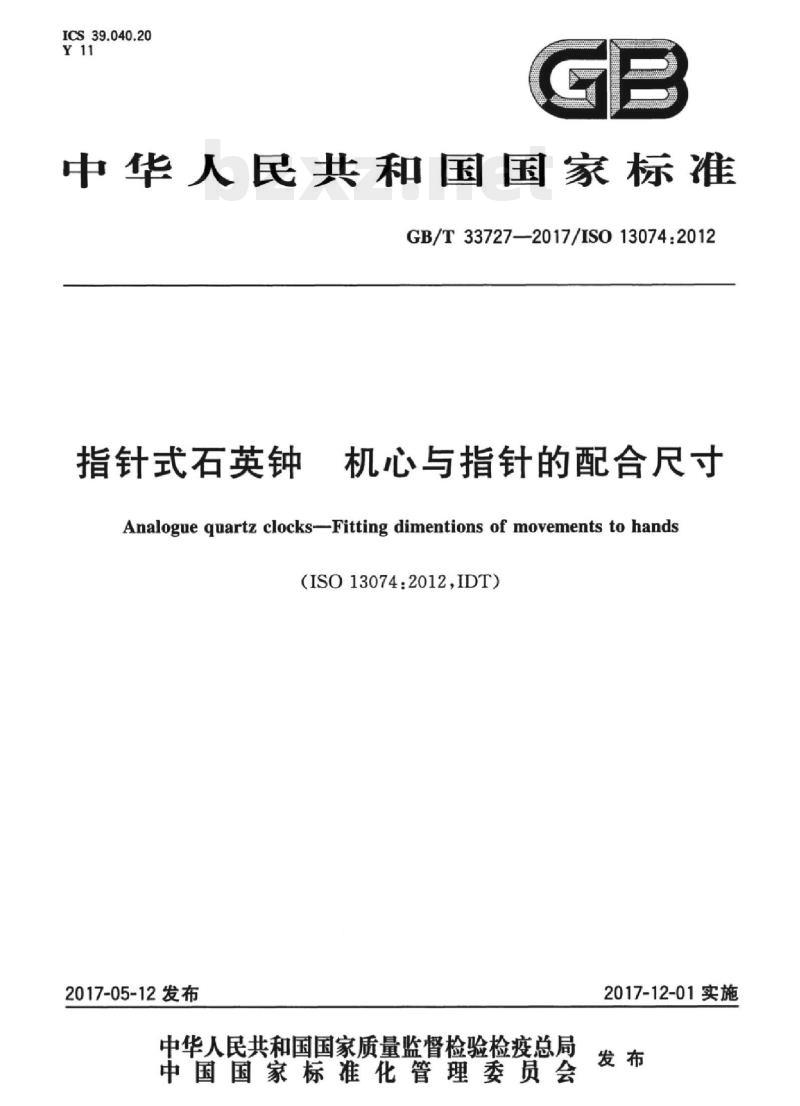

【GB国家标准】 指针式石英钟机心与指针的配合尺寸

ICS39.040.20
中华人民共和国国家标准
GB/T33727—2017/ISO13074:2012指针式石英钟
机心与指针的配合尺寸
Analogue quartz clocks-Fitting dimentions of movements to hands（ISO13074：2012,IDT）
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施

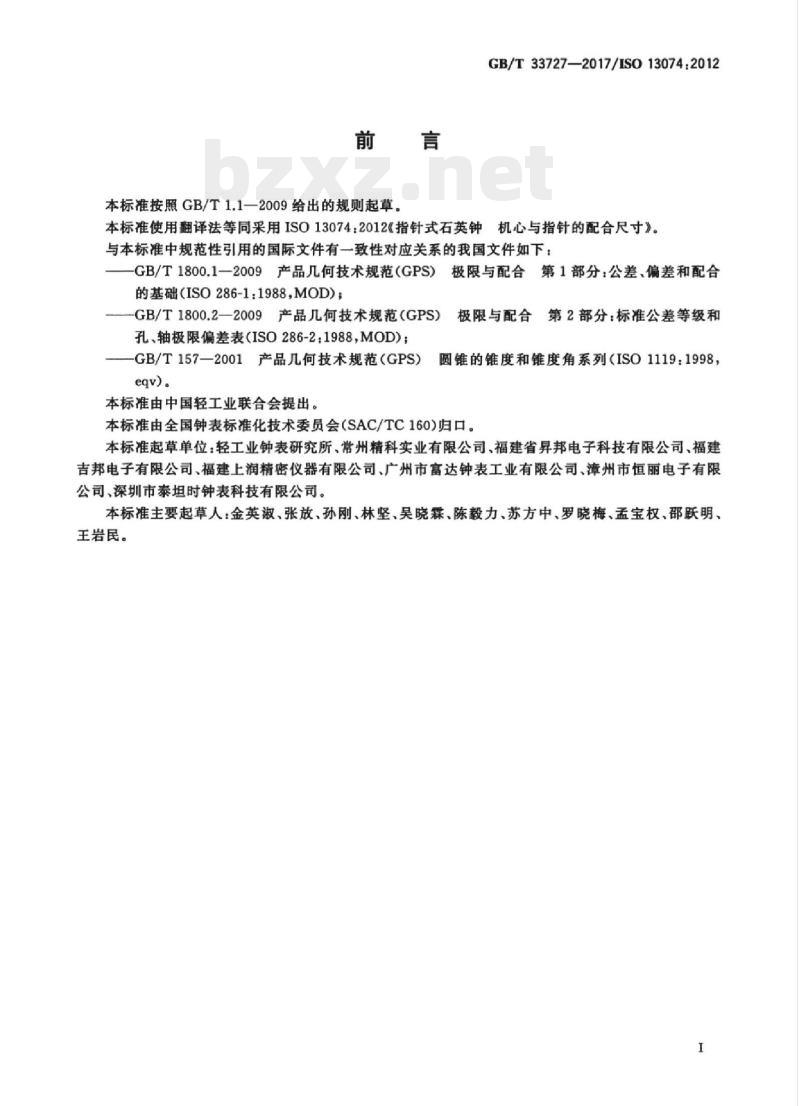

本标准按照GB/T1.1一2009给出的规则起草。GB/T337272017/ISO13074:2012
本标准使用翻译法等同采用ISO13074：2012《指针式石英钟机心与指针的配合尺寸》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T1800.1—2009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础（ISO286-1：1988.MOD)：—GB/T1800.2—2009产品几何技术规范（GPS)孔、轴极限偏差表（ISO286-2：1988，MOD）；GB/T157—2001产品几何技术规范（GPS）eqv)。
本标准由中国轻工业联合会提出。极限与配合第2部分：标准公差等级和圆锥的锥度和锥度角系列（ISO1119：1998本标准由全国钟表标准化技术委员会（SAC/TC160)归口。本标准起草单位：轻工业钟表研究所、常州精科实业有限公司、福建省昇邦电子科技有限公司、福建吉邦电子有限公司、福建上润精密仪器有限公司，广州市富达钟表工业有限公司，漳州市恒丽电子有限公司，深圳市泰坦时钟表科技有限公司。本标准主要起草人：金英淑、张放、孙刚、林坚、吴晓霖、陈毅力、苏方中、罗晓梅、孟宝权、邵跃明、王岩民。
Hii KAoNhi KAca
iikAoNikAca

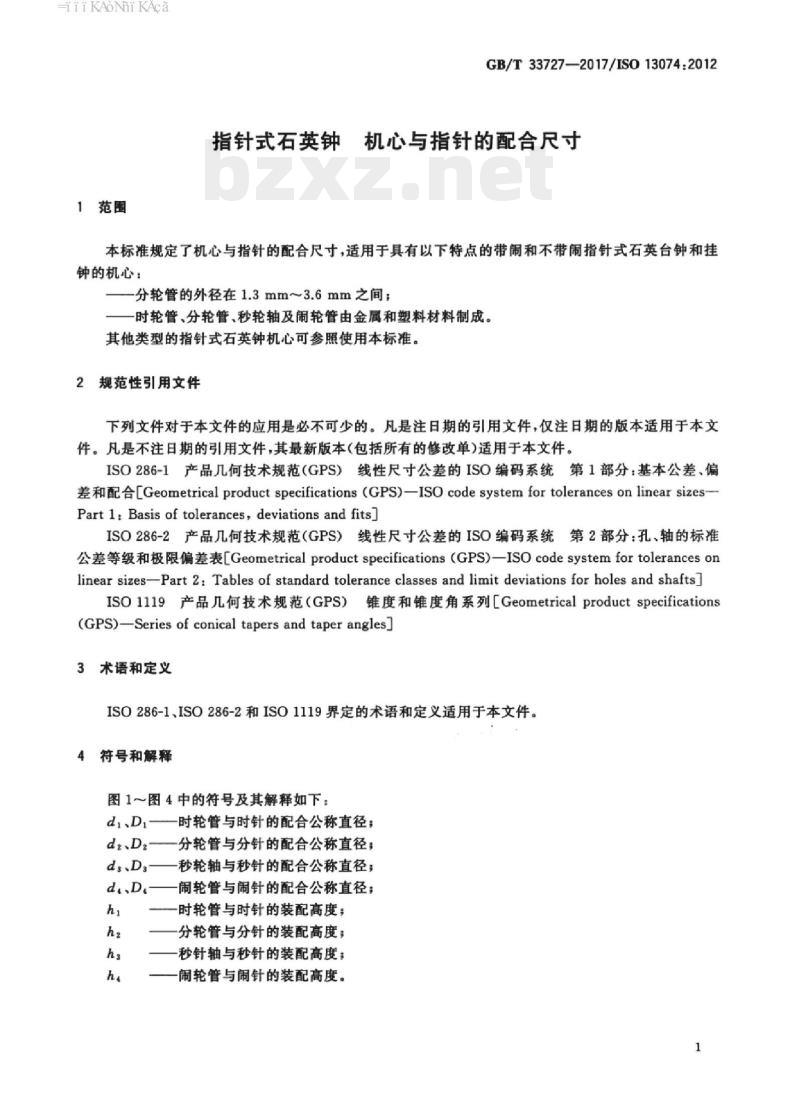

1范围
GB/T33727—2017/ISO13074:2012指针式石英钟机心与指针的配合尺寸本标准规定了机心与指针的配合尺寸，适用于具有以下特点的带闹和不带闹指针式石英台钟和挂钟的机心：
一分轮管的外径在1.3mm~3.6mm之间；时轮管、分轮管、秒轮轴及闹轮管由金属和塑料材料制成。其他类型的指针式石英钟机心可参照使用本标准。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO286-1产品几何技术规范（GPS）线性尺寸公差的ISO编码系统第1部分：基本公差、偏差和配合[Geometricalproductspecifications（GPS)一ISOcodesystemfortolerancesonlinearsizes-Part l: Basis of tolerances, deviations and fitsJISO286-2产品几何技术规范（GPS）线性尺寸公差的ISO编码系统第2部分：孔、轴的标准公差等级和极限偏差表[Geometricalproductspecifications（GPS)一ISOcodesystemfortolerancesonlinear sizes-Part 2: Tables of standard tolerance classes and limit deviations for holes and shaftsJISO1119产品几何技术规范（GPS）锥度和锥度角系列［Geometricalproductspecifications(GPS)-Series of conical tapers and taper angles)3术语和定义
ISO286-1、ISO286-2和ISO1119界定的术语和定义适用于本文件。4符号和解释
图1～图4中的符号及其解释如下：时轮管与时针的配合公称直径：di.Di
d2D—分轮管与分针的配合公称直径：dg.D
秒轮轴与秒针的配合公称直径：闹轮管与闹针的配合公称直径：时轮管与时针的装配高度：
分轮管与分针的装配高度：
秒针轴与秒针的装配高度：
一闹轮管与闹针的装配高度。
iikAoNnikAca
GB/T337272017/IS013074.2012
图1时轮管与时针的配合尺寸
图2分轮管与分针的配合尺寸
图3秒轮轴与秒针的配合尺寸
图4闹轮管与闹针的配合尺寸
注1：时轮管，分轮管，秒轮轴和闹轮管可以是圆锥形或圆柱形，其他形状也是有可能的，如有两个平面（弦切面）的圆柱形。当轮管（或轮轴)是圆锥形时，尺寸d表示的是轮管（或轮轴)的顶端直径。注2：在一些机心中，分轮管和分针是长方形的。本标准中没有考虑这种形状。2
HiiKAoNniKAca
5装配高度和公称直径
5.1不带闹机心
不带闹机心的尺寸见表1。
注：带括号的值是辅助尺寸。
带闹机心
带闹机心的尺寸见表2。
注：带括号的值是辅助尺寸。
6装配配合
表1不带闹机心的尺寸
d和D,
表2带闹机心的尺寸
GB/T33727—2017/IS013074：2012单位为毫米
d，和D2
d.和D，下载标准就来标准下载网
ds和D
ds和D
单位为毫米
经验表明，根据轮轴和指针所用的材料，过盈量值在0.01mm～0.09mm之间，制造商可选取相应的配合公差。
为了得到相应的过盈量，时轮管、分轮管秒轮轴和闹轮管的配合公差可以选用h9js9.5和k9.5。作为辅助公差，可选用d9.5。
7配合锥度
如时轮管、分轮管，秒轮轴和闹轮管是圆锥形时，建议配合锥度在1：50～110之间。iiKAoNniKAca
