【GB国家标准】 家具力学性能试验 第8部分:充分向后靠时具有倾斜和斜倚机械性能的椅子和摇椅稳定性

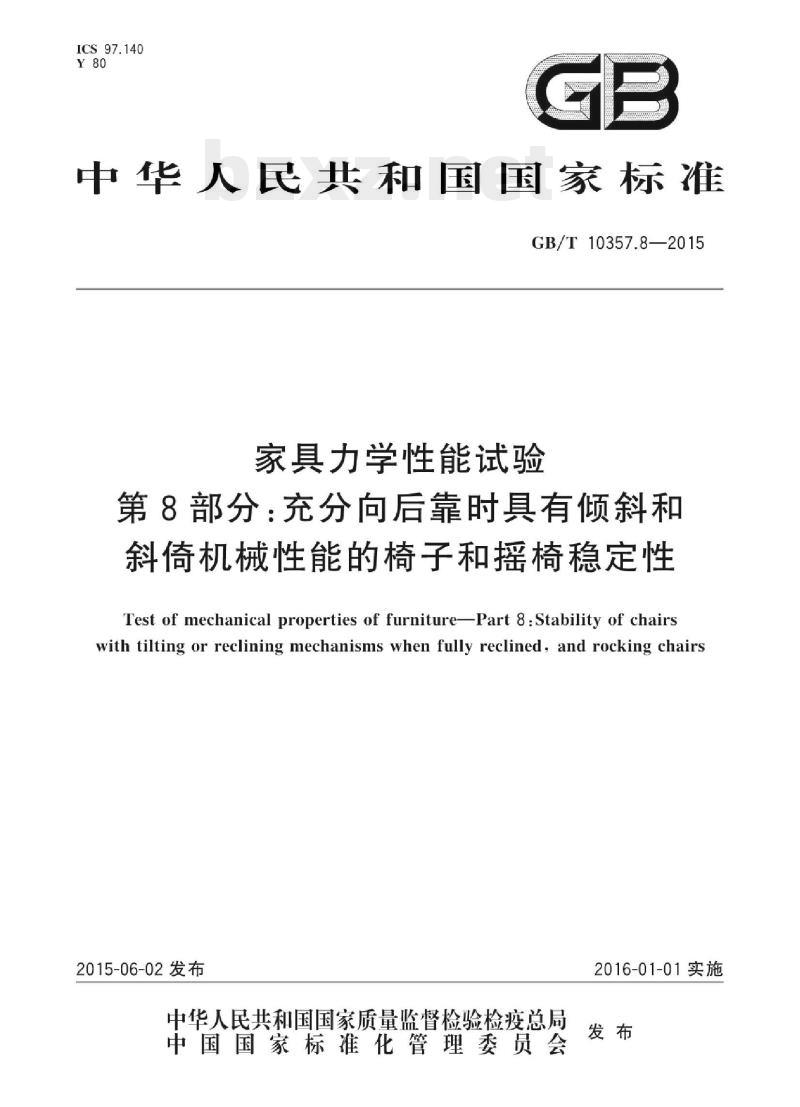

ICS97.140
中华人民共和国国家标准
GB/T10357.8—2015
家具力学性能试验
第8部分：充分向后靠时具有倾斜和斜倚机械性能的椅子和摇椅稳定性Test of mechanical properties of furniture-Part 8:Stability of chairswith tilting or reclining mechanisms when fully reclined, and rocking chairs2015-06-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-01-01实施

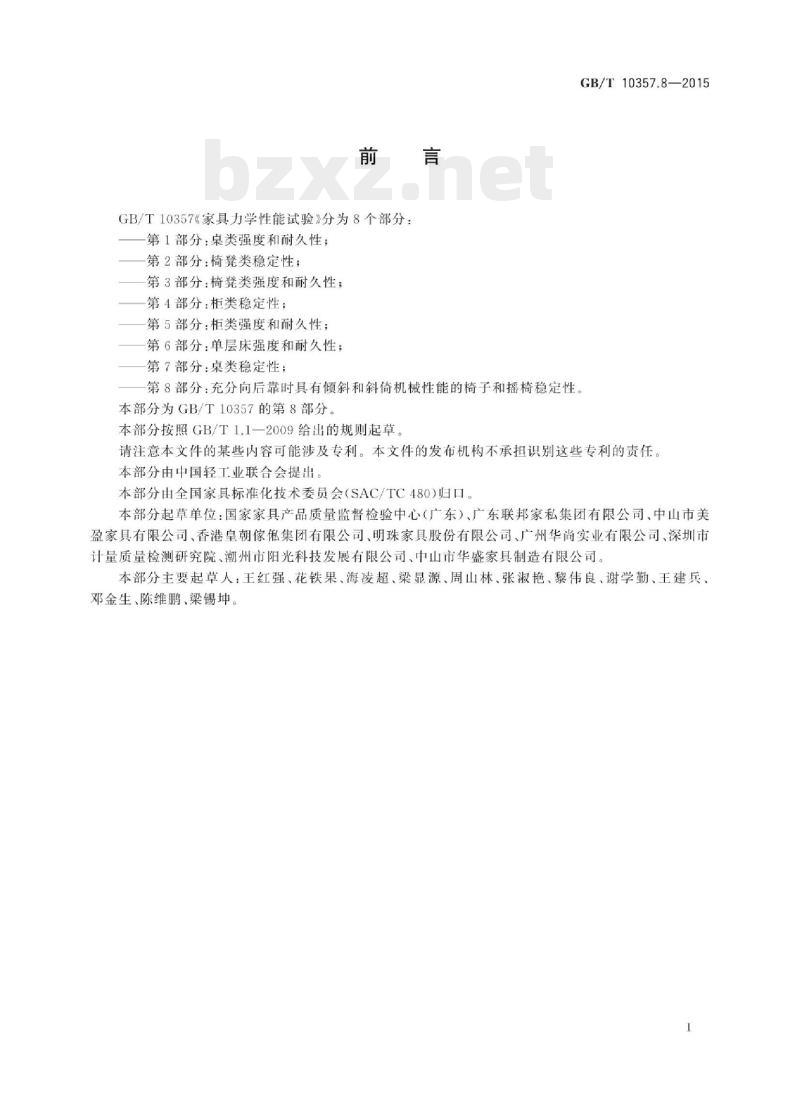

GB/T10357《家具力学性能试验》分为8个部分：第1部分：桌类强度和耐久性；
第2部分：椅凳类稳定性；
第3部分：椅凳类强度和耐久性；一第4部分：柜类稳定性；
第5部分：柜类强度和耐久性：
第6部分：单层床强度和耐久性；一第7部分：桌类稳定性；
第8部分：充分向后靠时具有倾斜和斜倚机械性能的椅子和摇椅稳定性本部分为GB/T10357的第8部分。本部分按照GB/T1.1一2009给出的规则起草。GB/T10357.8—2015
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国轻工业联合会提出。本部分由全国家具标准化技术委员会（SAC/TC480）归口。本部分起草单位：国家家具产品质量监督检验中心（广东）广东联邦家私集团有限公司，中山市美盈家具有限公司，香港皇朝家俬集团有限公司、明珠家具股份有限公司、广州华尚实业有限公司、深圳市计量质量检测研究院、潮州市阳光科技发展有限公司、中山市华盛家具制造有限公司。本部分主要起草人：王红强、花铁果、海凌超、梁显源、周山林、张淑艳、黎伟良、谢学勤、王建兵、邓金生、陈维鹏、梁锡坤。
iKAoNi KAca
-iiiKAoNniKAca

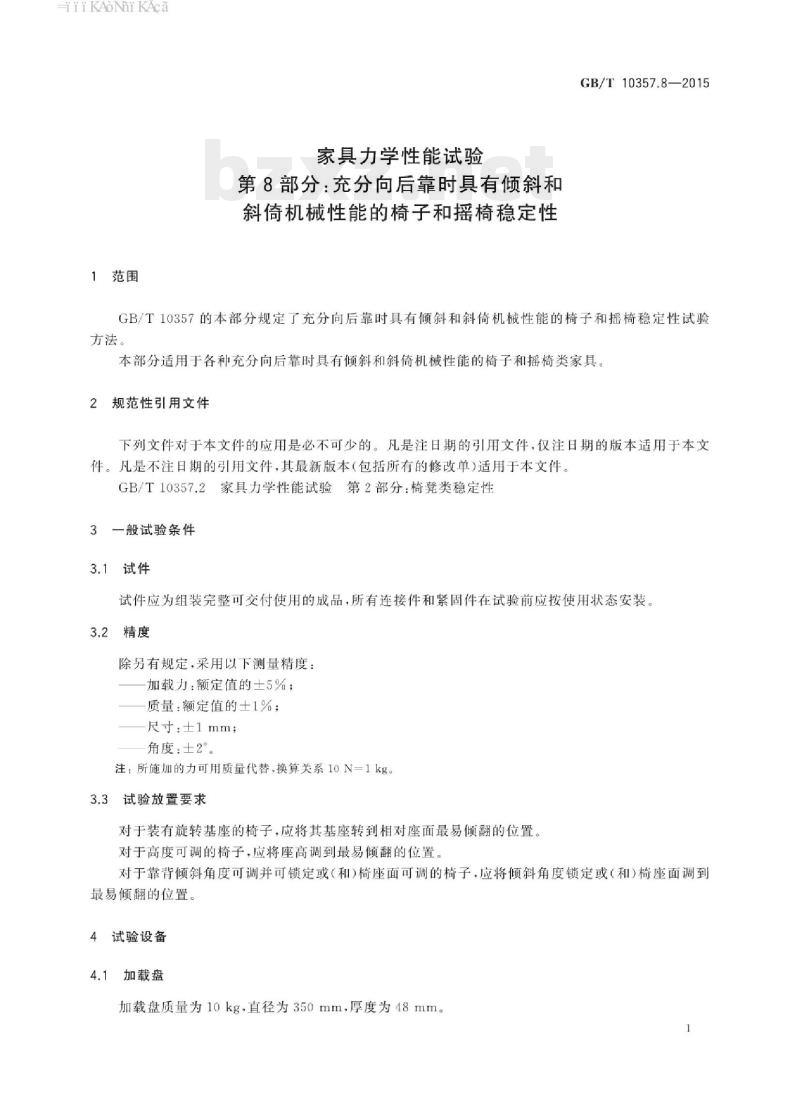

1范围
家具力学性能试验
第8部分：充分向后靠时具有倾斜和斜倚机械性能的椅子和摇椅稳定性GB/T10357.8—2015
GB/T10357的本部分规定了充分向后靠时具有倾斜和斜倚机械性能的椅子和摇椅稳定性试验方法。
本部分适用于各种充分向后靠时具有倾斜和斜倚机械性能的椅子和摇椅类家其。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T10357.2家具力学性能试验
第2部分：椅凳类稳定性
3一般试验条件
3.1试件
试件应为组装完整可交付使用的成品，所有连接件和紧固件在试验前应按使用状态安装3.2精度
除另有规定，采用以下测量精度：加载力：额定值的土5%；
质量：额定值的士1%；
尺寸：±1mm；
一角度：土2°
注：所施加的力可用质量代替，换算关系10N=1kg3.3试验放置要求
对于装有旋转基座的椅子，应将其基座转到相对座面最易倾翻的位置。对于高度可调的椅子，应将座高调到最易倾翻的位置。对于靠背倾斜角度可调并可锁定或（和)椅座面可调的椅子，应将倾斜角度锁定或（和）椅座面调到最易倾翻的位置。
4试验设备
4.1加载盘
加载盘质量为10kg，直径为350mm，厚度为48mm1
iiiKAoNikAca
GB/T10357.8—2015
2加载定位模板
加载定位模板由两个成型件组成，在成型件一端用轴销连接（见图1和图2）。椅座载荷臂应承受20kg的质量，并在座面加载点上进行加载5
说明：
比例尺：1个方格表示20mm。bzxz.net
椅座载荷加载点：
椅背载荷加载点：
模板后部；
模板前部：
模板顶部；
模板底部：
轴心点
椅座成型部件；
椅背成型部件。
图1座面和椅背模板部件表面曲线-iiKAoNiKAca
说明：
椅座载荷加载点：
椅背载荷加载点：
测定椅座椅背夹角的直边；
剖面。
支撑装置
图2加载定位模板
GB/T10357.8—2015
单位为毫米
试验时，对加载盘的主要堆积位置起支撑作用的装置（见图3）。该装置的质量应越轻越好，最大不应超过2.5kg。
单位为毫米
图3支撑装置
iiKANiKAca
GB/T10357.8—2015
试验位置要求
地面应表面光滑、水平、坚固。5试验步骤
倾斜椅稳定性
本方法适用于8≥10°90°≤≤170°的倾斜椅［见图4a）。倾斜椅和应在椅背处于最大倾斜状态下，使用加载定位模板（4.2）进行测量，测量时应在加载定位模板的椅座加载点上加载20kg的质量【见图4b】]
注1：6为椅背与水平面的夹角，注2：为椅背与椅座之间的夹角。紧靠椅背在椅座上加载11个加载盘（4.1)[见图5a）1.如果椅背高度不够，可使用轻质的棒子或平板防止加载盘滑落［见图5b]。
记录椅子是否倾翻。
倾斜椅角度
图4倾斜椅角度测量
b）倾斜椅角度测量
iiiKANiKAca
5.2摇椅稳定性
椅背足够高的倾斜椅
图5倾斜椅稳定性
GB/T10357.8—2015
轻质的棒子
b）椅背不够高的倾斜椅
在椅座上紧靠椅背加载8个加载盘（4.1），若有必要时可使用轻质的绳子固定加载盘，根据实际情况，尽可能使摇椅前倾，或直至椅背支撑表面与水平面垂直（见图6）。在重力作用下，使摇椅自由向后摇（见图7）。记录椅子是否倾翻。
图6摇椅稳定性
-向前摇
-iiiKAoNhikAca
GB/T10357.8—2015
躺椅稳定性
Z和X的确定
摇椅稳定性
自由向后摇
躺椅前部加载盘加载位置与椅座和椅背交点之间的距离（Z和X）的确定见表1和图8注1：乙为在带有脚踏板的躺椅前部放置加载盘的位置点到椅座和椅背交点的距离。注2：X为在不带脚踏板的躺椅前部放置加载盘的位置点到椅座和椅背交点的距离表1Z与X的值
5.3.2带有脚踏板的躺椅稳定性
5.3.2.1椅子测试方法
Z与X的值
GB/T10357.8—2015
对于带有脚踏板的躺椅，本试验方法适用于10°≤0≤55°90°≤≤170°的椅子。通过支撑装置（4.3)在椅背上加载8个加载盘（4.1)，并在与椅座和椅背交点处相距Z（见表1、图8）的脚踏板上加载3个加载盘（4.1)（见图9）。图10为使用支撑装置（4.3)在躺椅上加载加载盘的示意图。记录椅子是否倾翻。
GB/T10357.8—2015
有弹性的绳子
5.3.2.2脚踏板测试方法
图9带有脚踏板的躺椅稳定性
图10带有脚踏板的躺椅稳定性（使用支撑装置）对于具有脚踏板的躺椅：
试验时，若脚踏板会自动折叠处于合拢状态，应根据GB/T10357.2中的规定在脚踏板处于合拢位置时对脚踏板进行向前倾翻试验，记录是否倾翻。试验时，若脚踏板不折叠可以处于伸展状态，应根据GB/T10357.2中的规定在脚踏板处于完全伸展位置时对脚踏板进行向前倾翻试验，记录是否倾翻。8
