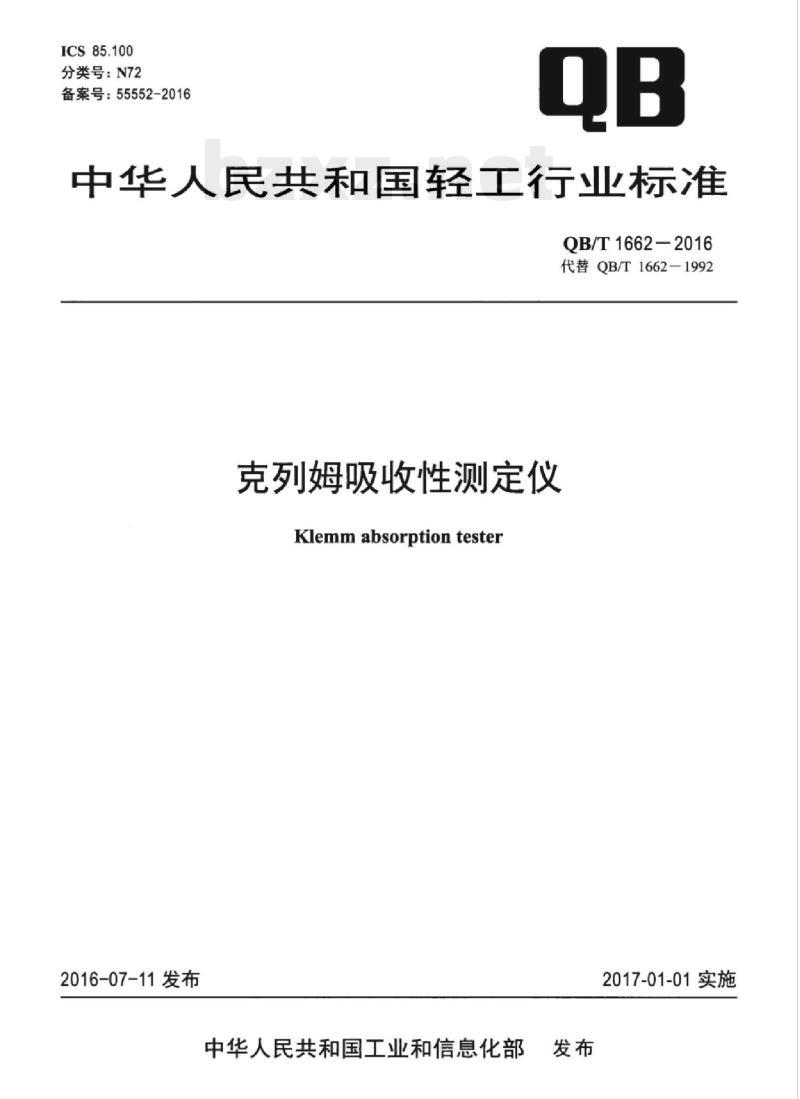

【QB轻工标准】 克列姆吸收性测定仪

ICS85.100
分类号：N72
备案号：55552-2016
中华人民共和国轻工行业标准
QB/T1662-2016下载标准就来标准下载网
代替QB/T1662-1992
克列姆吸收性测定仪
Klemm absorption tester
2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

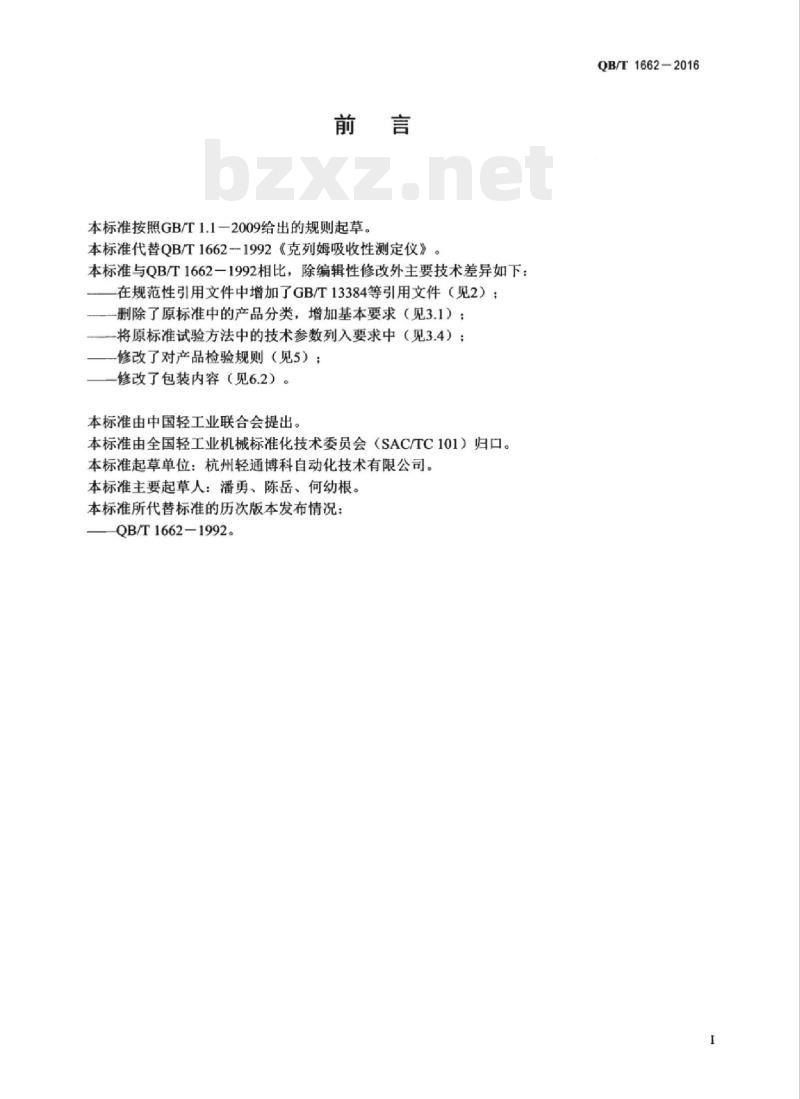

本标准按照GB/T1.1一2009给出的规则起草。本标准代替QB/T1662-1992《克列姆吸收性测定仪》本标准与QB/T1662一1992相比，除编辑性修改外主要技术差异如下：在规范性引用文件中增加了GB/T13384等引用文件（见2）一删除了原标准中的产品分类，增加基本要求（见3.1）：-将原标准试验方法中的技术参数列入要求中（见3.4）：修改了对产品检验规则（见5）：修改了包装内容（见6.2）。
本标准由中国轻工业联合会提出。本标准由全国轻工业机械标准化技术委员会（SACTC101）归口。本标准起草单位：杭州轻通博科自动化技术有限公司。本标准主要起草人：潘勇、陈岳、何幼根本标准所代替标准的历次版本发布情况：QB/T1662-1992。
QB/T16622016
HiiKAoNiKAca
HiiKAoiKAca

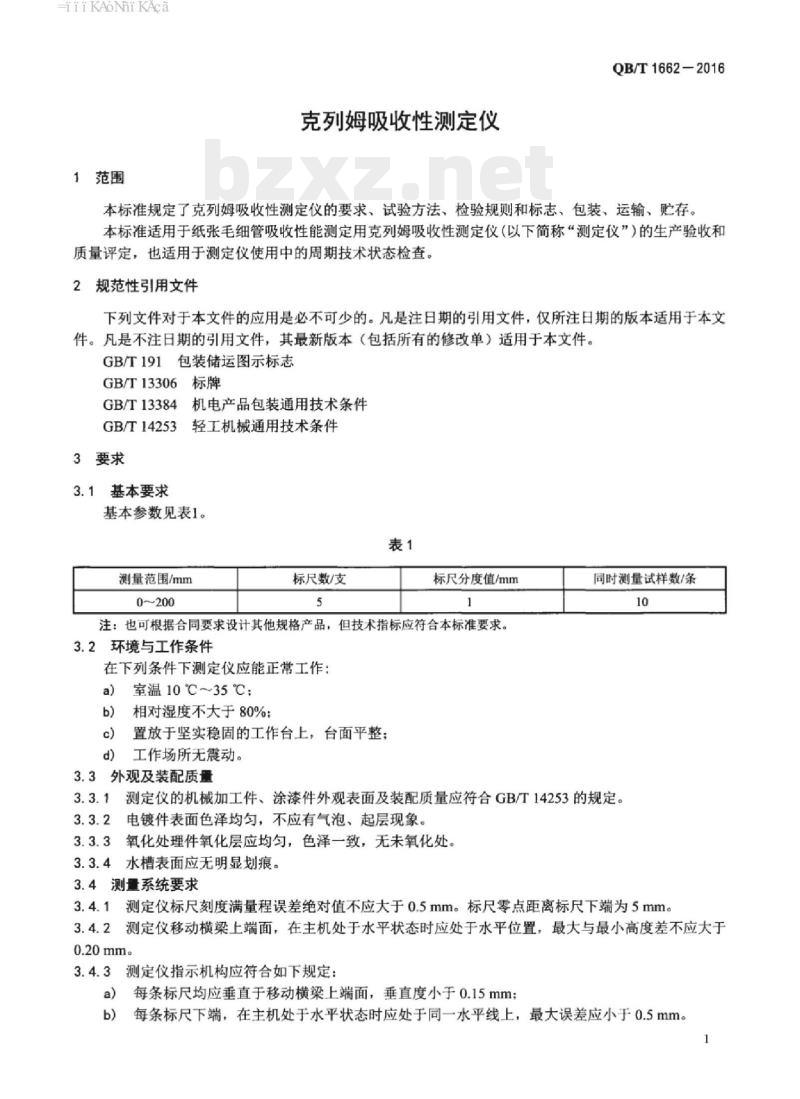

1范围
克列姆吸收性测定仪
QB/T1662-2016
本标准规定了克列姆吸收性测定仪的要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于纸张毛细管吸收性能测定用克列姆吸收性测定仪（以下简称“测定仪”）的生产验收和质量评定，也适用于测定仪使用中的周期技术状态检查。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB/T14253轻工机械通用技术条件3要求
3.1基本要求
基本参数见表1。
测量范围/mm
标尺数/支
标尺分度值/mm
注：也可根据合同要求设计其他规格产品，但技术指标应符合本标准要求。3.2环境与工作条件
在下列条件下测定仪应能正常工作：a）室温10℃～35℃
相对湿度不大于80%：
置放手坚实稳固的工作台上，台面平整：d）工作场所无震动。
3.3外观及装配质量
同时测量试样数/条
3.3.1测定仪的机械加工件、涂漆件外观表面及装配质量应符合GB/T14253的规定。3.3.2电镀件表面色泽均匀，不应有气泡、起层现象。3.3.3氧化处理件氧化层应均匀，色泽一致，无未氧化处。3.3.4水槽表面应无明显划痕。
3.4测量系统要求
3.4.1测定仪标尺刻度满量程误差绝对值不应大于0.5mm。标尺零点距离标尺下端为5mm。3.4.2测定仪移动横梁上端面，在主机处于水平状态时应处于水平位置，最大与最小高度差不应大于0.20mm。
3.4.3测定仪指示机构应符合如下规定：a）每条标尺均应垂直于移动横梁上端面，垂直度小于0.15mm：b）每条标尺下端，在主机处于水平状态时应处于同一水平线上，最大误差应小于0.5mm。HiiKAoiKAca
QB/T1662—2016
测定仪升降机构应符合如下规定：3.4.4
升降灵活，操作方便，定位准确、牢固，横梁不应左右晃动：b）
移动横梁处于最低位置时，每条标尺下端均应处于水面下5mm处。3.4.5测定仪夹持机构应夹样牢固，夹卸和调节试样方便。3.4.6测定仪水槽内应设有溢水隔板，水槽应能平稳置于主机的底座上，水槽无渗漏现象。4检验及校准
4.1外观及装配质量
外观及装配质量按GB/T14253中的有关规定进行检验。4.2标尺刻度误差
4.2.1检验用标准器具
游标卡尺：量程300mm，分度值0.02mm。4.2.2检验方法
在标尺尺面上选择40mm、80mm、120mm、160mm、200mm五点，用游标卡尺分别测量它们与标尺零刻度的距离。
4.3移动横梁
4.3.1检验用标准器具
高度游标卡尺：量程500mm，分度值0.05mm4.3.2检验方法
将主机调至水平，使移动横梁处于最低位置。以底座上平面为基准，用高度游标卡尺分别测量移动横梁上端面左、中、右部三点高度。4.4标尺垂直度
4.4.1检验用标准器具
高度200mm的直角尺与量程为0.02mm~1.00mm的塞尺。4.4.2检验方法
将主机调至水平，使移动横梁处于最低位置。以底座上平面为基准，用直角尺测各标尺正面与侧面，再用塞尺量直角尺垂直面与标尺正面及侧面间的最大间隙，此间隙为测量垂直度。4.5标尺下端高度
4.5.1检验用标准器具
高度游标卡尺：量程500mm，分度值0.05mm。4.5.2检验方法
将主机调至水平，使移动横梁处手最高位置，移开水槽。以底座上平面为基准，用高度游标卡尺分别测量每条标尺下端零位刻线高度，用测量的最大值减最小值。4.6升降机构
转动仪器的升降柄使仪器上的移动横梁上下移动，检查移动横梁机械结构。将仪器调至水平，将水槽放满水（水位刚好溢过中间隔板）后放在标尺下，再将移动横梁放下，使标尺下端浸入水中，检查标尺零位刻线是否同时全部与水面接触。用游标卡尺（4.2.1）测量每一标尺的零位刻线与标尺尖顶端的距离。4.7夹持机构
夹持一试样，并用手轻拉试样，检查夹持力。4.8水槽
将水槽放满水并将其放在一白纸上，30min后检查其是否有渗漏。2
HiiKAoNiKAca
5检验规则
5.1出厂检验
产品制造完成后，检验部门应按本标准和图样的规定进行检验。QB/T1662-2016
每台产品应经制造厂检验合格，并附有合格证书后方可出厂，出厂检验应对本标准规定的要求全部进行检验。
5.2判定规则
经检验，测定仪可计量性能指标全部达到本标准要求判定为合格，非计量一般性能的轻缺陷可返修达到合格。
注：非计量一般性能，指表面质量及对整机计量性能不构成影响的非量化指标。6标志、包装、运输、贴存
6.1标志
每台产品应在明显位置固定产品标牌，标牌应符合GB/T13306的规定，并应有下列内容：a）制造厂名称：
b）产品名称、型号：
c）产品编号及出厂日期：
d）主要技术参数。
6.2包装
产品包装应符合GB/T13384的规定，包装储运图示标志应按GB/T191的规定正确选用，产品包装箱内，应装有下列物件：
a）产品合格证：
b）产品使用说明书；
c）装箱单。
6.3运输
包装后的产品在运输过程中应符合铁路、陆路、水路等交通部门的有关文件规定。对有特殊要求的产品，应规定运输要求。
6.4贮存
包装后的产品应贮存在干燥、通风、防雨的场所，并应平稳放置。在1年贮存期内，不应因贮存不当发生锈蚀等现象。
HiiKAoNiKAca
中华人民共和国
轻工行业标准
克列姆吸收性测定仪
QB/T1662-2016
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010)65241695
网址：http：//chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019-4763
印数：1-200册
定价：16.00元
