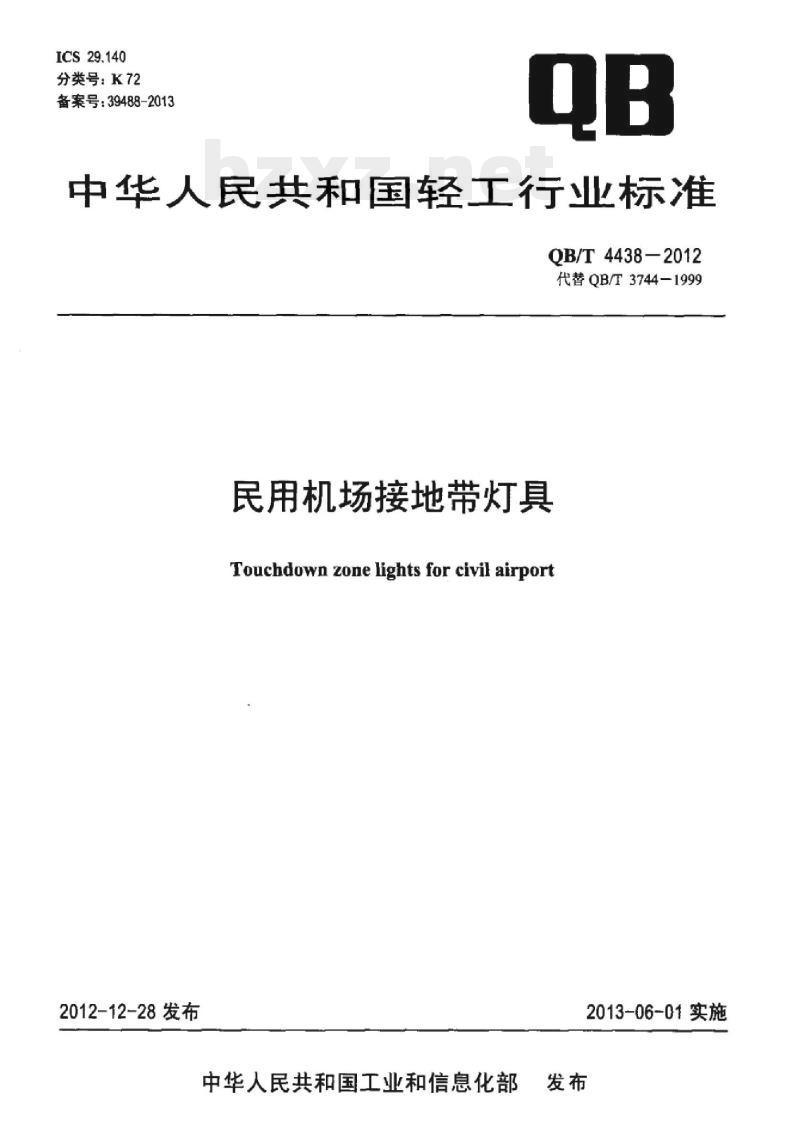

【QB轻工标准】 民用机场接地带灯具

ICS29.140
分类号：K72
备案号：39488-2013
中华人民共和国轻工行业标准
QB/T4438-2012
代替QB/T3744-1999
民用机场接地带灯具
Touchdown zone lights for civil airport2012-12-28发布Www.bzxZ.net
中华人民共和国工业和信息化部2013-06-01实施
本标准根据GB/T1.1-2009的规定进行修订。本标准代替QB/T3744-1999《接地带灯技术条件》。QB/T4438-2012
与QB/T3744一1999相比，本标准修改了标准名称，删除了产品分类、参数和主要尺寸和检验规则，并根据《国际民用航空公约附件十四》修改了接地带灯具光强分布曲线要求的表述。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会灯具分技术委员会（SAC/TC224/SC2）归口。本标准起草单位：国家灯具质量监督检验中心、上海航安机场设备有限公司、国家电光源质量监督检验中心（上海）、上海时代之光照明电器检测有限公司。本标准主要起草人：王晔、施晓红、沈家钦、陈超中。本标准1999年首次制定，本次是第1次修订。1范围

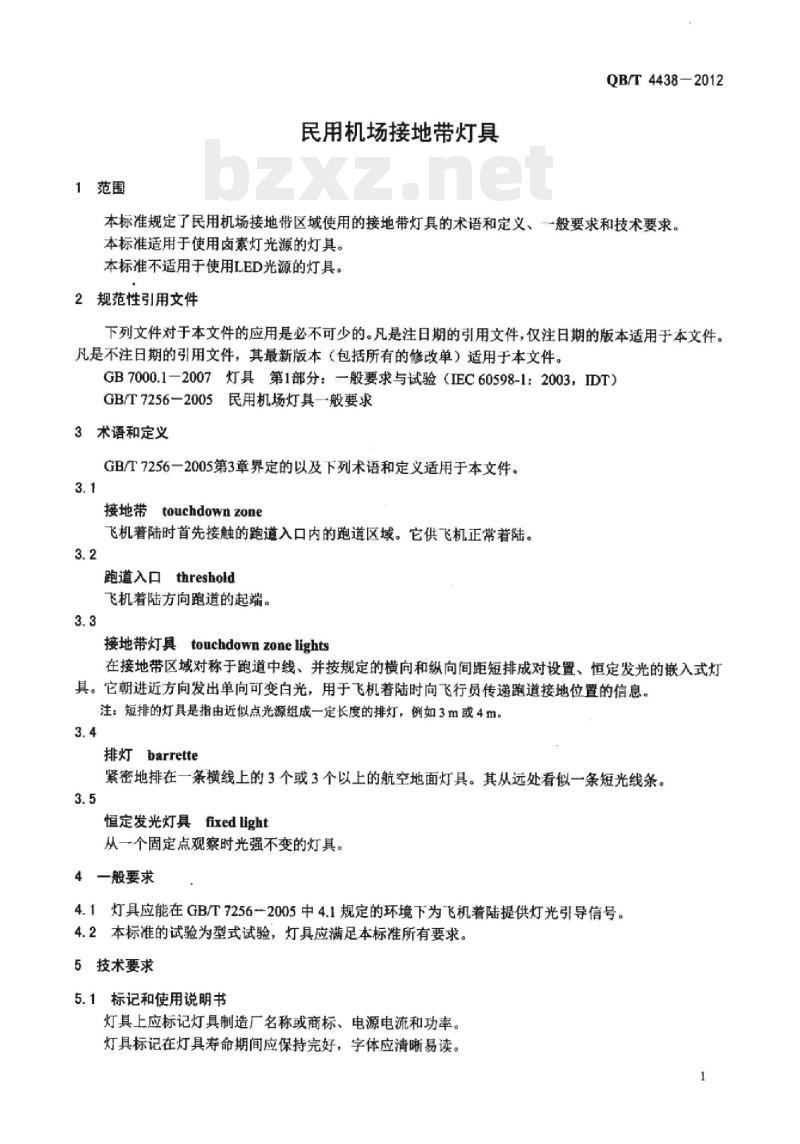

民用机场接地带灯具
QB/T4438-2012
本标准规定了民用机场接地带区域使用的接地带灯具的术语和定义、般要求和技术要求。本标准适用于使用卤素灯光源的灯具。本标准不适用于使用LED光源的灯具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7000.1-2007灯具第1部分：一般要求与试验（IEC60598-1：2003，IDT）GB/T7256-2005民用机场灯具一般要求3术语和定义
GB/T7256一2005第3章界定的以及下列术语和定义适用于本文件。3.1
接地带touchdownzone
飞机着陆时首先接触的跑道入口内的跑道区域。它供飞机正常着陆。3.2
跑道入口threshold
飞机着陆方向跑道的起端。
接地带灯具touchdown zonelights在接地带区域对称于跑道中线、并按规定的横向和纵向间距短排成对设置、恒定发光的嵌入式灯具。它朝进近方向发出单向可变白光，用于飞机着陆时向飞行员传递跑道接地位置的信息。注：短排的灯具是指由近似点光源组成一定长度的排灯，例如3m或4m。3.4
排灯barrette
紧密地排在一条横线上的3个或3个以上的航空地面灯具。其从远处看似一条短光线条。3.5
恒定发光灯具fixed Light
从一个固定点观察时光强不变的灯具。4一般要求
4.1灯具应能在GB/T72562005中4.1规定的环境下为飞机着陆提供灯光引导信号。4.2本标准的试验为型式试验，灯具应满足本标准所有要求。5技术要求
5.1标记和使用说明书
灯具上应标记灯具制造厂名称或商标、电源电流和功率。灯具标记在灯具寿命期间应保持完好，字体应清晰易读。1
iiKAoNiKAca
QB/T4438-2012

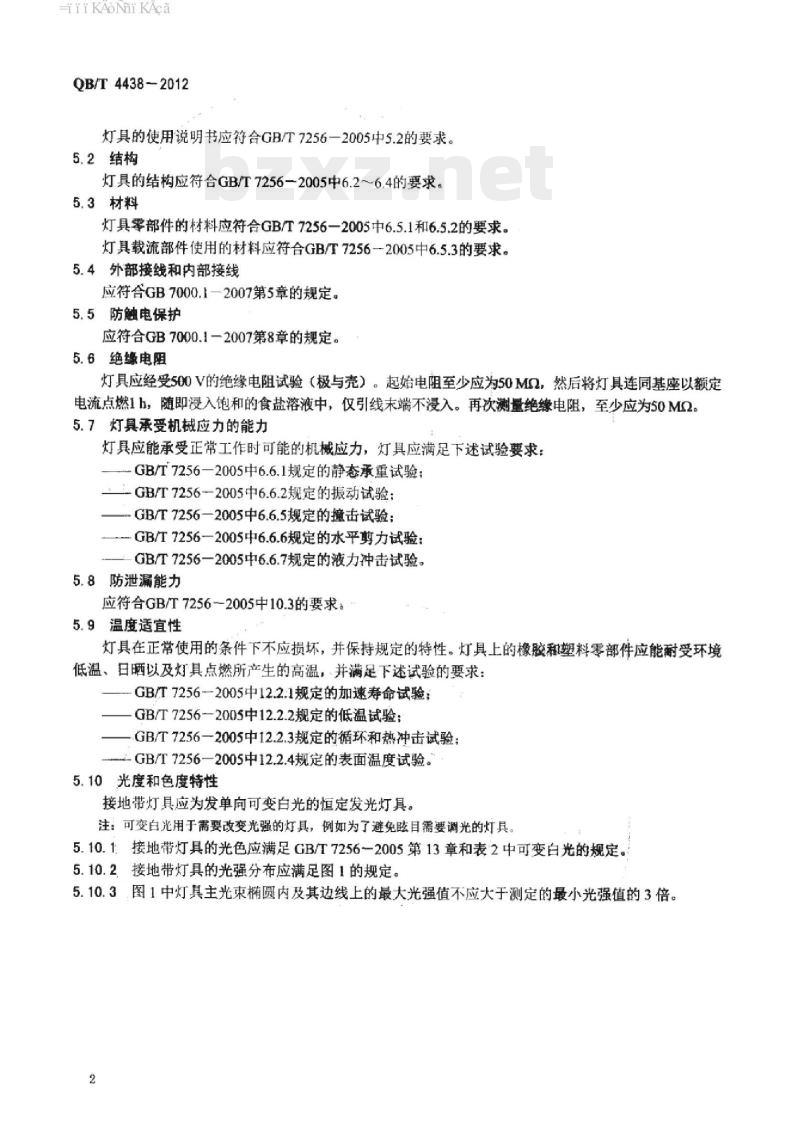

灯具的使用说明书应符合GB/T7256一2005中5.2的要求。5.2结构
灯具的结构应符合GB/T7256-2005中6.2～6.4的要求。5.3材料
灯具零部件的材料应符合GB/T7256一2005中6.5.1和6.5.2的要求。灯具载流部件使用的材料应符合GB/T7256一2005中6.5.3的要求。5.4外部接线和内部接线
应符合GB7000.1一2007第5章的规定。5.5防触电保护
应符合GB7000.1一2007第8章的规定。5.6绝缘电阻
灯具应经受500V的绝缘电阻试验（极与壳）。起始电阻至少应为50MQ，然后将灯具连同基座以额定电流点燃1h，随即浸入饱和的食盐溶液中，仅引线末端不浸入。再次测量绝缘电阻，至少应为50MQ2。5.7灯具承受机械应力的能力
灯具应能承受正常工作时可能的机械应力，灯具应满足下述试验要求：-GB/T7256—2005中6.6.1规定的静态承重试验；-GB/T7256-2005中6.6.2规定的振动试验：-GB/T7256-2005中6.6.5规定的撞击试验GB/T7256—2005中6.6.6规定的水平剪力试验：GB/T7256一2005中6.6.7规定的液力冲击试验。5.8防泄漏能力
应符合GB/T7256-2005中10.3的要求：5.9温度适宜性
灯具在正常使用的条件下不应损坏，并保持规定的特性。灯具上的橡胶和塑料零部件应能耐受环境低温、日晒以及灯具点燃所产生的高温，并满足下述试验的要求：GB/T7256-2005中12.2.1规定的加速寿命试验：GB/T7256-2005中12.2.2规定的低温试验：GB/T7256-2005中12.2.3规定的循环和热冲击试验：-GB/T7256—2005中12.2.4规定的表面温度试验。5.10光度和色度特性
接地带灯具应为发单向可变白光的恒定发光灯具。注：可变白光用于需要改变光强的灯具，例如为了避免眩目需要调光的灯具。5.10.1接地带灯具的光色应满足GB/T7256一2005第13章和表2中可变白光的规定。5.10.2接地带灯具的光强分布应满足图1的规定。5.10.3图1中灯具主光束圆内及其边线上的最大光强值不应大于测定的最小光强值的3倍。2
iiKAoNiKAca
睡自度政
卓巧光强
QB/T4438-2012
注1：曲线计算公式为：号+号
=1，对于曲线1：a-5.0.b=3.5：对于曲线2：a-7.0.b-6.0：对于曲线3：=8.5,b=8.5
注2：光束在水平方向上向跑道中线方向偏4”注3：主光束的平均光强按以下计算：在图1所示的网格点位置测出各点的光强，将代表主光束的椭圆上的和辆圆以内的各网格点上的光强值相加，求出其算术平均值，即为主光束的平均光强值图1接地带灯具等光强图（白光）3
-i KAoNi KAca
中华人民共和
轻工行业标准
民用机场接地带灯具
QB/T4438-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：010)65241695
网址：http：//chlip.com.cnEmai: [email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有侵权必究
书号：155019·3974
印数：1-200册
定价：14.00元
0099310
