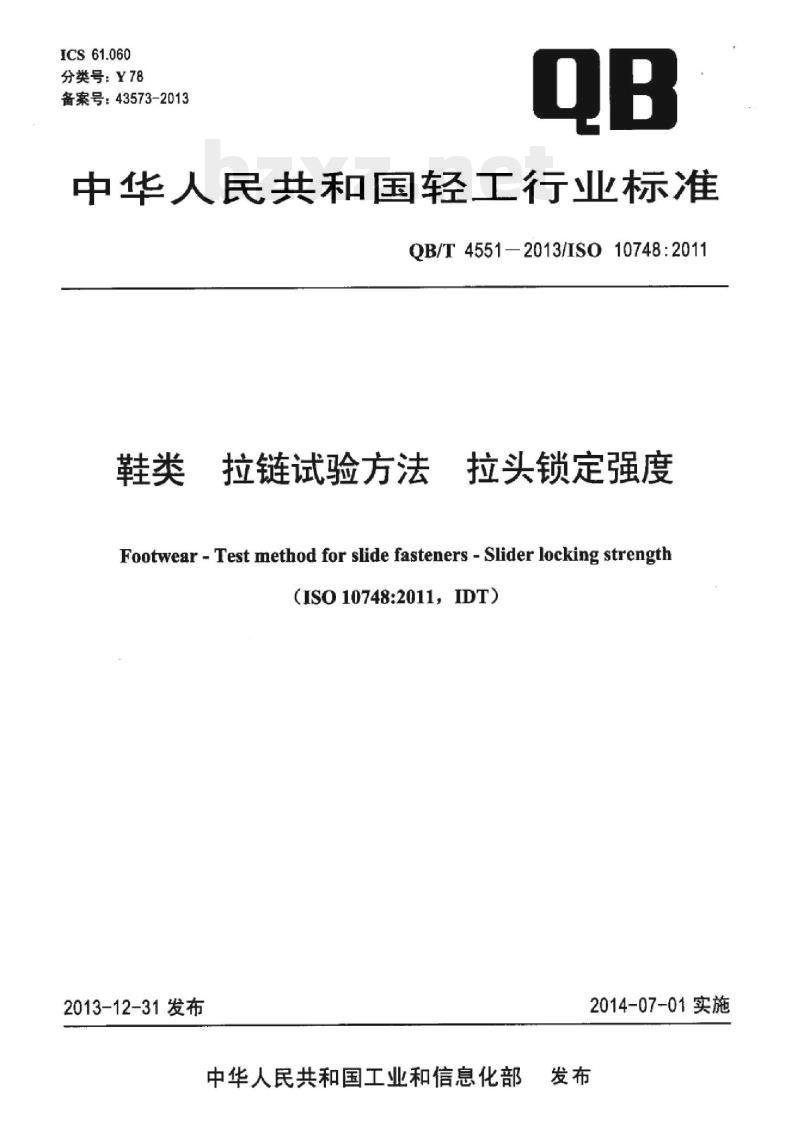

【QB轻工标准】 鞋类拉链试验方法拉头锁定强度

ICS61.060
分类号：Y78
备案号：43573-2013
中华人民共和国轻工行业标准
QB/T4551—2013/ISO10748:2011鞋类
拉链试验方法
拉头锁定强度
Footwear - Test method for slide fasteners - Slider locking strength(ISO10748:2011，IDT)
2013-12-31发布
中华人民共和国工业和信息化部2014-07-01实施

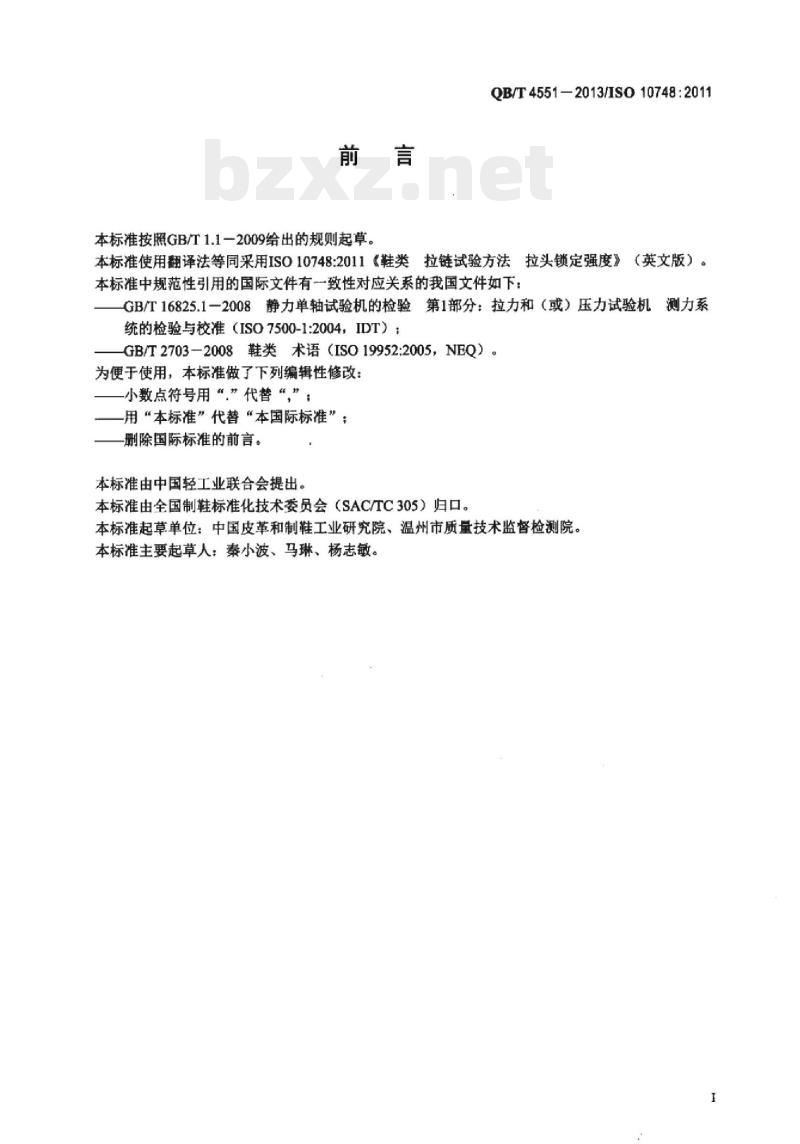

本标准按照GB/T1.1一2009给出的规则起草。QB/T4551—2013/ISO10748:2011本标准使用翻译法等同采用ISO10748:2011《鞋类拉链试验方法拉头锁定强度》（英文版）。本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T16825.1一2008静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准（ISO7500-1:2004，IDT）：GB/T2703-2008鞋类术语（ISO19952:2005，NEQ）为便于使用，本标准做了下列编辑性修改：小数点符号用“”代替“”：
用“本标准”代替“本国际标准”；删除国际标准的前言。

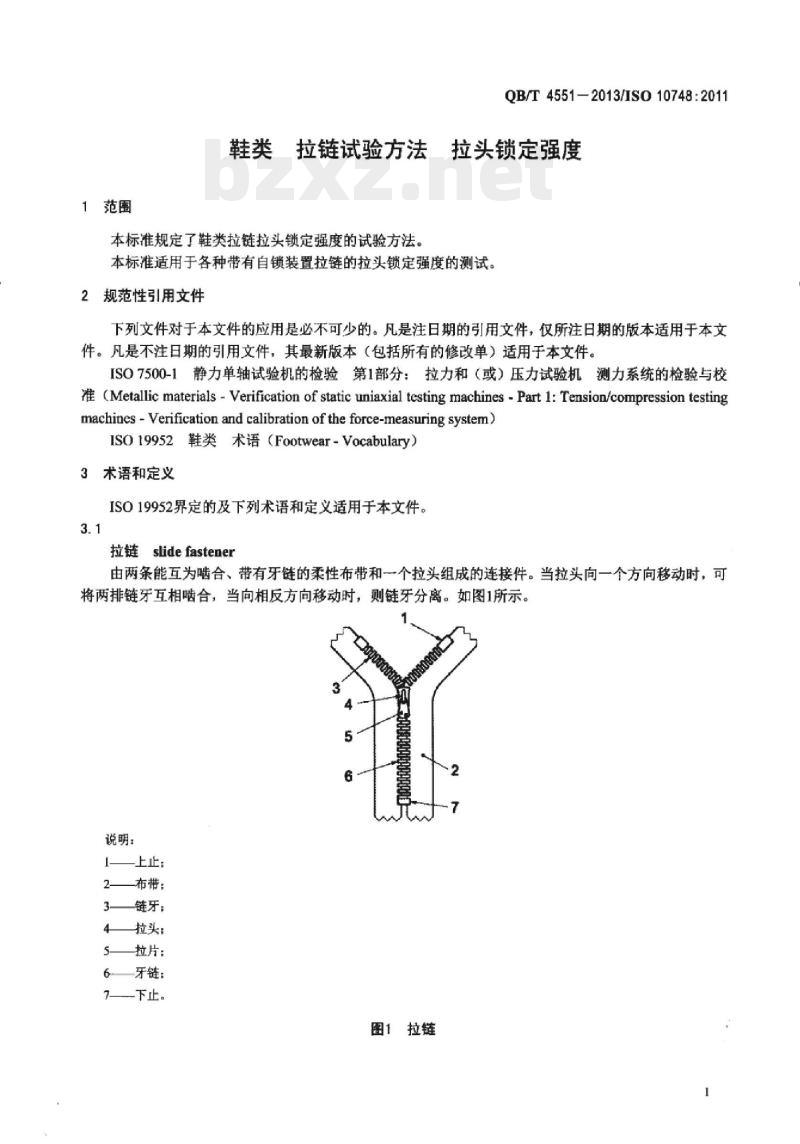

本标准由中国轻工业联合会提出。本标准由全国制鞋标准化技术委员会（SAC/TC305）归口。本标准起草单位：中国皮革和制鞋工业研究院、温州市质量技术监督检测院。本标准主要起草人：秦小波、马琳、杨志敏。1范围
拉链试验方法
本标准规定了鞋类拉链拉头锁定强度的试验方法。QB/T4551-2013/ISO10748:2011
拉头锁定强度
本标准适用于各种带有自锁装置拉链的拉头锁定强度的测试。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO7500-1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准(Metallic materials -Verification of static uniaxial testing machines-Part l:Tension/compression testingmachines -Verification and calibration of the force-measuring system)ISO19952鞋类术语（Footwear-Vocabulary）3术语和定义
ISO19952界定的及下列术语和定义适用于本文件。3.1
拉链slidefastener
由两条能互为啮合、带有牙链的柔性布带和一个拉头组成的连接件。当拉头向一个方向移动时，可将两排链牙互相啮合，当向相反方向移动时，则链牙分离。如图1所示。3
说明：
上止：
布带：
链牙：
4拉头：
拉片；
6牙链：
7——下止。
图1拉链
QB/T4551-2013/ISO10748:2011

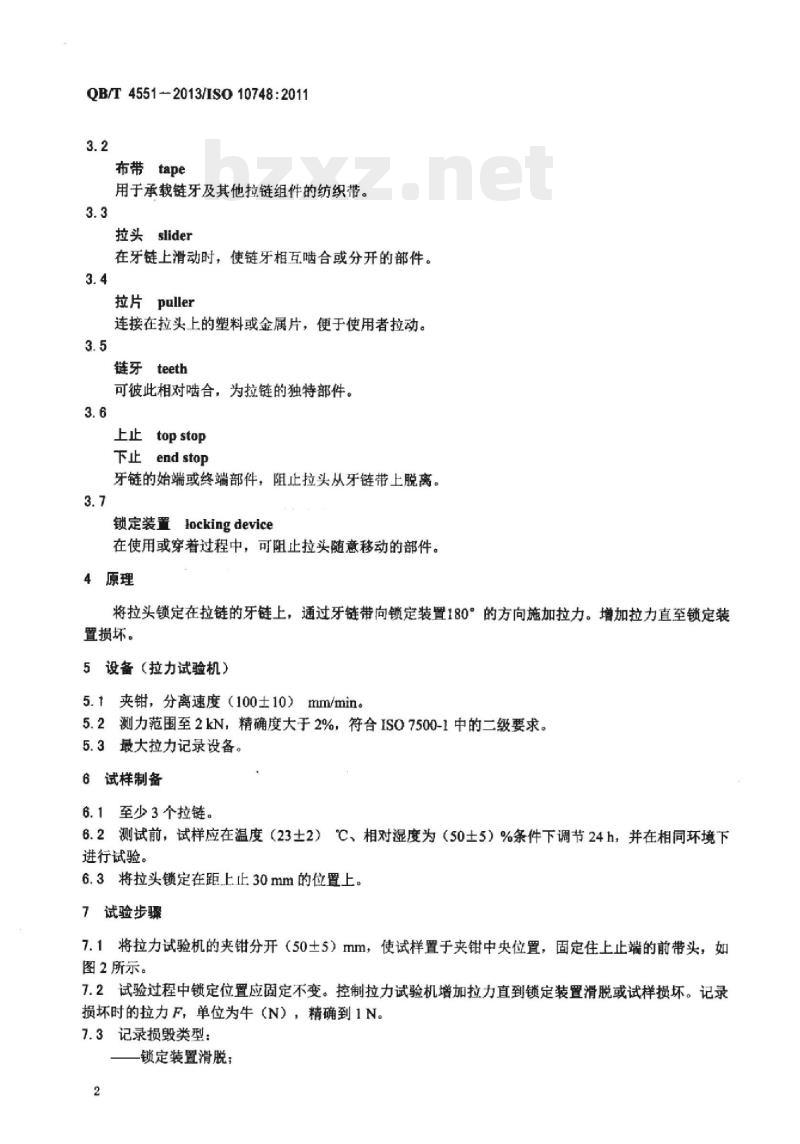

布带tape
用于承载链牙及其他拉链组件的纺织带。3.3
拉头slider
在牙链上滑动时，使链牙相互啮合或分开的部件。3.4
拉片puller
连接在拉头上的塑料或金属片，便于使用者拉动。3.5
链牙teeth
可彼此相对啮合，为拉链的独特部件。3.6
上止topstop
下止endstop
牙链的始端或终端部件，阻止拉头从牙链带上脱离3.7
锁定装置lockingdevice
在使用或穿着过程中，可阻止拉头随意移动的部件。4原理
将拉头锁定在拉链的牙链上，通过牙链带向锁定装置180°的方向施加拉力。增加拉力直至锁定装置损坏。
5设备（拉力试验机）
5.1夹钳，分离速度（100士10）mm/min。5.2测力范围至2kN，精确度大于2%，符合ISO7500-1中的二级要求。5.3最大拉力记录设备。
6试样制备
6.1至少3个拉链。
6.2测试前，试样应在温度（23土2）℃、相对湿度为（50士5）%条件下调节24h，并在相同环境下进行试验。
6.3将拉头锁定在距上止30mm的位置上。7试验步骤
7.1将拉力试验机的夹钳分开（50土5）mm，使试样置于夹钳中央位置，固定住上止端的前带头，如图2所示。
7.2试验过程中锁定位置应固定不变。控制拉力试验机增加拉力直到锁定装置滑脱或试样损坏。记录损坏时的拉力F，单位为牛（N），精确到1N。7.3记录损毁类型：
锁定装置滑脱：
-iiiKAoNiKAca
试样损坏。

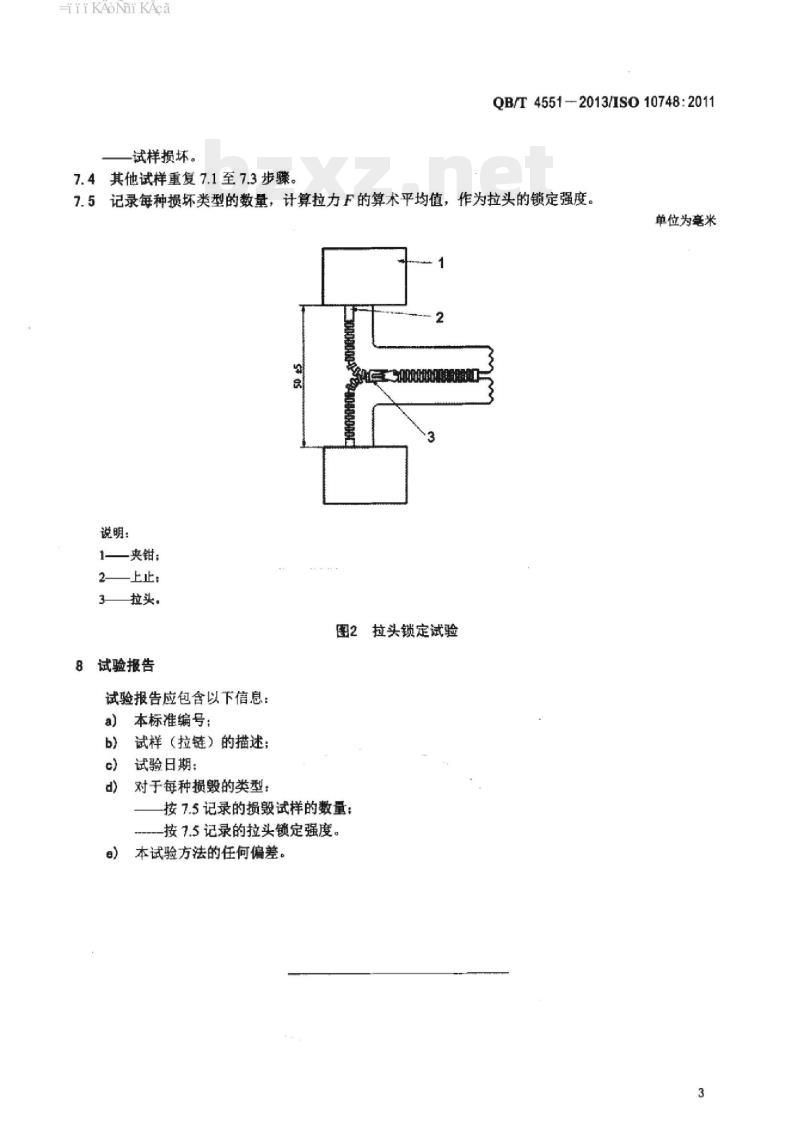

7.4其他试样重复7.1至7.3步骤。QB/T4551-2013/1S010748:2011
7.5记录每种损坏类型的数量，计算拉力F的算术平均值，作为拉头的锁定强度。单位为毫米
说明：
1—夹钳：
2——上止：
3拉头。
图2拉头锁定试验
8试验报告
试验报告应包含以下信息：
a）本标准编号：
试样（拉链）的描述：
试验日期：
对于每种损毁的类型：
按7.5记录的损毁试样的数量：
-按7.5记录的拉头锁定强度，
本试验方法的任何偏差。
iiKAoNiKAca
QB/T4551-2013
BZ002104275
中华人民共和国
轻工行业标准
鞋类拉链试验方法拉头锁定强度QB/T4551-2013/ISO10748:2011
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·4193
印数：1-200册Www.bzxZ.net
定价：14.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
