【QB轻工标准】 手表用尺寸至3mm未注公差的线性尺寸公差

ICS39.040.10
分类号：Y11
备案号：42328-2013

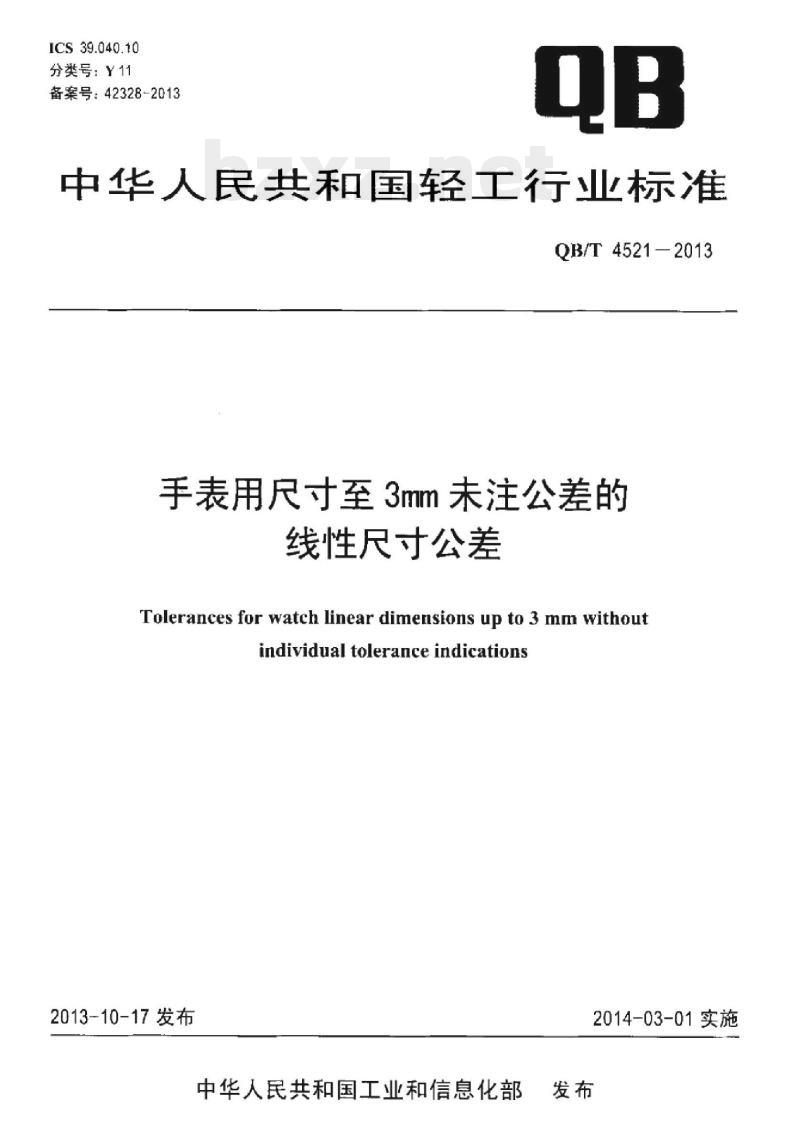

中华人民共和国轻工行业标准
QB/T 4521-2013
手表用尺寸至3mm未注公差的
线性尺寸公差
Tolerances for watch linear dimensions up to 3 mm withoutindividual tolerance indications2013-10-17发布
中华人民共和国工业和信息化部2014-03-01实施

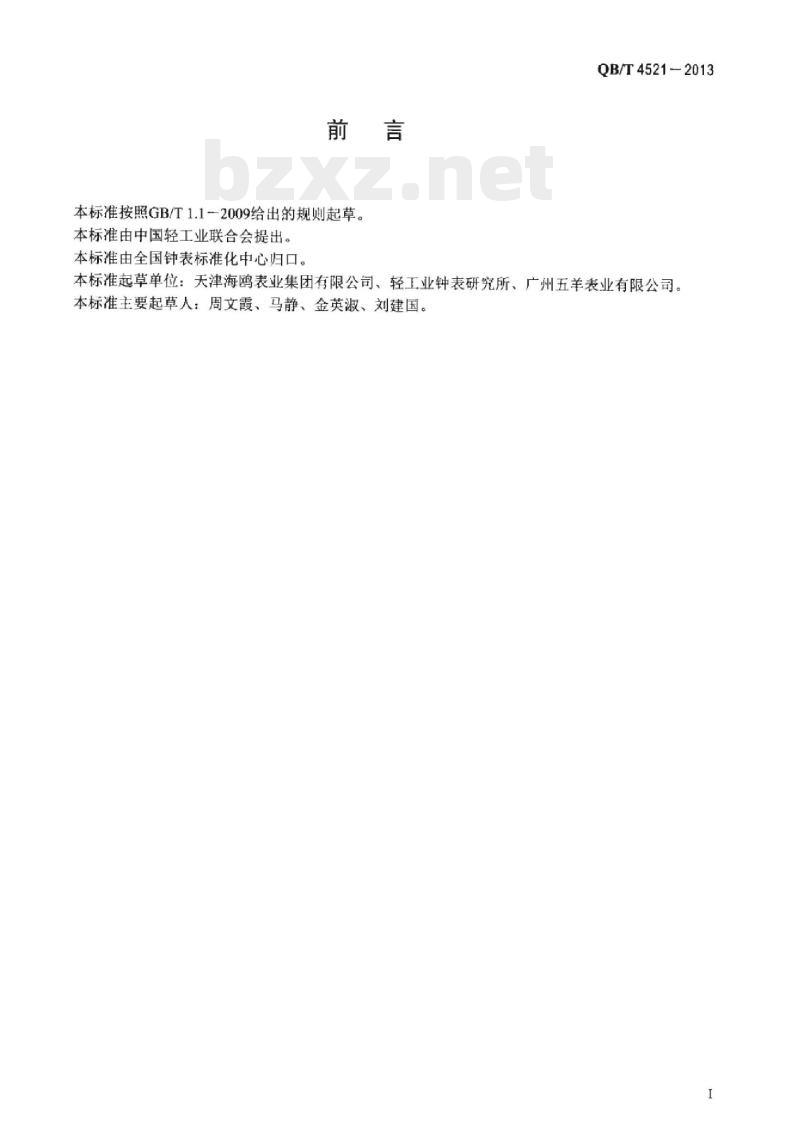

本标准按照GB/T1.1--2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国钟表标准化中心归口。QB/T4521-2013
本标准起草单位：天津海鸥表业集团有限公司、轻工业钟表研究所、广州五羊表业有限公司。本标准主要起草人：周文霞、马静、金英淑、刘建国。H

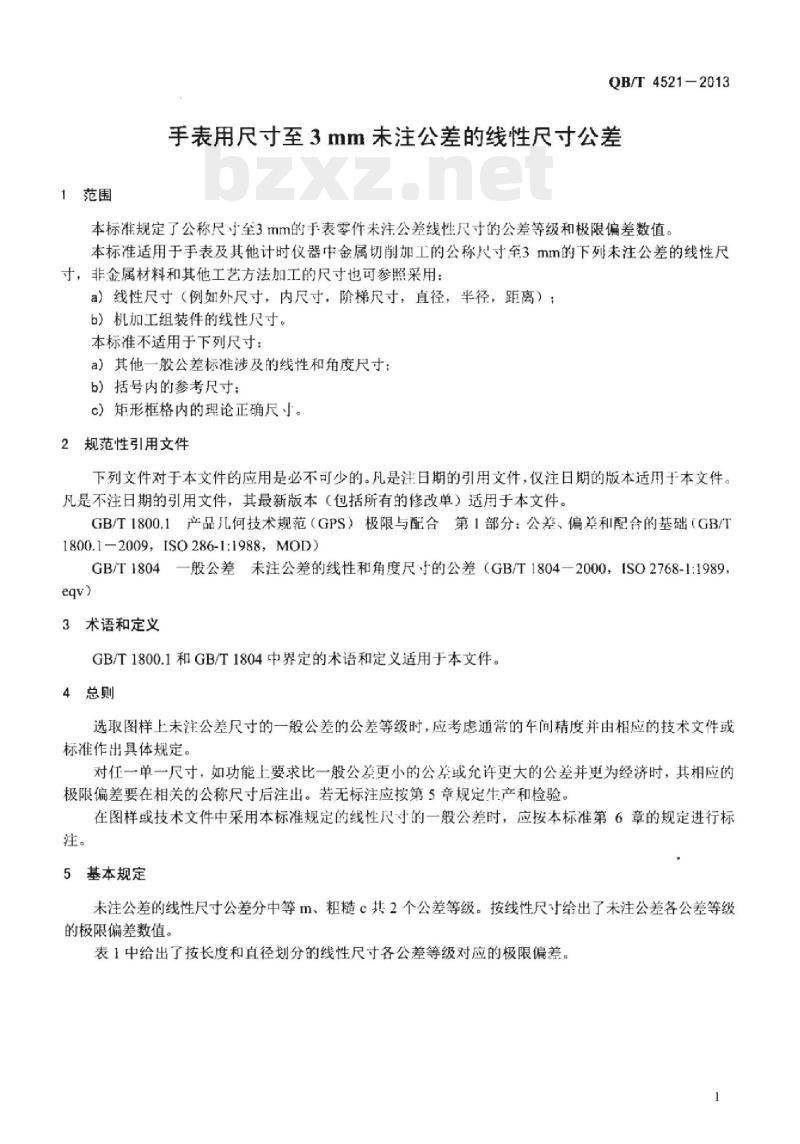

1范围
QB/T4521-2013
手表用尺寸至3mm未注公差的线性尺寸公差本标准规定了公称尺寸至3mm的手表零件未注公差线性尺寸的公差等级和极限偏差数值本标准适用于手表及其他计时仪器中金属切削加工的公称尺寸至3mm的下列未注公差的线性尺寸，非金属材料和其他工艺方法加工的尺寸也可参照采用：a）线性尺寸（例如外尺寸，内尺寸，阶梯尺寸，直径，半径，距离）；b）机加工组装件的线性尺寸。
本标准不适用于下列尺寸：
a）其他一般公差标准涉及的线性和角度尺寸：b）括号内的参考尺寸：
c）矩形框格内的理论正确尺寸。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1800.1产品儿何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础（GB/T1800.1-2009，ISO286-1:1988，MOD)GB/T1804一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，ISO2768-1:1989，eqv)
3术语和定义
GB/T1800.1和GB/T1804中界定的术语和定义适用于本文件。4总则
选取图样上未注公差尺寸的一般公差的公差等级时，应考虑通常的车间精度并由相应的技术文件或标准作出具体规定。
对任一单一尺寸，如功能上要求比一般公差更小的公差或允许更大的公差并更为经济时，其相应的极限偏差要在相关的公称尺寸后注出。若无标注应按第5章规定生产和检验，在图样或技术文件中采用本标准规定的线性尺寸的一般公差时，应按本标准第6章的规定进行标注。
5基本规定
未注公差的线性尺寸公差分中等m、粗糙c共2个公差等级。按线性尺寸给出了未注公差各公差等级的极限偏差数值。
表1中给出了按长度和直径划分的线性尺寸各公差等级对应的极限偏差。-iiiKAoNiKAca
QB/T4521-2013
长度划分
注1：
长度、直径尺
时划分范围
注2：
如有其他要求
表1未注线性尺寸的极限偏差数值基本尺寸分段
直径划分
外尺寸
与材料、
硬度无关。
由供需双方商定
未注公差的图样表示法
单位为音米
若采用本标准规定的未注公差，应在图样标题栏附近或技术要求，技术文件（如企业标准）注明本标准编号及公差等级代号。例如选取中等级时，2
标注为：免费标准bzxz.net
Hii KAoNi KAca

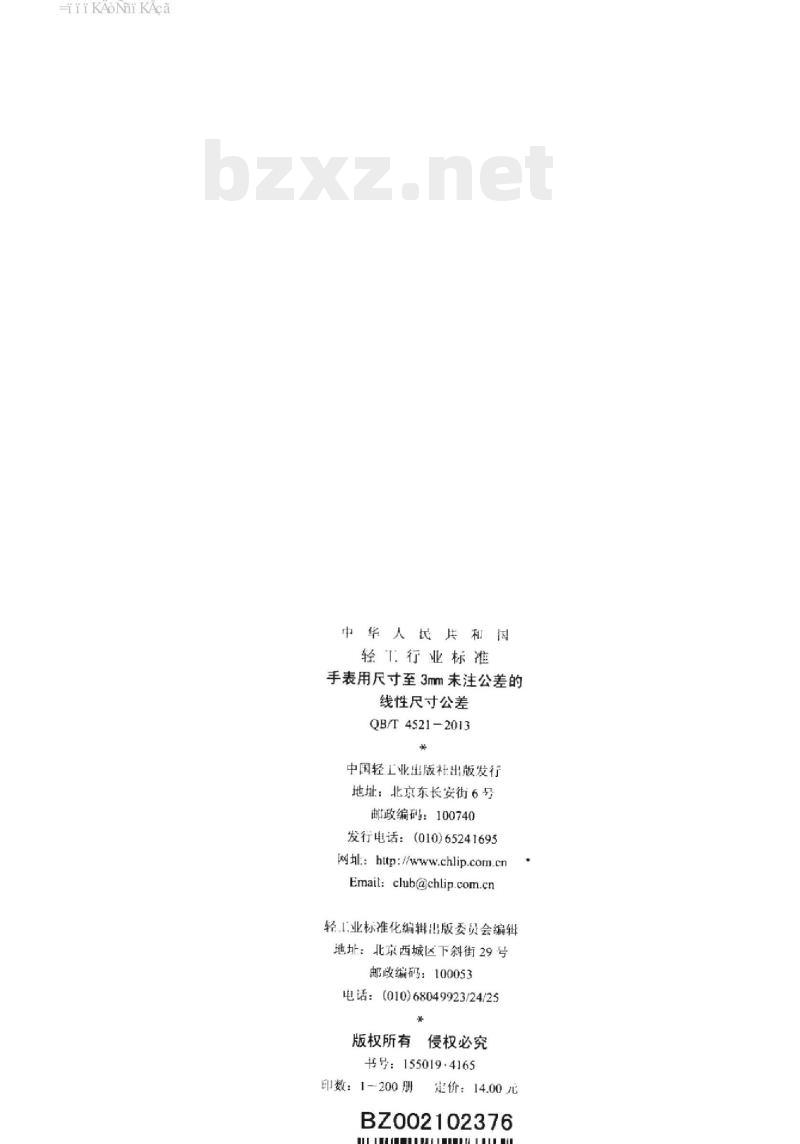

中华人民共和国
轻行业标准
手表用尺寸至3mm未注公差的
线性尺寸公差
QB/T4521-2013
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010)65241695
网l：http://chlip.com.cnEmait:club@chlip.com.cn
轻.1业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有
侵权必究
书号：155019·4165
印数：1-200册
定价：14.00元
BZ002102376
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
