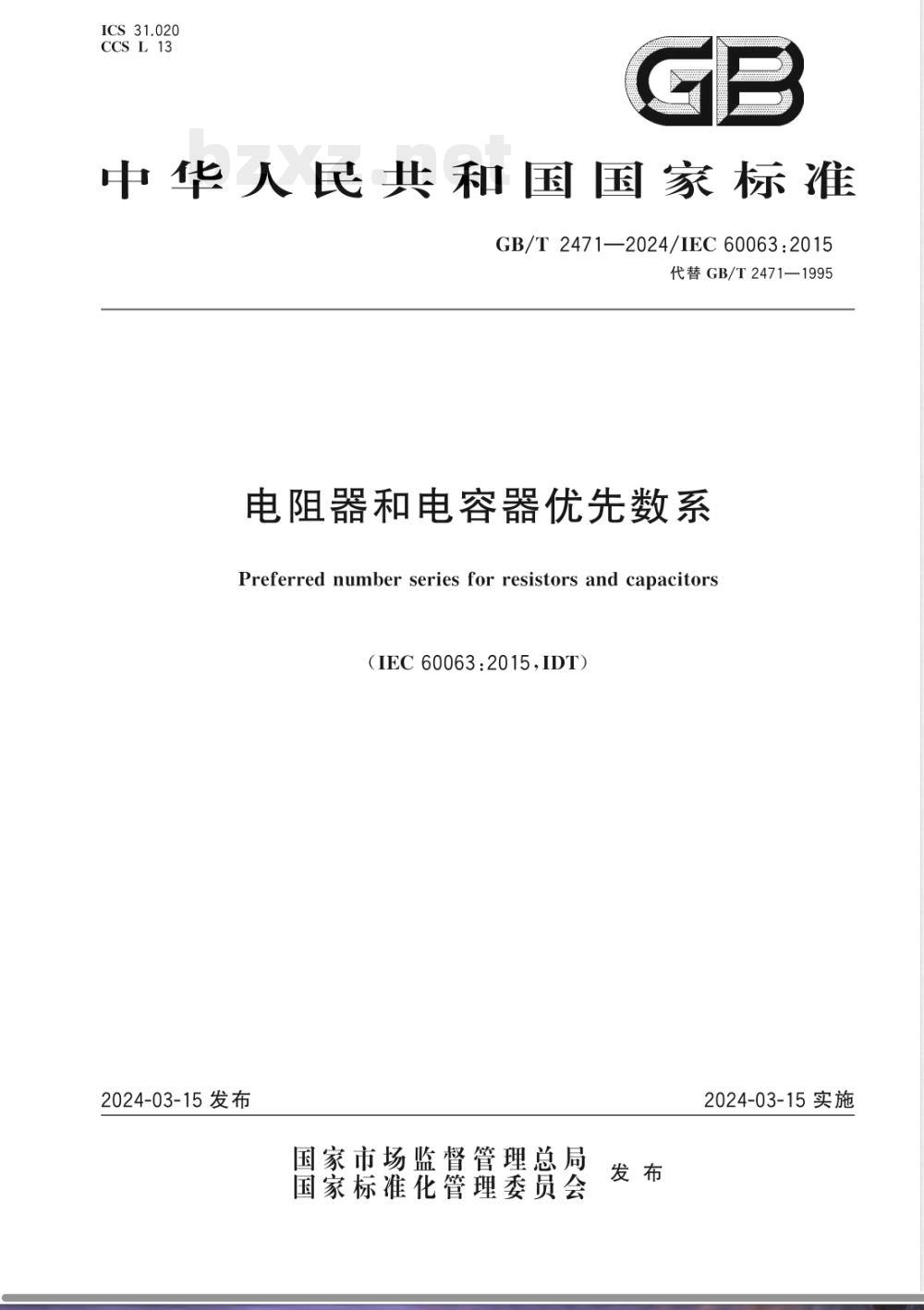

GB/T 2471—2024/IEC 60063:2015代替GB/T2471—1995
电阻器和电容器优先数系
Preferred number series for resistors and capacitors(IEC60063:2015,IDT)
2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-15实施
规范性引用文件
术语和定义
4.1两位有效数字的数系
4.2三位有效数字的数系
5E系列值的应用
5.1E系列值与公差之间的关系
从数值标志和代码的值中推导

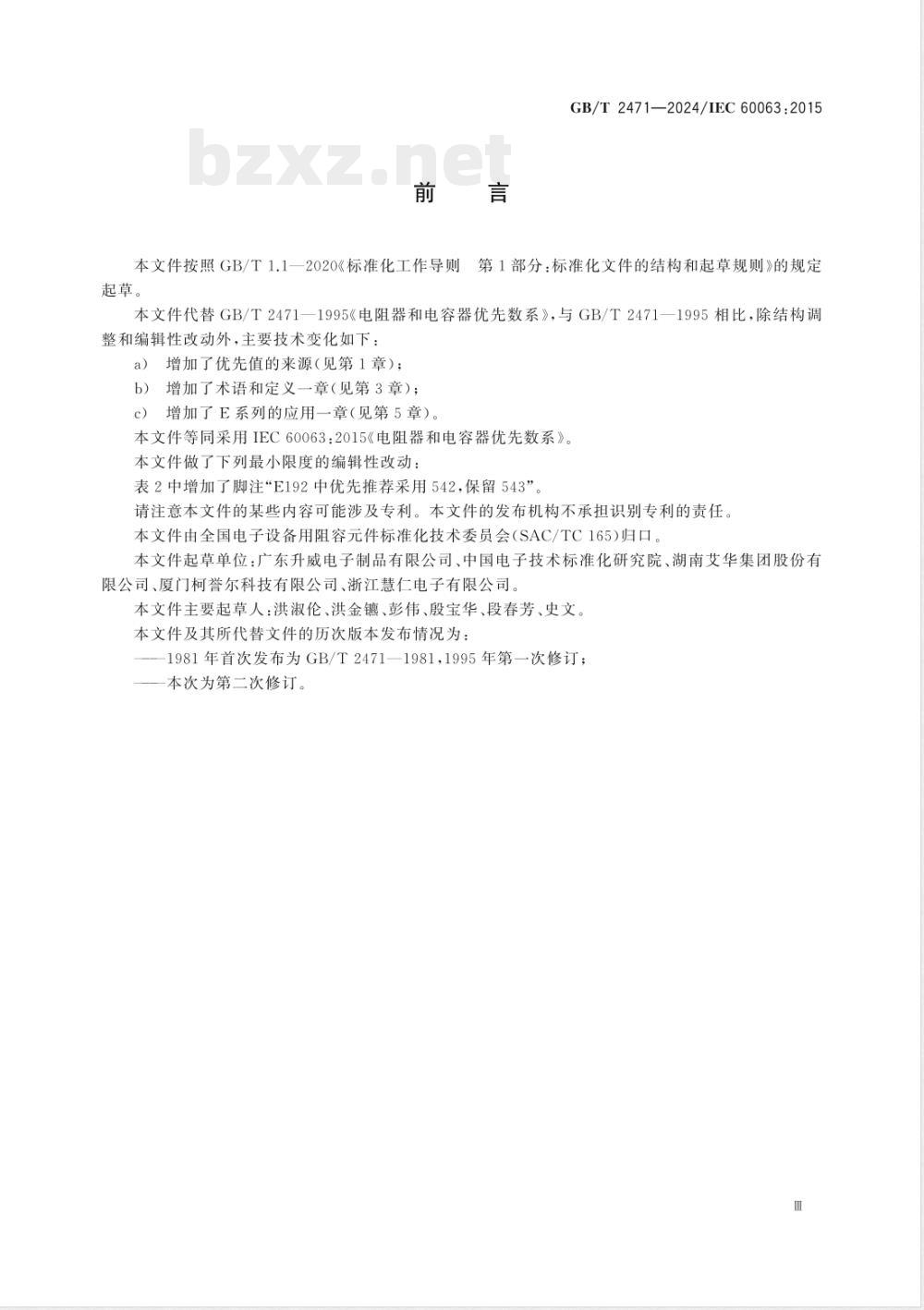

GB/T2471—2024/IEC60063:2015前言
本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T2471—2024/IEC60063:2015第1部分：标准化文件的结构和起草规则》的规定本文件代替GB/T2471—1995《电阻器和电容器优先数系》，与GB/T2471—1995相比，除结构调整和编辑性改动外，主要技术变化如下：a）Www.bzxZ.net
增加了优先值的来源（见第1章）：b）增加了术语和定义一章（见第3章）；增加了E系列的应用一章（见第5章）。c
本文件等同采用IEC60063：2015《电阻器和电容器优先数系》。本文件做了下列最小限度的编辑性改动：表2中增加了脚注“E192中优先推荐采用542，保留543”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国电子设备用阻容元件标准化技术委员会（SAC/TC165)）归口。本文件起草单位：广东升威电子制品有限公司、中国电子技术标准化研究院、湖南艾华集团股份有限公司、厦门柯誉尔科技有限公司、浙江慧仁电子有限公司。本文件主要起草人：洪淑伦、洪金、彭伟、殷宝华、段春芳、史文本文件及其所代替文件的历次版本发布情况为：1981年首次发布为GB/T2471一1981，1995年第一次修订；一本次为第二次修订。
1范围
GB/T2471—2024/IEC60063:2015电阻器和电容器优先数系
本文件为电阻器的电阻值和电容器的电容值提供了一系列优先数值。这些优先数值是以电阻器和电容器各自按照IEC60062标志和代码为基础定义的电阻值和电容值。
注：本文件所定义的优先数值是基于递进比率10确定的.其中r三3×2°，i是0到6范围内的整数，如1210。这些递进比率是在1952年第一版发行之前建立的，由于公差土5、土10%和土20%已标准化并作为商业惯例，所以未考虑采用ISO惯例的1/10体系。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
电阻器和电容器标志代码
IEC60062
注：GB/T2691—2016电阻器和电容器的标志代码（IEC60062：2004，IDT）3术语和定义
下列术语和定义适用于本文件。3.1
Eseries
E系列
从几何级数导出的值，并以其十进倍数所组成的一系列值。注：r是在十进倍数值中的基本数数量，它在E系列中以E，的名称给出，例如：E24表示每十进倍数值中含有24个基本数的数列。
4数系
4.1两位有效数字的数系
表1给出了具有两位有效数字的E24、E12、E6和E3系列的十进制倍数值和约数值。表1两位有效数字的系列值
GB/T2471—2024/IEC60063:2015两位有效数字的系列值（续）
E24系列是由以下理论数修约到两位有效数字的数值组成的几何数中导出的，见公式（1）：...(1)
=(2/10)\
式中：
E24系列值；
-正整数或负整数。
注：E24系列值在27至47之间及数值82是根据精确的数学规律转移得出的。然而考虑到该系列的历史关联性，即该系列在1952年发行本文件第一版之前就已经建立，因此本文件不适合纠正这种偏差。E12系列是从E24系列中派生出来的，是隔项省略而成，同样E6系列是从E12系列派生出来的，E3系列是从E6系列派生出来的，均是隔项省略而成，三位有效数字的数系
表2给出了具有三位有效数字的E192、E96和E48系列值。2
E192中推荐采用542，保留543
三位有效数字的系列值
GB/T2471—2024/IEC60063:2015E192
GB/T2471—2024/IEC60063:2015E192系列是由以下理论数修约到三位有效数字的数值组成的几何数中导出的，见公式（2）：U=（19/10）\
式中：
—E192系列值；
n正整数或负整数。
（2）
E96系列是从E192系列中派生出来的，是隔项省略而成，同样E48系列是从E92系列派生出来的，也是隔项省略而成。
5E系列值的应用
5.1E系列值与公差之间的关系
元件的范围值通常带有一个公差，如值的范围是一个给定值加给定的公差，即该给定值减去和加上给定公差所定义的范围，与下一个后续值的公差范围没有明显重叠。它表明任何范围的元件公差与递进比率之间存在固定关系。
表3给出了具有对称公差的元件所推荐的E系列值和对应的公差。表3公差和推荐的E系列值
超出±20
严于±1
表3所示的关系适用于电阻器。
E系列值
对于电容器来说，E系列值通常不使用超过两个有效数字定义电容值，如E48或以上的E系列均不采用。通常将公差士1%与E24列系值一起使用。对于不对称公差的元件，可考虑采用类似的方法注：公差严于士1%的，可能E系列的十进制倍数系超过192个数值，例如，一个假设序列有384个数值。但是，数字的定义具有三个有效数字的值不能提供足够精确的分辨率来建立如此大的系列。此外，所有已建立和实用的代码和标志系统的分辨率都限制在三个有效数字，因此对使用超过三个有效数字的数值构成限制，5.2从数值标志和代码的值中推导IEC60062标志和代码体系对于两个有效数字和三个有效数字的值的表示方法进行了规定。这些标志和代码也有对应的允许公差。但是，许多情况下，元件上用于标注的可用空间太小，不能标注出允许公差的信息，在这种情况下通常就不采用表3的规定，常见的做法是用一个数字分辨率代码表示E系列值和公差，例如：
三个代码表示具有两位有效数字的值，E24或更低的E系列值，其公差不小于土5%：4
GB/T2471-2024/IEC60063：2015四个代码表示具有三位有效数字的值，E48或更高的E系列值，公差为士2%或更严。从上述例子可以看出，表3的规定并不是一种固定的模式，不应将其视为通用关系，它仅是预定选项，例如E24和士5%，E96和士1%。在实际应用中，E系列和公差的应用还取决于所需元件的精确度及相关规范。
