【国家标准】 超高清晰度电视系统节目制作和交换参数值

ICS33.160
CCS M 61

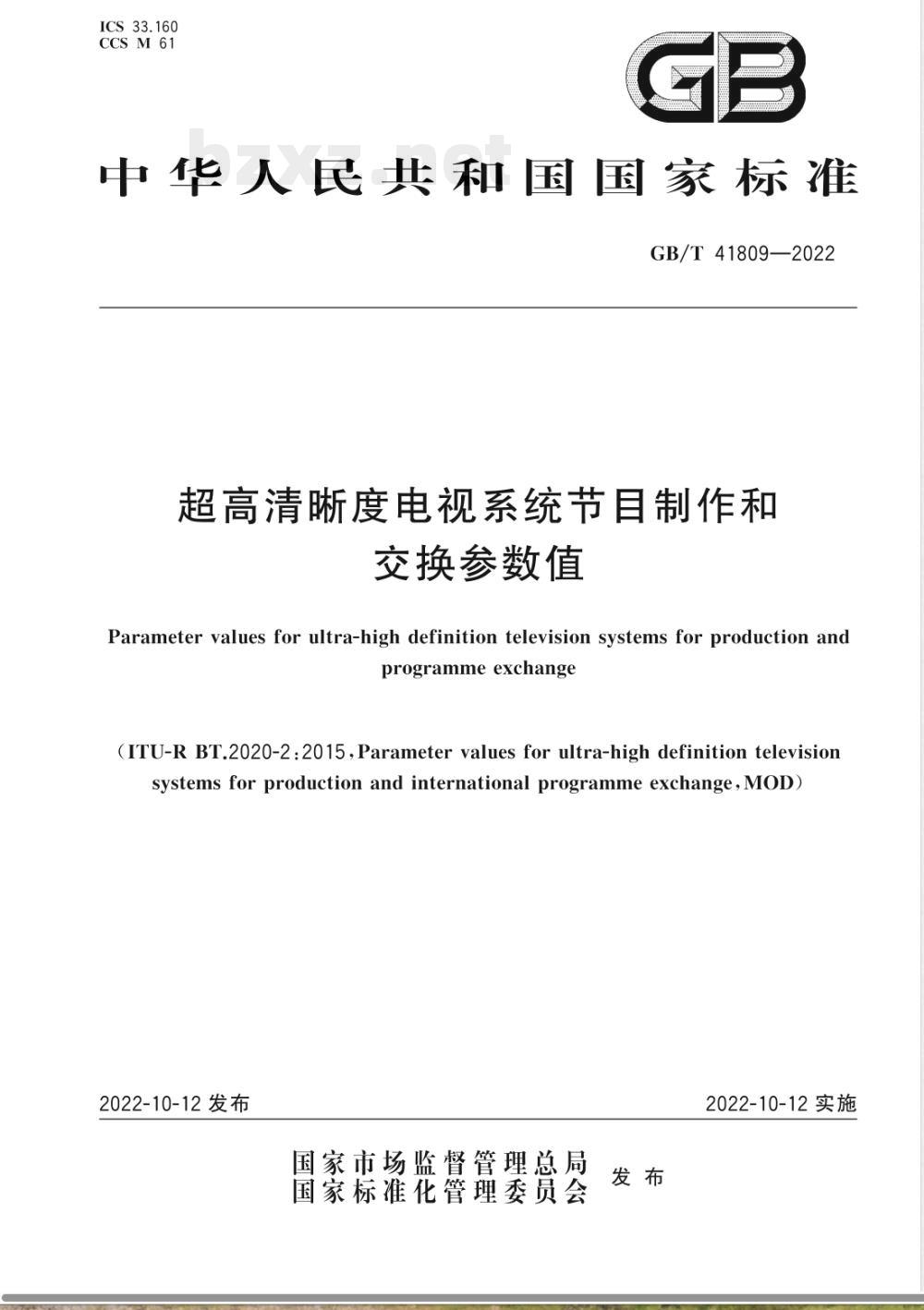

中华人民共和国国家标准
GB/T41809—2022
超高清晰度电视系统节目制作和交换参数值
Parameter values for ultra-high definition television systems for production andprogrammeexchange
(ITU-R BT.2020-2 :2015 , Parameter values for ultra-high definition televisionsystems for production and international programme exchange, MOD)2022-10-12 发布
国家市场监督管理总局
国家标准化管理委员会
2022-10-12实施
GB/T41809—2022

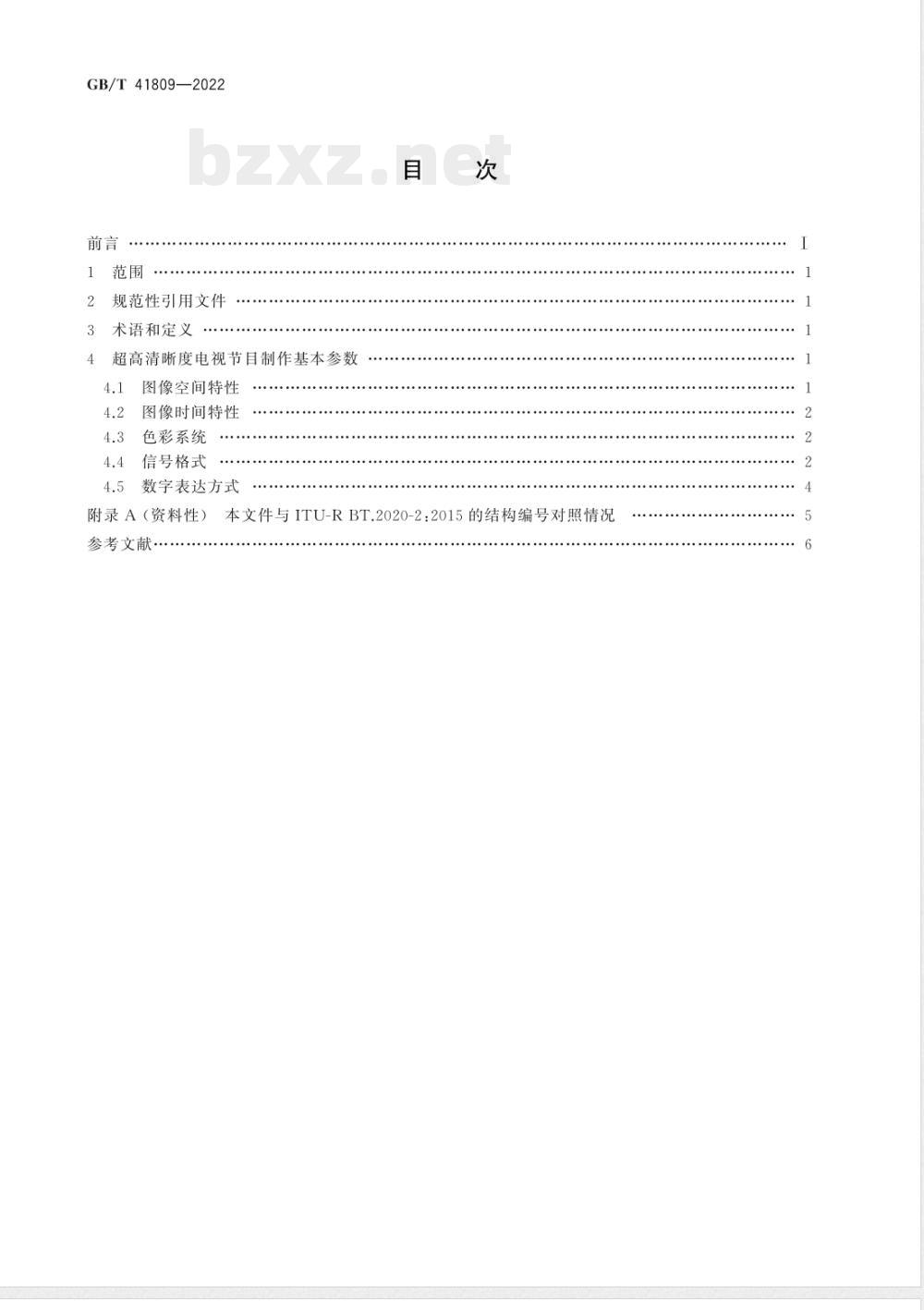

规范性引用文件
术语和定义
超高清晰度电视节目制作基本参数4.1
图像空间特性
图像时间特性
色彩系统
信号格式
数字表达方式
附录A（资料性）本文件与ITU-RBT.2020-2：2015的结构编号对照情况参考文献，
GB/T 41809—2022

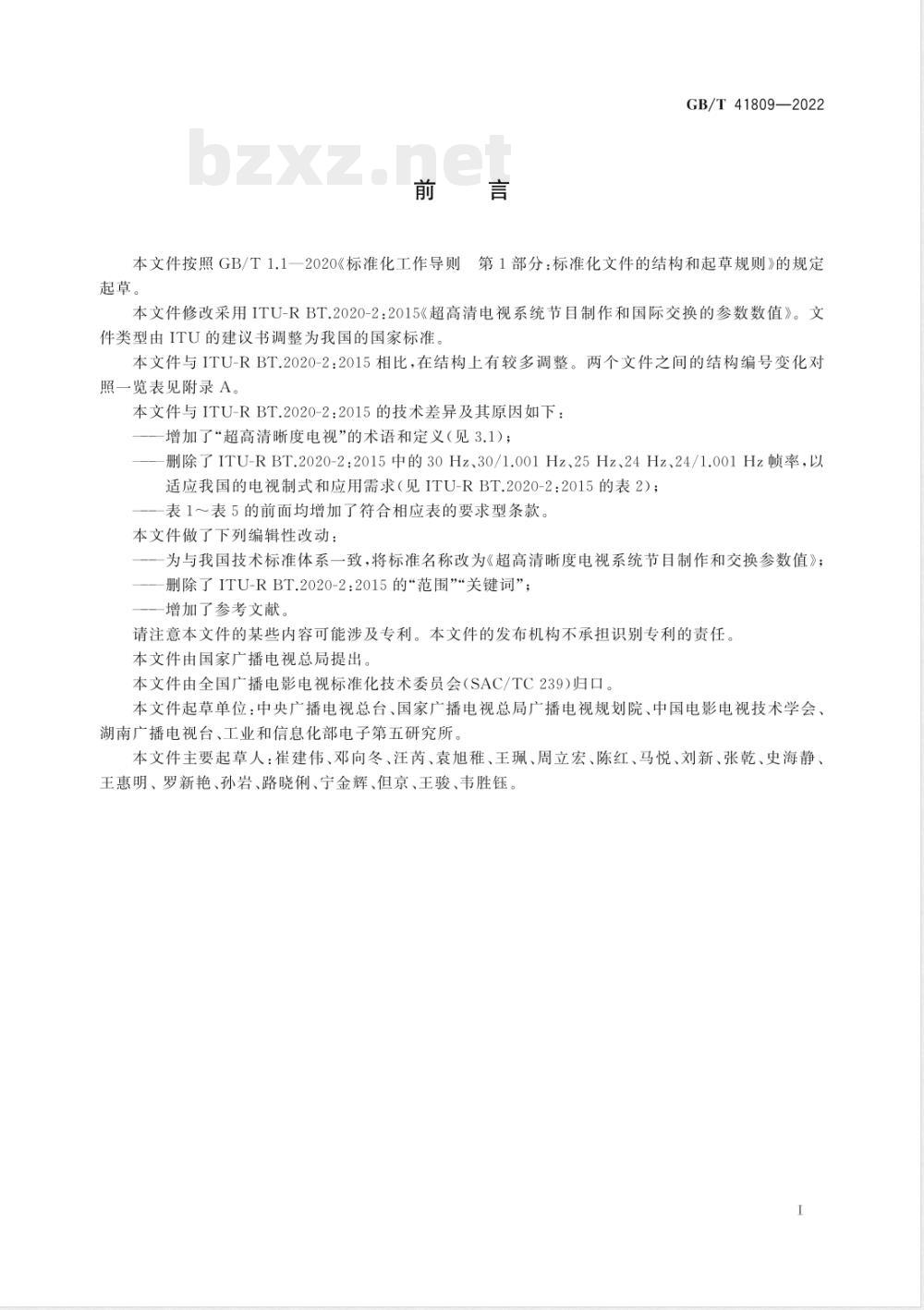

第1部分：标准化文件的结构和起草规则》的规定本文件按照GB/T1.1—2020《标准化工作导则起草。
本文件修改采用ITU-RBT.2020-2：2015《超高清电视系统节目制作和国际交换的参数数值》。文件类型由ITU的建议书调整为我国的国家标准。本文件与ITU-RBT.2020-2：2015相比，在结构上有较多调整。两个文件之间的结构编号变化对照一览表见附录A。
本文件与ITU-RBT.2020-2:2015的技术差异及其原因如下：增加了“超高清晰度电视”的术语和定义（见3.1）；删除了ITU-RBT.2020-2:2015中的30Hz、30/1.001Hz、25Hz、24Hz、24/1.001Hz帧率，以适应我国的电视制式和应用需求（见ITU-RBT.2020-2:2015的表2）；一表1～表5的前面均增加了符合相应表的要求型条款。本文件做了下列编辑性改动：
一为与我国技术标准体系一致，将标准名称改为《超高清晰度电视系统节目制作和交换参数值》；删除了ITU-RBT.2020-2:2015的“范围”“关键词”；一增加了参考文献。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由国家广播电视总局提出本文件由全国广播电影电视标准化技术委员会（SAC/TC239)归口。本文件起草单位：中央广播电视总台、国家广播电视总局广播电视规划院、中国电影电视技术学会湖南广播电视台、工业和信息化部电子第五研究所。本文件主要起草人：崔建伟、邓向冬、汪芮、袁旭稚、王、周立宏、陈红、马悦、刘新、张乾、史海静、王惠明、罗新艳、孙岩、路晓俐、宁金辉、但京、王骏、韦胜钰。1范围
超高清晰度电视系统节目制作和交换参数值
GB/T41809—2022

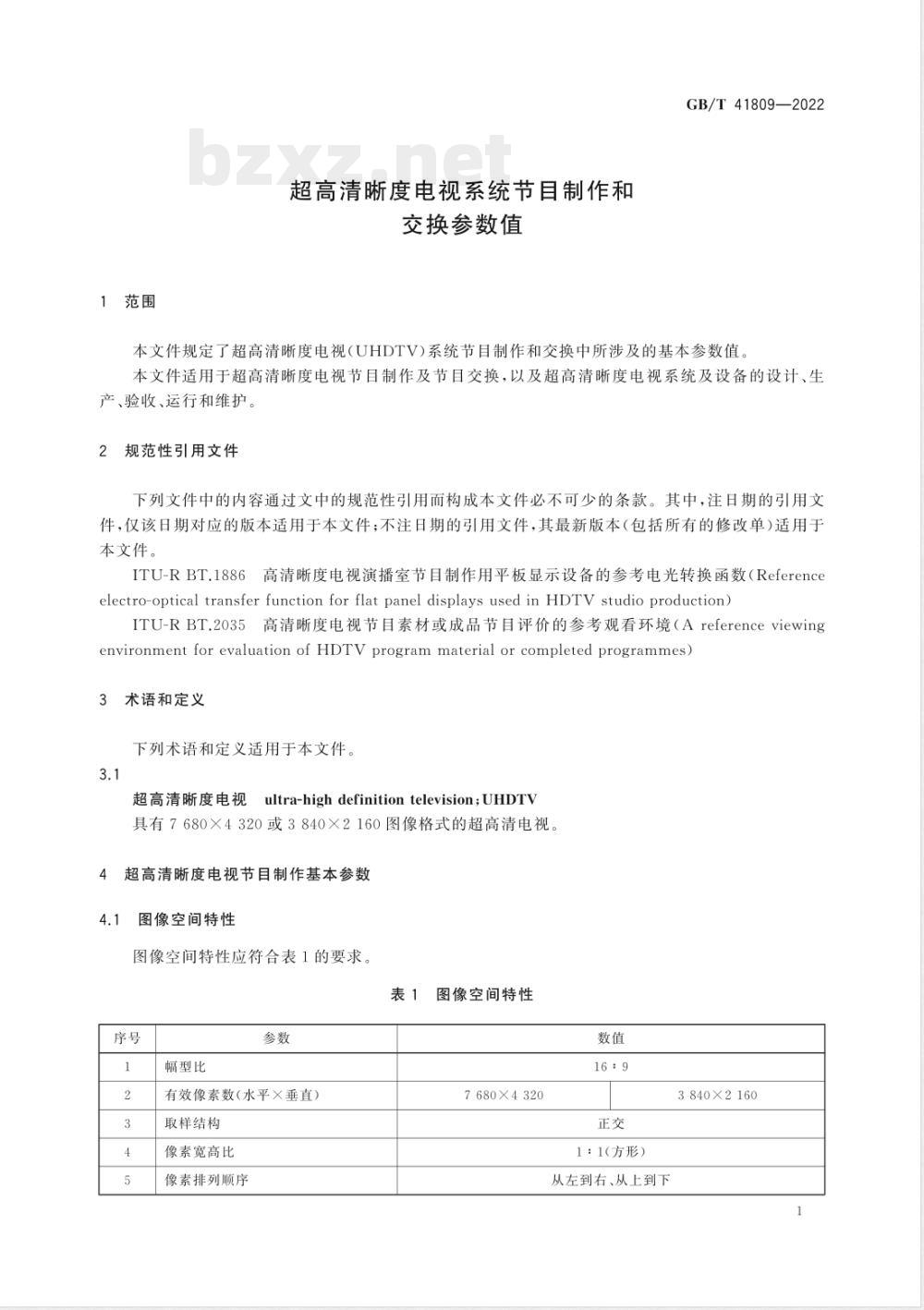

本文件规定了超高清晰度电视（UHDTV)系统节目制作和交换中所涉及的基本参数值。本文件适用于超高清晰度电视节目制作及节目交换，以及超高清晰度电视系统及设备的设计、生产、验收、运行和维护。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ITU-RBT.1886高清晰度电视演播室节目制作用平板显示设备的参考电光转换函数（Referenceelectro-optical transfer function for flat panel displays used in HDTV studio production)ITU-RBT.2035高清晰度电视节目素材或成品节目评价的参考观看环境（Areferenceviewingenvironment for evaluation of HDTV program material or completed programmes)3术语和定义
下列术语和定义适用于本文件。3.1
ultra-highdefinitiontelevision;UHDTV超高清晰度电视
具有7680×4320或3840×2160图像格式的超高清电视。4
超高清晰度电视节目制作基本参数4.1图像空间特性
图像空间特性应符合表1的要求。表1图像空间特性
幅型比
有效像素数(水平×垂直）
取样结构
像素宽高比
像素排列顺序
7680×4320
3840×2160
1：1(方形）免费标准下载网bzxz
从左到右、从上到下
GB/T41809—2022
图像时间特性
图像时间特性应符合表2的要求。序号
色彩系统
顿率/Hz
扫描模式
色彩系统应符合表3的要求
非线性预校正前的光电
转换特性
基色和基准白b
表2图像时间特性
120,120/1.001,100,60,60/1.001,50逐行
表3色彩系统
设定线性”
色坐标（CIE，1931）
基色红(R)
基色绿(G)
基色蓝(B)
基准白（D65）
图像信息可用0至1范围内的RGB三基色值线性表示。B
b图像的色彩系统由RGB三基色和基准白坐标确定。信号格式
信号格式应符合表4的要求。
表4信号格式
R'G'B'a
信号格式
恒定亮度
Y'cC'BcC'Rcb
非恒定亮度
Y'C'BC'Rc
非线性转换函数。
亮度信号Yc和
Y\的导出式
色差信号的
导出式
式中：
表4信号格式（续）
0≤E<
αE0.45—(α—1)，
计算得到的非线性信号；
GB/T 41809—2022
参照基准白电平归一化后的电压，并与基准摄像机R，G，B彩色通道所检测到的光强度成正比；
α和β为以下联立方程的解：
[4.53=30.45—α+1
(4.5=0.45aβ-0.55
该联立方程提供了两个曲线段平滑连接所需的条件，得出：α=1.09929682680944.和3=0.018053968510807...在实际应用中，可使用以下数值：α=1.099和β=0.018，用于10bit系统α=1.0993和β=0.0181,用于12bit系统Y'c=(0.2627R+0.6780G+0.0593B)CBC
式中：
\-2NNs≤B'-Y≤0
B'-Y℃
,0,NR≤R'-Y°≤0
,0PB=α(1-0.05930.45）=0.7909854..N:=α(1-0.94070.45)-1=-0.9701716...Pr=α(10.26270.45）=0.4969147...Nr=α(1-0.7373.45)-1=-0.8591209...在实际应用中，可采用以下数值：Ps=0.7910,N#=—0.9702
Pr=0.4969,N=-0.8591
Y=0.2627R'+0.678 0G'+0.059 3B_B'-Y\
_R'-Y\
Ck=1.474 6
&当考虑的要点是最高质量节目制作时，节目交换信号格式可采用R'G'B。b当考虑的要点是需要精确保留亮度信息或改进编码效率时，可使用恒定亮度的Y℃CBcCkc（见ITU-RBT.2246-7)。
。当考虑的要点是整个广播链路要与标准清晰度电视（SDTV)和高清晰度电视（HDTV)环境有相同的操作实践时，可以使用非恒定亮度YCBCR（见ITU-RBT.2246-7）。在典型的制作实践中，应在ITU-RBT.2035推荐的观看环境下，使用符合ITU-RBT.1886推荐解码功能的显示器，通过调整图像源的编码函数，达到最终图像的理想展现3
GB/T41809—2022
数字表达方式
数字表达方式应符合表5的要求。序号
编码信号
取样结构
R',G',B\,Y\,Y°
取样结构
C'B,C'R 或 C'BC,C'RC
5数字表达方式
R',G\,B'或Y',CB,CR或Y'c,CBC,CRC正交，取样位置逐行逐帧重复
正交，取样位置逐行逐顿重复，取样点相互重合第一个(左上)取样与第一个Y'取样重合4：4：4系统
每个分量水平取样均与
Y\（Y）分量相同
编码格式
4：2：2系统
每个分量水平亚取样为
Y\(Y°）分量的一半
每分量10bit或12bit
4：2：0系统
每个分量水平和垂直亚
取样均为Y（Y）
分量的一半
DR'=INT［(219×R'+16)×2\-8]DG'=INT[(219×G'+16)×2\-8]亮度信号及色差信号的量化表
量化电平：
a）黑电平
DG', DB', DY\,
DR'，
b）消色电平
DCB,DCR,DCBc -DCRc :
c）标称峰值电平
DR'， DG',DB',DY\,
DC'B,DC'R,DC'BC ,DC'RC
量化电平分配：
a）视频数据；
b）定时基准
DB'=INT［(219×B'+16)×2\-8]DY\(DY'c)=INT［(219×Y(Y\c）+16)×2*-8]DC（DC'Bc)=INT[(224XC(C\Bc)+128)×2*-8DC'R(DC'Rc)=INT［(224XC\R(C'Rc)+128)×2\-$]10bit编码
64和960
10bit编码
4～1019
03和1020～1023
12bit编码
256和3840
12bit编码
16～4079
0~15和4080~4095
附录A
（资料性）
本文件与ITU-RBT.2020-2:2015的结构编号对照情况表A.1给出了本文件与ITU-RBT.2020-2：2015结构编号对照一览表。表A.1本文件与ITU-RBT.2020-2:2015结构编号对照情况本文件结构编号
附录A
参考文献
GB/T41809—2022
ITU-RBT.2020-2:2015结构编号
关键词
GB/T41809—2022
参考文献
[1J ITU-R BT.2246-7 The present state of ultra-high definition television6
