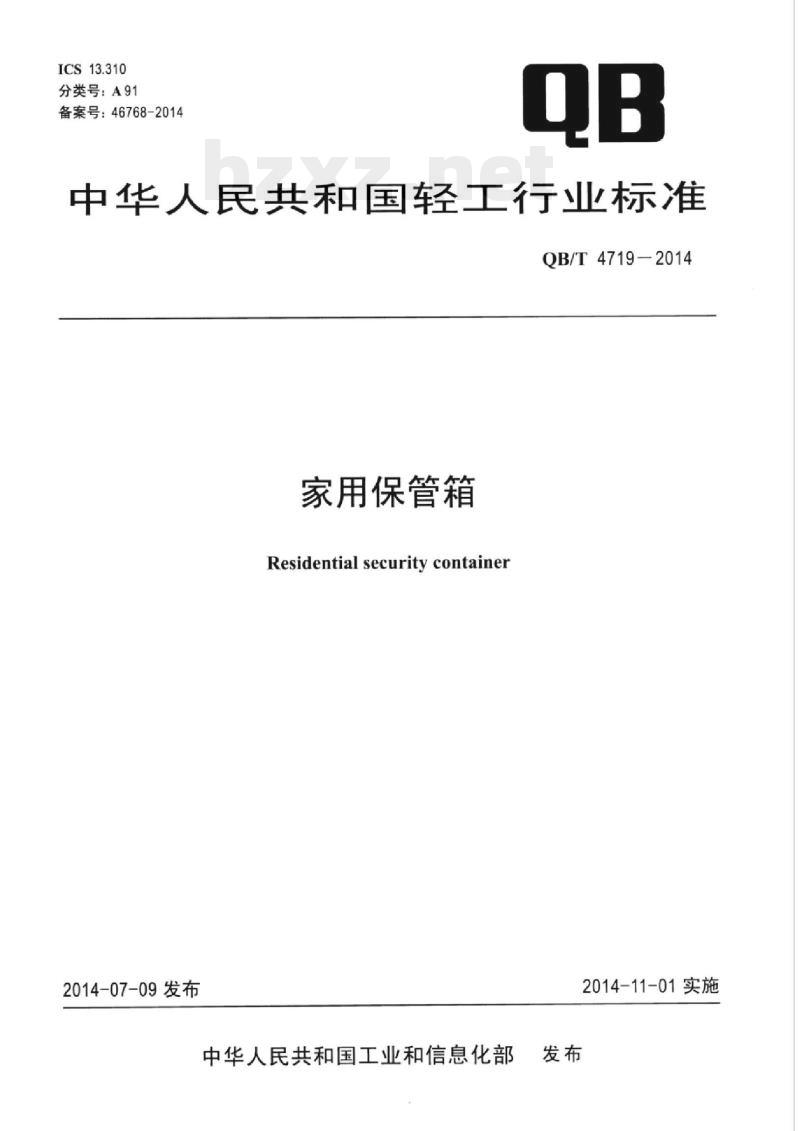

【QB轻工标准】 家用保管箱

ICS13.310
分类号：A91
备案号：46768-2014
中华人民共和国轻工行业标准
QB/T4719-2014
家用保管箱
Residential securitycontainer2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

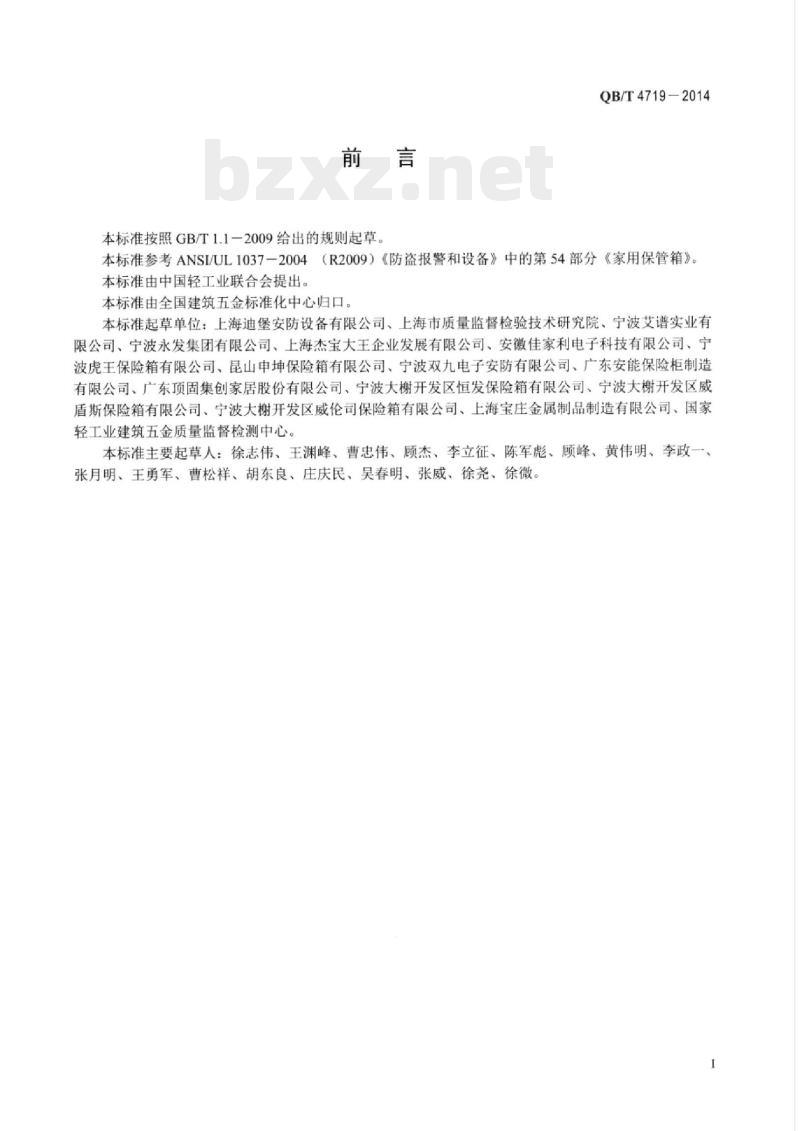

本标准按照GB/T1.1一2009给出的规则起草。QB/T4719-2014
4（R2009）《防盗报警和设备》中的第54部分《家用保管箱》。本标准参考ANSI/UL1037—2004
本标准由中国轻工业联合会提出。本标准由全国建筑五金标准化中心归口。本标准起草单位：上海迪堡安防设备有限公司、上海市质量监督检验技术研究院、宁波艾谱实业有限公司、宁波永发集团有限公司、上海杰宝大王企业发展有限公司、安徽佳家利电子科技有限公司、宁波虎王保险箱有限公司、昆山申坤保险箱有限公司、宁波双九电子安防有限公司、广东安能保险柜制造有限公司、广东顶固集创家居股份有限公司、宁波大榭开发区恒发保险箱有限公司、宁波大榭开发区威盾斯保险箱有限公司、宁波大榭开发区威伦司保险箱有限公司、上海宝庄金属制品制造有限公司、国家轻工业建筑五金质量监督检测中心。本标准主要起草人：徐志伟、王渊峰、曹忠伟、顾杰、李立征、陈军彪、顾峰、黄伟明、李政一、张月明、王勇军、曹松祥、胡东良、庄庆民、吴春明、张威、徐尧、徐微。I

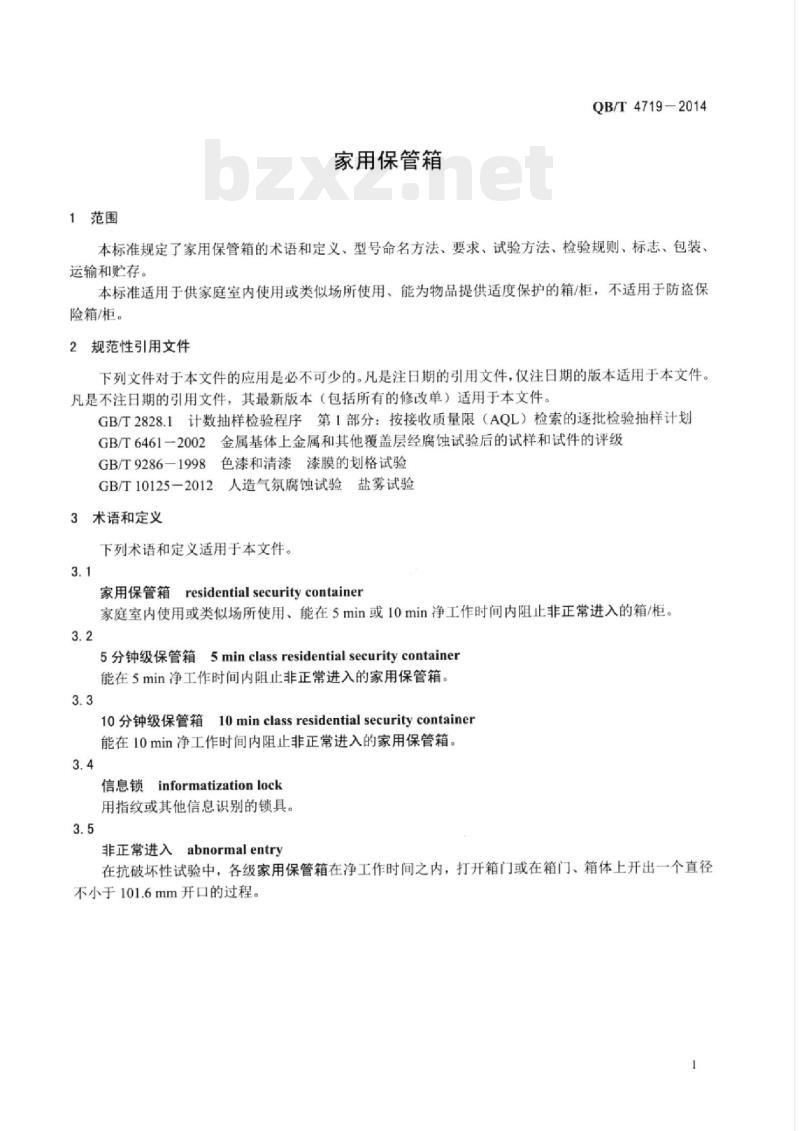

1范围
家用保管箱
QB/T4719-2014
本标准规定了家用保管箱的术语和定义、型号命名方法、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于供家庭室内使用或类似场所使用、能为物品提供适度保护的箱/柜，不适用于防盗保险箱/柜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T6461-2002金属基体上金属和其他覆盖层经腐蚀试验后的试样和试件的评级GB/T9286-1998色漆和清漆漆膜的划格试验2人造气氛腐蚀试验盐雾试验
GB/T10125-2012
3术语和定义
下列术语和定义适用于本文件。3.1
首residential securitycontainer家用保管箱
家庭室内使用或类似场所使用、能在5min或10min净工作时间内阻止非正常进入的箱/柜。3.2
5分钟级保管箱5minclassresidentialsecuritycontainer能在5min净工作时间内阻止非正常进入的家用保管箱。3.3
10 min class residential security container10分钟级保管箱
能在10min净工作时间内阻止非正常进入的家用保管箱。3.4
信息锁informatizationlock
用指纹或其他信息识别的锁具。3.5
非正常进入abnormalentry
在抗破坏性试验中，各级家用保管箱在净工作时间之内，打开箱门或在箱门、箱体上开出一个直径不小于101.6mm开口的过程。
QB/T4719-2014

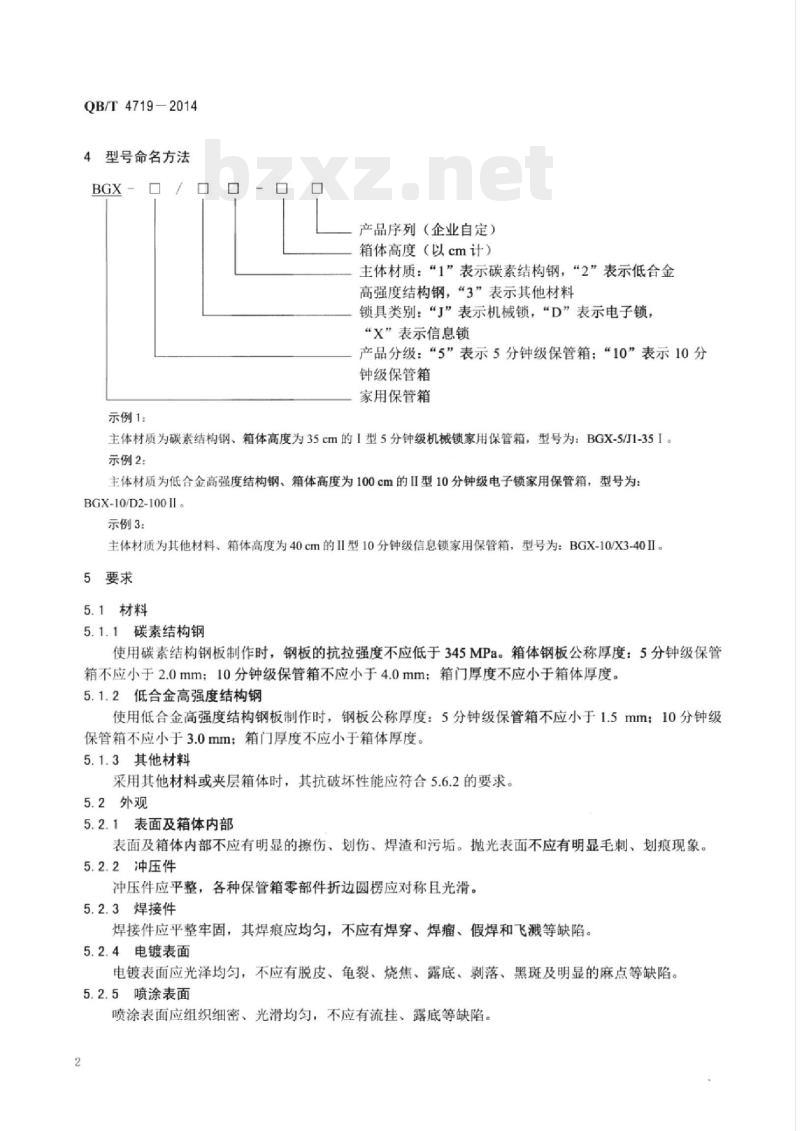

4型号命名方法
示例1：
产品序列（企业自定）
箱体高度（以cm计）
主体材质：“1”表示碳素结构钢，“2”表示低合金高强度结构钢，“3”表示其他材料锁具类别：“J”表示机械锁，“D”表示电子锁，“X”表示信息锁
产品分级：“5”表示5分钟级保管箱：“10”表示10分钟级保管箱
家用保管箱
主体材质为碳素结构钢、箱体高度为35cm的I型5分钟级机械锁家用保管箱，型号为：BGX-5/J1-35I。示例2：
主体材质为低合金高强度结构钢、箱体高度为100cm的IⅡI型10分钟级电子锁家用保管箱，型号为：BGX-10/D2-100II。
示例3：
主体材质为其他材料、箱体高度为40cm的II型10分钟级信息锁家用保管箱，型号为：BGX-10/X3-40II。5要求
5.1材料
5.1.1碳素结构钢
使用碳素结构钢板制作时，钢板的抗拉强度不应低于345MPa。箱体钢板公称厚度：5分钟级保管箱不应小于2.0mm；10分钟级保管箱不应小于4.0mm：箱门厚度不应小于箱体厚度。5.1.2低合金高强度结构钢
使用低合金高强度结构钢板制作时，钢板公称厚度：5分钟级保管箱不应小于1.5mm：10分钟级保管箱不应小于3.0mm：箱门厚度不应小于箱体厚度。5.1.3其他材料
采用其他材料或夹层箱体时，其抗破坏性能应符合5.6.2的要求。5.2外观
5.2.1表面及箱体内部
表面及箱体内部不应有明显的擦伤、划伤、焊渣和污垢。抛光表面不应有明显毛刺、划痕现象。5.2.2冲压件
冲压件应平整，各种保管箱零部件折边圆楞应对称且光滑。5.2.3焊接件
焊接件应平整牢固，其焊痕应均匀，不应有焊穿、焊瘤、假焊和飞溅等缺陷。5.2.4电镀表面
电镀表面应光泽均匀，不应有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点等缺陷。5.2.5喷涂表面
喷涂表面应组织细密、光滑均匀，不应有流挂、露底等缺陷。2

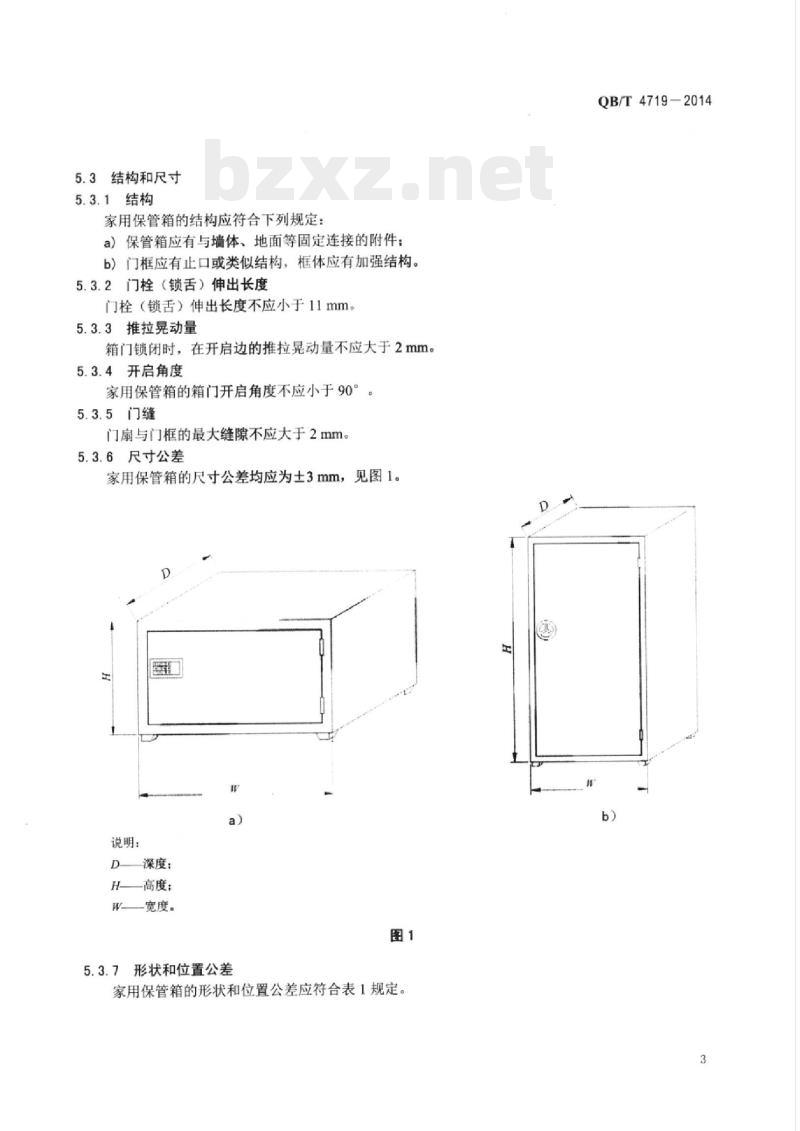

5.3结构和尺寸
5.3.1结构
家用保管箱的结构应符合下列规定：a）保管箱应有与墙体、地面等固定连接的附件：b）门框应有止口或类似结构，框体应有加强结构。5.3.2门栓（锁舌）伸出长度
门栓（锁舌）伸出长度不应小于11mm。5.3.3推拉晃动量
箱门锁闭时，在开启边的推拉晃动量不应大于2mm。5.3.4开启角度
家用保管箱的箱门开启角度不应小于905.3.5门缝
门扇与门框的最大缝隙不应大于2mm。5.3.6尺寸公差
家用保管箱的尺寸公差均应为土3mm，见图1。a)
说明：
深度：
H—高度；
一宽度。
5.3.7形状和位置公差
家用保管箱的形状和位置公差应符合表1规定。QB/T4719-2014
QB/T4719—2014
邻边垂直度
平面度
平行度
5.4表面镀涂层性能
测试部位
对角线长/mm
门扇表面
≤1000
箱体上表面及两侧面
门扇与门框
公差/mm
家用保管箱电镀表面按GB/T10125一2012进行24h中性盐雾试验，结果不应低于GB/T6461一2002规定的8级水平。喷涂表面（漆膜或喷塑膜）按GB/T9286一1998试验后，附着力应达到3级。5.5锁闭性能
5.5.1信息锁
家用保管箱配置信息锁时，锁具应符合有关标准的规定，并满足5.6的要求。5.5.2电子锁
家用保管箱配置电子锁时，锁具应符合有关标准的规定。配置电子密码锁时，应具备下述基本功能：a）在门扇开启状态下，可任意变换密码，也可采用多个密码或多个管理密码；b）输入3次错码后，密码锁应自动锁闭或报警，以阻止探码：c）用按键输入密码时，每次有效输入均应有声、光提示或字符显示。5.5.3机械锁
家用保管箱配置机械锁时，锁具应符合有关标准的规定；配置机械密码锁时，应具备下述基本功能：a）应保证号码准确无误，其误差不应超过土1格；b）芯轴、号码盘被破坏后，仍应保持锁定位置：c）备用机械锁头如能单独开启箱门，则其应符合5.6的要求。5.6抗破坏性能
5.6.1破坏性开启
使用便携式电动工具、普通机械手工工具对锁具、锁定点和锁定结构等薄弱环节进行破坏性开启试验，进入的净工作时间：5分钟级保管箱不应小于5min；10分钟级保管箱不应小于10min。5.6.2开口
钢板厚度和抗拉强度应符合5.1的要求，否则应进行开口试验；使用其他材料或夹层箱体时，也应进行开口试验。使用便携式电动工具、普通机械手工工具试图打开一个直径为101.6mm的开口，进入的净工作时间：5分钟级保管箱不应小于5min；10分钟级保管箱不应小于10min。6试验方法
6.1试验准备
6.1.1工具装备
测试中使用下列工具装备：
a）普通机械手工工具：包括凿子、冲头、楔子、螺丝刀、钢锯、扳手、钳子和钢丝制作的拨动工具，质量不大于1.36kg的铁锤和斧头，以及长度不大于600mm的撬扒工具；b）便携式电动工具：钻头直径不大于6.5mm的手电钻：c）计时工具：秒表。
6.1.2试验环境
在室内环境条件下进行试验。
6.2标志、包装
目测检查产品标志和包装。
6.3材料
检查钢板的质量保证书或制作拉力样板以精度不低于1%的材料试验机试验，6.4外观、结构
QB/T4719-2014
在照度至少为11001x的光照条件（类似晴天空地）下，距家用保管箱（400土50）mm处，目测检查外观及结构缺陷，应观察产品的所有检查面。6.5尺寸
6.5.1门栓（锁舌）伸出长度
在门栓（锁舌）完全伸出时，用钢直尺测量其伸出长度。6.5.2推拉晃动量
使用精度为0.02mm的游标卡尺，测量锁闭时推拉箱门的晃动量。6.5.3开启角度
将门扇打开至最大限度，用量角器一边靠住门框，测量框与门的夹角。6.5.4门缝
用精度为0.02mm的游标卡尺或塞尺测量门与框间的最大缝隙。6.5.5尺寸公差
用钢卷尺和钢直尺进行测量。
6.5.6邻边垂直度
用钢卷尺测量产品正面的两条对角线，计算其差值。6.5.7平面度
按照测量表面大小确定测量长度，将钢直尺放在被测表面，用塞尺测量钢直尺和产品表面的最大间隙。
6.5.8平行度
在突出的部件上将钢直尺侧立搁平伸出，然后用塞尺测量钢直尺与另一部件的间距。6.6表面镀涂层性能
在样品上提取有表面镀层的零件，制作与样品表面漆膜（喷塑膜）同样工艺的试验样板，分别按GB/T10125-2012与GB/T9286-1998进行试验，检查结果是否符合5.4的要求。6.7锁闭性能
6.7.1信息锁
检查指纹等信息锁的合格检测报告或认证，按6.8进行试验，记录结果是否符合5.5.1的要求。6.7.2电子锁
按照使用说明书对电子锁进行操作试验和功能试验，记录结果是否符合5.5.2的要求。6.7.3机械锁
对机械锁进行操作试验，检查备用机械锁具并按6.8进行试验，记录结果是否符合5.5.3的要求。6.8抗破坏性能
6.8.1破坏性开启
寻找焊接点、锁具、锁定点和锁定机构等薄弱环节，分析、研究攻击方案：使用凿子、铁锤和撬扒等工具，破坏性开启箱门，记录进入的净工作时间。分析、研究攻击方案的时间和调换工具的时间不计入净工作时间。
QB/T4719-2014
6.8.2开口
在箱体或箱门上的任一位置（与墙体等固定连接面除外），使用手电钻等工具装备打开直径为101.6mm的开口，记录进入的净工作时间。分析、研究攻击方案的时间和调换工具的时间不计入净工作时间。
7检验规则
7.1检验分类
产品检验分出厂检验和型式检验，检验项目、要求、试验方法和不合格分类按表2进行。表2
检验项目
锁闭性能
表面镀涂层性
抗破坏性能
7.2出厂检验
组批和抽样
5.3.2、5.3.3、5.3.4、5.3.5、5.3.6、5.3.75.2
产品应经制造厂质检部门检验，合格后方可出厂。生产过程中5.3.2~5.3.7、5.2应进行全数检验。试验方法
不合格分类
」型式检验
出厂检验
对出厂检验中的其他项目，以供货批作为一批，按GB/T2828.1的规定，采用正常检验一次抽样方案，一般检验水平I，接受质量限（AQL）为1.5。7.2.2判定规则
经检验，只要有一项不合格，则判定该产品不合格。不合格品应返修或报废。7.3型式检验
7.3.1检验条件
有下列情况之一，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）当生产的产品在设计、工艺、生产设备、管理等方面有较大改变可能影响产品性能时：c）正常生产时，定期或积累一定产量后，应周期性进行一次检验：d）产品停产6个月以上恢复生产时：e）出厂检验结果与上次型式检验有较大差异时：f）国家质量监督检验机构提出进行型式检验的要求时。7.3.2组批
以同系列、同型式、同材质、同规格的产品组批，每500台～3000台为一批，不足500台仍以一批计，并抽取整机两台作为样品进行检验。6
7.3.3判定规则
型式检验中出现A类不合格或两项B类不合格，则判定型式检验不合格。8标志、包装、运输、贮存
8.1标志
8.1.1产品标志
产品上应标有清晰、牢固的标志，标志应包括下列内容：a）产品型号：
b）制造厂名称或商标：
c）产品执行标准编号。
8.1.2包装标志
产品外包装箱上应有下列标志：a）制造厂名或商标；
b）产品名称和型号：
c）外形尺寸（长×宽×高）；
d）质量（毛重、净重）：
e）出厂日期：
f）防潮标志。
8.2包装
QB/T4719—2014
8.2.1产品应使用符合运输安全要求的外包装。包装箱内应附合格证和产品使用说明及附件。8.2.2电子锁应有详细的说明书，宜制成操作说明标牌贴在产品上，标牌上的符号和图形应清晰耐磨，标牌应粘贴牢固。
8.3运输
产品运输途中，不应受雨淋、受潮。8.4购存
装箱后的产品应贮存在通风良好及干燥的室内，不应与能引起锈蚀的化学物品共贮一室。7
