【QB轻工标准】 人造革合成革试验方法颜色迁移性的测定

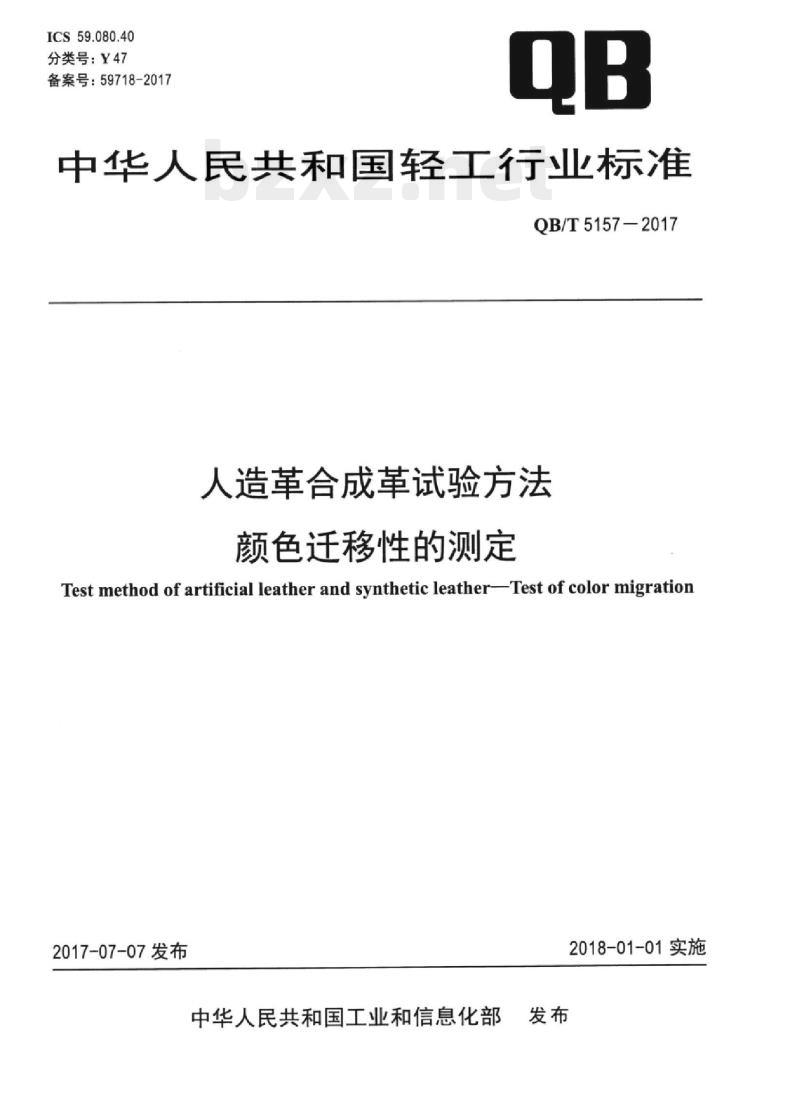

ICS59.080.40
分类号：Y47
备案号：59718-2017
中华人民共和国轻工行业标准
QB/T5157-2017
人造革合成革试验方法
颜色迁移性的测定
Test method of artificial leather and synthetic leather-Test of color migration2017-07-07发布
中华人民共和国工业和信息化部2018-01-01实施

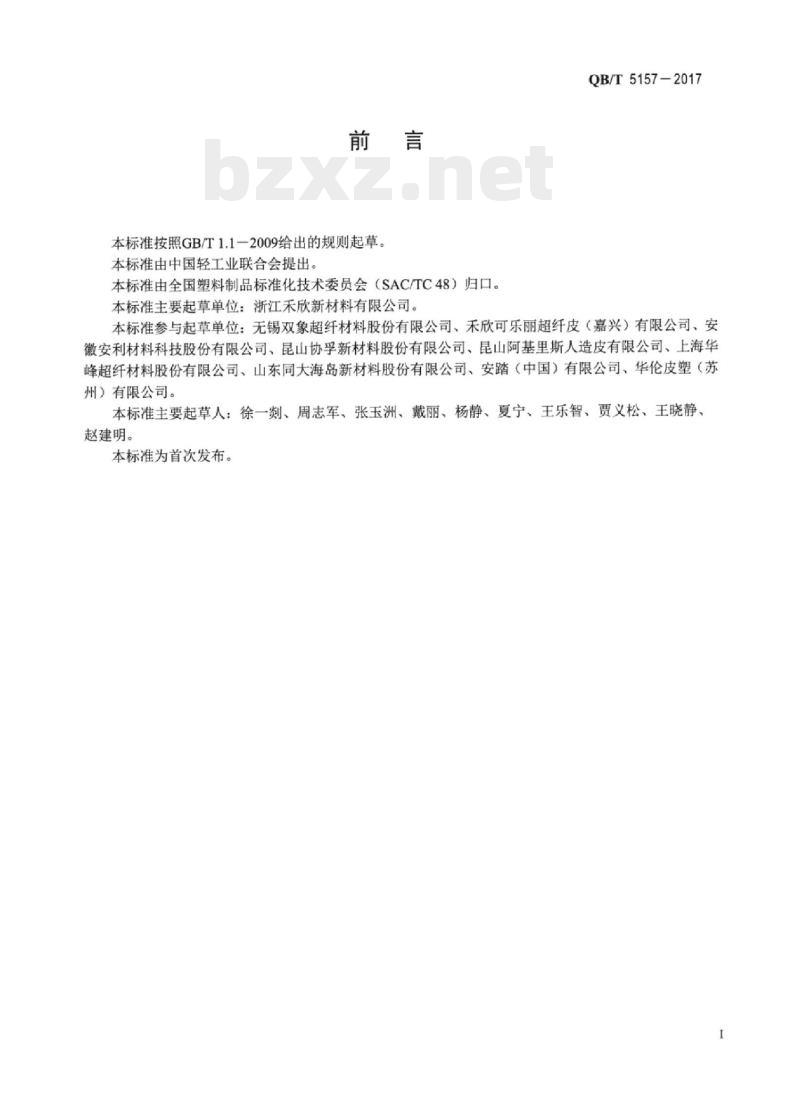

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。本标准主要起草单位：浙江禾欣新材料有限公司。QB/T5157-2017
本标准参与起草单位：无锡双象超纤材料股份有限公司、禾欣可乐丽超纤皮（嘉兴）有限公司、安徽安利材料科技股份有限公司、昆山协孚新材料股份有限公司、昆山阿基里斯人造皮有限公司、上海华峰超纤材料股份有限公司、山东同大海岛新材料股份有限公司、安踏（中国）有限公司、华伦皮塑（苏州）有限公司。
本标准主要起草人：徐一刻、周志军、张玉洲、戴丽、杨静、夏宁、王乐智、贾义松、王晓静、赵建明。
本标准为首次发布。

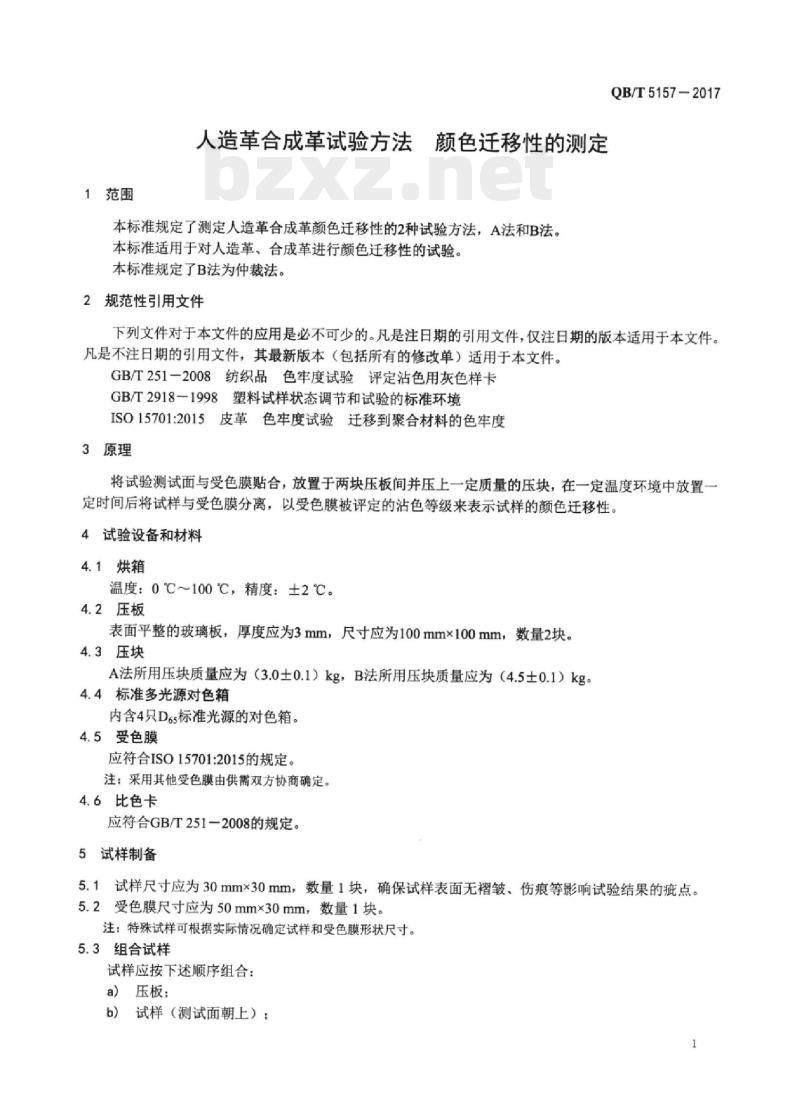

1范围
人造革合成革试验方法颜色迁移性的测定本标准规定了测定人造革合成革颜色迁移性的2种试验方法，A法和B法。本标准适用于对人造革、合成革进行颜色迁移性的试验。本标准规定了B法为仲裁法。
2规范性引用文件
QB/T5157-2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T251一2008纺织品色牢度试验评定沾色用灰色样卡GB/T2918一1998塑料试样状态调节和试验的标准环境ISO15701:2015皮革色牢度试验迁移到聚合材料的色牢度3原理
将试验测试面与受色膜贴合，放置于两块压板间并压上一定质量的压块，在一定温度环境中放置一定时间后将试样与受色膜分离，以受色膜被评定的沾色等级来表示试样的颜色迁移性。4试验设备和材料
4.1烘箱
温度：0℃～100℃，精度：±2℃。4.2压板
表面平整的玻璃板，厚度应为3mm，尺寸应为100mm×100mm，数量2块，4.3压块
A法所用压块质量应为（3.0土0.1）kg，B法所用压块质量应为（4.5土0.1）kg。4.4标准多光源对色箱
内含4只D65标准光源的对色箱。4.5受色膜
应符合ISO15701:2015的规定。
注：采用其他受色膜由供需双方协商确定。4.6比色卡
应符合GB/T251-2008的规定。
5试样制备
5.1试样尺寸应为30mm×30mm，数量1块，确保试样表面无褶皱、伤痕等影响试验结果的疵点。5.2受色膜尺寸应为50mm×30mm，数量1块。注：特殊试样可根据实际情况确定试样和受色膜形状尺寸。5.3组合试样
试样应按下述顺序组合：
a）压板；
b）试样（测试面朝上）：
QB/T5157—2017

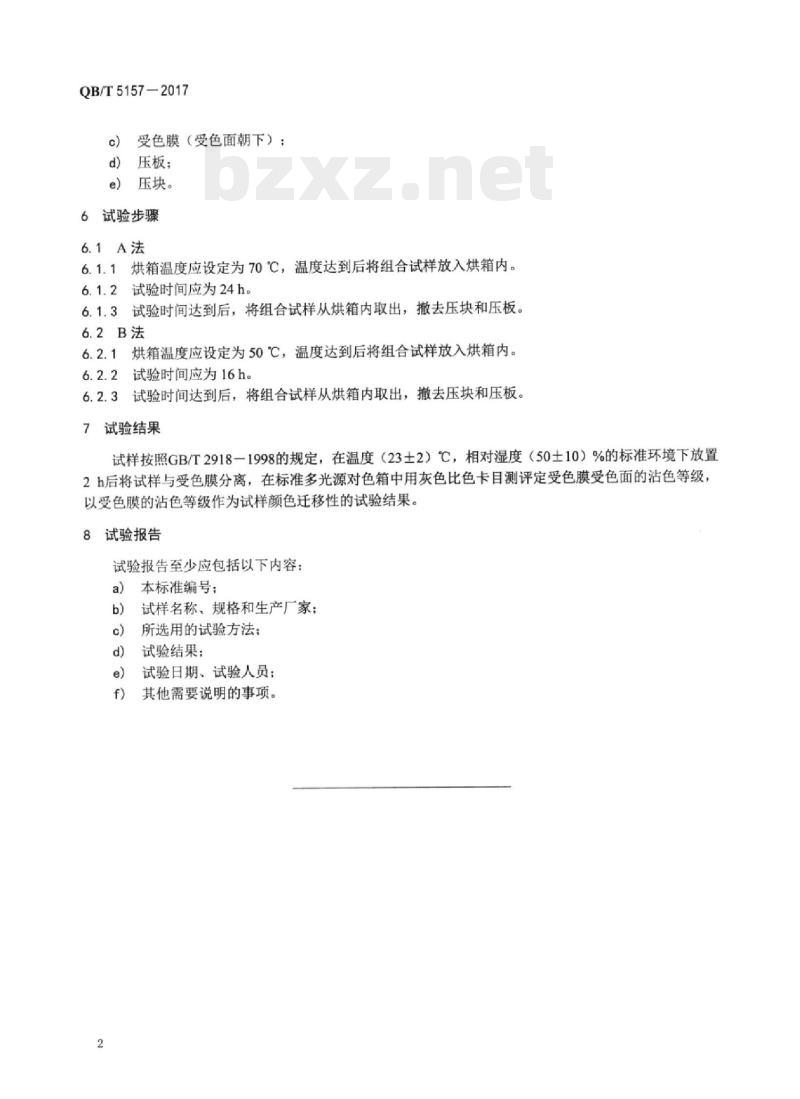

受色膜（受色面朝下）：Www.bzxZ.net
d）压板；
e）压块。
6试验步骤
6.1.1烘箱温度应设定为70℃，温度达到后将组合试样放入烘箱内。6.1.2试验时间应为24h。
6.1.3试验时间达到后，将组合试样从烘箱内取出，撤去压块和压板。6.2B法
6.2.1烘箱温度应设定为50℃，温度达到后将组合试样放入烘箱内。6.2.2试验时间应为16h。
6.2.3试验时间达到后，将组合试样从烘箱内取出，撤去压块和压板。试验结果
试样按照GB/T2918一1998的规定，在温度（23土2）℃，相对湿度（50士10）%的标准环境下放置2h后将试样与受色膜分离，在标准多光源对色箱中用灰色比色卡目测评定受色膜受色面的沾色等级以受色膜的沾色等级作为试样颜色迁移性的试验结果。试验报告
试验报告至少应包括以下内容：a)
本标准编号：
试样名称、规格和生产厂家；
所选用的试验方法：
试验结果：
试验日期、试验人员；
其他需要说明的事项。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
