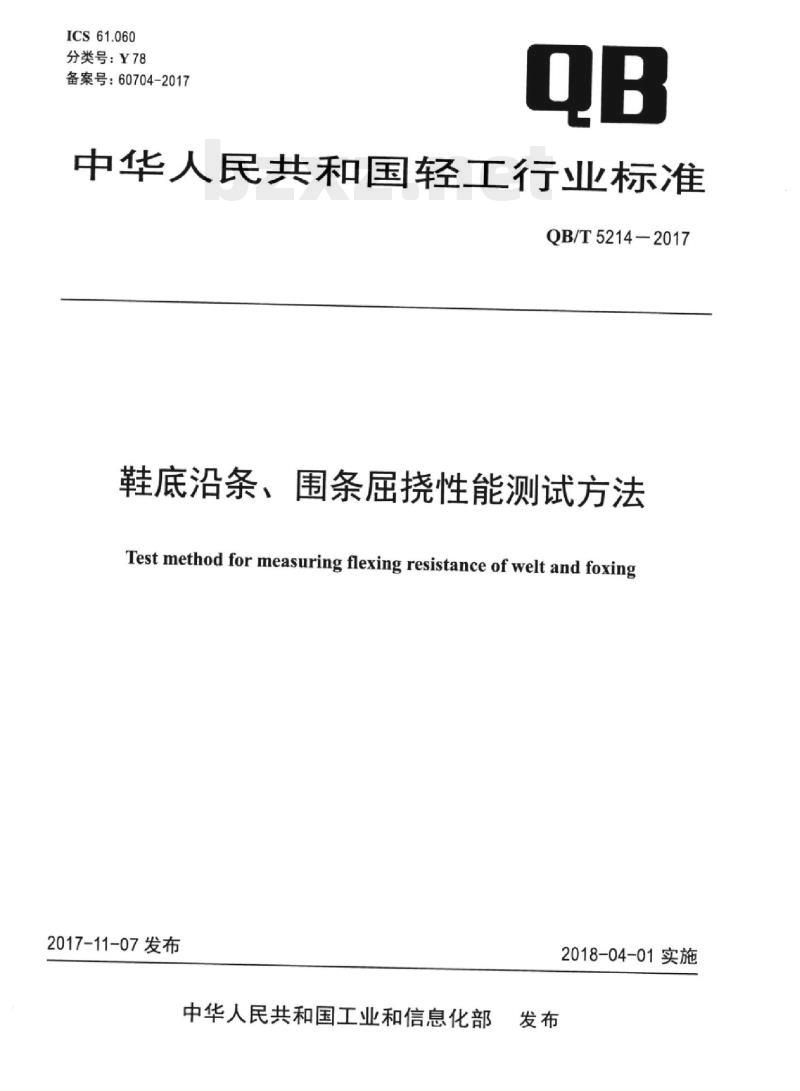

【QB轻工标准】 鞋底沿条、围条屈挠性能测试方法

ICS61.060
分类号：Y78
备案号：60704-2017
中华人民共和国轻工行业标准
QB/T5214—2017
鞋底沿条、围条屈挠性能测试方法Test method for measuring flexing resistance of welt and foxing2017-11-07发布
中华人民共和国工业和信息化部2018-04-01实施

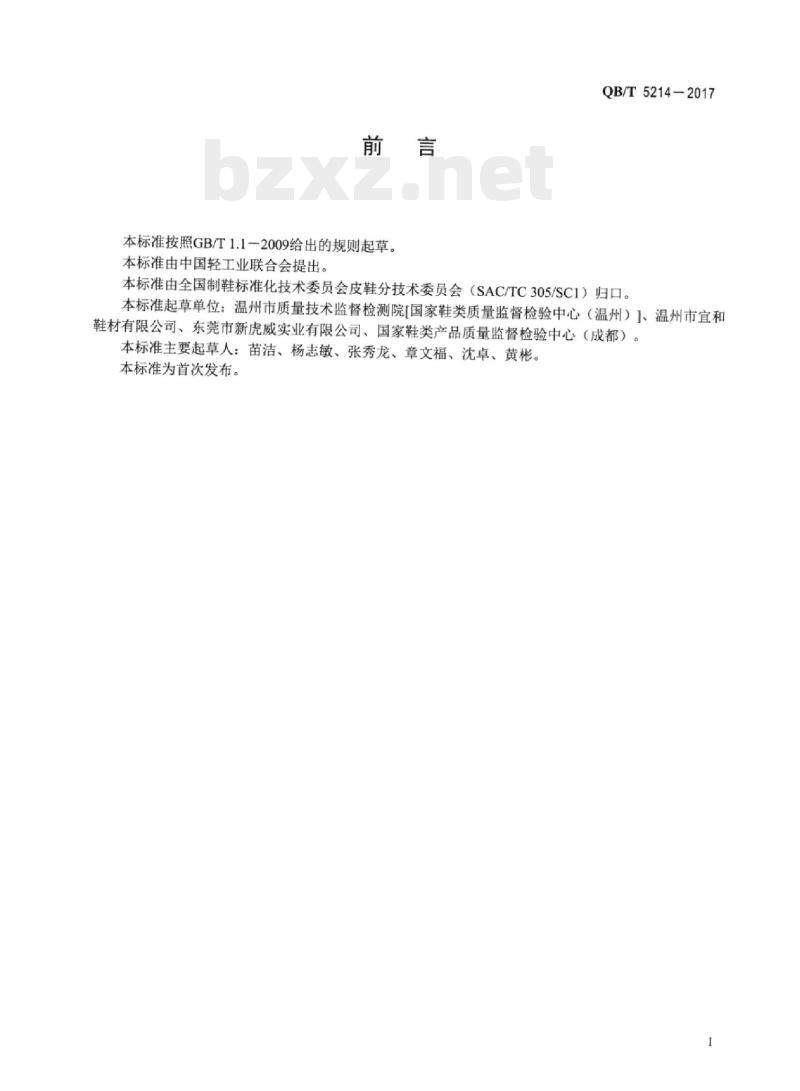

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T5214-2017
本标准由全国制鞋标准化技术委员会皮鞋分技术委员会（SAC/TC305/SC1）归口。本标准起草单位：温州市质量技术监督检测院国家鞋类质量监督检验中心（温州）]、温州市宜和鞋材有限公司、东莞市新虎威实业有限公司、国家鞋类产品质量监督检验中心（成都）。本标准主要起草人：苗洁、杨志敏、张秀龙、章文福、沈卓、黄彬。本标准为首次发布。

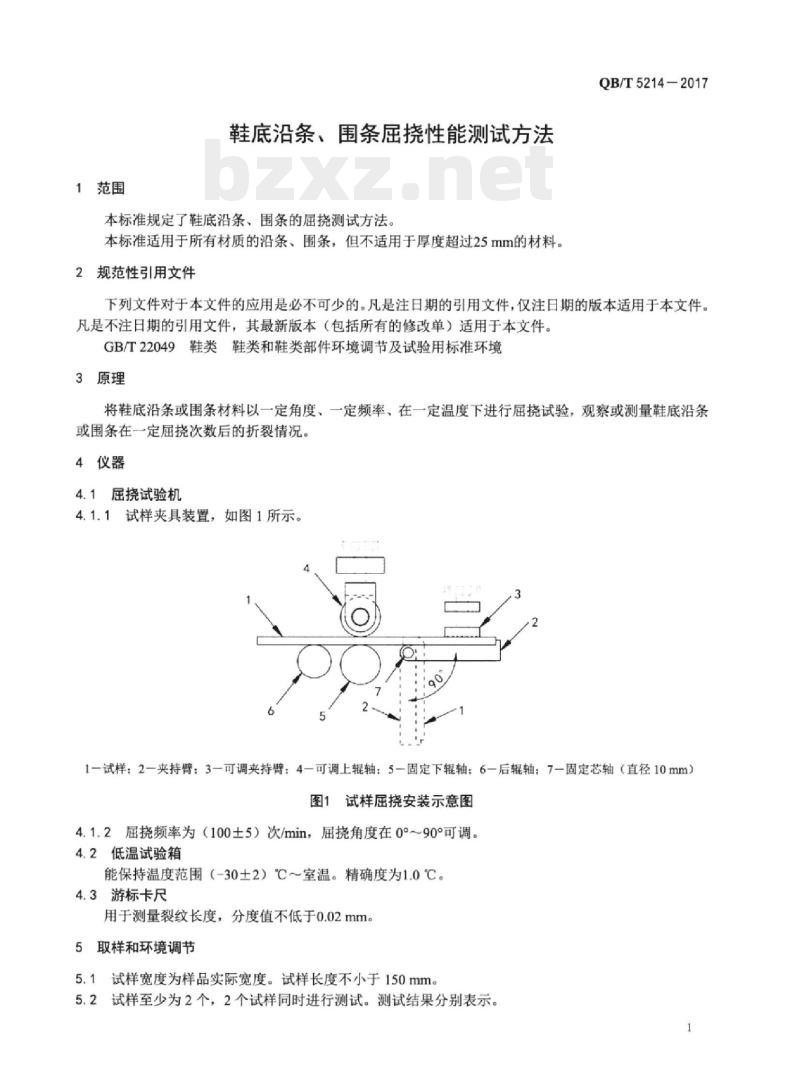

1范围
鞋底沿条、围条屈性能测试方法本标准规定了鞋底沿条、围条的屈挠测试方法。本标准适用于所有材质的沿条、围条，但不适用于厚度超过25mm的材料。2规范性引用文件
QB/T5214-2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T22049鞋类鞋类和鞋类部件环境调节及试验用标准环境3原理bzxZ.net
将鞋底沿条或围条材料以一定角度、一定频率、在一定温度下进行屈挠试验，观察或测量鞋底沿条或围条在一定屈挠次数后的折裂情况。4仪器
4.1屈挠试验机
4.1.1试样夹具装置，如图1所示。1一试样：2一夹持臂：3一可调夹持臂：4一可调上辊轴：5一固定下辑轴：6一后辑轴：7一固定芯轴（直径10mm）图1试样屈挠安装示意图
4.1.2届频率为（100土5）次/min，届挠角度在0°～90°可调。4.2低温试验箱
能保持温度范围（-30土2）℃～室温。精确度为1.0℃。4.3游标卡尺
用于测量裂纹长度，分度值不低于0.02mm。5取样和环境调节
5.1试样宽度为样品实际宽度。试样长度不小于150mm5.2试样至少为2个，2个试样同时进行测试。测试结果分别表示。QB/T5214-2017

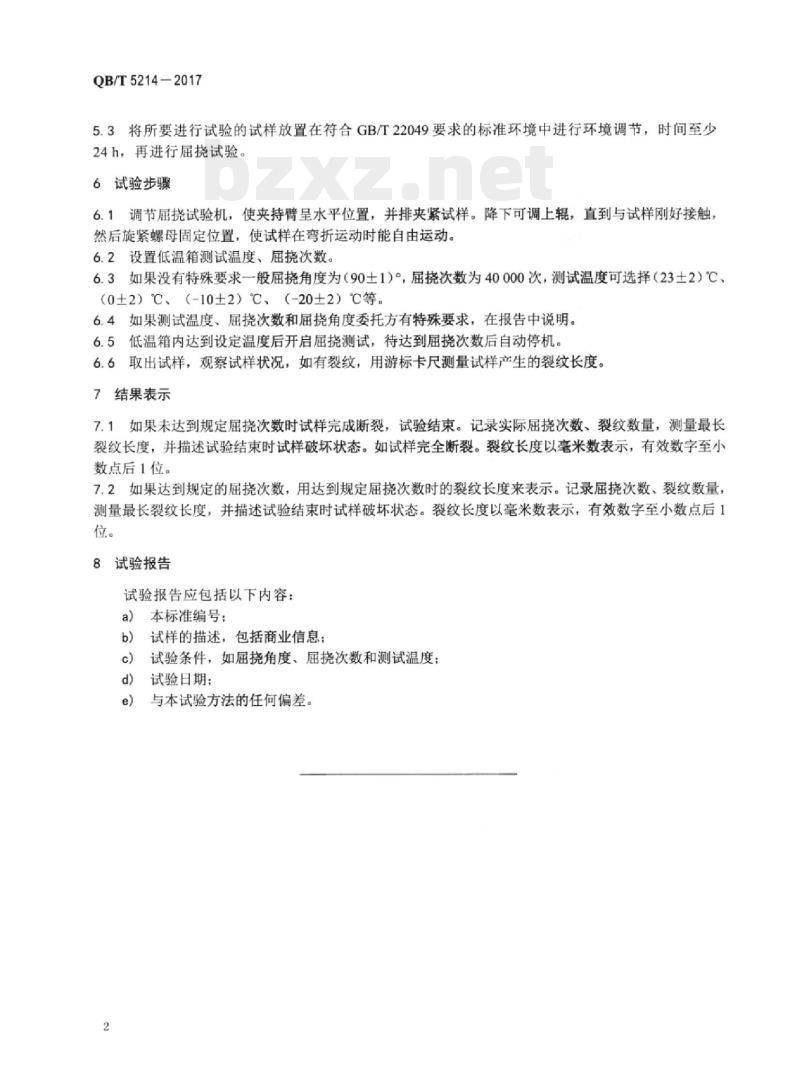

5.3将所要进行试验的试样放置在符合GB/T22049要求的标准环境中进行环境调节，时间至少24h，再进行屈挠试验。
6试验步骤
6.1调节屈挠试验机，使夹持臂呈水平位置，并排夹紧试样。降下可调上辊，直到与试样刚好接触，然后旋紧螺母固定位置，使试样在弯折运动时能自由运动。6.2设置低温箱测试温度、屈挠次数。6.3如果没有特殊要求一般屈挠角度为（90土1）°，屈挠次数为40000次，测试温度可选择（23土2）℃、（0±2）℃、（-10±2）℃、（-20±2）℃等。6.4如果测试温度、屈挠次数和屈挠角度委托方有特殊要求，在报告中说明。6.5低温箱内达到设定温度后开启屈挠测试，待达到屈挠次数后自动停机。6.6取出试样，观察试样状况，如有裂纹，用游标卡尺测量试样产生的裂纹长度。7结果表示
7.1如果未达到规定屈挠次数时试样完成断裂，试验结束。记录实际屈挠次数、裂纹数量，测量最长裂纹长度，并描述试验结束时试样破坏状态。如试样完全断裂。裂纹长度以毫米数表示，有效数字至小数点后1位。
7.2如果达到规定的屈挠次数，用达到规定屈挠次数时的裂纹长度来表示。记录屈挠次数、裂纹数量，测量最长裂纹长度，并描述试验结束时试样破坏状态。裂纹长度以毫米数表示，有效数字至小数点后1位。
8试验报告
试验报告应包括以下内容：
a）本标准编号：
试样的描述，包括商业信息；
试验条件，如屈挠角度、屈挠次数和测试温度：c
试验日期：
与本试验方法的任何偏差。
