【国家标准(GB)】高压交流架空送电线无线电干扰限值

本网站发布时间： 2024-08-06 08:21:36

GB15707-1995
现行
　点击下载此标准

基本信息

标准号：
GB 15707-1995
标准名称：
高压交流架空送电线无线电干扰限值
标准类别：
国家标准(GB)
英文名称：
Limits of radio interference from high voltage AC overhead transmission lines
标准状态：
现行
发布日期：
1995-09-25
实施日期：
1996-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
117.77 KB

手机扫码下载更方便

标准分类号

标准ICS号：
电信、音频和视频技术>>33.100电磁兼容性(EMC)
中标分类号：
电工>>输变电设备>>K40输变电设备综合

关联标准

出版信息

出版社：
中国标准出版社
书号：
155066.1-12704
页数：
平装16开，页数：4，字数：8千字
标准价格：
8.0 元
出版日期：
2004-04-10

其他信息

首发日期：
1995-09-25
复审日期：
2004-10-14
起草人：
邻雄、李建建、梁江东、张影萍、伍企舜
起草单位：
电力部武汉高压研究所
提出单位：
中华人民共和国电力部
发布部门：
国家技术监督局
主管部门：
国家标准化管理委员会
相关标签：
高压交流架空电线无线电干扰限值

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了高压交流架空送电线在正常运行时的无线电干扰限值。本标准适用于运行时间半年以上的110～500kV高压交流架空送电线产生的频率为0.15～30MHz的无线电干扰。 GB 15707-1995 高压交流架空送电线无线电干扰限值 GB15707-1995

标准内容

部分标准内容：

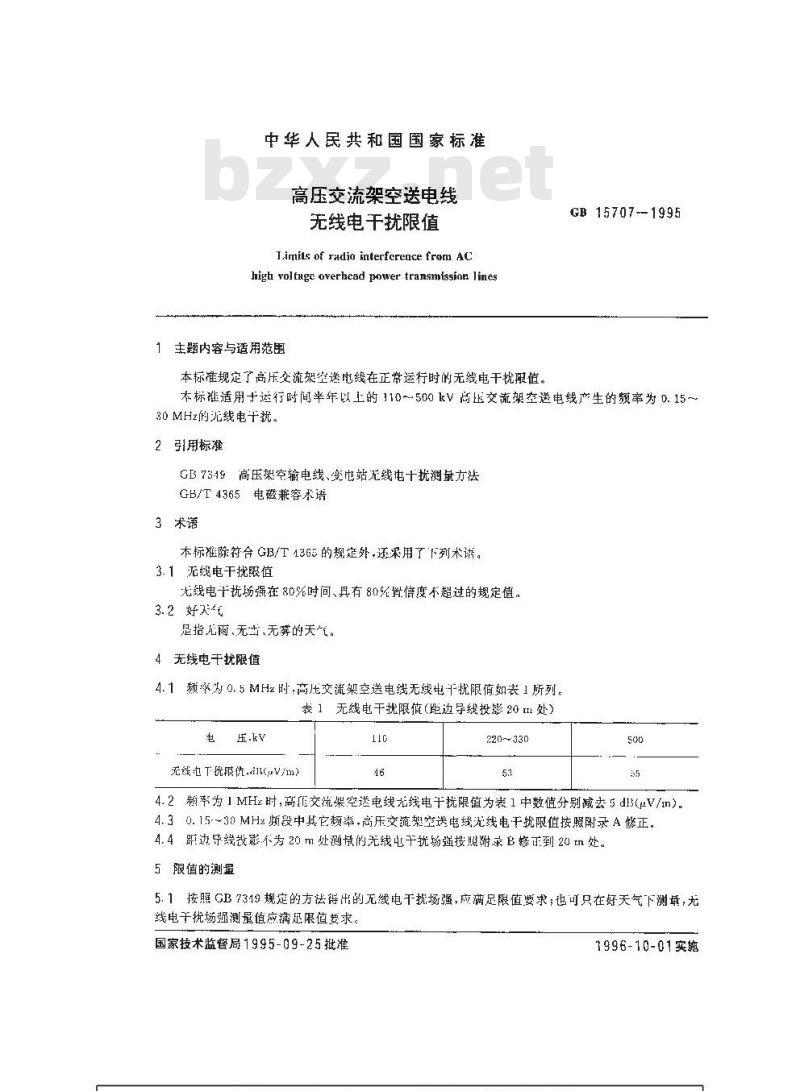

中华人民共和国国家标准Www.bzxZ.net
高压交流架空送电线
无线电干扰限值
Limits of radia interfcrencefrom Achigh voltugc overhead power transmission lines1主题内容与适用范围
本标谁规定了高压交流架空送电线在正宽运行时的无线电干扰限值GB 15707--1995
本标准适用于运行时间半年以上的110~500kV高压交流架空送电线产生的频率为0.15~30MH2的无线电干扰。
2引用标准
GB7349高压架空输电线、变电站无线电十扰测量方法GB/T4365电磁兼容术语
3术语
本标准除符合GB3/T4365的规定外,还采用了下列术。3.1无线电干扰限值
光线电干扰场强在80%时间、具有80%置信度不超过的规定值。3.2好天
是指无雨、无当，无雾的天气。4无线电干扰限值
4.1频率为0.5MHz时，高压交流架空送电线无线电干扰限值如表1所列。表1无线电干扰限值（距边导线投影20m处）电
无线也T优眼佐.iR(μV/m)
220-~330
4.2频率为1MHz时，高正交流架空送电线无线电干扰限值为表1中数值分别减去5dI3(μV/n)。4.30.15°~30MHz频段中其它频率.高压交流架空送电线线电干扰限值按照附录A修正。4.4距边导线设影不为20m处测最的无线也干犹物强按照谢录E够正到20n处。5限值的测显
5.1按照CB7319规定的方法得出的无线电干扰场强，应满足限值要求；也可只在好天气下测量，无线电干扰场强测量值应满迟限值要求。国家技术监督局1995-09-25批准1996-10-01实施
GB15707—1995

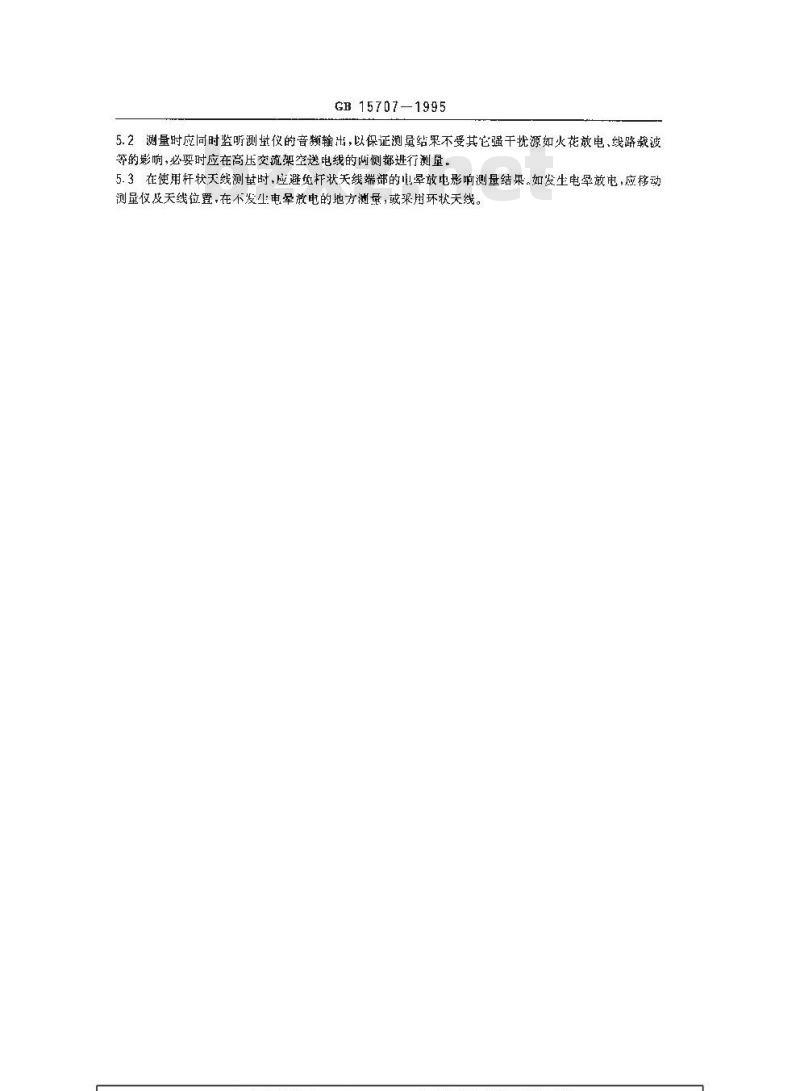

5.2测量时应同时监听测基仪的音颖输出，以保证测量结果不受其它强干扰源如火花放电、线路载波等的影响，必要时应在高压交流架空送电线的两侧都进行测量。5.3在使用杆状天线测基时，应避免杆状关线端都的心晕放电影响测量结果。如发生电晕放电，应移动测量仅及天线位置，在不发生电晕放电的地方渊量，或采用环状天线。GB 15707—1995
附录A
无线电干扰限值的频率修正
(补充件）
A1高压交流架空送电线无线电干扰限值的频率修正公式高压交流架空送电线无线电干扰限值的频率修正可按下列公式计算：AE-5[1-2(g10)]
Ah=20lg 0. 5+ /1-5
式中：△F—相对于 0.5 MHz 的于扰场强的增量dB(μV/m);f——频率,MHz.
注：公式(A1)的造用频率范围为 0. 15～4 Mz。A2应用举例
（Al)
当频率为0.8MHz时,用公式(A1)让算出AE为一3dB(μV/m),对于500kV线路:0.5MH2时无线电于优限值E为55dB(μV/m),所以0.8MHz时的无线电干扰限值为E+△E一52dB(μV/m)。附录
无线电干扰场强的距离修正
（补充件）
B1距离特性
高压交蔬架空送电线无线电于扰距离特性再下式装示，400+(H-h)2
Ex-E+t-Ig
X+(-h)\
式：Lx-…-距逆导线投影Xm处干扰场强dB(V/m);F-…-距边导线投影20处干扰场强,dB(μV/m),X——距边导线投影距离,m;
H—边导线在测点处对地高度,m：有：测量仪天线的架设高度，m;一衰减系数。
对于 0. 15~0. 4 MHz题段,取 18;对于大于 0. 4 MHz 直至 30 MHz. 频率,B取 16. 5。公式(B1)适用」距导线投影距离小于100 m处。B2无线电于扰场强的距离修正
B2. 1 根据 B. 1 条可以计算出距离边导线投影不为 20 m 处的无线电于扰限值,B2.2根据B.1条可以把距边导线投影不为20m处测量的无线电干扰场强修正到20m处。Ct基本公式
CB 15707--1995
高压交流架空送电线无线电干扰场强计算公式（参考件）
由下式可计算们.5MHz时高压交流架穿送电线的无线电扰场强。F3.58+12r30+33lg0
式中：E——无线中扰场强，dB(uV/m)；gx\导线表面最大电位梯度kV/eu导线半径+cm
D一·被1-优点距导线的直接距离，。C2高压交流架空送电线无线电干扰场强(cr）
根据公式((1)计算出高压交流架空送电线二相导线的每相在某点产生的无线电干扰场强，如果有--相的无线电干扰场强莅至少大于其余的每相的3dB（μV/m），则高丞交流架空送电线无线电干扰场强值即为该场强值，否则按下武计算。E,+E.
式中：E-高压交流架空送电线无线电干扰场强.tlB（μV/rm）：F,、F三相导线中的最大两个无线电干扰场强,dB(μV/m)。C380%时间、具有80%置信度的无线电干扰场强值(C2)
由公式（C1）计算的是好天气的50%无线电千扰场强值，80%时间、具有80%置信度的无线电扰场强值可由该值增却6~10 dB(μV/m)得到,附加说明：
本标准由中华人民其和国电力部提出。木标准由全国无线电干扰标雅化技术委员会C分会归口。本标雅由电力部武汉高压研究所负资起草。本标准主要起草人邬蚱、李建建、梁汇东,张影萍、伍企舜。
