ICS39.040.20
分类号：Y11
备案号：65145-2018bZxz.net

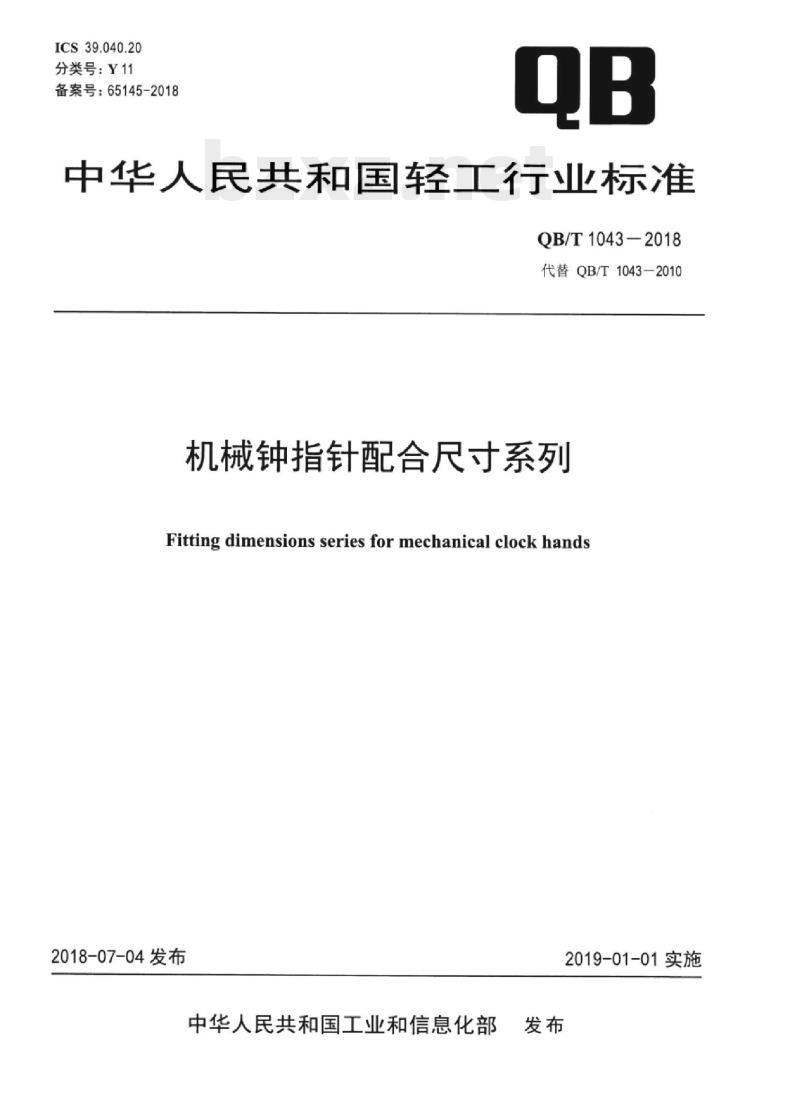

中华人民共和国轻工行业标准
QB/T1043-2018
代替QB/T1043-2010
机械钟指针配合尺寸系列
Fitting dimensions series for mechanical clock hands2018-07-04发布
中华人民共和国工业和信息化部2019-01-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准代替QB/T1043一2010《钟针配合尺寸系列》本标准与QB/T1043一2010相比，除编辑性修改外，主要技术差异如下：修改了标准名称及其对应英文名称；修改了范围（见1）：
增加了术语和定义（见3）：
删除了长孔型配合类型及其尺寸系列：-删除了原表1“钟针轴与孔的尺寸系列”；修改了指针配合尺寸系列（见表1、表2）：修改了圆孔型指针配合公差（见6.1）。本标准由中国轻工业联合会提出。本标准由全国钟表标准化技术委员会（SAC/TC160）归口。QB/T1043-2018
本标准起草单位：烟台北极星国有控股有限公司、西安轻工业钟表研究所有限公司、山东聊城海艺钟表有限公司、浙江省宁波市海曙亨达钟表有限公司。本标准主要起草人：于洪运、金英淑、张会、唐西平、王光剑、朱纪成、赵延。本标准所代替标准的历次版本发布情况为：QB/T1043-1991;
QB/T1043—2010。
1范围
机械钟指针配合尺寸系列
本标准规定了机械钟指针配合尺寸系列。本标准适用于时轮管外径在2.3mm～8.4mm之间的机械钟机心与指针的配合。2规范性引用文件
QB/T1043-2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1800.1产品几何技术规范（GPS）GB/T1800.2产品几何技术规范（GPS）差表
3术语和定义
极限与配合第1部分：公差、偏差和配合的基础极限与配合第2部分：标准公差等级和孔、轴极限偏GB/T1800.1和GB/T1800.2中界定的术语和定义适用于本文件。4机心与指针的配合类型
机心与指针的配合类型为圆孔型和方孔型，如图1、图2所示。d圆孔型配合公称直径
圆孔型
S一方孔型分针配合边长
图2方孔型
5指针配合尺寸系列

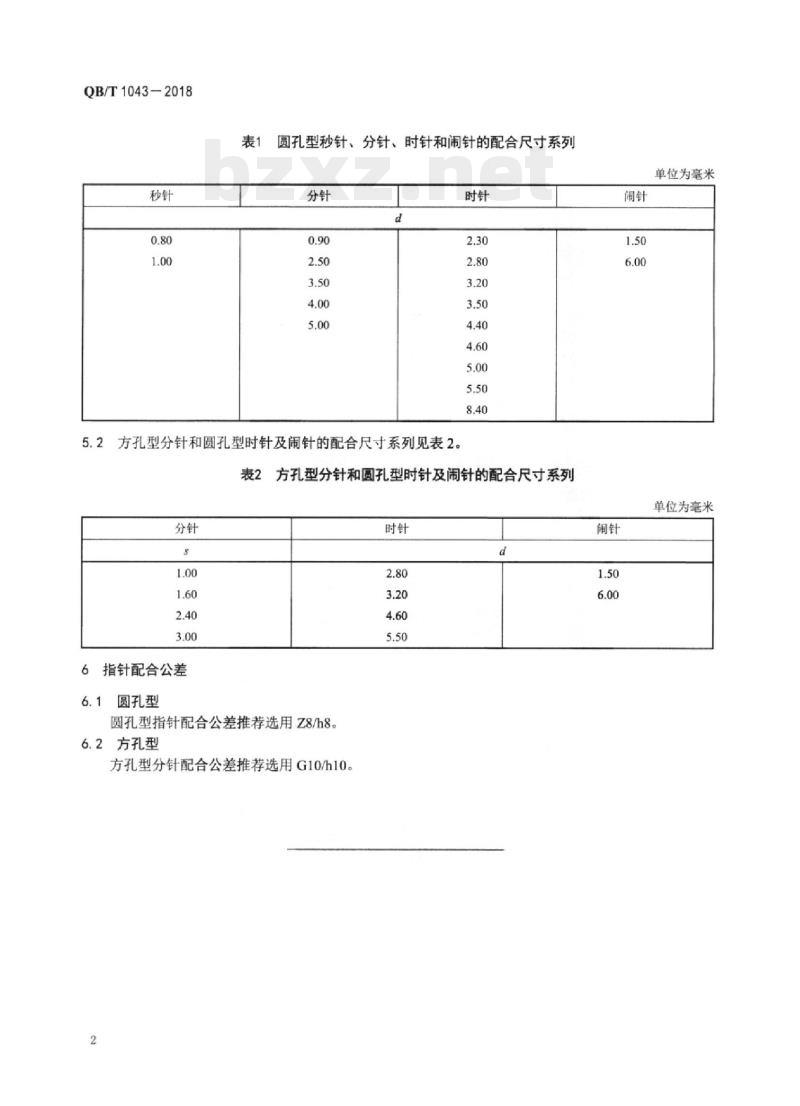

5.1圆孔型秒针、分针、时针和闹针的配合尺寸系列见表1。QB/T1043-2018
圆孔型秒针、分针、时针和闹针的配合尺寸系列分针
2方孔型分针和圆孔型时针及闹针的配合尺寸系列见表2。5.2
指针配合公差
圆孔型
方孔型分针和圆孔型时针及闹针的配合尺寸系列时针
圆孔型指针配合公差推荐选用Z8/h8方孔型
方孔型分针配合公差推荐选用G10/h10。2
单位为毫米
单位为毫米
