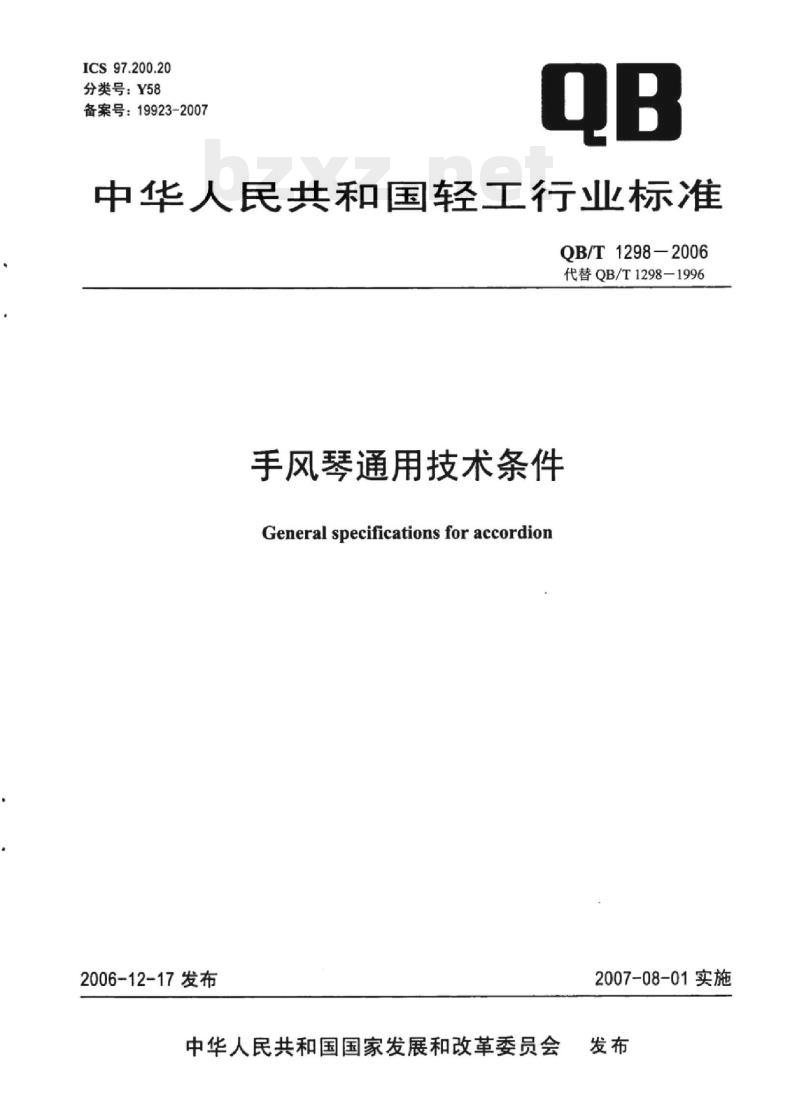

【QB轻工标准】 手风琴通用技术条件

ICS97.200.20
分类号：Y58
备案号：19923-2007
中华人民共和国轻工行业标准
QB/T1298-2006
代替QB/T1298-1996
手风琴通用技术条件
General specifications foraccordion2006-12-17发布
中华人民共和国国家发展和改革委员会2007-08-01实施

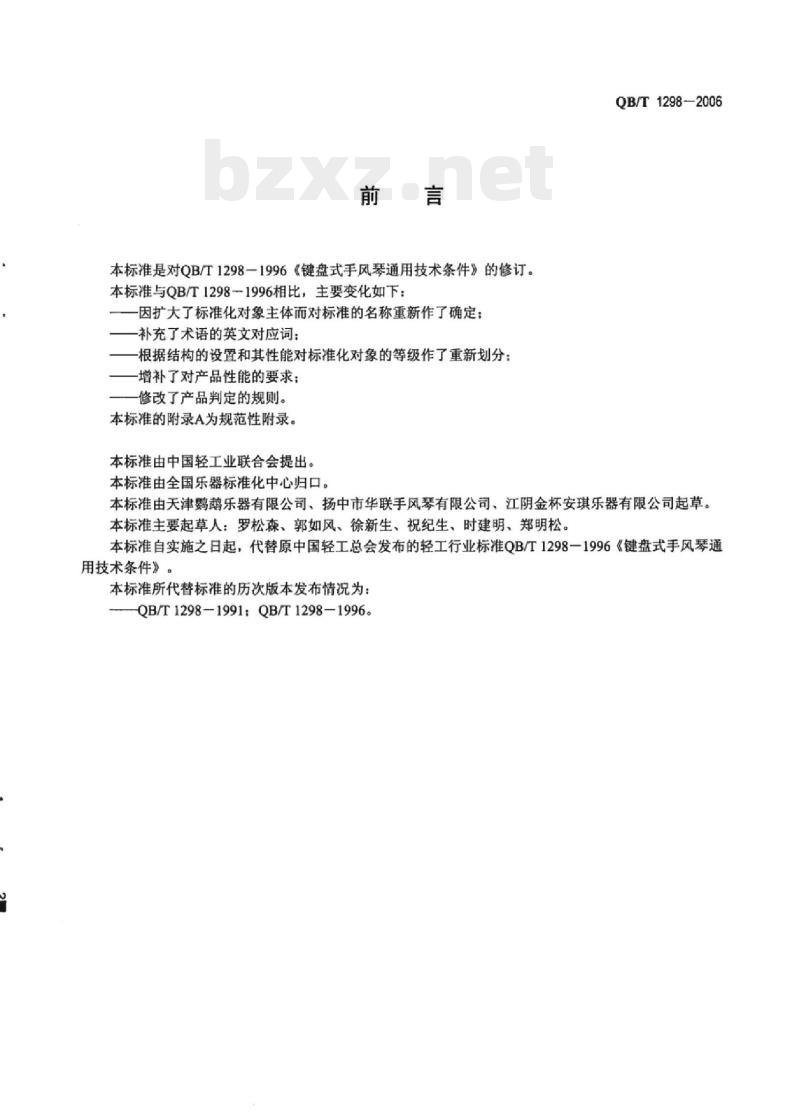

本标准是对QB/T1298一1996《键盘式手风琴通用技术条件》的修订。本标准与QB/T1298一1996相比，主要变化如下：-因扩大了标准化对象主体而对标准的名称重新作了确定：补充了术语的英文对应词：
一根据结构的设置和其性能对标准化对象的等级作了重新划分：一增补了对产品性能的要求：
修改了产品判定的规则。
本标准的附录A为规范性附录。
本标准由中国轻工业联合会提出。本标准由全国乐器标准化中心归口。QB/T1298-2006
本标准由天津鹦鹉乐器有限公司、扬中市华联手风琴有限公司、江阴金杯安琪乐器有限公司起草。本标准主要起草人：罗松森、郭如风、徐新生、祝纪生、时建明、郑明松。本标准自实施之日起，代替原中国轻工总会发布的轻工行业标准QB/T1298一1996《键盘式手风琴通用技术条件》
本标准所代替标准的历次版本发布情况为：QB/T1298-1991：QB/T1298-1996。1范围

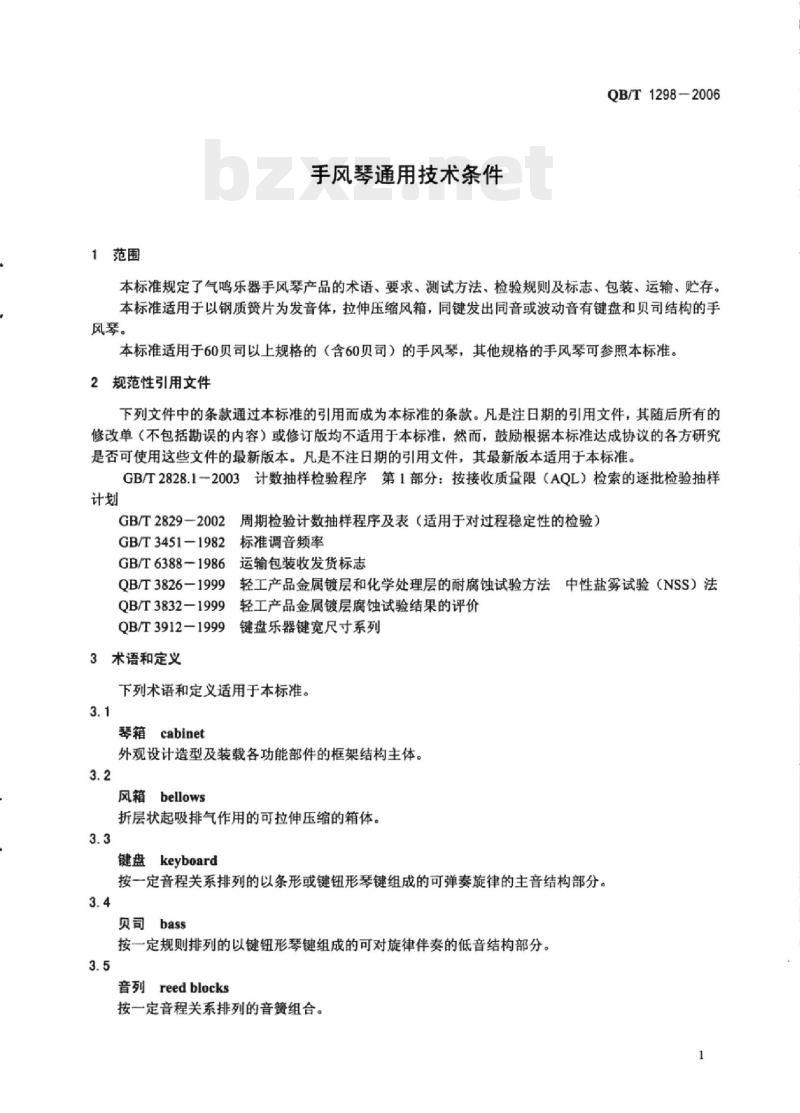

手风琴通用技术条件
QB/T1298-2006
本标准规定了气鸣乐器手风琴产品的术语，要求，测试方法，检验规则及标志，包装，运输、贮存。本标准适用于以钢质簧片为发音体，拉伸压缩风箱，同键发出同音或波动音有键盘和贝司结构的手风琴。
本标准适用于60贝司以上规格的（含60贝司）的手风琴，其他规格的手风琴可参照本标准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3451—1982
标准调音频率
GB/T6388-1986
5运输包装收发货标志
QB/T3826-1999
轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法QB/T3832—1999
轻工产品金属镀层腐蚀试验结果的评价QB/T3912-1999
3术语和定义
键盘乐器键宽尺寸系列
下列术语和定义适用于本标准。3.1
琴箱cabinet
外观设计造型及装载各功能部件的框架结构主体。3.2
风箱bellows
折层状起吸排气作用的可拉伸压缩的箱体。3.3
键盘keyboard
按一定音程关系排列的以条形或键钮形琴键组成的可弹奏旋律的主音结构部分。3.4
贝司bass
按一定规则排列的以键钮形琴键组成的可对旋律伴奏的低音结构部分。3.5
音列reedblocks
按一定音程关系排列的音簧组合。1
QBT1298-2006

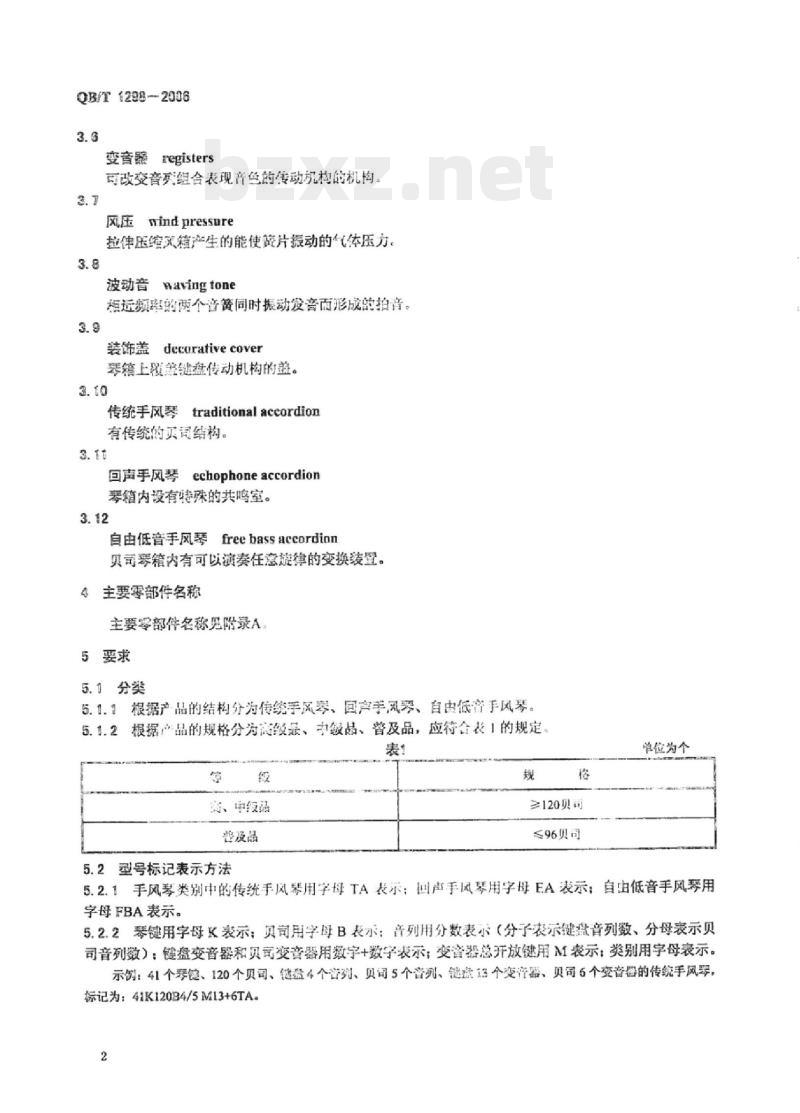

变音器negisters
可改变音列组合表现音色的传动机构的机构3.7
风压windpressure
拉伸压缩文箱产生的能使资片振动的气体压力，3.8
波动音navingtone
近频率的两个音簧同时振动发音而形成的拍音。3.9
装饰盖decorative cover
琴箱上双垒键盘传动机构的盖。3.to
传统手风琴traditionalaccordion有传统的买司结构。
回声手风琴echophoneaccordion琴箱内设有特殊的共鸣室。
free bass accordion
自由低音手风琴
贝司琴箱内有可以演奏任意旋律的变换装置。主要零部件名称
主要零部件名称见附录A
5要求
5.1分类
5.1.1根据产品的结构分为传统手风琴、回产手风琴、自由低音手风琴。5.1.2根据产品的规格分为离级量、中级品、普及品，应符合表！的规定表！
离、中级品
警及品
5.2型号标记表示方法
≥120贝司
≤96贝司
单位为个
5.2.1手风琴类别中的传统手风琴用字母TA表示：回声手风琴用字母EA表示：自由低音手风琴用字母FBA表示。
5.2.2寒键用字母K表示；贝司用字母B表示：音列用分数表示（分子表示键盘音列数、分母表示贝司音列数）：键盘变音器和贝司变音器用数字+数字表示；变音器总开放键用M表示：类别用字母表示。示例：41个琴键、120个贝司、键盘4个咨列、贝词5个音列、键热13个变节器、贝司6个变音器的传统手风琴，标记为：41K120B4/5M13+6TA

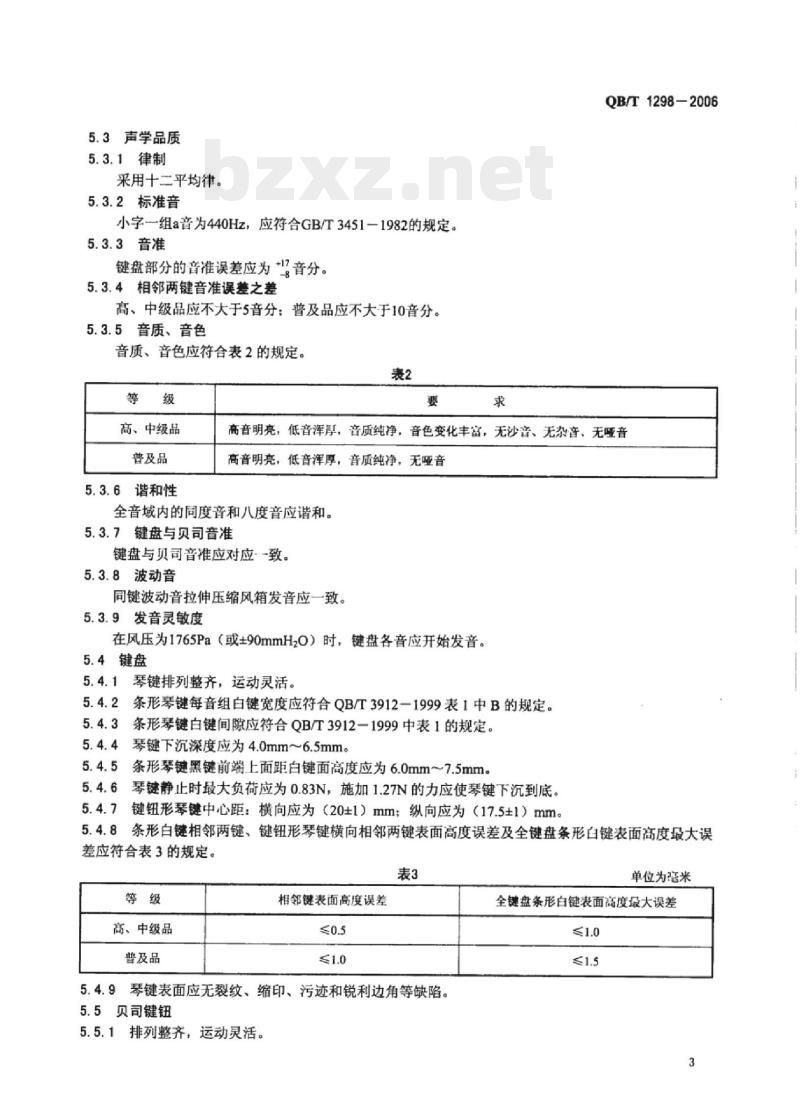

5.3声学品质
5.3.1律制
采用十二平均律。
5.3.2标准音
小字一组a音为440Hz，应符合GB/T3451一1982的规定。5.3.3音准
键盘部分的音准误差应为音分。5.3.4相邻两键音准误差之差
高、中级品应不大于5音分：普及品应不大于10音分。5.3.5音质、音色
音质、音色应符合表2的规定。
高、中级品
普及品
5.3.6谐和性
QB/T1298-2006
高音明亮，低音浑厚，音质纯净，音色变化丰富，无沙音、无杂音、无嘘音高音明亮，低音浑厚，音质纯净，无哑音全音域内的同度音和八度音应谐和。5.3.7键盘与贝司音准
键盘与贝司音准应对应--致。
5.3.8波动音
同键波动音拉伸压缩风箱发音应一致。5.3.9发音灵敏度
在风压为1765Pa（或±90mmH20）时，键盘各音应开始发音。5.4键盘
5.4.1琴键排列整齐，运动灵活。5.4.2条形琴键每音组白键宽度应符合QB/T3912一1999表1中B的规定。条形琴键白键间隙应符合QB/T3912一1999中表1的规定。5.4.3
5.4.4琴键下沉深度应为4.0mm~6.5mm。5.4.5条形琴键黑键前端上面距白键面高度应为6.0mm7.5mm。5.4.6琴键静止时最大负荷应为0.83N，施加1.27N的力应使琴键下沉到底。5.4.7键钮形琴键中心距：横向应为（20±1）mm；纵向应为（17.5±1）mm。5.4.8条形白键相邻两键、键钮形琴键横向相邻两键表面高度误差及全键盘条形白键表面高度最大误差应符合表3的规定。
高、中级品
普及品
相邻键表面高度误差
5.4.9琴键表面应无裂纹、缩印、污迹和锐利边角等缺陷。5.5贝司键钮
5.5.1排列整齐，运动灵活。
单位为意米
全键盘条形白键表面高度最大误差≤1.0
QB/T1298-2006
高度应符合表4的规定。
8B~16B
18B~156B
5.5.3横向中心距应为14mm~20mm。表4
5.5.4静止时最大负荷应为1.37N，施加2.64N的力应使贝司键钮下沉到底。5.5.5表面应无裂纹、缩印、污迹和锐利边角等缺陷。5.6风箱
5.6.1包角整齐，表面覆盖条两端应一致，折层边棱应平整5.6.2伸缩应自如，与琴箱结合应严密。5.7风箱气密性能
漏气量应不大于98Pa（或±5mmH20）。5.8变音器
5.8.1变音键排列整齐，音列组合标志准确、清晰。5.8.2变音器的传动装置应灵敏有效并能保证音孔的充分启闭。5.9琴带
风箱扣带、贝司带、背带应牢固，长短适宜，有调节装置的应灵活有效。5.10琴体外观
5.10.1琴箱色泽应协调，表面应平滑，线条应流畅，镀层应完整。5.10.2紧固件不应有松动。
5.11电镀件防腐蚀能力
电镀件防腐蚀能力应符合QB/T3832一1999的规定，耐腐蚀等级不小于5级。6抽样、测试环境和测试方法
6.1抽样
6.1.1样品应从合格品中抽取。
6.1.2合格品的标志应符合8.1、8.2的规定，包装应符合8.3～8.5的规定。6.1.3样品应采取随机抽样的方法，从符合5.1.1、6.1.2规定的产品中抽取。6.1.4样品的贮存方法应符舍8.7、8.8的规定。6.2测试环境
除另有要求的试验项目外，全部测试应在下述规定的条件下进行：环境温度：15℃～30℃；
相对湿度：45%～75%。
6.3测试方法
6.3.1音准、相邻两键音准误差之差用符合GB/T3451一1982规定的音准仪检查基音音列，检查时应保持风压的均匀。6.3.2音质、音色、谐和性
感官检测。
6.3.3键盘与贝司音准
感官检测。
单位为毫米wwW.bzxz.Net
6.3.4波动音
感官检测。
6.3.5发音灵敏度
QB/T1298-2006
用气体压力装置将风压从零位开始使之逐渐升高并按键至各簧片发音为止，以此时气体压力装置上的读数为准。
6.3.6琴键排列、运动
感官检测。
6.3.7条形琴键每音组白键宽度、白键间隙、黑键距白键面高度用量具检测。
6.3.8琴键下沉深度
将琴键按到底，用量具检测。
6.3.9琴键负荷
将测试琴的键盘水平放置，以距条形琴键前端8mm处、键钮形琴键中心作为受力点，用克力计或码检测。
6.3.10键钮形琴键中心距
用量具检测。
6.3.11琴键表面高度误差
用量具检测。
6.3.12琴键表面
感官检测。
6.3.13贝司键钮排列、运动
感官检测。
6.3.14贝司键钮高度、中心距
用量具检测。
6.3.15贝司键钮负荷
将测试琴的贝司键钮水平放置，以贝司键钮中心作为受力点，用克力计或码检测。6.3.16贝司键钮表面
感官检测。
6.3.17风箱、变音器、琴带、琴体外观感官检测。
6.3.18风箱气密性能
在气体压力装置密闭的状态下，将风压调至测试所需的1373Pa（或±70mmHz0）后，与闭合状态下的风箱箱体连接，待风压稳定后在压力装置上读出压力值，该值与测试值之差即为风箱箱体在该压力下的漏气量。
6.3.19电镀件防腐蚀能力
按QB/T3826一1999规定的方法进行，喷雾周期为4h。7检验规则
7.1产品应由收购部门验收或委托生产厂质量管理部门检验，合格产品附产品合格证后方可出厂。7.2当对产品有特殊要求时，应由供需双方根据合同协商具体的检验项目。7.3检验类型
7.3.1出厂检验
7.3.1.1出厂检验的抽样方案应符合GB/T2828.1一2003中关于正常检验一次抽样方案的规定。5
QB/T1298—2006
出厂检验的项日、检验水平、接收质量限（AQL）应符合表5的规定表5
检验项目
相邻两键音准误差之差
音质、音色
谐和性
发音灵敏度
风箱气密性能
琴键运动
贝司键钮运动
琴键负荷
贝司键钮负荷
琴体外观
测试方法
检验水平
接收质运限（AQL）
7.3.1.3出厂检验不合格，该批退回生产厂，将不合格项目进行整理和调整。整理、调整后的产品可再次提交检验。不合格批的再提交按GB/T2828.1一2003中7.6的规定进行。7.3.2型式检验
7.3.2.1产品的型式检验每年进行一次，在更改结构、制造工艺及主要原材料或停产三个月以上恢复生产时亦需进行。
7.3.2.2型式检验的样品应从当前生产的、经出厂检验合格的产品中随机抽取。7.3.2.3型式检验的抽样方案，应符合GB/T2829一2002中1--次抽样方案的规定。7.3.2.4型式检验所抽取的全部样品应先按出厂检验的项目检验，若有不合格品：应以合格品换取，同时分析原因，但不作为型式检验结果的依据。7.3.2.5型式检验按第5案要求的全部技术拍标进行：判别水平I，不合格质量水平（RQL）为40，判定数组为（0，1）
7.3.2.6型式检验合格，则本周期生产的产品为合格品。7.3.2.7经型式检验的样品，不应作为合格品出厂。8标志、包装、运输、贮存
8.1产品出厂时应附产品合格证及使用说明书。合格证上应注明产品采用的标准编号并有检验员的盖章。
8.2每台产品上均应标有生产厂名、商标等字样或标志。8.3每台产品均应有外包装，包装上除应符合8.2的规定外，还应有产品名称、型号、规格产地、生产日期、出厂日期、货号、数量、重量及“轻放”、“防潮”、“防震”、“防晒”、“防雨淋”等字样或标志。
8.4产品标志、包装除应符合本标准的规定外，还应符合GB/T6388一1986对此所做的规定。8.5外销和定牌生产的产品可根据合同对标志和包装的要求另行做出规定。6
QB/T1298-2006
8.6产品在运输过程中应避免雨淋，日晒和剧烈震动，不应压以重物，装卸时要小心轻放，外包装应能满足中、长途运输的需要。
8.7产品应在环境温度0℃～40℃、相对湿度不大于85%的室内存放，不应与有害及腐蚀性物品共同存放，避免雨淋。日晒、不应压以重物，距热源至少2000mm以上，距地面、墙壁至少200mm以上。8.8产品在符合上述运输、贮存的条件下，一年内如发现因生产厂方面原因造成的质量问题，由生产厂负责。
QB/T1298—2006
附录A
（规范性附录）
手风琴主要零部件名称
A.1外部零件名称见图A.1
图A.1b)。
图A1a)
手风琴外部零部件名称
QB/T1298-2006
手风琴外部零部件名称
QB/T1298-2006
键盘部分名称见图A.2。
键盘各部分名称
