【国家标准】 家用和类似用途电器噪声测试方法 废弃食物处理器的特殊要求

ICS97.040.50
CCSZ32

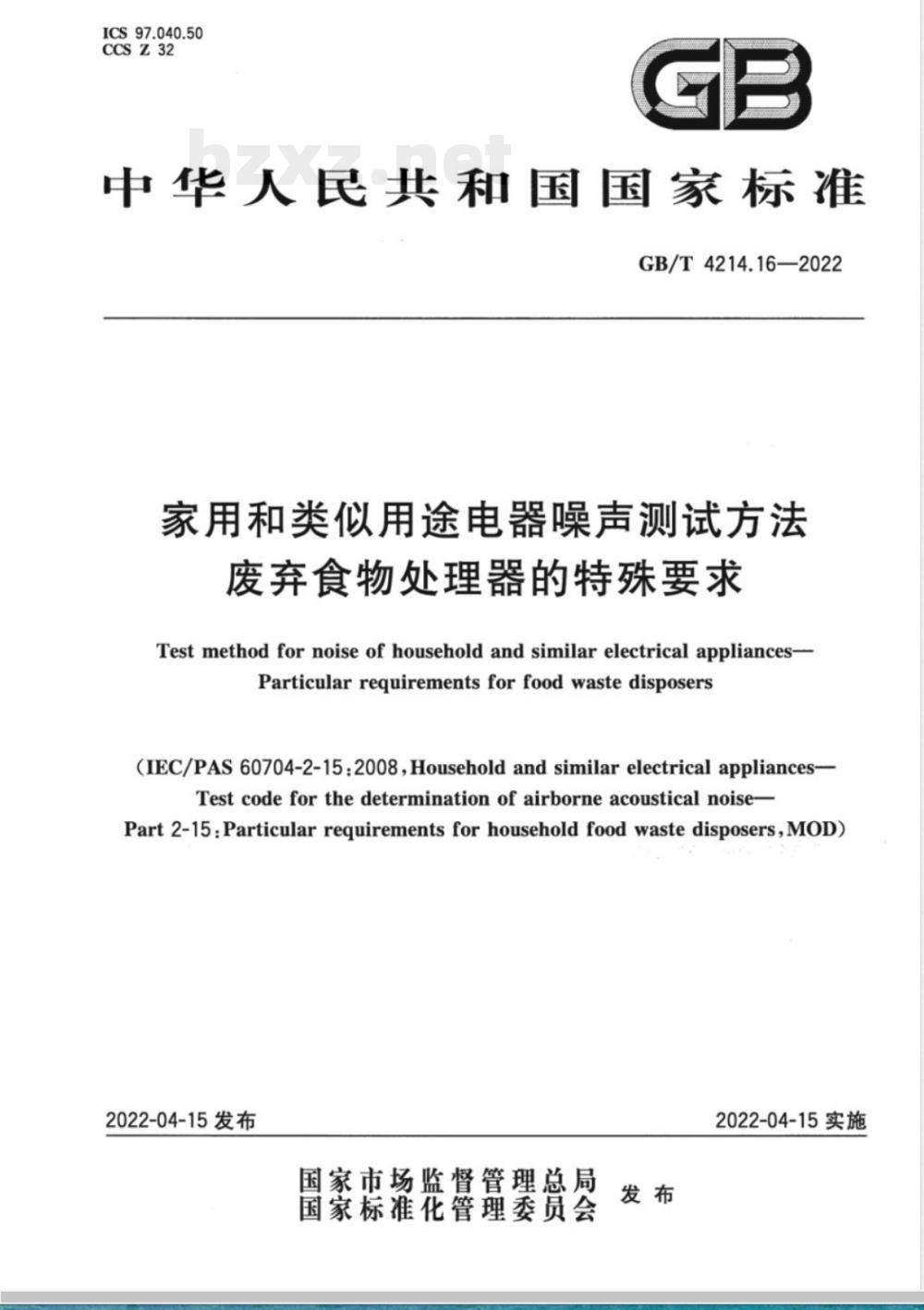

中华人民共和国国家标准
GB/T4214.16—2022
家用和类似用途电器噪声测试方法废弃食物处理器的特殊要求
Test methodfor noiseof household and similar electrical appliances-Particularrequirementsforfoodwastedisposers(IEC/PAS60704-2-15:2008,Householdandsimilarelectricalappliances-Test codeforthedetermination of airborneacoustical noisePart2-15:Particularrequirements forhouseholdfoodwastedisposers,MOD)2022-04-15发布
国家市场监督管理总局
国家标准化管理委员会
2022-04-15实施
GB/T4214.16—2022

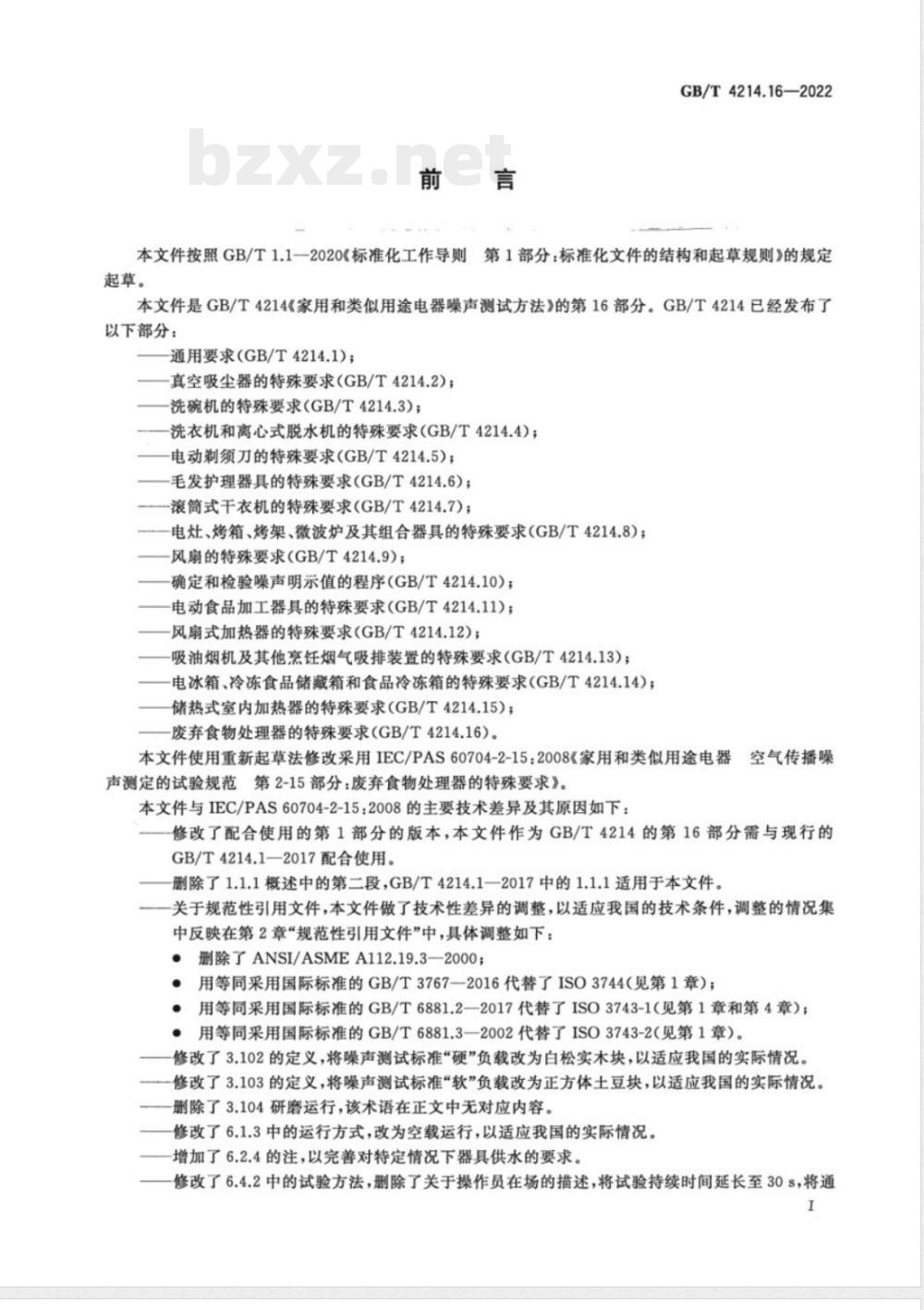

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T4214《家用和类似用途电器噪声测试方法》的第16部分。GB/T4214已经发布了以下部分：
通用要求（GB/T4214.1)；
真空吸尘器的特殊要求（GB/T4214.2）；洗碗机的特殊要求（GB/T4214.3)；洗衣机和离心式脱水机的特殊要求（GB/T4214.4）；电动剃须刀的特殊要求（GB/T4214.5）：毛发护理器具的特殊要求（GB/T4214.6）；滚筒式干衣机的特殊要求（GB/T4214.7）；电灶、烤箱、烤架、微波炉及其组合器具的特殊要求（GB/T4214.8）；风扇的特殊要求（GB/T4214.9）；确定和检验噪声明示值的程序（GB/T4214.10）；电动食品加工器具的待殊要求（GB/T4214.11）；风扇式加热器的特殊要求（GB/T4214.12）；吸油烟机及其他烹饪烟气吸排装置的特殊要求（GB/T4214.13）；电冰箱、冷冻食品储藏箱和食品冷冻箱的特殊要求（GB/T4214.14）；储热式室内加热器的特殊要求（GB/T4214,15）；废弃食物处理器的特殊要求（GB/T4214.16）本文件使用重新起草法修改采用IEC/PAS60704-2-15：2008《家用和类似用途电器空气传播噪
声测定的试验规范第2-15部分：废弃食物处理器的特殊要求》。本文件与IEC/PAS60704-2-15：2008的主要技术差异及其原因如下：修改了配合使用的第1部分的版本，本文件作为GB/T4214的第16部分需与现行的GB/T4214.1—2017配合使用。
删除了1.1.1概述中的第二段，GB/T4214.1一2017中的1.1.1适用于本文件。关于规范性引用文件，本文件做了技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下；删除了ANSI/ASMEA112.19.3—2000；用等同采用国际标准的GB/T3767—2016代替了ISO3744（见第1章）；用等同采用国际标准的GB/T6881.2—2017代替了ISO3743-1（见第1章和第4章）：用等同采用国际标准的GB/T6881.3—2002代替了ISO3743-2（见第1章）。·
修改了3.102的定义，将噪声测试标准硬”负载改为白松实木块，以适应我国的实际情况。修改了3.103的定义，将噪声测试标准“软”负载改为正方体土豆块，以适应我国的实际情况。删除了3.104研磨运行，该术语在正文中无对应内容。修改了6.1.3中的运行方式，改为空载运行，以适应我国的实际情况。增加了6.2.4的注，以完善对特定情况下器具供水的要求修改了6.4.2中的试验方法，删除了关于操作员在场的描述，将试验持续时间延长至30s，将通1
GB/T4214.16—2022

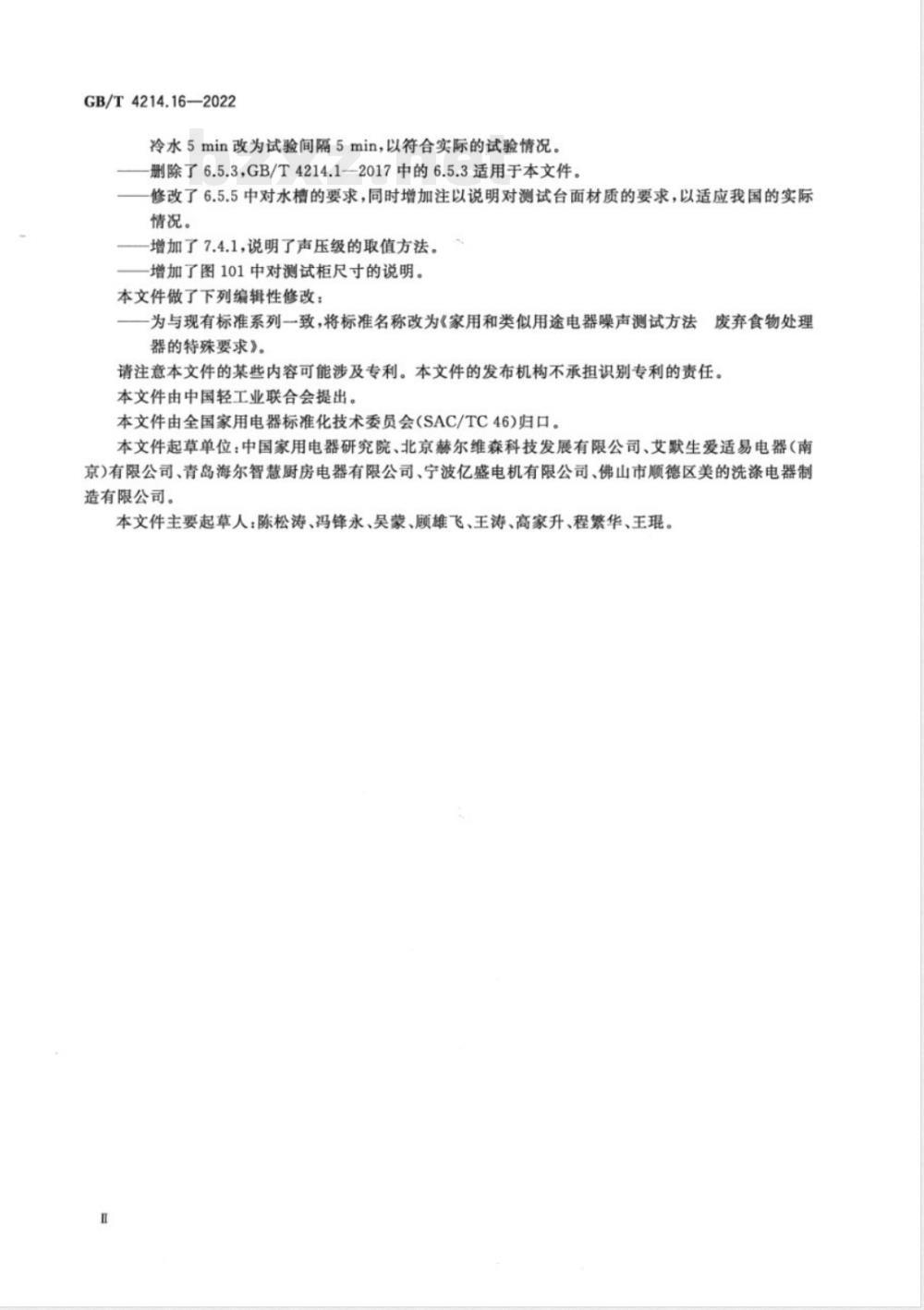

冷水5min改为试验间隔5min，以符合实际的试验情况。删除了6.5.3，GB/T4214.1-2017中的6.5.3适用于本文件。修改了6.5.5中对水的要求，同时增加注以说明对测试台面材质的要求，以适应我国的实际情况。
增加了7.4.1，说明了声压级的取值方法，增加了图101中对测试柜尺寸的说明。本文件做了下列编辑性修改：
为与现有标准系列一致，将标准名称改为《家用和类似用途电器噪声测试方法废弃食物处理
器的特殊要求》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国家用电器标准化技术委员会（SAC/TC46）归口。本文件起草单位：中国家用电器研究院、北京赫尔维森科技发展有限公司、艾默生爱适易电器（南京）有限公司、青岛海尔智慧厨房电器有限公司、宁波亿盛电机有限公司、佛山市顺德区美的洗涤电器制造有限公司。
本文件主要起草人：陈松涛、冯锋永、吴蒙、顾雄飞、王涛、高家升、程繁华、王琨、引言
GB/T4214.16—2022

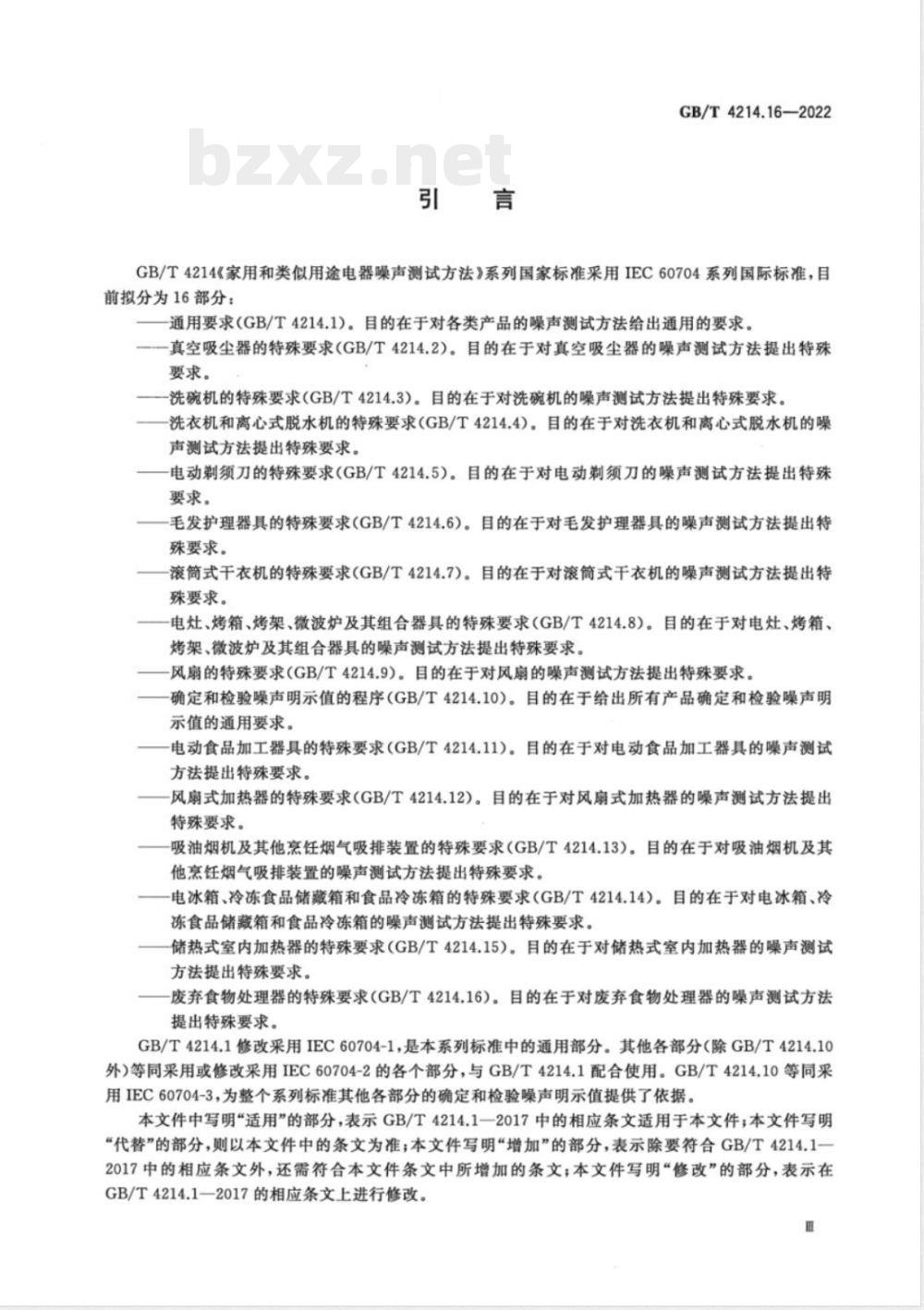

GB/T4214《家用和类似用途电器噪声测试方法》系列国家标准采用IEC60704系列国际标准，目前拟分为16部分：
通用要求（GB/T4214.1）。目的在于对各类产品的噪声测试方法给出通用的要求一一真空吸尘器的特殊要求（GB/T4214.2）。目的在于对真空吸尘器的噪声测试方法提出特殊要求。
一洗碗机的特殊要求（GB/T4214.3）。目的在于对洗碗机的噪声测试方法提出特殊要求。一洗衣机和离心式脱水机的特殊要求（GB/T4214.4）。目的在于对洗衣机和离心式脱水机的噪声测试方法提出特殊要求。
电动剃须刀的特殊要求（GB/T4214.5）。目的在于对电动剃须刀的噪声测试方法提出特殊要求，
一毛发护理器具的特殊要求（GB/T4214.6）。目的在于对毛发护理器具的噪声测试方法提出特殊要求。
滚简式干衣机的特殊要求（GB/T4214.7）。目的在于对滚简式干衣机的噪声测试方法提出特殊要求。
电灶、烤箱、烤架、微波炉及其组合器具的特殊要求（GB/T4214.8）。目的在于对电灶、烤箱、烤架、微波炉及其组合器具的噪声测试方法提出特殊要求。风扇的特殊要求（GB/T4214.9）。目的在于对风扇的噪声测试方法提出特殊要求。确定和检验噪声明示值的程序（GB/T4214.10）。目的在于给出所有产品确定和检验噪声明示值的通用要求。
电动食品加工器具的特殊要求（GB/T4214.11）。目的在于对电动食品加工器具的噪声测试方法提出特殊要求。
风扇式加热器的特殊要求（GB/T4214.12）。目的在于对风扇式加热器的噪声测试方法提出特殊要求。
吸油烟机及其他烹饪烟气吸排装置的特殊要求（GB/T4214.13）。目的在于对吸油烟机及其他烹饪烟气吸排装置的噪声测试方法提出特殊要求。电冰箱、冷冻食品储藏箱和食品冷冻箱的特殊要求（GB/T4214.14）。目的在于对电冰箱、冷冻食品储藏箱和食品冷冻箱的噪声测试方法提出特殊要求。储热式室内加热器的特殊要求（GB/T4214.15）.自的在于对储热式室内加热器的噪声测试方法提出特殊要求。
废弃食物处理器的特殊要求（GB/T4214.16）目的在于对废弃食物处理器的噪声测试方法提出特殊要求。
GB/T4214.1修改采用IEC60704-1，是本系列标准中的通用部分。其他各部分（除GB/T4214.10外）等同采用或修改采用IEC60704-2的各个部分，与GB/T4214.1配合使用。GB/T4214.10等同采用IEC60704-3，为整个系列标准其他各部分的确定和检验噪声明示值提供了依据。本文件中写明“适用”的部分，表示GB/T4214.1一2017中的相应条文适用于本文件，本文件写明“代替”的部分，则以本文件中的条文为准：本文件写明“增加”的部分，表示除要符合GB/T4214.1一2017中的相应条文外，还需符合本文件条文中所增加的条文：本文件写明“修改”的部分，表示在GB/T4214.1—2017的相应条文上进行修改。m

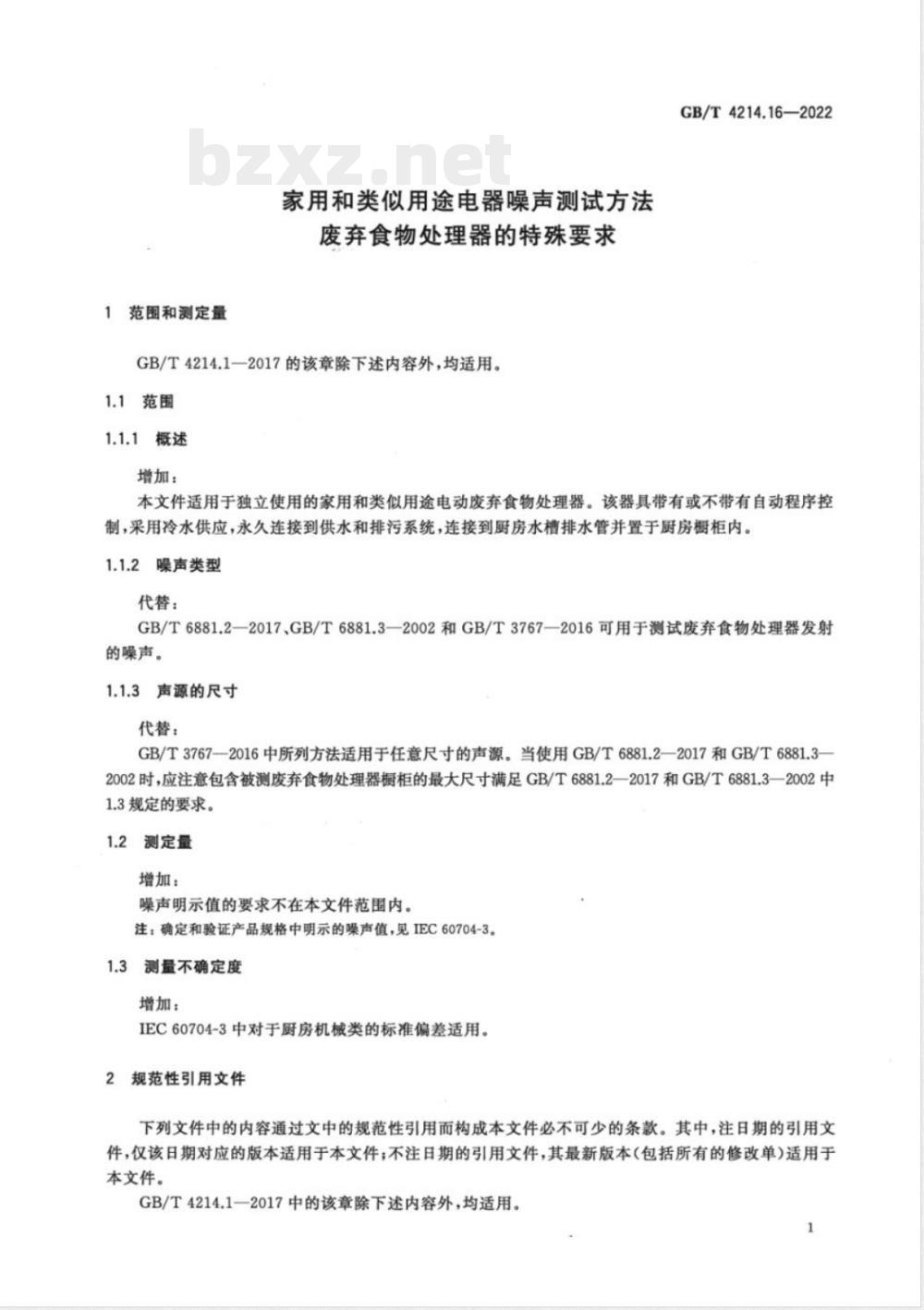

1范围和测定量
家用和类似用途电器噪声测试方法废弃食物处理器的特殊要求
GB/T4214.1一2017的该章除下述内容外，均适用。1.1范围
1.1.1概述
增加：
GB/T4214.16—2022
本文件适用于独立使用的家用和类似用途电动废弃食物处理器。该器具带有或不带有自动程序控制，采用冷水供应，永久连接到供水和排污系统，连接到厨房水槽排水管并置于厨房橱柜内。1.1.2噪声类型
代替：
GB/T6881.2—2017.GB/T6881.3—2002和GB/T3767—2016可用于测试废弃食物处理器发射的噪声。
1.1.3声源的尺寸
代替：
GB/T3767—2016中所列方法适用于任意尺寸的声源。当使用GB/T6881.2—2017和GB/T6881.32002时，应注意包含被测废弃食物处理器橱柜的最大尺寸满足GB/T6881.2—2017和GB/T6881.3—2002中1.3规定的要求。
1.2测定量
增加：
噪声明示值的要求不在本文件范围内。注：确定和验证产品规格中明示的噪声值，见IEC60704-3，1.3测量不确定度
增加：
IEC60704-3中对于厨房机械类的标准偏差适用。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4214.1-2017中的该章除下述内容外，均适用。1
GB/T4214.16-—2022
代替：
GB/T3767-—2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工
程法（ISO3744：2010，IDT）
GB/T6881.2—2017
声压法测定噪声源声功率级和声能量级工程法硬壁测试室比较法（ISO3743-1：2010，IDT）混响场内小型可移动声源
混响场中小型可移动声源工程法第2声学bzxZ.net
GB/T6881.3-2002
声压法测定噪声源声功率级
部分：专用混响测试室法（idtISO3743-2：1994）3术语和定义
下列术语和定义适用于本文件。GB/T4214.1--2017中的该章除下述内容外，均适用，3.4
运行周期
增加：
operational cycle
从操作员启动器具开始，到操作员手动关闭器具或器具由自动控制器自动关闭结束的周期。增加：
批量进料操作batchfeedoperation在供水和进行一个运行周期前，操作员向废弃食物处理器的研磨腔装入标准负载的操作方法。3.102
噪声测试标准“硬”负载
standard“hard\testload for noisemeasurements噪声测试中研磨的标准“硬”负载应为15个边长为（12士2）mm的正方体白松实木块，注1：白松实木块的端面硬度（350士20）kgf/cm注2：白松实本块试验前需在温度（20土5）℃，相对漫度40%~70%的环境中至少放置48h。3.103
噪声测试标准“软”负载
standard“soft\test load for noise measurements噪声测试中研磨的标准“软”负载应为15个边长为（20士2）mm的正方体土豆块，制备的土豆块应在2h内使用。
4测量方法与声学环境
GB/T4214.1一2017的该章除下述内容外，均适用4.2直接法
增加：
注：如果所发射的噪声中存在纯音成分，在特殊混响室中测得的声压级标准偏差的估计值可能会增大，该情况下，根据GB/T6881.3—2002的规定，可能有必要增加额外的传声器位置声源位置。4.3比较法
增加：
注：如果所发射的噪声中存在纯音成分，在刚性壁面测试室或专用混响室中测得的声压级标准偏差的估计值可能会增大，该情况下，根据GB/T6881.2—2017和GB/T6881.3—2002的规定，可能有必要增加额外的传声器位置或声源位置。
5测量仪器
GB/T4214.1—2017的该章适用。6被测器具的运行与定位
GB/T4214:1一2017的该章除下述内容外，均适用。6.1
器具的装配与预处理
6.1.3代替：
GB/T4214.16—2022
在噪声测量前，应确保器具研磨腔内无之前运行残留物。器具按使用说明安装在标准测试柜中，并完成10个空载运行周期，每个运行周期持续30s，两个相邻的运行周期间隔30s。6.1.4不适用。
6.2电、水或燃气的供应
6.2.1代替：
供电电压在不可拆卸的电缆或电线的插头处测量，当配有可拆卸电源线或未提供电缆时，在器具输出插口处测量：但不得在外接延伸电缆或电线入口处测量。6.2.2不适用。
6.2.3不适用。
6.2.4代替：
器具供水温度应在4℃~27℃。
供水速率应为（6士0.3）L/min，水龙头的安装位置应使水能沿水槽边壁流入下水口，以防溅水产生噪声。
注：必要时可以增加软质导管引导水流，增加的软质导管不得与水槽接触，软质导管不得影响供水速率。6.4测试期间器具的加载与运行
6.4.2代替：
试验程序开始时，测试负载应处于室温。试验程序开始时，被测器具应处于室温器具应按3.101的要求运行，并分别按3.102和3.103要求进行装载。操作员位置的选取尽量不影响噪声测试，并应在所有测试期间保持不变测试30s，测试过程包括运行周期的启动。测试完成之后，应清除研磨腔内的残留物，并将器具用水冲洗于净以确保无物质残留，应在没有水和负载情况下进行听觉检查，以确保研磨腔无物质残留。确保研磨腔顶部边缘没有剩余的测试负载。每种负载应做3次试验，记录每次试验的结果。每组试验之间间隔5min，以使废弃食物处理器尽可能回到室温条件。
器具的定位和安装
6.5.1不适用。
不适用。
6.5.4不适用。
GB/T4214.16—2022
6.5.5代替：
应遵循废弃食物处理器制造商对该器具安装和使用的说明。测试柜的结构如图101。
测试台面应牢固的安装在测试柜的顶部。将尺寸为560mm×410mm×180mm（长×宽×深）的不锈钢水槽按水槽制造商使用说明的规定安装在台面的中心位置。注：测试台面材质为19mm厚的未经处理的颗粒板（硬纸板）或未经处理的胶合板，密度为600kg/m～750kg/m废弃食物处理器应按制造商使用说明的规定安装在不锈锅水槽下方，在测试柜的背面或者下侧可提供一个开口，用于供电、供水和污水排放。应注意，开口在能满足使用需要的情况下，其尺寸尽可能小，为防止噪声泄漏，开口要密封，开口与排水软管之间应填充发泡料用以密封和隔离。还应注意，管路应与测试柜适当隔离以防止传递结构噪声。器具装人测试柜后按6.5.3放置。7
声压级的测量
GB/T4214.1一2017的该章除下述内容外，均适用。反射面上方近似自由场中的传声器的布置、测量表面以及标准声源（RSS）的位置7.1
不适用。
不适用。
不适用。
不适用。
不适用。
7.4.1增加：
声压级（A计权）应是6.4.2规定的测试过程内连续10s的噪声平均值的最大值。声压级和声功率级的计算
GB/T4214.1-—2017的该章适用。记录内容
GB/T4214.1一2017的该章除下述内容外，均适用。9.6
被测器具的装配和预处理
2不适用。
不适用。
9.7电源、水源等
2不适用。
9.7.3代替：
水的流速及其允差。
不适用。
报告内容
GB/T4214.1一2017的该章除下述内容外，均适用。10.3
器具的测试条件
不适用。
不适用。
标引序号说明：
测试柜高度，h=（800±10)mm；测试柜宽度，w=（1200±10）mm；测试柜深度，d-（600±10）mm
GB/T4214.16—2022
注1：材质为19mm厚的未经处理的颗粒板（刨花板）或未经处理的胶合板，密度在600kg/m~750kg/m*之间，注2：前面板宜为可拆卸的，以便接入废弃食物处理器的管道。图101
测试柜
GB/T4214.16—2022
GB/T4214.1—2017的附录除下述内容外，均适用。GB/T4214.1—2017的本附录不适用。附录A
（规范性）
标准测试台
GB/T4214.16—2022
GB/T4214.16—2022
GB/T4214.1—2017的本附录不适用。附录B
(规范性）
测试柜
