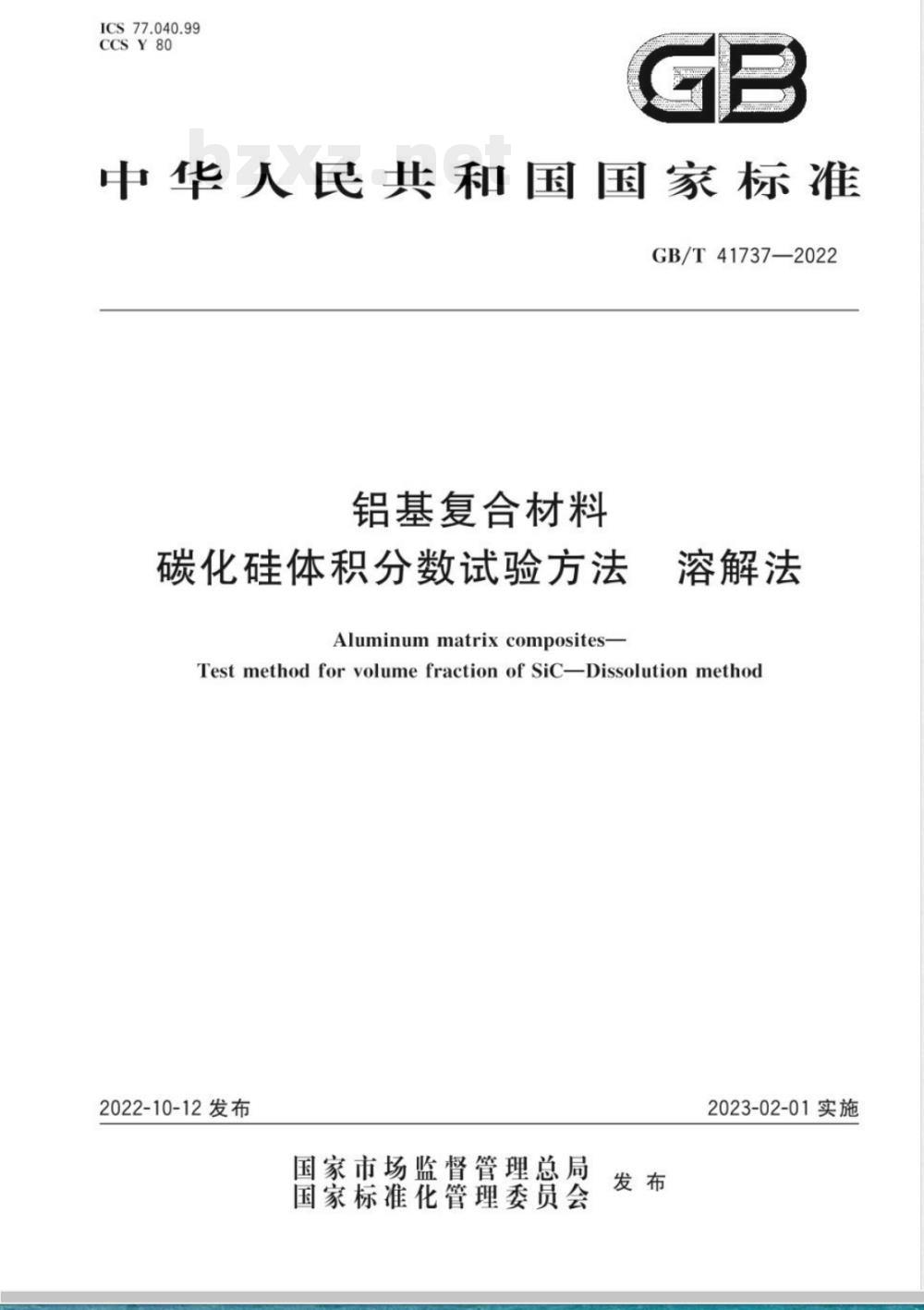

【国家标准】 铝基复合材料 碳化硅体积分数试验方法 溶解法

ICS77.040.99
CCSY80
中华人民共和国国家标准
GB/T41737—2022www.bzxz.net
铝基复合材料
碳化硅体积分数试验方法
Aluminum matrix composites-
溶解法
Test method for volume fraction of SiC-Dissolution method2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2023-02-01实施
GB/T41737-2022

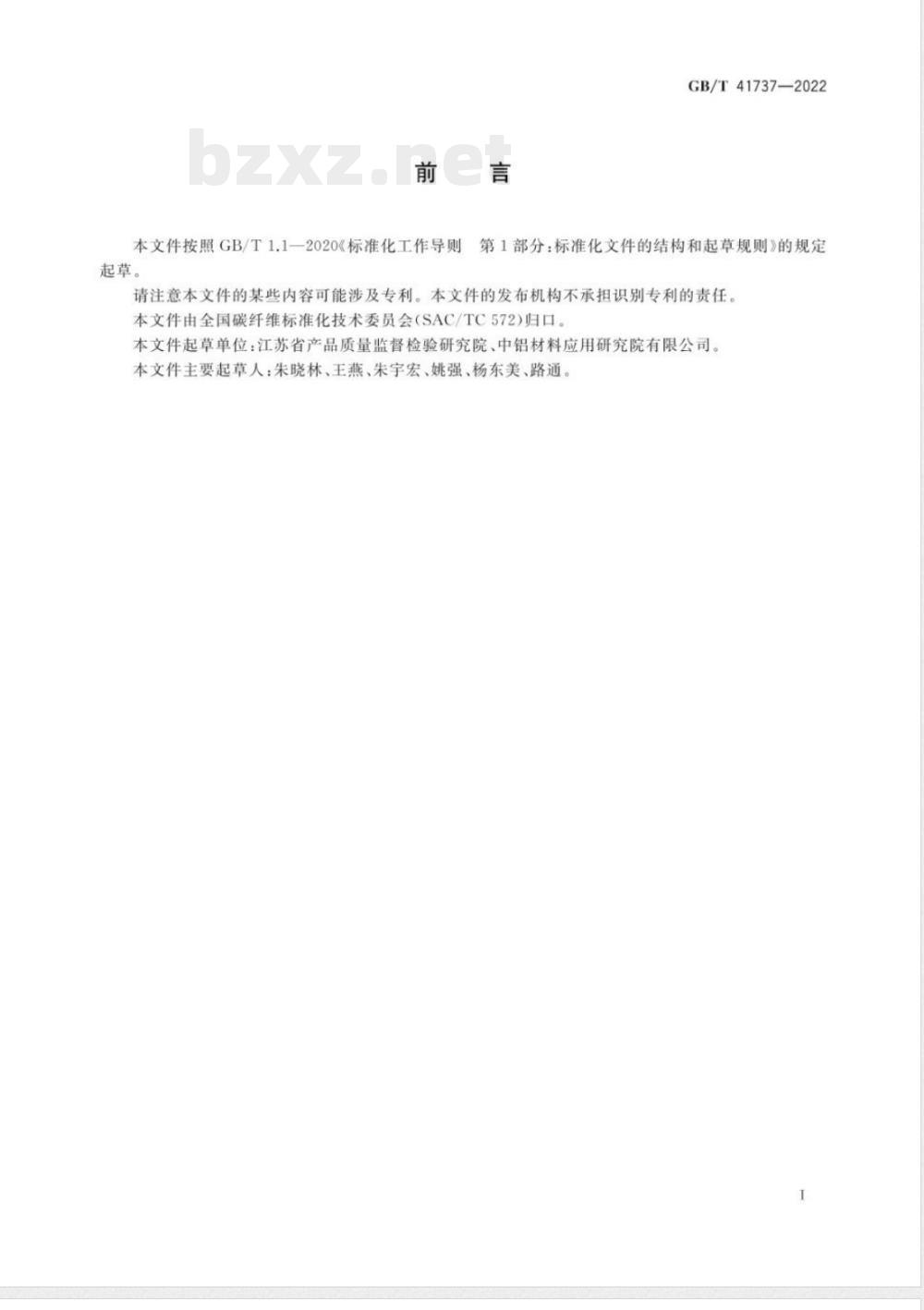

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国碳纤维标准化技术委员会（SAC/TC572）归口。本文件起草单位：江苏省产品质量监督检验研究院、中铝材料应用研究院有限公司。本文件主要起草人：朱晓林、王燕、朱宇宏、姚强、杨东美、路通1范围

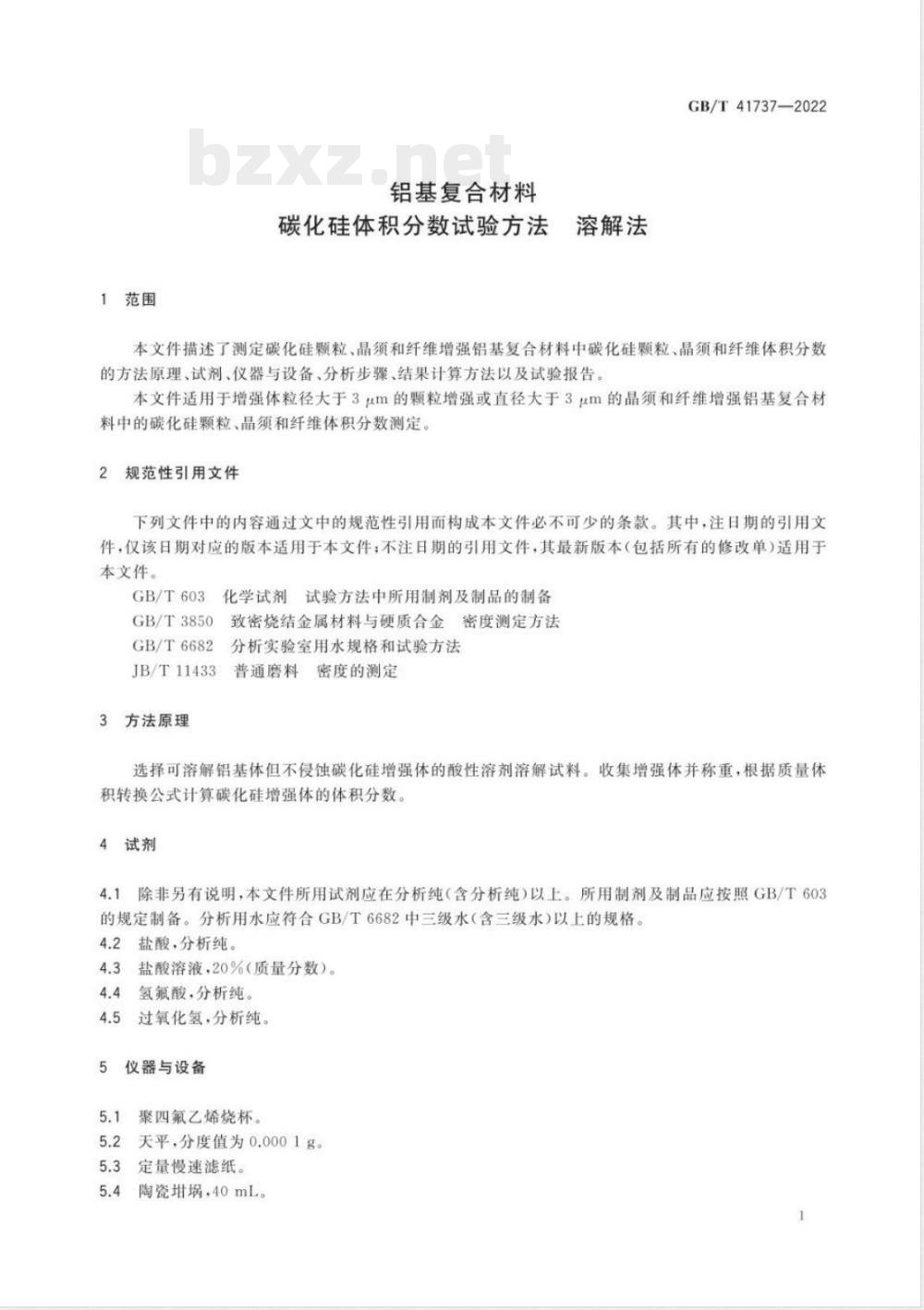

铝基复合材料
碳化硅体积分数试验方法
溶解法
GB/T41737—2022
本文件描述了测定碳化硅颗粒、晶须和纤维增强铝基复合材料中碳化硅颗粒、晶须和纤维体积分数的方法原理、试剂、仪器与设备、分析步骤、结果计算方法以及试验报告。本文件适用于增强体粒径大于3um的颗粒增强或直径大于3um的晶须和纤维增强铝基复合材料中的碳化硅颗粒、晶须和纤维体积分数测定。2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T603
GB/T3850
GB/T6682
JB/T11433
方法原理
化学试剂试验方法中所用制剂及制品的制备致密烧结金属材料与硬质合金密度测定方法分析实验室用水规格和试验方法普通磨料密度的测定
选择可溶解铝基体但不侵蚀碳化硅增强体的酸性溶剂解试料，收集增强体并称重·根据质量体积转换公式计算碳化硅增强体的体积分数。4试剂
除非另有说明，本文件所用试剂应在分析纯（含分析纯）以上。所用制剂及制品应按照GB/T6034.1
的规定制备。分析用水应符合GB/T6682中三级水（含三级水）以上的规格。4.2
盐酸.分析纯、
盐酸溶液，20%（质量分数）。
氢氟酸，分析纯。
过氧化氢，分析纯。
仪器与设备
聚四氟乙烯烧杯。
5.2天平，分度值为0.0001g。
5.3定量慢速滤纸。
陶瓷增，40mL。

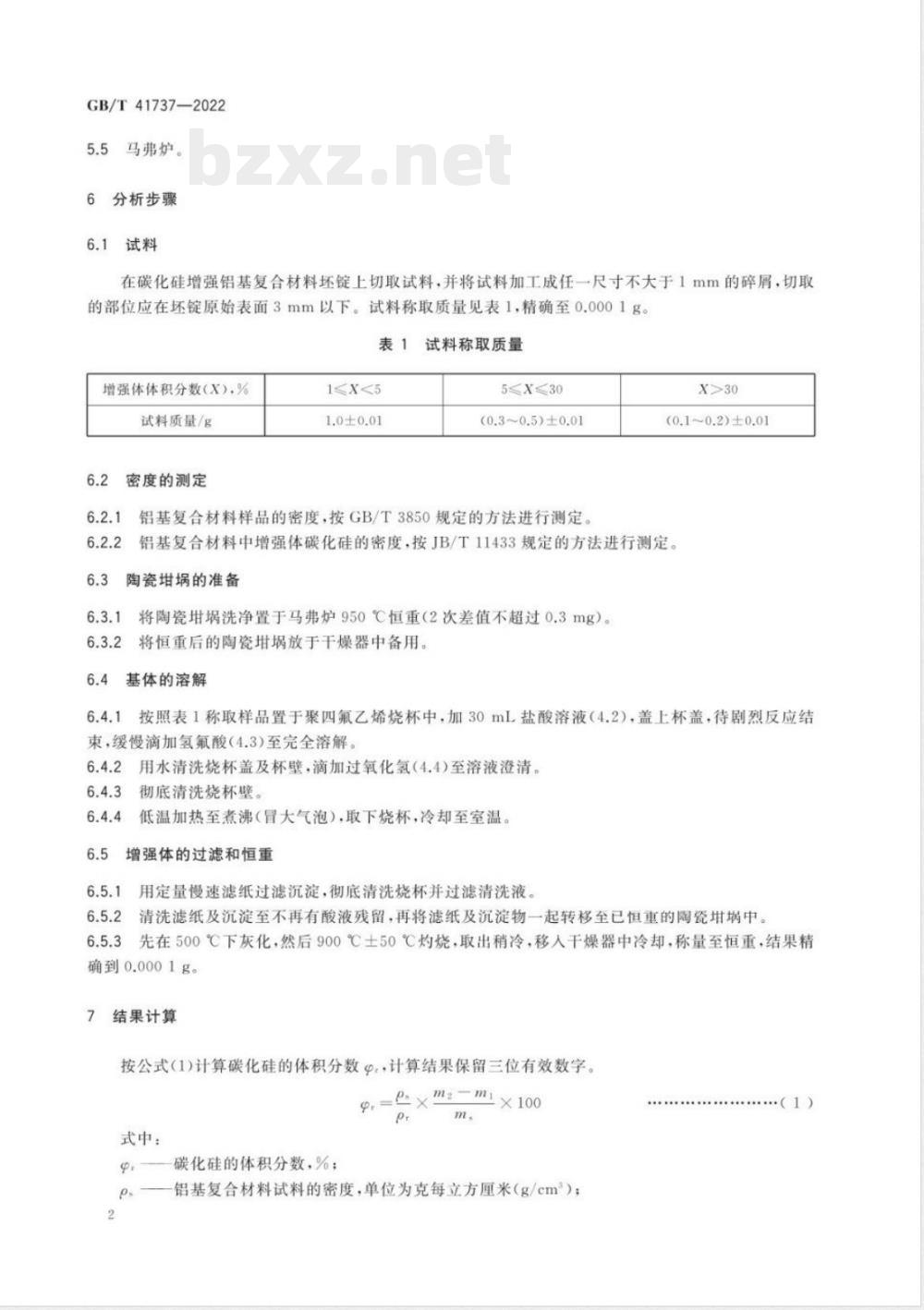

GB/T41737-2022
马弗炉。
分析步骤
6.1试料
在碳化硅增强铝基复合材料坏锭上切取试料，并将试料加工成任一尺寸不大于1mm的碎屑，切取的部位应在坏锭原始表面3mm以下。试料称取质量见表1.精确至0.0001g。表1试料称取质量
增强体体积分数(X),%
试料质量/g
密度的测定
1.0±0.01
5≤X≤30
(0.3~0.5)±0.01
铝基复合材料样品的密度，按GB/T3850规定的方法进行测定。6.2.2
(0.1~0.2)±0.01
铝基复合材料中增强体碳化硅的密度，按JB/T11433规定的方法进行测定陶瓷的准备
将陶瓷璃洗净置于马弗炉950℃恒重（2次差值不超过0.3mg）。6.3.1
将恒重后的陶瓷埚放于干燥器中备用。基体的溶解
按照表1称取样品置于聚四氟乙烯烧杯中，加30mL盐酸溶液（4.2）.盖上杯盖，待剧烈反应结束，缓慢滴加氢氟酸（4.3）至完全溶解6.4.2
用水清洗烧杯盖及杯壁·滴加过氧化氢（4.4）至溶液澄清，彻底清洗烧杯壁。
低温加热至煮沸（冒大气泡），取下烧杯，冷却至室温。增强体的过滤和恒重
用定量慢速滤纸过滤沉淀，彻底清洗烧杯并过滤清洗液。清洗滤纸及沉淀至不再有酸液残留，再将滤纸及沉淀物一起转移至已但重的陶瓷璃中先在500℃下灰化.然后900℃士50℃灼烧，取出稍冷，移人干燥器中冷却，称量至恒重，结果精确到0.0001g。
结果计算
按公式（1)计算碳化硅的体积分数@，计算结果保留三位有效数字。p=exm-m
式中：
碳化硅的体积分数，%；
1×100
铝基复合材料试料的密度，单位为克每立方厘米（g/cm）：（1)

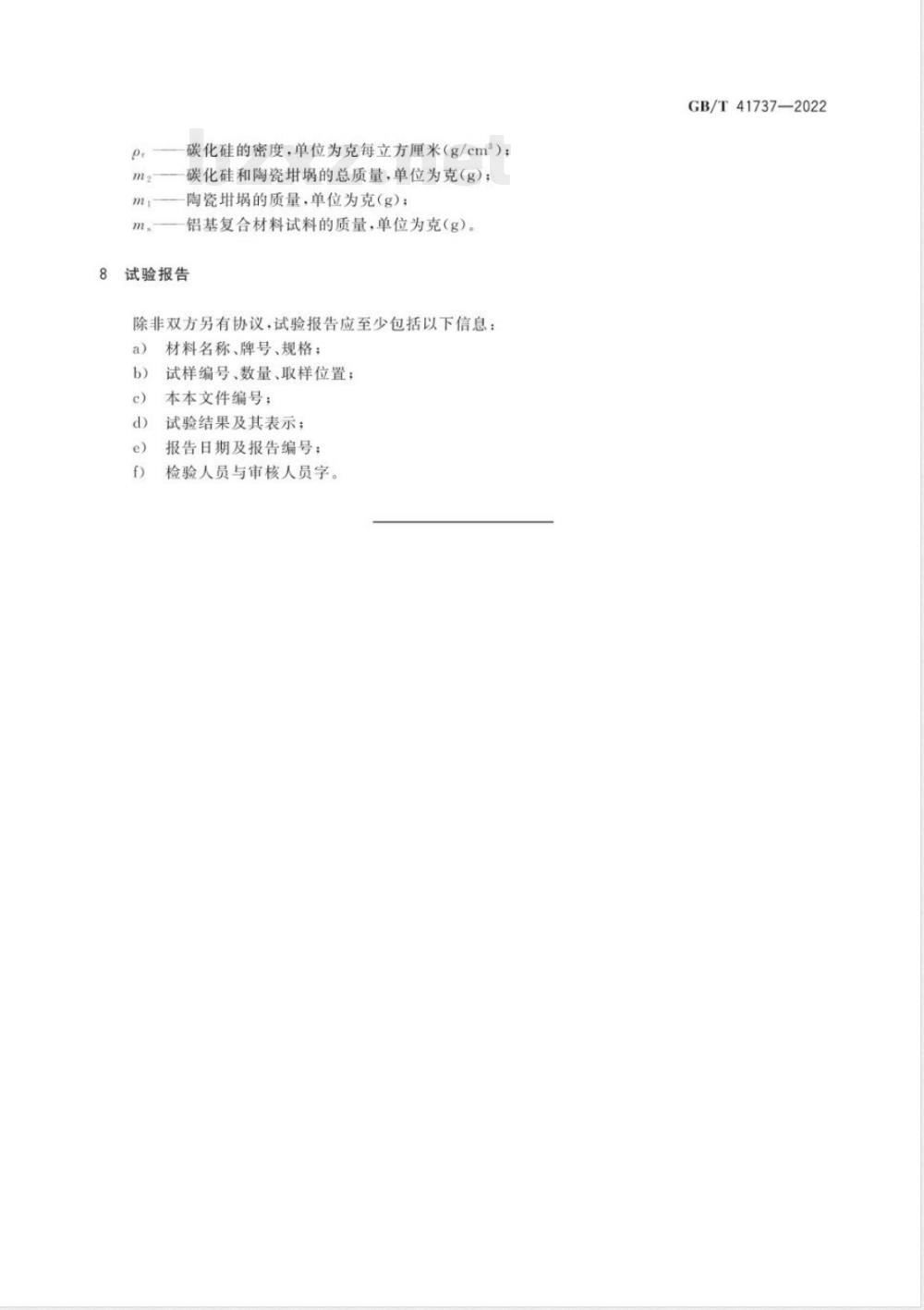

碳化硅的密度，单位为克每立方厘米（g/cm*）；pr
m：——碳化硅和陶瓷的总质量，单位为克（g）：m——陶瓷的质量，单位为克（g）：m铝基复合材料试料的质量，单位为克（g）。试验报告
除非双方另有协议，试验报告应至少包括以下信息：a)
材料名称、牌号、规格：
试样编号、数量、取样位置：
本本文件编号：
试验结果及其表示；
报告日期及报告编号：
检验人员与审核人员字。
GB/T41737—2022
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
