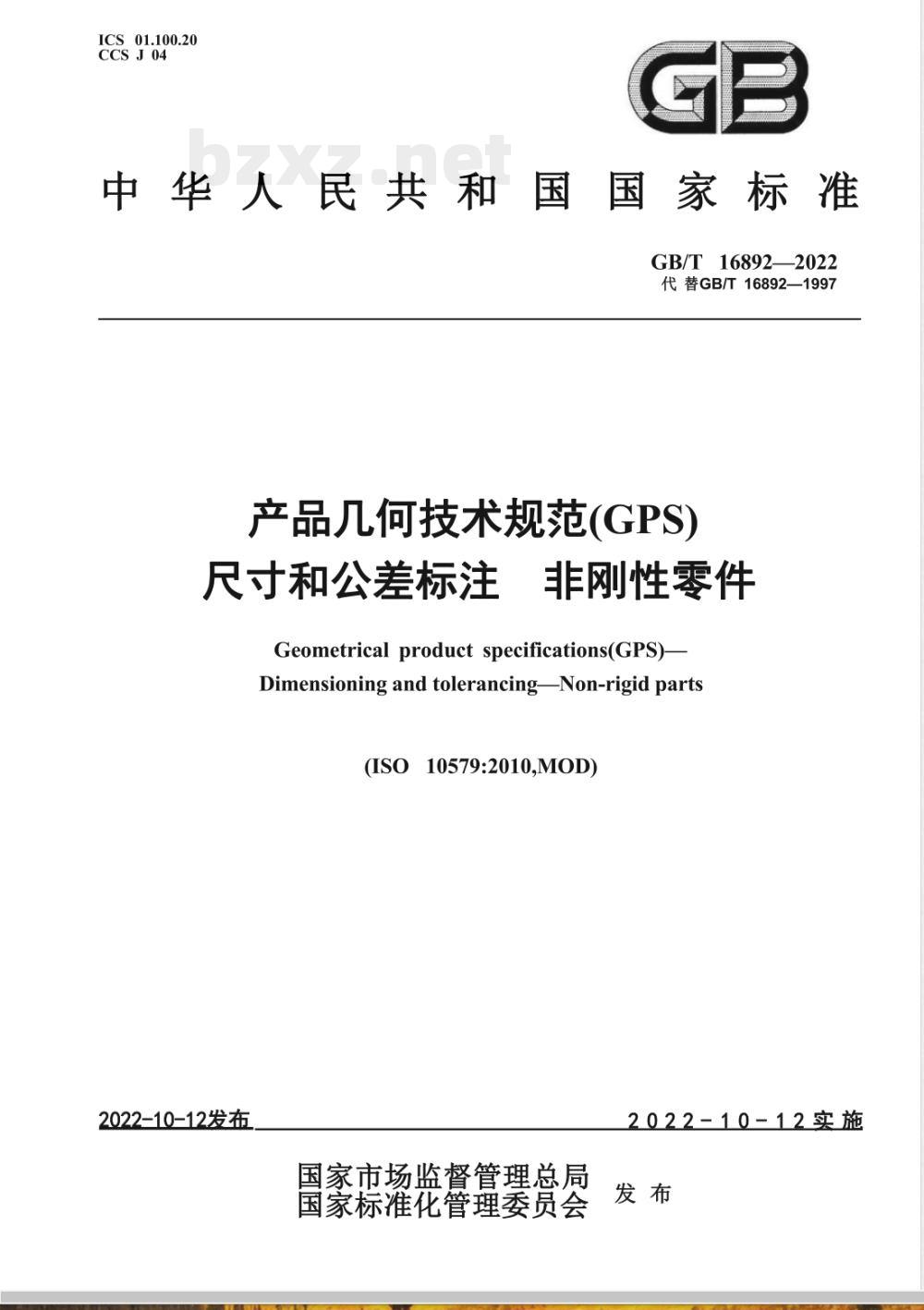

【国家标准】 产品几何技术规范（GPS） 尺寸和公差标注 非刚性零件

ICS01.100.20
CCSJ04
中华人民共和国国家标准
GB/T16892-2022
代替GB/T16892—1997
产品几何技术规范(GPS）
尺寸和公差标注
非刚性零件
Geometrical product specifications(GPS)Dimensioningand tolerancingNon-rigid parts(ISO10579:2010,MOD)
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2022-10-12实施
GB/T168922022

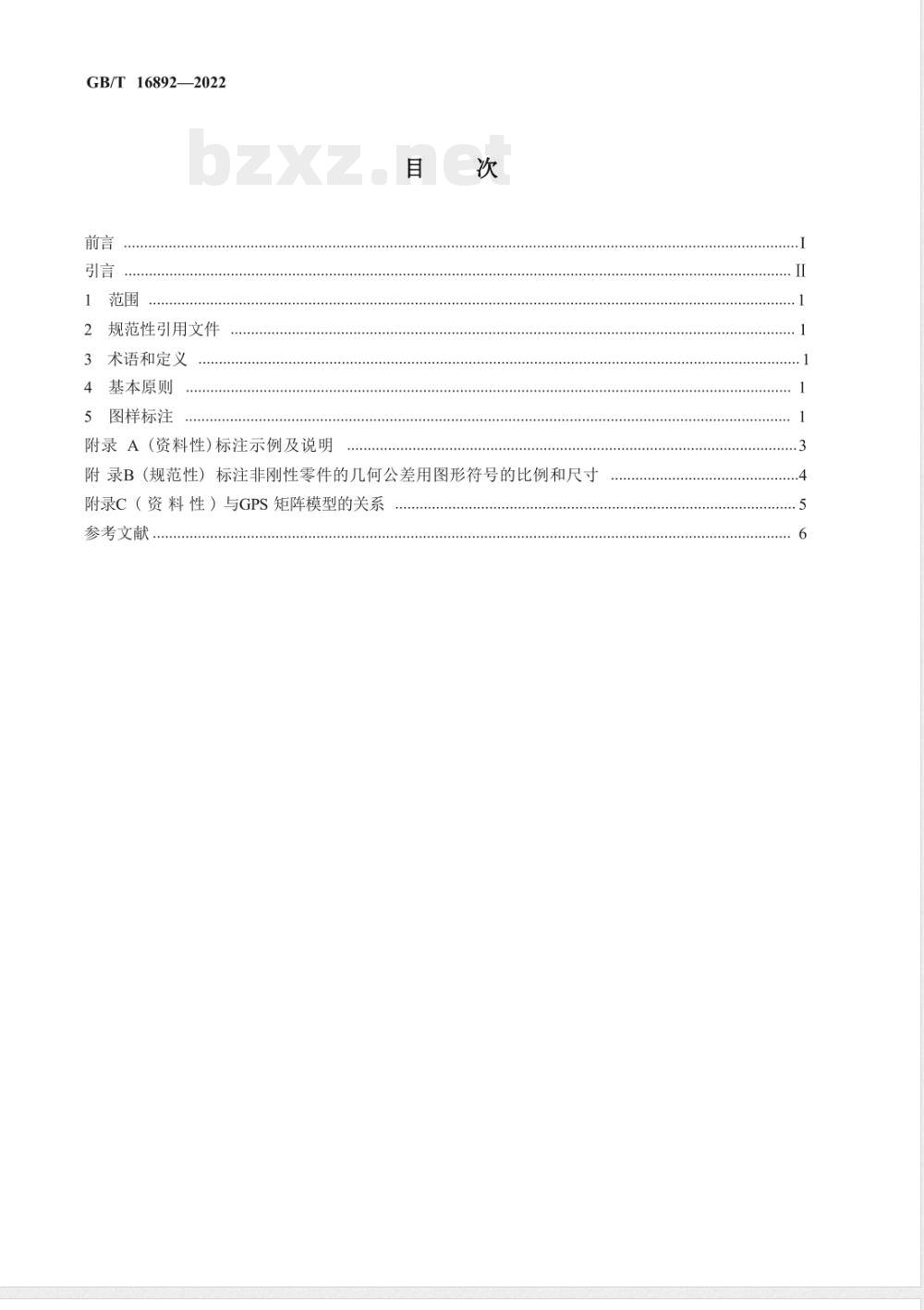

1范围
2规范性引用文件
3术语和定义
4基本原则
5图样标注
附录A（资料性)标注示例及说明目
附录B（规范性）标注非刚性零件的几何公差用图形符号的比例和尺寸附录C（资料性）与GPS矩阵模型的关系参考文献.
GB/T16892—2022

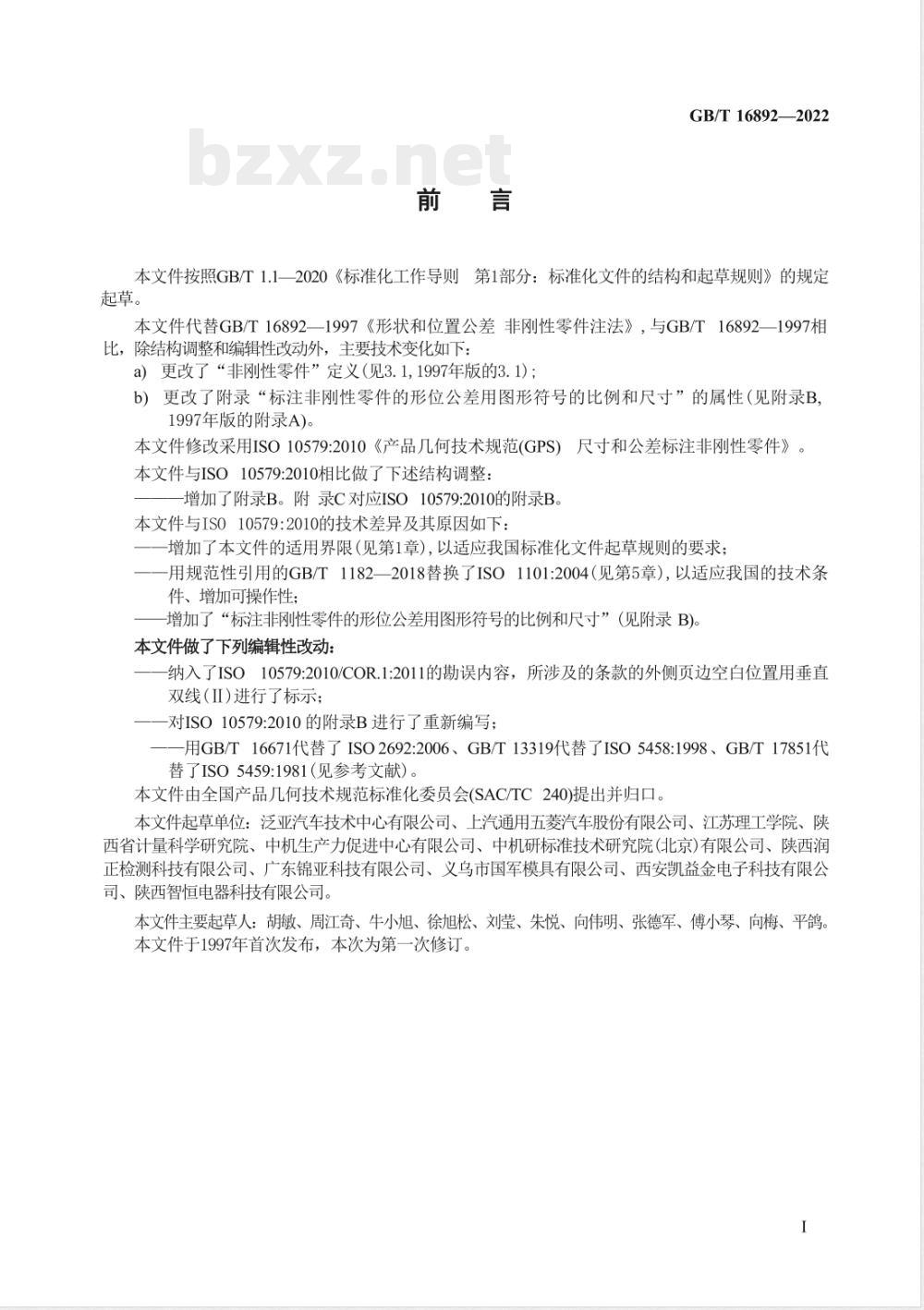

本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T16892—1997《形状和位置公差非刚性零件注法》，与GB/T168921997相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了“非刚性零件”定义（见3.1,1997年版的3.1)；b）更改了附录“标注非刚性零件的形位公差用图形符号的比例和尺寸”的属性（见附录B，1997年版的附录A)。Www.bzxZ.net
本文件修改采用ISO10579:2010《产品几何技术规范(GPS）尺寸和公差标注非刚性零件》。本文件与ISO10579:2010相比做了下述结构调整：增加了附录B。附录C对应ISO10579:2010的附录B本文件与IS010579:2010的技术差异及其原因如下：增加了本文件的适用界限（见第1章），以适应我国标准化文件起草规则的要求一用规范性引用的GB/T11822018替换了ISO1101:2004（见第5章），以适应我国的技术条件、增加可操作性；
-增加了“标注非刚性零件的形位公差用图形符号的比例和尺寸”（见附录B)。本文件做了下列编辑性改动：
纳入了ISO10579:2010/COR.1:2011的勘误内容，所涉及的条款的外侧页边空白位置用垂直双线（II)进行了标示：
一对ISO10579:2010的附录B进行了重新编写—用GB/T16671代替了ISO2692:2006、GB/T13319代替了ISO5458:1998、GB/T17851代替了ISO5459:1981（见参考文献）。本文件由全国产品几何技术规范标准化委员会（SAC/TC240)提出并归口。本文件起草单位：泛亚汽车技术中心有限公司、上汽通用五菱汽车股份有限公司、江苏理工学院、陕西省计量科学研究院、中机生产力促进中心有限公司、中机研标准技术研究院（北京）有限公司、陕西润正检测科技有限公司、广东锦亚科技有限公司、义乌市国军模具有限公司、西安凯益金电子科技有限公司、陕西智恒电器科技有限公司。本文件主要起草人：胡敏、周江奇、牛小旭、徐旭松、刘莹、朱悦、向伟明、张德军、傅小琴、向梅、平鸽本文件于1997年首次发布，本次为第一次修订。1
GB/T16892-—2022

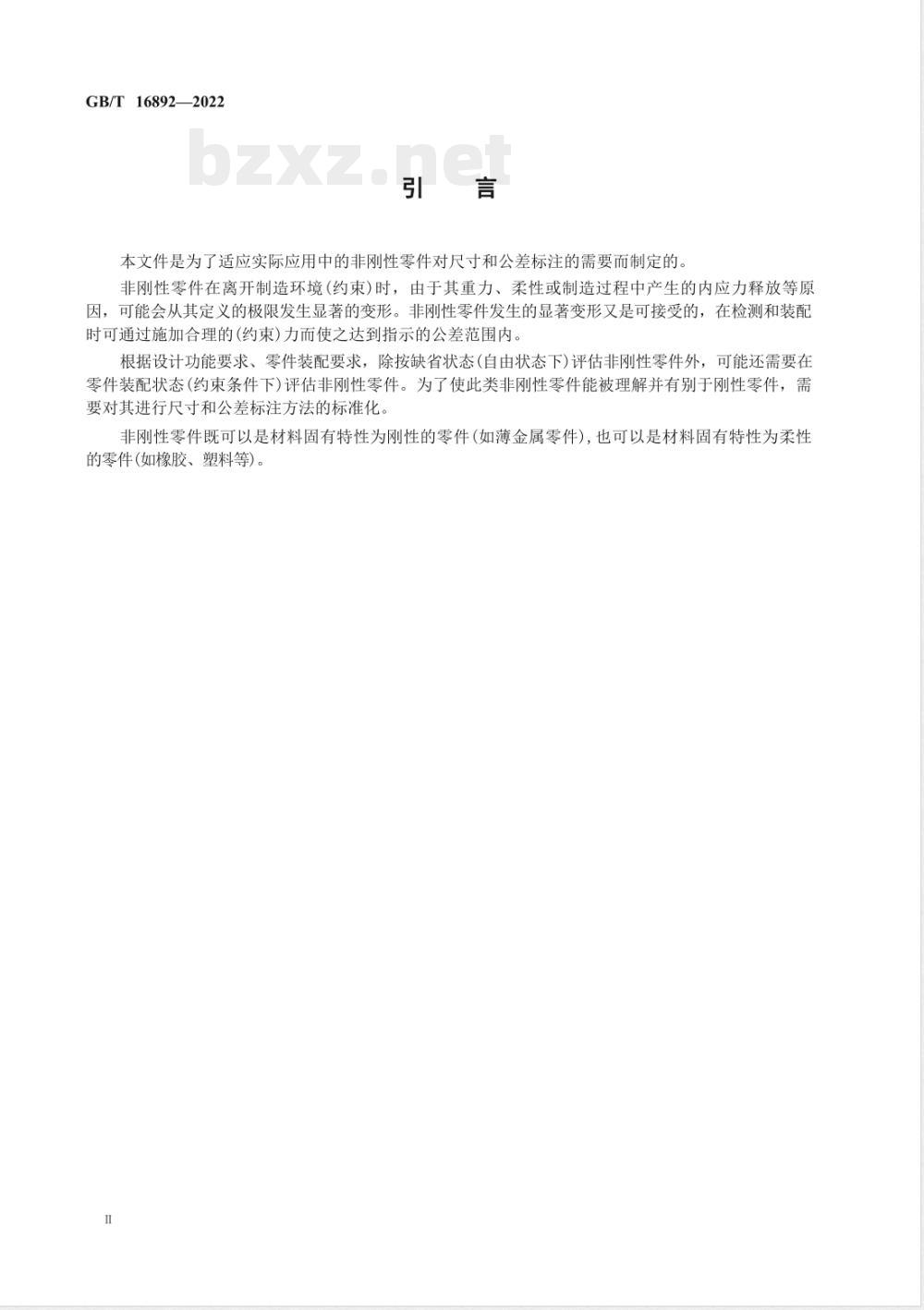

本文件是为了适应实际应用中的非刚性零件对尺寸和公差标注的需要而制定的。非刚性零件在离开制造环境（约束)时，由于其重力、柔性或制造过程中产生的内应力释放等原因，可能会从其定义的极限发生显著的变形。非刚性零件发生的显著变形又是可接受的，在检测和装配时可通过施加合理的（约束）力而使之达到指示的公差范围内。根据设计功能要求、零件装配要求，除按缺省状态（自由状态下）评估非刚性零件外，可能还需要在零件装配状态（约束条件下）评估非刚性零件。为了使此类非刚性零件能被理解并有别于刚性零件，需要对其进行尺寸和公差标注方法的标准化。非刚性零件既可以是材料固有特性为刚性的零件（如薄金属零件），也可以是材料固有特性为柔性的零件(如橡胶、塑料等)。
1范围
产品几何技术规范(GPS)
尺寸和公差标注非刚性零件
GB/T16892—2022

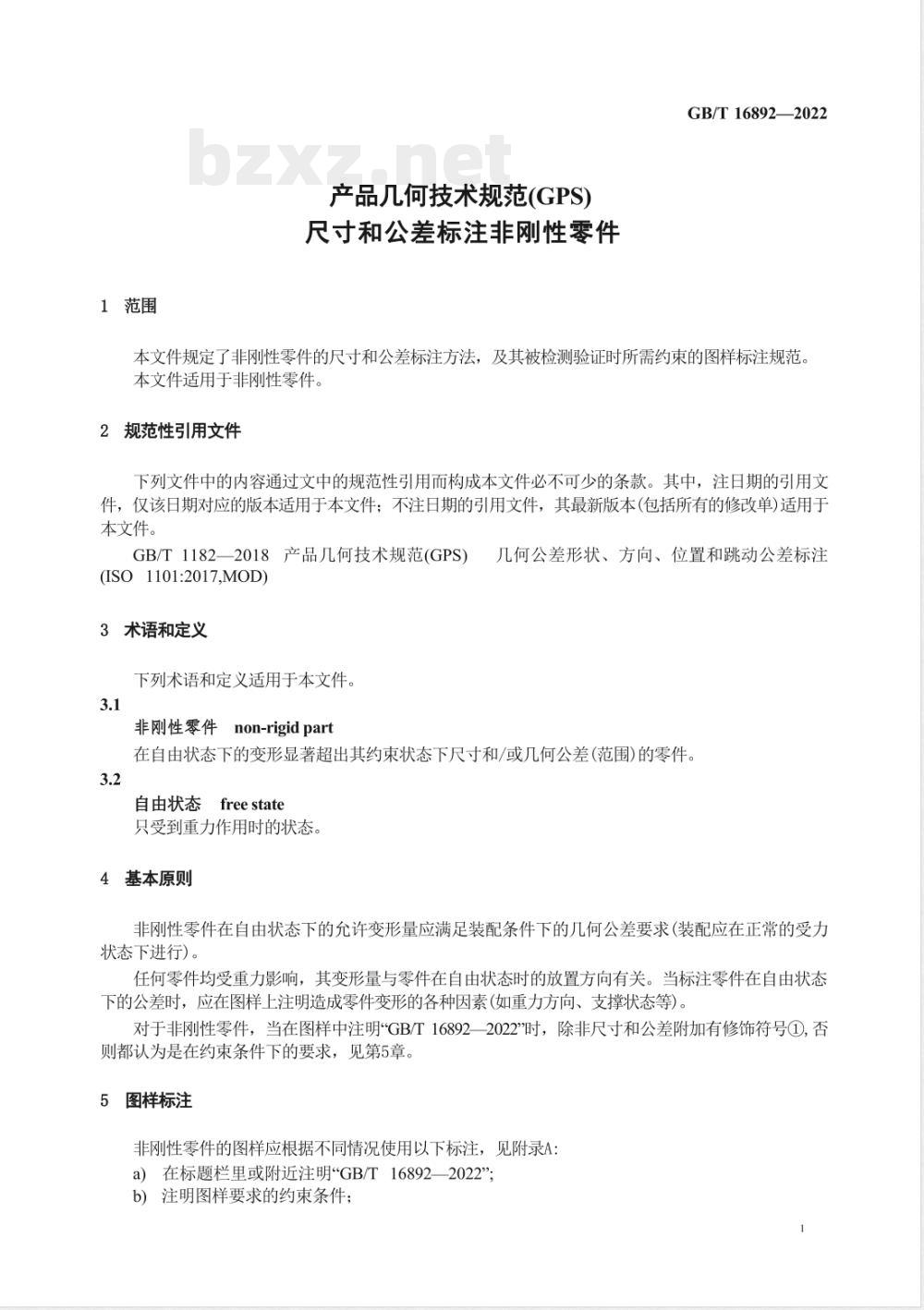

本文件规定了非刚性零件的尺寸和公差标注方法，及其被检测验证时所需约束的图样标注规范。本文件适用于非刚性零件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11822018
8产品几何技术规范(GPS)）
(ISO1101:2017,MOD）
3术语和定义
下列术语和定义适用手本文件。3.1
非刚性零件non-rigidpart
几何公差形状、方向、位置和跳动公差标注在自由状态下的变形显著超出其约束状态下尺寸和/或几何公差(范围)的零件。3.2
自由状态freestate
只受到重力作用时的状态。
4基本原则
非刚性零件在自由状态下的允许变形量应满足装配条件下的几何公差要求（装配应在正常的受力状态下进行）。
任何零件均受重力影响，其变形量与零件在自由状态时的放置方向有关。当标注零件在自由状态下的公差时，应在图样上注明造成零件变形的各种因素（如重力方向、支撑状态等）。对于非刚性零件，当在图样中注明GB/T168922022时，除非尺寸和公差附加有修饰符号①，否则都认为是在约束条件下的要求，见第5章。5图样标注
非刚性零件的图样应根据不同情况使用以下标注，见附录A：a）在标题栏里或附近注明“GB/T16892-2022\；b）注明图样要求的约束条件；
GB/T16892—2022
对于自由状态下的几何公差，按照GB/T1182一2018的规定在公差框格中几何公差后面附上修饰符号E，按附录B的规定：
对于自由状态下的尺寸公差，在尺寸公差后面附上修饰符号①，按附录B的规定应在图样上注出自由状态下公差要求的条件，如重力方向或支撑状态等说明。B
图样标注
GB/T16892—2022
附录A
(资料性）
标注示例及说明
GB/T16892-—2022
标注①符号的几何和尺寸公差应在自由状态下控制。其他公差按照图样标注的条件下控制约束条件：基准平面A是固定面（用64个M6螺栓以9N·m～15N·m的扭矩固定)，基准B由其相对应的拟合尺寸（即最小外接尺寸）约束图样标注
GB/T16892—2022
标引序号说明：
1一一重力方向。
约束条件：平面A是固定面（用120个M20螺栓以18N·m～20N·m的扭矩固定），表面B由其相对应的拟合尺寸（即最大内切尺寸）约束说明
标注①符号的几何公差应在自由状态下控制。其他公差按照图样标注的条件下控制
GB/T16892—2022
附录B
(规范性）
标注非刚性零件的几何公差用图形符号的比例和尺寸本附录规定了在图样上标注非刚性零件的几何公差所用符号的比例，这些符号及其字母可以是手写的(用尺寸绘制框格)，也可由其他方法(如模板、幕绘、机械绘制等)绘制。在任一图样上与符号连用的字体类型、高度和线型应与该图样上尺寸及其他标记的字体相同。各个符号和框格的比例见图B.1和图B.2，其他规定见GB/T11822018的附录F。图B.1自由状态
标引符号说明：
D长度。
图B.2重力方向
c.1概述
附录C
(资料性)
与GPS矩阵模型的关系
关于GPS矩阵模型的完整细则，见ISO14638。GB/T16892—2022
ISO14638中的GPS矩阵模型对GPS体系进行了综述，本文件是该体系的一部分。除非另有说明，ISO8015给出的GPS基本规则适用于本文件，ISO14253-1给出的缺省规则适用于按照本文件制定的规范。
C.2关于标准及其使用的信息
本文件规定了非刚性零件的尺寸和公差标注方法，及其被检测验证时所需约束的图样标注规范。C.3在GPS矩阵模型中的位置
本文件是一项GPS通用标准。本文件给出的规则和原则适用于GPS矩阵中所有标有实心点（O）的部分。见表C.1。
几何特征
轮廊表面结构
区域表面结构
表面缺陷
符号和标注
C.4相关的标准
要素要求
GPS标准矩阵模型
要索特征
表C.1所示标准链涉及的标准为相关的标准。D
符合与不符合
测量设备
GB/T16892—2022
[1]GB/T
[2]GB/T
参考文献
13319产品几何技术规范(GPS)几何公差成组（要素）与组合几何规范16671产品几何技术规范(GPS）几何公差最大实体要求(MMR)、最小实体要求(LMR）和可逆要求(RPR)
[3]GB/T
[4]ISO
17851产品几何技术规范（GPS）几何公差基准和基准体系14638,Geometricalproductspecifications(GPS)Matrixmodel[5]
and rules
8015,Geometrical
prodctspecifications(GPS)Fundamentals-Concepts,principles14253-1,Geometricalproductspecifications(GPS)Inspectionbymeasurementofworkpieces and measuring equipmentPart I:Decision rules for proving conformity or nonconformitywithspecifications
