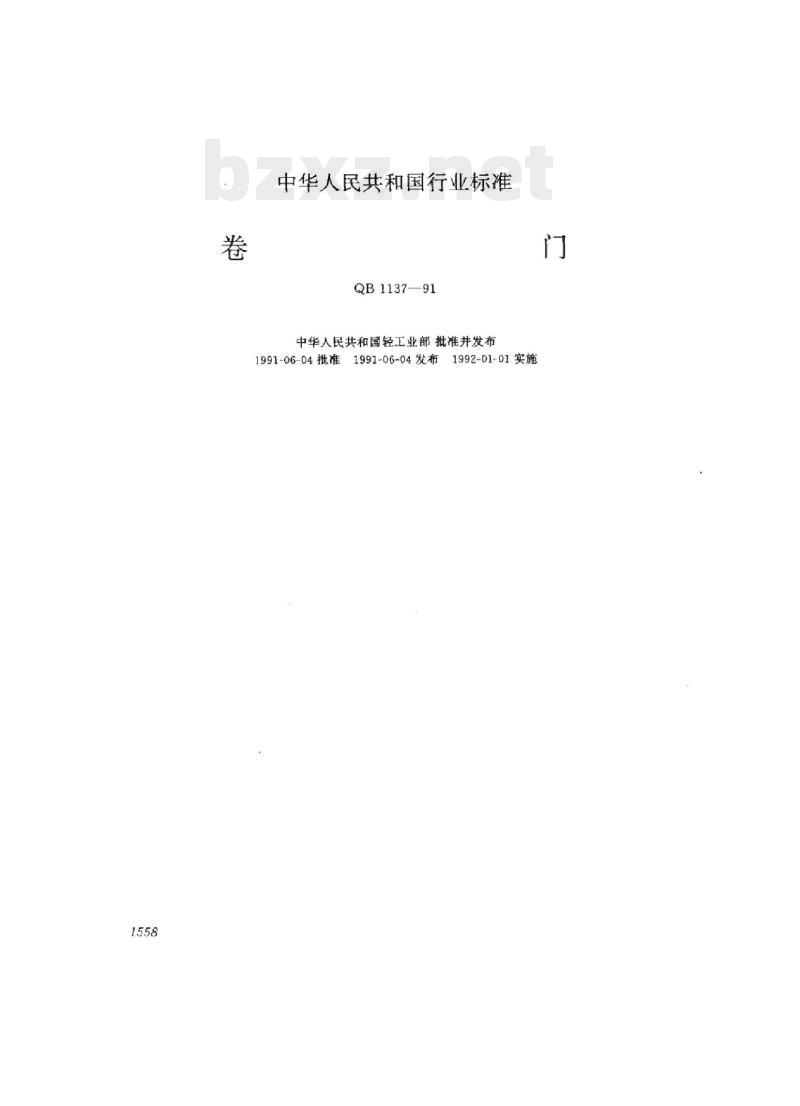

【QB轻工标准】 卷门

中华人民共和国行业标准
QB1137—91
中华人民共和国轻工业部批准并发布1991-06-04发布
1991-06-04批准
1992-01-01实施

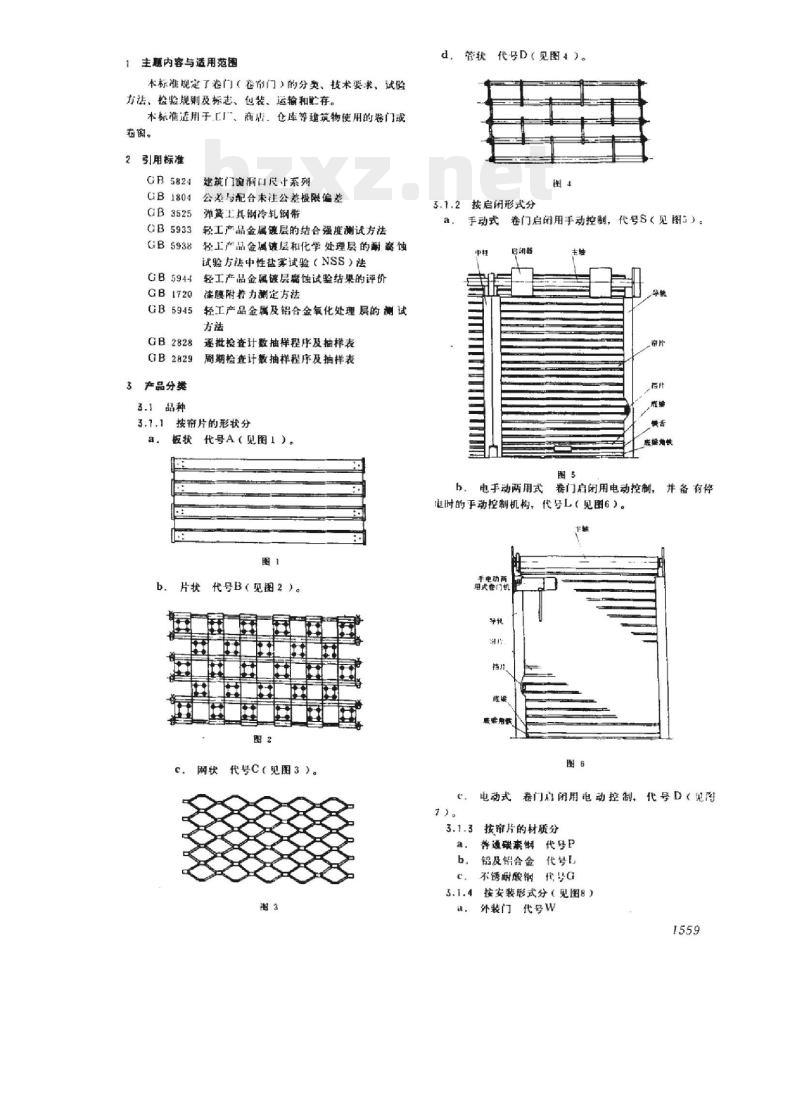

主题内容与适用范围
本标规定了卷门（卷帘门）的分类、技术要求，试验方法。检验规则及标志、包装、运输和贮存。本标准适用于厂，商店。仓库等建筑物使用的卷门或卷窗。
2引用标准
GB5824
建筑门窗洞口民十系列
GB1804
GB3525
公差与配合末注公差极限偏差
弹黄工真钢冷轧钢带
GB5933
轻工产品金属链层的结合强度测试方法GB5938
GB5944
GB1720
GB5945
轻工产品金城镀层和化学处理层的耐离蚀试验方法中性盐雾试验（NSS）法轻工产品金属镀层魔蚀试验结果的评价漆膜附着力测定方法
轻工产品金属及铝合金氧化处理层的测试方法
GB2828
GB2829
3产品分类
逐批梭查计数抽样程序及抽样表周期检查计教抽样程序及抽样表3.1品种
3.1.1按帘片的形状分
板状代号A（见图1）。
代号B（见图2）。
c.网状代号C（图3）
d．管状代号D（见图4）。
3.1.2按启闲形式分
手动式卷门启阅用手动控制，代号S（见图5）。中鞋
启细器
电手动两用式
胜耀润献
卷门启闭用电动控制，
并备有停
起时的手动控制机构，代号L（见图6）。有
卷门启闭用电动控制，代号D（现码电动式
3.1.3按帘片的材质分
尊通碳索代号P
铝及铝合金代号L
我号g
不锈耐酸钢
按安装形式分（见图8）
外装门代号W
b.内装门代号N
c，中装门代号Z
免是门机
能频拍
手动卷门（图5），电

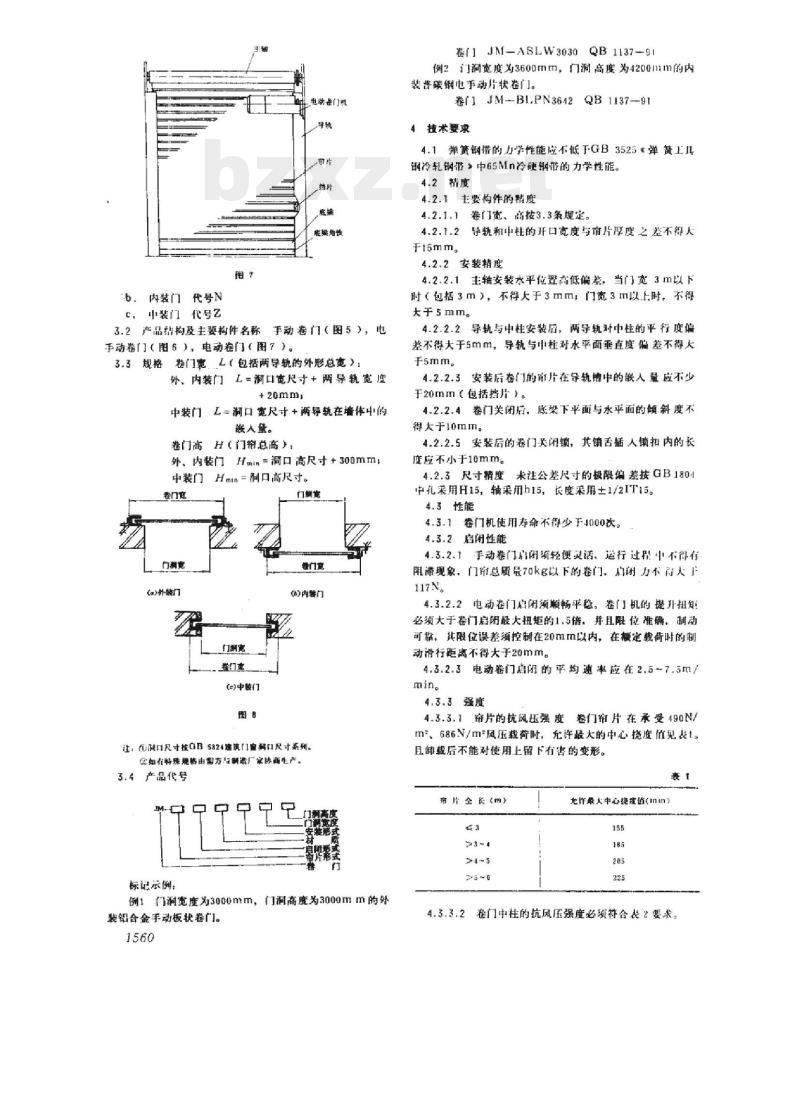

3.2产品结构及主要构件名称
手动卷门（图6），电动卷门（图7）3.3规格卷门惠.L（包括两导轨的外形总宽）：外、内装门L=洞口宽尺寸+两导轨宽度+20mm
L=洞口宽尺寸+两导轨在墙体中的中装门
联人量。
卷门H（门帘总高）：
外、内装门Hmi#=洞口高尺寸+300mmlHmn=洞口高尺寸。
中装门
卷门章
(a>外装门
卷门惠
(e)中们
门制窗
卷门章
()内装门
让：减口尺寸核0B5824速筑门窗满口尺计系列。公如有特殊规格由需方与制道厂家断商生产。3.4产品代号
标记示例：
门润宽度为3000mm，门洞商度为3000mm的外例1
装铝合金手动板状卷门。
卷门JM-ASLW3030 QB1137-91
例2门洞宽度对3600mm，门洞高度为4200mm的内装普碳钢电手动片状卷门
卷门JM-BLPN3642 QB1137-91
4技术要求
4.1常簧钢带的力学性能应不低于GB3525*弹黄工具钢冷轧钢带》中65Mn冷硬钢带的力学性能。4.2精度
4.2.1主要构件的精度
4.2.1.1卷门宽、高按3.3条规定。导轨和中柱的开口宽度与片厚度之差不得人4.2.1.2
4.2.2安装精度
主轴安装水平位置高低偏差，当门宽3m以下4.2.2.1
时（包括3m），不得大于3mm，门宽3m以上时，不得大于5mm。
4.2.2.2导轨与中柱安装后，两导轨对中柱的平行度偏差不得大于5mm，导轨与中柱对水平面垂直度偏差不得大于5mm。
4.2.2.3安装后卷门的前片在导轨楷中的嵌人量应不少于20mm（包括挡片）。
4.2.2.4卷门关闭后，底架下平面与水平面的倾斜度不得大于10mm。
4.2.2.5安装后的卷门关闭锁，其锁舌插人锁扣内的长度应不小于10mm
4.2.3尺寸精度未注公差尺寸的极限偏差按GB1804中孔采用H15，轴采用h15，长度采用士1/2IT15。4.3性能
4.3.1卷门机使用寿命不得少于4000次。4.3.2启阴性能
4.3.2.1手动卷门冶闭须轻便灵活，运行过程中不得有阻滞现象，门帘总质量70kg以下的卷门，启闭力不得人于117N。
电动卷门启须顺畅平稳，卷门机的提升扭知必须大于卷门启闭最大扭矩的1.5倍，并且限位准确，制动可靠，其限位误差须控制在20mm以内，在额定载荷时的制动滑行距离不得大于20mm。
4.3.2.3电动卷门启闭的平均速率应在2.5~7.5m/min。
4.3.3强度
帘片的抗风压强度卷门帘片在承受490N/m、686N/m*风压载荷时，充许最大的中心挠度值见表1。且御载后不能对使用上留下有害的变形。表
布片全长（m）
无许最大中心提隆值（mm）
4.3.3.2卷门中柱的抗风压强度必颈补合表2要求。风版理间
用来洲肚捷度
中心点的提度
表面镀涂是质量
有曲破环投奇
载节施加方法
聚我节
货中蔽背
表面镀锌的炸通续素钢零件不得露底、脱落，4.3.4.1
耐腐蚀性能试验12h不低于8级。表面喷漆的普酸钢军件，其漆膜附若力应不低4.3.4.2www.bzxz.net
表而阳极化铝合金零件的表面氧化膜经规定的醒磁度谢定后5min内不得改变颜色。4.4联结质量
4.4.1钟接件应牢周，锦头应图整。4.4.2焊缝应均勾平整，不得存假焊及漏焊。4.5外观质量
外露表面应光洁，涂层不胶有明显的色差、流4.5.1
挂，刺幕、锈蚀、拉毛，乐难等影响美观的缺陷。卷正常使用时，被丰触模部分不充许有有的4.5.2
毛刺。

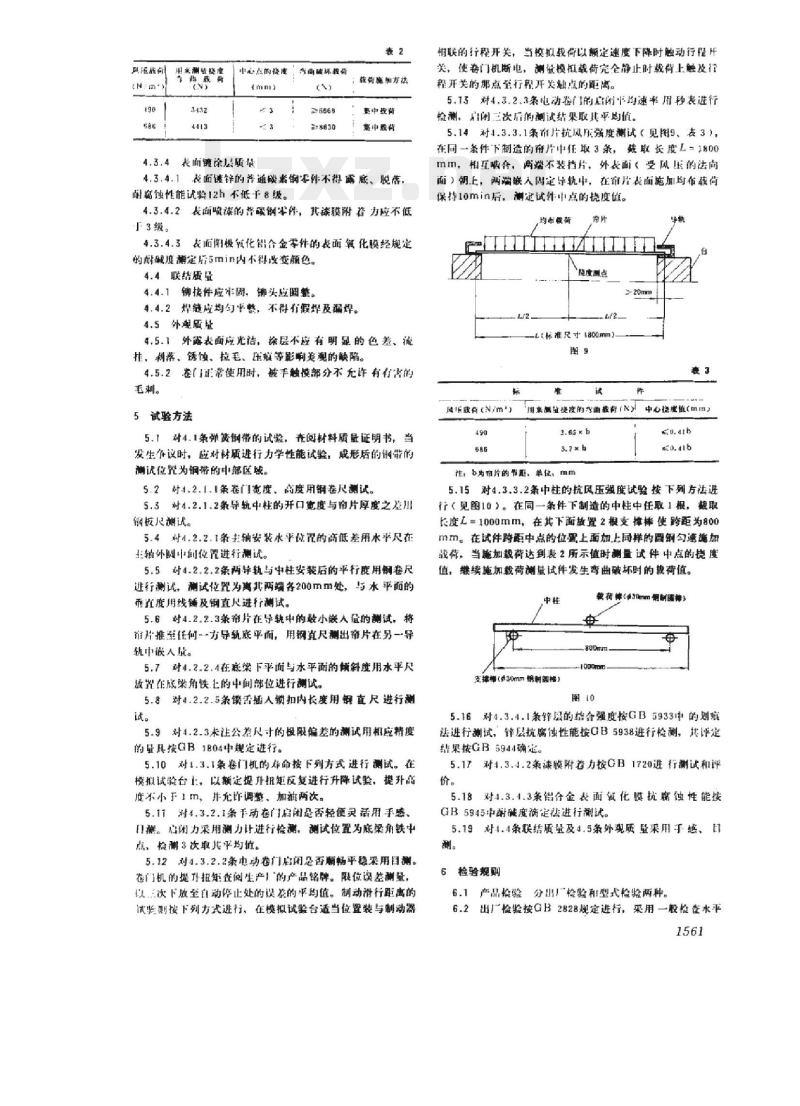

5试验方法
5.1对4.条弹贫钢带的试验，齐阅材料质量证明书，当发生争议时，对材质选行力学性能试验，成形后的钢非的测试位置为钢带的中部区域。
5.2时4.2.1.1条卷门宽度、商度用钢卷尺测试。5.3
对4.2.1.2条导轨中柱的开口宽度与帘片厚度之差川铜板尺谢试。
5.4时4.2.2.1条主轴安装求平位配的高低差用水平尺在主轴外剧中间位置进行测试。
5.5时4.2.2.2条两导轨与中柱安装后的平行度用钢卷尺进行测试，测试亿置为离北两端各200mm处，与水平面的币直度用线锤及钢直尺进行测试。5.6对4.2.2.3条布片在导轨中的收小联人量的测试，将作开推至任何--方导轨底平面，用钢直尺测出帝片在另一导轨中嵌人成。
5.7对4.2.2.4在底案下平面与水平面的懒斜度用水平尺放置在底荣角铁上的中间部位进行测试。5.8对4.2.2.5条锁舌插人销扣内长度用钢直尺进行测试。
5.9对4.2.3未注公差尺寸的极限偏差的测试用相应精度的量具按GB1804中规定进行。
5.10对4.3.1条卷门机的炸命按下列方式进行测试。在模拟试验台上，以额定提升扭矩反复进行升降试验：提升商度不小于1m，并充诈调整、加油两次。5.11对4.3.2.1条手动卷门启闭是否轻便灵活用手感，1测。启闭力采用测力计进行检测，测试位置为底梁角铁中点，检测3次取其平均值。
5.12对4.3.2.2条电动卷门启闭足否畅平稳深用目测。卷门机的提升扭矩查阅生产！的产品铭牌。限位误差测量，以三次下放至自动停止处的误差的平均值。制动滑行距离的试张则按下列力式进行，在模拟试验台适当位置装与制动器相联的行程开关，当模拟我荷以额定速度下降时触动行程开关，使卷门机断电，测量模拟载荷完全静止时载荷上融及行程开关的那点至行程开关融点的距离。5.13对4.3.2.3条电动卷门的启刚平速率用秒表进行检测，自闲三次府的测试结果取其平购值。5.14对4.3.3.1条帘片抗风压强度测试（见图9。表3），在同一条件下制造的布片中任取3条，截取长度工=挣00mm，相互喝合，两端不装挡片，外表面受风压的法向面）期上，两端联人周定导轨中，在帘片表面施加均布载向保作10min后，测证试件中点的绕度值。均情微荷
烧度测点
标准尺寸1800m
风F线有（N/m司）
用来测殖使度的的教育（N）中心说度值（mm）2.6xh
注：b为有片的节距，单位，mm
5.15对4.3.3.2条中柱的抗风压强度试验按下列方祛进行（见图10）。在同一条件下制造的中柱中任取1根，裁取长度L=1000mm，在其下面放置2根支撑样使跨距为800mm。在试件跨距中点的位罩上面加上同样的园钢匀速施加战荷，当施加载荷达到表2所示值时测量试件中点的搅度值，继续施加载荷测量试件发生弯曲破坏时的找荷值。中桂
支球情（230mm钢制国格）
热有格（430mm妞制国*）
5.16对4.3.4.1条锋层的结合强度按GB5933中的刻底法进行测试，锋层抗腐蚀性能按GB5938进行检测，其评定结果按GB5944确定。
对4.3.4.2条漆膜附力按CB1720进行涮试和评5.17
：对4.3.4.3条铝分金表面氟化膜抗腐蚀性能按5.18
GB5945中谢碱度满定祛进行制。5.19对4.4条联结质量及4.5条外观质量采用于感，日测。

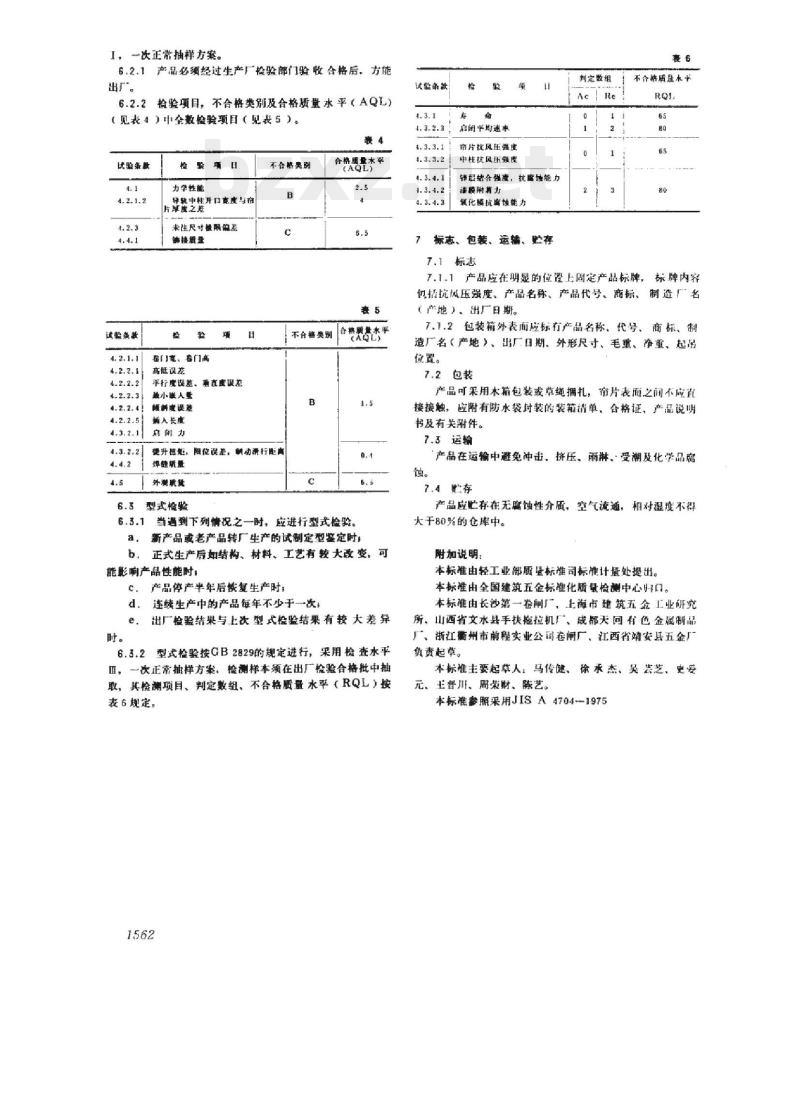

检验规则
分出！检验和型式检验两种。
产品检验
6.2出厂检验按GB2828规定进行，采用一般检歪水平1561
1，一次正常抽样方案。
6.2.1产品必须经过生产厂检验部门验收合格后，方能出厂。
6.2.2检验项目，不合格类别及合格质量水平（AQL）（见表4）中全数检验项自（见表5）。表4
合男**
试验兼数
试监策款
检验项目
力学性能
导轨中柱开口商度与有
片草度之差
未生尺叶极限能蒸
钟接质量
卷门高、卷门高
高低识花
平行虚课签，垂在皮课益
最小胀人量
顿度腰整
新人长度
启闻力
不合整类测
不合静类别
提升扭矩，阴位误差，制动滑行距离焊维所量
外观质篮
合格质量水平
型式检验
6.3.1当遇到下列情况之一时，应进行型式检验。a.
新产品或老产品转厂生产的试制定型鉴定时正式生产后如结构、材料、工艺有较大改变，可b
能影响产品性能时：
产品停产半年后恢复生产时：
连续生产中的产品每年不少于一次d.
出厂检验结果与上次型式检验结果有较大差异e.
6.3.2型式检验按GB2829的规定进行，采用检查水平，一次正常抽样方案，检测样本须在出厂检验合格批中抽取，其检测项目、判定数组、不合格质量水平（RQL）按表6规定。
试监务款
启阴平均速率
帘片抗风压强度
电抗风乐强度
锌起结合强度，抗腐蚀能力
漆模附莉力
氧化膜抗膚饮能力
标志、包装、运辅、贮存
7.1标志
判定数组
不骨格质进水平
7.1.1产品应在明显的位望上固定产品标牌，标牌内容仅拓抗风压强度、产品名称、产品代号、商标、制造厂名（产地）、出广日期。
7.1.2包装箱外表面应标行产品名称。代号、商标、制造厂名（产地》、出厂日期、外形尺寸、毛重、净重、起品位置。
7.2包装
产品可采用木箱包装或草绳拥扎，布片表面之间不应直接接触，应附有防水袋封装的装箱清单，合格证，产品说明书及有关附件。
7.3运输
“产品在运输中避免冲击、拼压、雨淋、受潮及化学品腐蚀
7.4此存
产品应吧存在无腐蚀性介质，空气流通，相对湿疫不得大于80%的仓库中。
附加说明：
本标准由轻工业部质量标准司标准计量处提出。本标准由全国建筑五金标准化质量检测中心归口。本标雅由长沙第一卷闸厂、上海市建筑五金工业研究所、山西省文水县手扶拖拉机厂、成都天同有色金属制品广、浙江雷州市前程实业公司卷闸厂、江西省靖安县五金厂负责起草。
本标唯主要起草人：马传健、徐承杰，吴芸芝，更要元、主晋川、周荣财、陈艺。
本标准参照采用JISA4704-1975
