【QB轻工标准】 皮革物理和机械试验燃烧性能:丁烷气体燃烧法

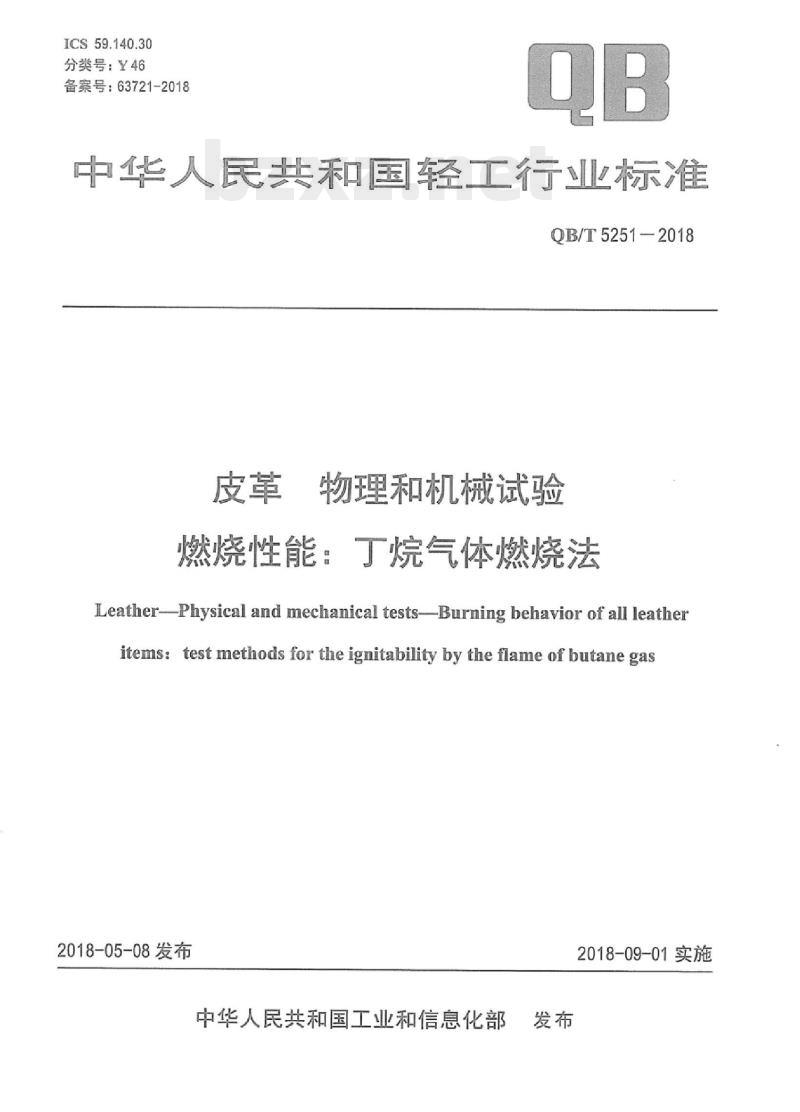

ICS59.140.30
分类号：Y46
备案号：63721-2018
中华人民共和国轻工行业标准
QB/T5251-2018
物理和机械试验
燃烧性能：丁烷气体燃烧法
Leather--Physical and mechanical tests--Burning behavior of all leatheritems: test methods for the ignitability by the flame of butane gas2018-05-08发布
中华人民共和国工业和信息化部发布
2018-09-01实施

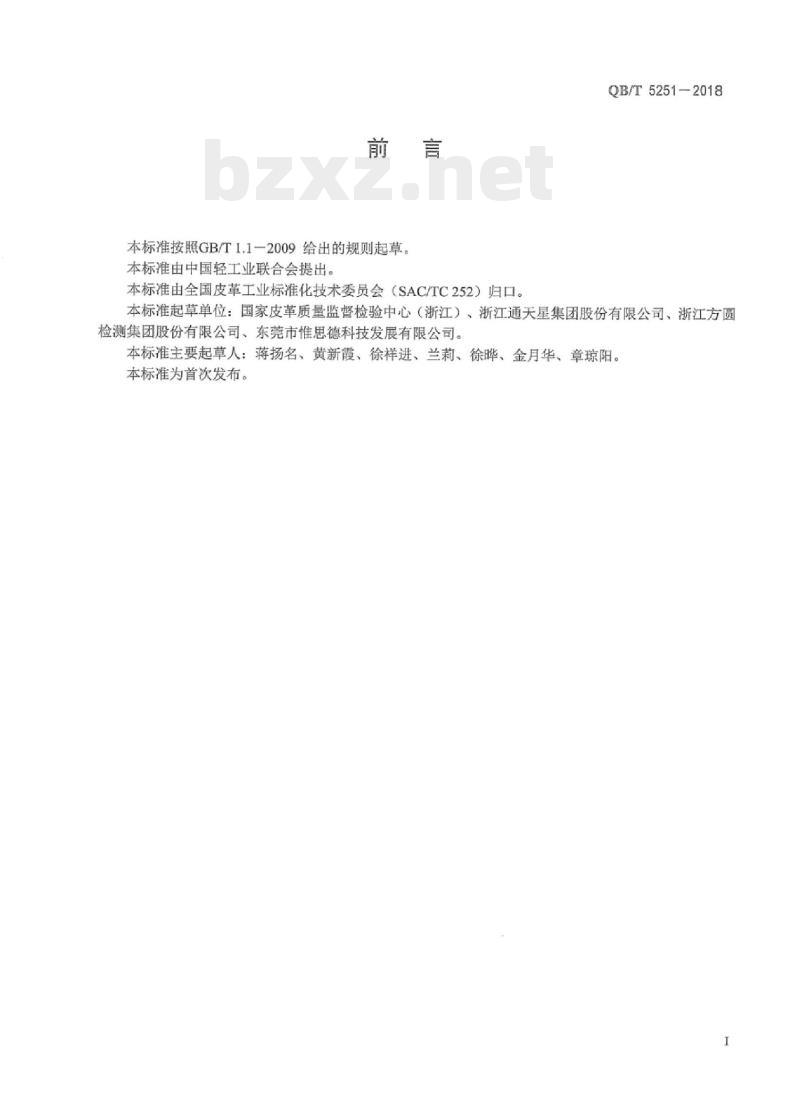

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国皮革工业标准化技术委员会（SAC/TC252）归口。QB/T5251-2018
本标准起草单位：国家皮革质量监督检验中心（浙江）、浙江通天星集团股份有限公司、浙江方圆检测集团股份有限公司、东莞市惟思德科技发展有限公司。本标准主要起草人：蒋扬名、黄新霞、徐祥进、兰莉、徐晔、金月华、章琼阳。本标准为首次发布。

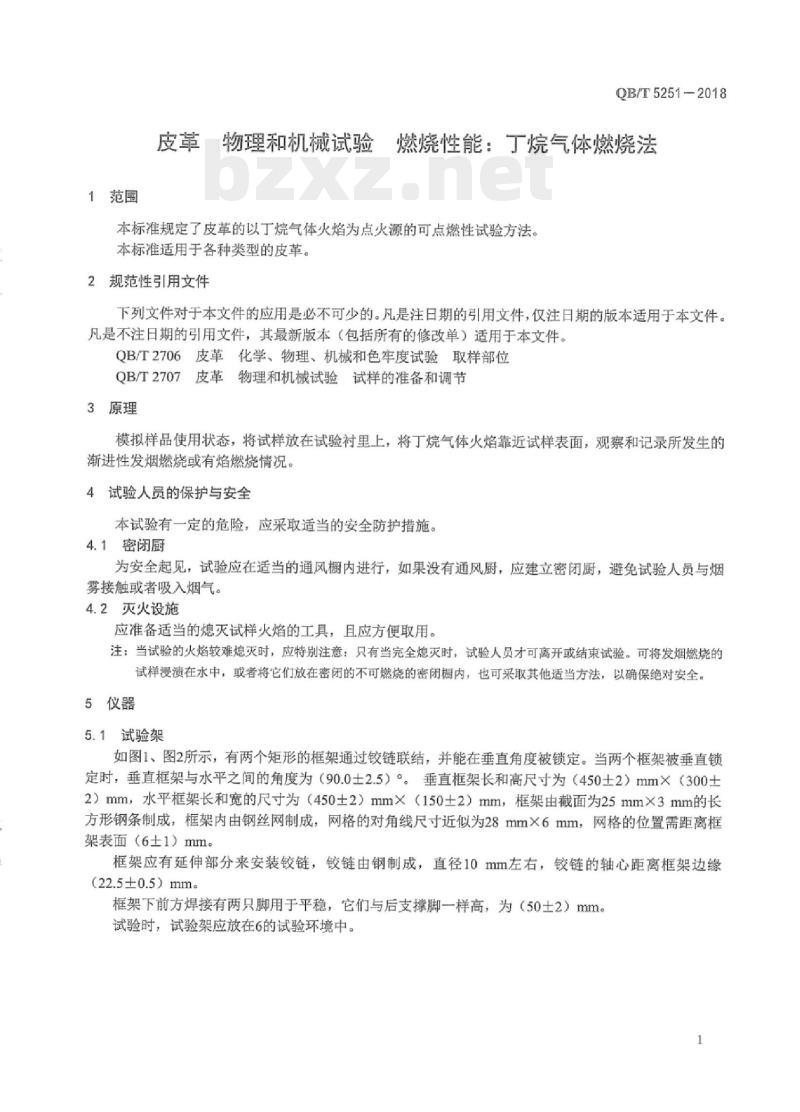

1范围
皮革物理和机械试验
QB/T5251-2018
燃烧性能：丁烷气体燃烧法
本标准规定了皮革的以丁烷气体火焰为点火源的可点燃性试验方法。本标准适用于各种类型的皮革。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T2706皮革化学、物理、机械和色牢度试验取样部位QB/T2707皮革物理和机械试验试样的准备和调节3原理
模拟样品使用状态，将试样放在试验衬里上，将丁烷气体火焰靠近试样表面，观察和记录所发生的渐进性发烟燃烧或有焰燃烧情况。4试验人员的保护与安全
本试验有一定的危险，应采取适当的安全防护措施。4.1密闭厨
为安全起见，试验应在适当的通风橱内进行，如果没有通风厨，应建立密闭厨，避免试验人员与烟雾接触或者吸入烟气。
4.2灭火设施
应准备适当的熄灭试样火焰的工具，且应方便取用。注：当试验的火焰较难熄灭时，应特别注意：只有当完全熄灭时，试验人员才可离开或结束试验。可将发烟燃烧的试样漫渍在水中，或者将它们放在密闭的不可燃烧的密闭橱内，也可采取其他适当方法，以确保绝对安全。5仪器
5.1试验架
如图1、图2所示，有两个矩形的框架通过铰链联结，并能在垂直角度被锁定。当两个框架被垂直锁定时，垂直框架与水平之间的角度为（90.0土2.5）°。垂直框架长和高尺寸为（450士2）mm×（300土2）mm，水平框架长和宽的尺寸为（450土2）mm×（150土2）mm，框架由截面为25mm×3mm的长方形钢条制成，框架内由钢丝网制成，网格的对角线尺寸近似为28mm×6mm，网格的位置需距离框架表面（6±1）mm。
框架应有延伸部分来安装铰链，铰链由钢制成，直径10mm左右，铰链的轴心距离框架边缘(22.5±0.5）mm。
框架下前方焊接有两只脚用于平稳，它们与后支撑脚一样高，为（50士2）mm。试验时，试验架应放在6的试验环境中。1
QB/T5251-2018

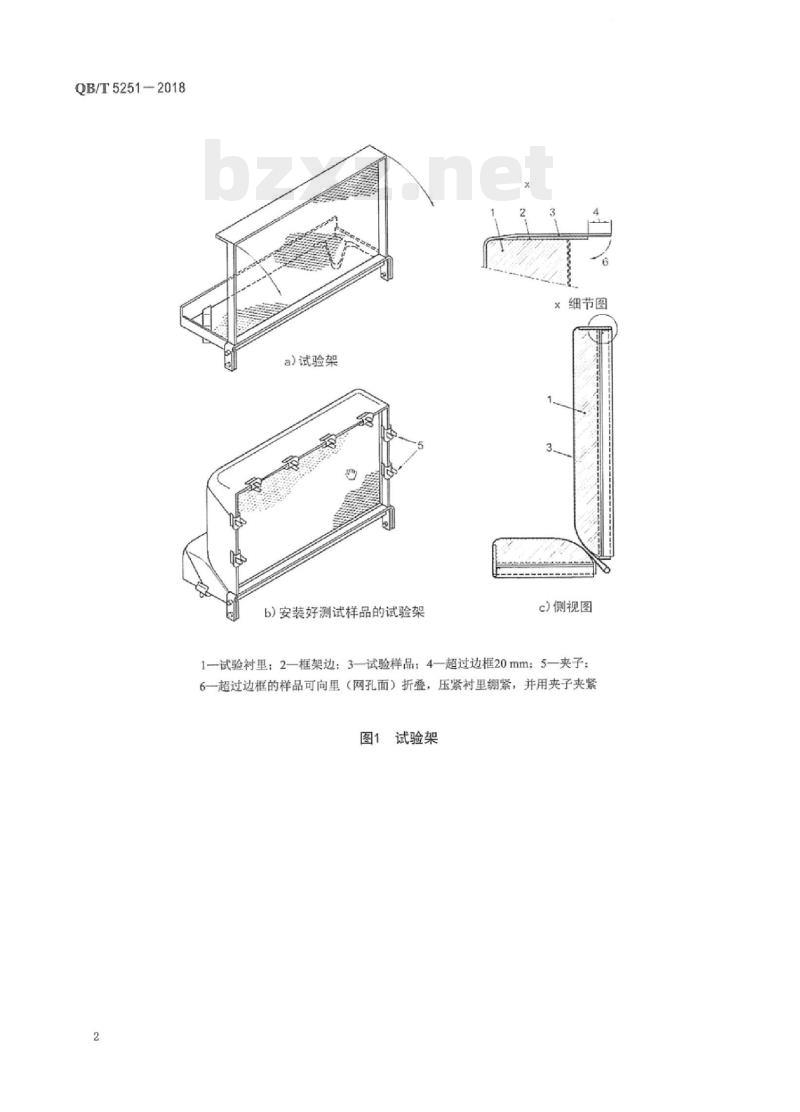

a)试验架
b)安装好测试样品的试验架
x细节图
c)侧视图
1--试验衬里：2一框架边：3试验样品：4一超过边框20mm：5—夹子：6一超过边框的样品可向里（网孔面）折叠，压紧衬里绷紧，并用夹子夹紧图1试验架
222722222782
22.5±0.5
1一框架的边框65mm×3mm（至少25mm×3mm）；2一网孔边缘区；QB/T5251-2018
单位为毫米
3一网孔对角线尺寸近似28mm×6mm=4一框架的边框25mm×3mm；5一M10螺母、螺栓、垫圈6一c10铰链杆注：所有材料都是用钢制作。
图2试验架尺寸
QB/T5251-2018
5.2计时器
计时范围应不小于1h，准确度为15.3点火源
由不锈钢管制成燃烧管，通过软管与盛丁烷（纯度>90%）的钢瓶相连，丁烷气体期间经过流量计、精密控制阀、开关阀（用否任选）以及钢瓶调节器。这样提供的丁烷输出压力为27.5mbar（1mbar-102N/m2=0.1kPa）/。不锈钢燃烧管外径为（8.0±0.1）mm，内径为（6.5±0.1）mm，长度为（200±5）mm免费标准bzxz.net
钢管外径为8mm，壁厚0.7mm，t
也可使用近似尺寸的管子，只要在靠喷口的一端50mm以内符合规定的尺寸即可。
应将流量计预先校准，
使其供应丁烷的气体流量在25
5c时达到（45士2）mL/min。连接流量计出口与燃烧管的软管，
长度为2.5
3.0m，内径为（7.0±1.0）mm。注：在这种条件下火焰的高度约为35mm。5.4试验衬里
用于模拟家具填充物，皮革蒙包其上进行试验的矿物棉垫、毛毡海绵或其他填料。各种填充物（或与填充物+底部其他材料）的厚度保证在75mm。试验衬里有两片：
6试验环境
（450±2）mm×（300±2）
）mm×（75±2）mm
（450±2）mmx（150±2）mm×（75±2）mm应具有足够供试验用氧气的房间，房间容积大于20m，或者为较小的带有进风和排风装置、能通空气的试验橱。试样周围空气流动速率0.02m/s～0.2m/s。该极限值可提供足够的氧气，而不影响燃烧性能。
为安全起见，试验过程应在通风橱内进行，并具有符合安全健康的环境条件。7空气调节和试验用大气
7.1空气调节
试样以及试验衬里在试验前都应在室温条件下放置72-h然后在QB/T2707规定的标准空气中调湿至少16h。
7.2试验用大气
在温度为10%
30℃、相对湿度为15%～80%的自然通风的环境中试验。经过调节的试样进入试验环境后应在10min内开始试验。8试样
试样应代表最终产品的组成和结构，试样尺寸为（800±10）mm×（650土10）mm，试样可由小片与其他材料如纺织布缝合构成，但缝合的位置应高开测试位置100mm以外。如果用于测试的皮革是整张皮，则试样的切取按QB/T2706进行。9试验程序
9.1试验准备
9.1.1应确保操作者随时可取到灭火器（见4.2）。9.1.2安装和固定好试验架，保持两框架成相互垂直。4
9.2试样的放置
9.2.1先将试样从试验架的后面转轴处向前拉出，使试样能被试验架的转轴压住。QB/T5251—2018
9.2.2再把两片衬里分别放置在对应的框架上9.2.3分别将试样蒙包住衬里，并将框架的边缘包住，用夹了固定，确保试样被绷紧。9.3丁烷气体燃烧试验
9.3.1点燃从燃烧管喷出的元烷，调节气流至适当流量（见5.3）而后让火焰稳定2min以上。9.3.2将燃烧管顺轴向置于椅面和椅背的交界线上。使火焰距离最近的边沿，或距以前其他试验所留下的痕迹至少50mm，开始试验，患动计时器。9.3.3让气体燃烧（20士1）s。结束时小心地将燃烧管从试样上移去。9.3.4观察内芯利/或面料上是否有焰燃烧或行进性发烟燃烧（见10.1），但移走燃烧管后120s以内即熄灭的火焰、阴燃、冒烟或发烟燃烧等一概不记录9.3.5若于各装饰组分上观察到火焰或行进性发烟燃烧时，即将试验件扑灭，并对丁烷气体燃烧结果记录为不合格。
9.3.6如果未发现有焰燃烧或行进性发烟燃烧，则按9.3.2所述，在新的部位上重新一次试验，若该重复试验仍未发现有焰燃烧或行进性发烟燃烧即对丁烷气体燃烧试验结果记录为合格，但那些按9.4规定通不过最终检查的试样除外。否则，将试验件扑灭并把结果记录为不合格9.4最终检查
已报告为外部未发现行进性发烟燃烧的试样，在刚结束试验程序后需立即将组件拆开，检查其内部是否有行进性发烟燃烧的存在。若有，就将试验件扑灭，并对试验结果记录为不合格。为了安全起见，在试样架停用之前，应确保所有的发烟燃烧均已熄灭。10结果判定
10.1行进性发烟燃烧的点燃
下列现象可认为是行进性发烟燃烧的点燃：a）试样自行表现出发烟燃烧逐步加剧（如果发现试验继续会出现不安全，应强行灭火）：b）在试验结束时，检查衬里发现其有发烟燃烧。注：在丁烷气体火焰影响下碳化而不进一步蔓延（非行进性的的材料与发烟燃烧产生并蔓延（行进性的）的材料之间通常有明显的区别。
10.2有焰燃烧的点燃
试样出现火焰的现象可认为是有焰燃烧的点燃。10.3未点燃
与试验结果与10.1、10.2相符，结果为点燃，否则为未点燃试验报告
试验报告应包含如卡内容：
a）“试验结果仅代表在特定的试验条件下，被测样品的可点燃性，不能作为实际使用的被测样品全部潜在火灾危险的评定方法”：b）样品以及构成件、其他组件的描述，c）执行标准方法：
d）试验结果：
e）各种可能影响测试结果的有关样品和过程的情况和细节：f）空气调节情况；
QB/T5251-2018
燃烧过程中的特殊情况如：包括特殊情况，如表面裂开，熔化，有液体出现，烧焦成碳，从燃g
烧到有火焰燃烧等：
h）与本标准的任何偏离。
