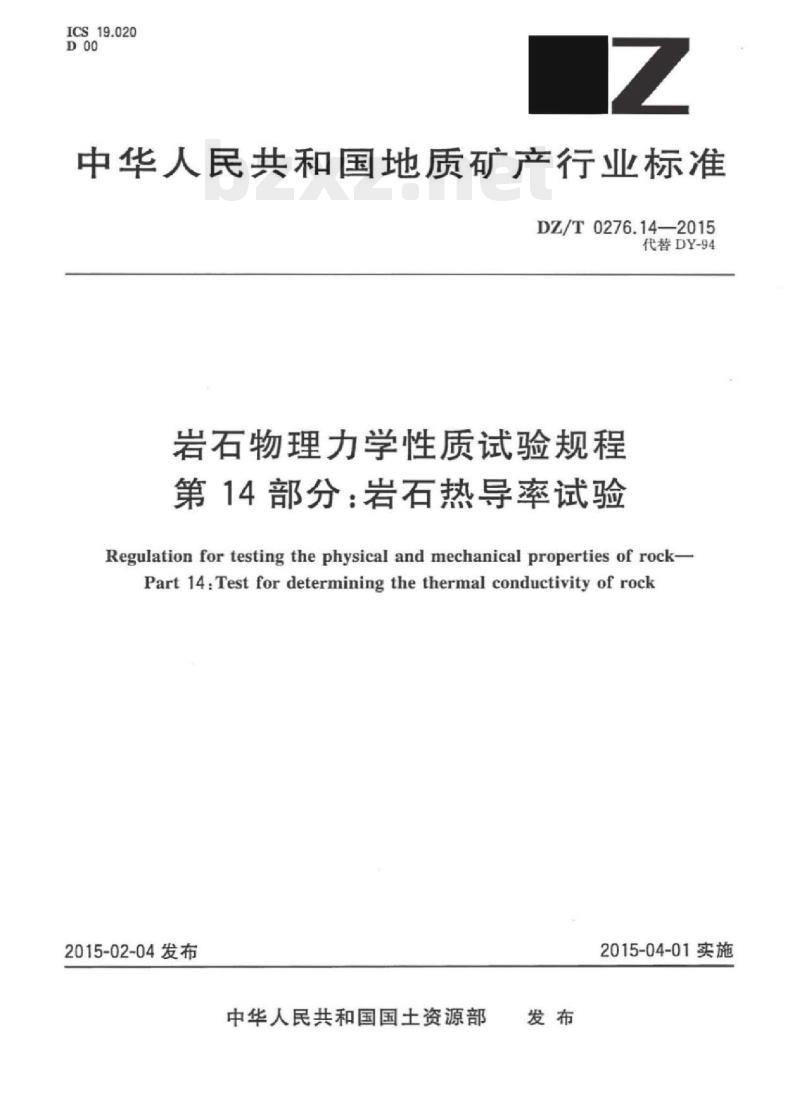

【DZ地质矿产行业标准】 岩石物理力学性质试验规程 第14部分:岩石热导率试验

ICS19.020
中华人民共和国地质矿产行业标准DZ/T0276.14—2015
代替DY-94
岩石物理力学性质试验规程
第14部分：岩石热导率试验
Regulation for testing the physical and mechanical properties of rock-Part 14:Test for determining the thermal conductivity of rock2015-02-04发布
中华人民共和国国土资源部
2015-04-01实施

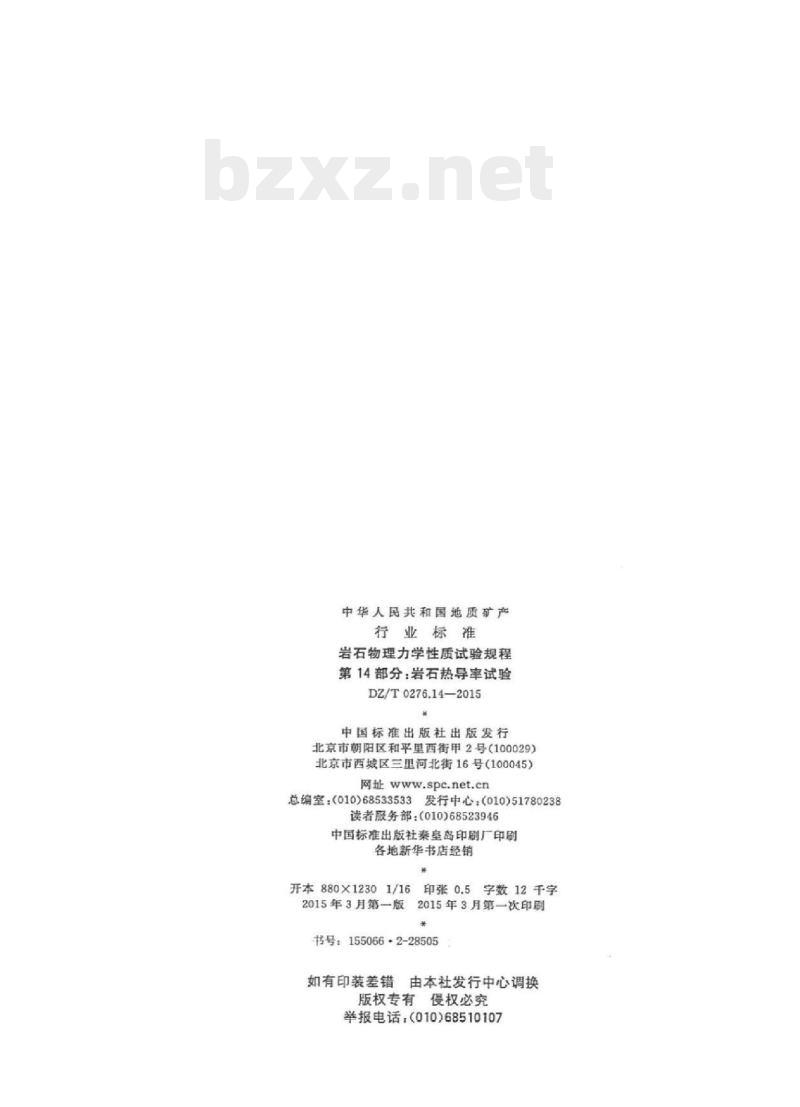

中华人民共和国地质矿产
行业标准
岩石物理力学性质试验规程
第14部分：岩石热导率试验
DZ/T0276.14—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010）68533533发行中心：（010)51780238读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数12千字
2015年3月第一版
反2015年3月第一次印刷
书号：155066·2-28505
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107

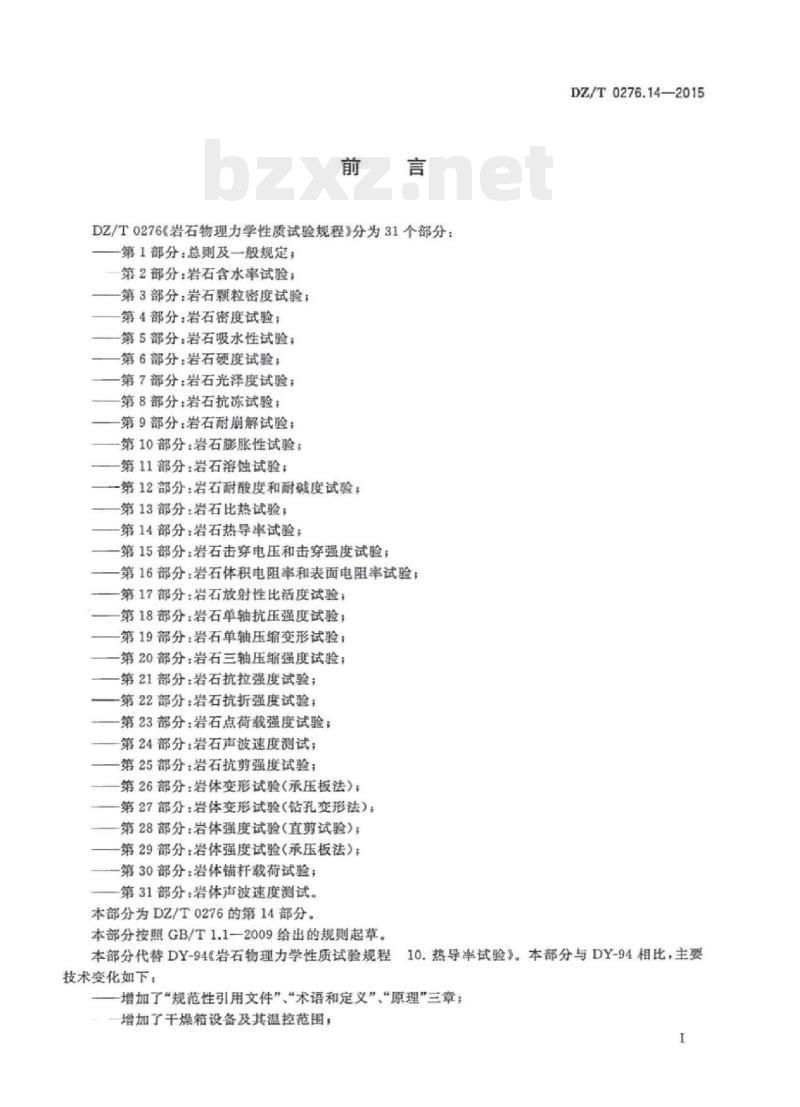

DZ/T0276《岩石物理力学性质试验规程》分为31个部分：第1部分：总则及一般规定；
第2部分：岩石含水率试验：
第3部分：岩石颗粒密度试验；
第4部分：岩石密度试验：
第5部分：岩石吸水性试验：
第6部分：岩石硬度试验；
第7部分：岩石光泽度试验：
第8部分：岩石抗冻试验：
第9部分：岩石耐崩解试验：
第10部分：岩石膨胀性试验：
第11部分：岩石溶蚀试验；
一第12部分：岩石耐酸度和耐碱度试验；第13部分：岩石比热试验；
第14部分：岩石热导率试验：
第15部分：岩石击穿电压和击穿强度试验；第16部分：岩石体积电阻率和表面电阻率试验；第17部分：岩石放射性比活度试验；第18部分：岩石单轴抗压强度试验：第19部分：岩石单轴压缩变形试验；第20部分：岩石三轴压缩强度试验；第21部分：岩石抗拉强度试验；第22部分：岩石抗折强度试验：第23部分：岩石点荷载强度试验；第24部分：岩石声波速度测试；第25部分：岩石抗剪强度试验：第26部分：岩体变形试验（承压板法）第27部分：岩体变形试验（钻孔交形法）：第28部分：岩体强度试验（直剪试验）第29部分：岩体强度试验（承压板法）一第30部分：岩体锚杆载荷试验；第31部分：岩体声波速度测试。本部分为DZ/T0276的第14部分。本部分按照GB/T1.1一2009给出的规则起草。DZ/T0276.14—2015
10.热导率试验》。本部分与DY-94相比，主要本部分代替DY-94《岩石物理力学性质试验规程技术变化如下：
增加了“规范性引用文件”“术语和定义”“原理”三章增加了干燥箱设备及其温控范围I
DZ/T0276.14—2015

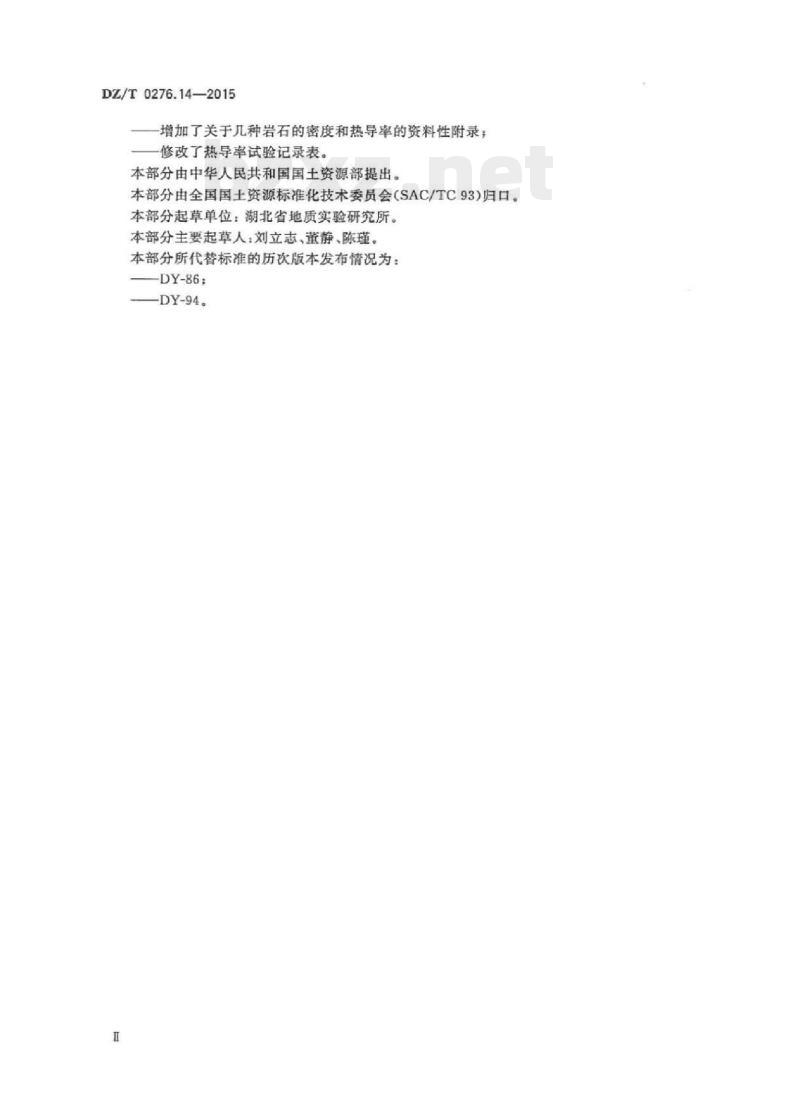

一增加了关于几种岩石的密度和热导率的资料性附录修改了热导率试验记录表。
本部分由中华人民共和国国土资源部提出。本部分由全国国土资源标准化技术委员会（SAC/TC93）归口。本部分起草单位：湖北省地质实验研究所。本部分主要起草人：刘立志、董静、陈瑾。本部分所代替标准的历次版本发布情况为：DY-86;
-DY-94。

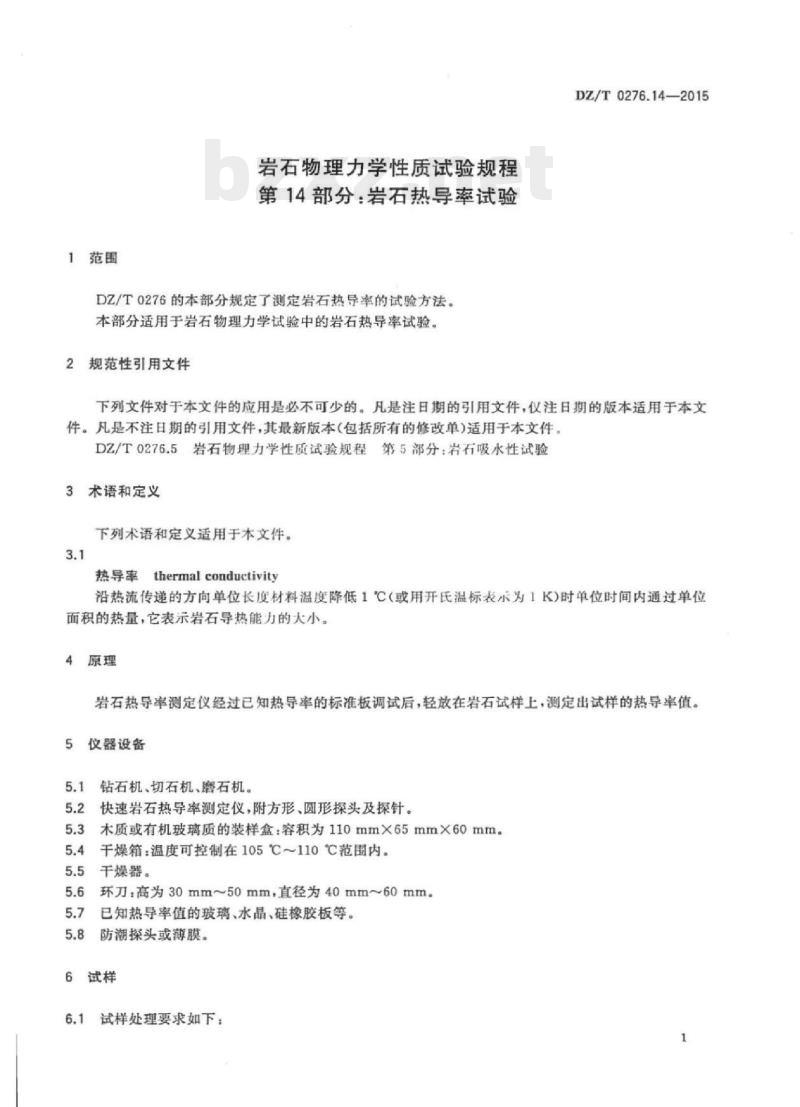

1范围
岩石物理力学性质试验规程
第14部分：岩石热导率试验
DZ/T0276的本部分规定了测定岩石热导率的试验方法。本部分适用于岩石物理力学试验中的岩石热导率试验。2规范性引用文件
DZ/T0276.14—2015
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DZ/T0276.5岩石物理力学性质试验规程第5部分：岩石吸水性试验3术语和定义
下列术语和定义适用于本文件。3.1
热导率thermal conductivity
沿热流传递的方向单位长度材料温度降低1C（或用开氏温标表小为1K）时单位时间内通过单位面积的热量，它表示岩石导热能力的大小。4原理
岩石热导率测定仪经过已知热导率的标准板调试后，轻放在岩石试样上，测定出试样的热导率值。仪器设备
钻石机、切石机、磨石机。
快速岩石热导率测定仪，附方形，圆形探头及探针。5.3
木质或有机玻璃质的装样盒：容积为110mm×65mm×60mm。干燥箱：温度可控制在105℃110℃范围内。5.4
5.5干燥器。
环刀：高为30mm~50mm，直径为40mm~60mm。5.7
已知热导率值的玻璃、水晶、硅橡胶板等。防潮探头或薄膜。
6试样
试样处理要求如下：
DZ/T0276.14—2015
a）对岩芯样，应切制成直径≥40mm，高≥50mm的圆柱体，将一个端面磨平，作为测试面，磨面不平整度不应大于0.03mm；
b）对不规则试样，应切制成100mm×60mm×50mm的长方柱体，并将一个端面磨平，作为测试面，磨面不平整度不应大于0.03mm。6.2测定松软岩芯样天然含水状态下的热导率时，在拆除密封后，应先取试样测其天然含水率，试样宜采用干法制备，试样规格为直径≥40mm，高≥50mm的圆柱体。制样后应立即测试，以保证测试时试样的天然含水状态。
6.3饱和试样按照DZ/T0276.5中真空抽气法的相关要求进行。6.4对自然风干试样，应在测试前半小时或前1天用无水酒精将测试面擦洗干净，放在与探头条件相同的环境中。
7试验步骤
7.1仪器调试
7.1.1仪器预热40min~60min。
7.1.2根据试样的岩性判断试样的热导率范围（几种常见岩石的热导率参见附录B），然后选择探头（或探针和测定档次，输人相应的校正值。7.1.3将探头（或探针）轻放在已知热导率的标准板上（如玻璃板、水晶板或尼龙板），预热4min；按下复位键调零，再按启动键测试标准板的热导率。7.1.4取下探头（或探针），放在均热板上冷却4min，重复7.1.3步骤，至所测值在已知热导率值的2%范围内，仪器预热结束。
7.2试样测试
7.2.1将探头（或探针）轻放在试样上，重复7.1.3和7.1.4步骤。如测试含水试样时，要用防潮探头或薄膜蒙在试样上。
7.2.2打印记录测试数据。打印结束，立即按下复位键、定时键，取下探头（或探针），将探头（或探针）冷却4min。免费标准bzxz.net
7.2.3重复上述步骤，每块试样应测试3次～4次。7.2.4试验结束后，将仪器各键复位，关机。7.3数据记录
试验过程记录内容和格式见附录A。8试验结果整理
单块岩石热导率按式（1）计算，计算结果保留至小数点后4位，取相对偏差不大于5%的平均值报出。
式中：
K岩石的热导率值，单位为瓦每米摄氏度[W/（m·℃)]：K，—各次测得的岩石试样的热导率值，单位为瓦每米摄氏度[W/(m·℃)]测试次数。
试样编号
试验：
岩石名称
计算：
附录A
（规范性附录）
岩石热导率试验记录
岩石热导率试验记录表
测试温度
校核：
热导率K
W/(m.℃)
平均值
DZ/T0276.14—2015
试样描述
DZ./T0276.14—2015
岩石名称
花岗岩
石灰岩
晟页岩
干页岩
DZ/T0276.14-2015
附录B
（资料性附录）
几种常见岩石的密度和热导率
几种常见岩石的密度和热导率
热导率
0.64~0.86
版权专有侵权必究
书号：155066：2-28505
