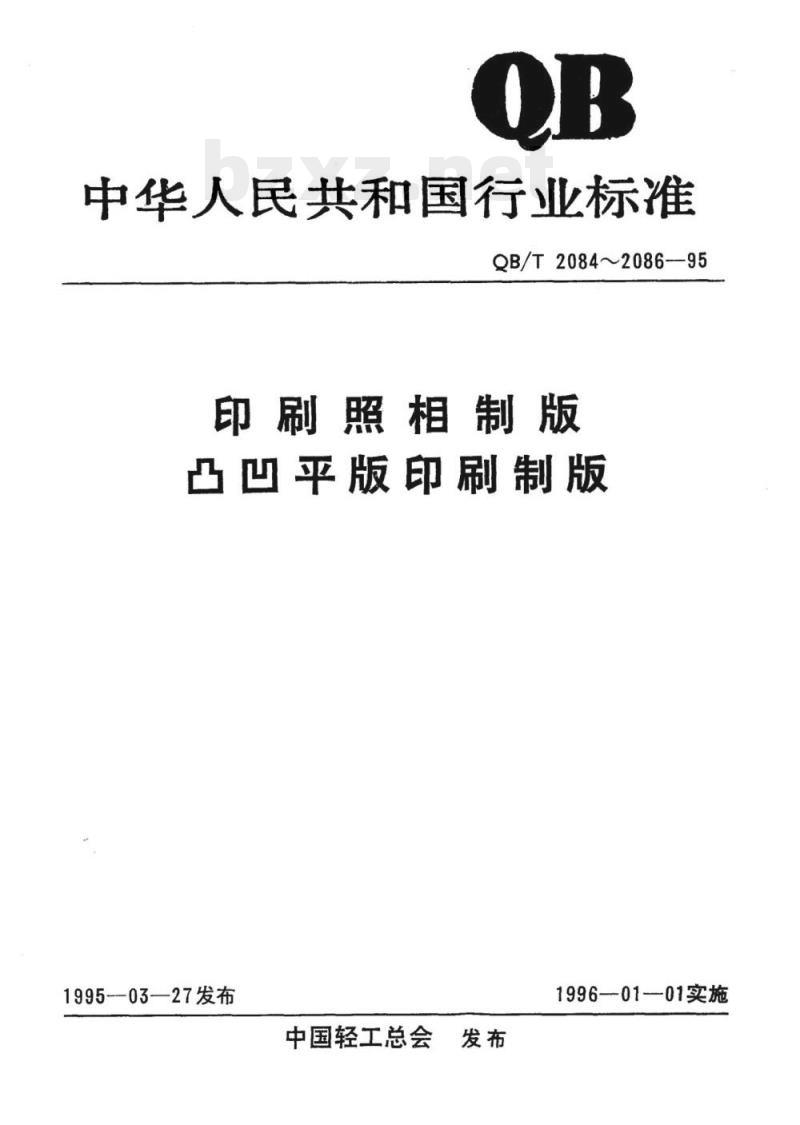

中华人民共和国行业标准
QB/T2084~2086-95
印刷照相制版
凸凹平版印刷制版
1995-03—27发布
中国轻工总会
1996-01-01实施

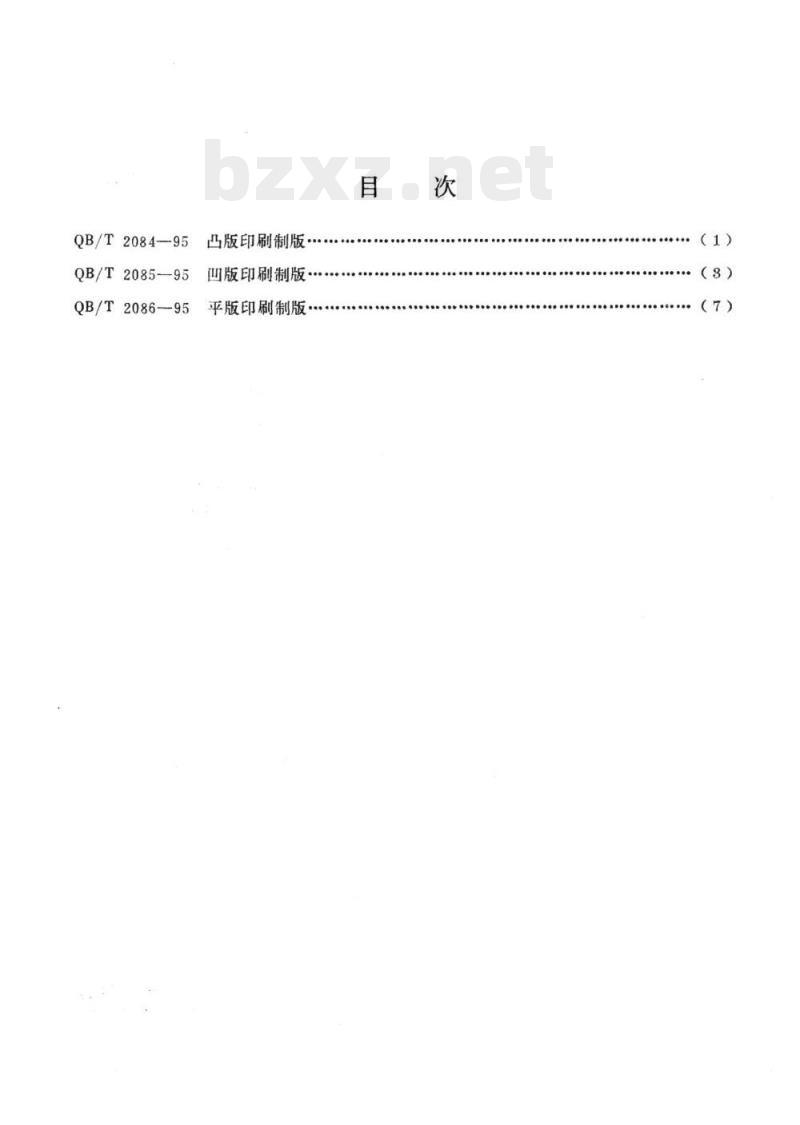

QB/T2084-95凸版印刷制版?
QB/T2085—95凹版印刷制版?
QB/T2086--95
平版印刷制版·

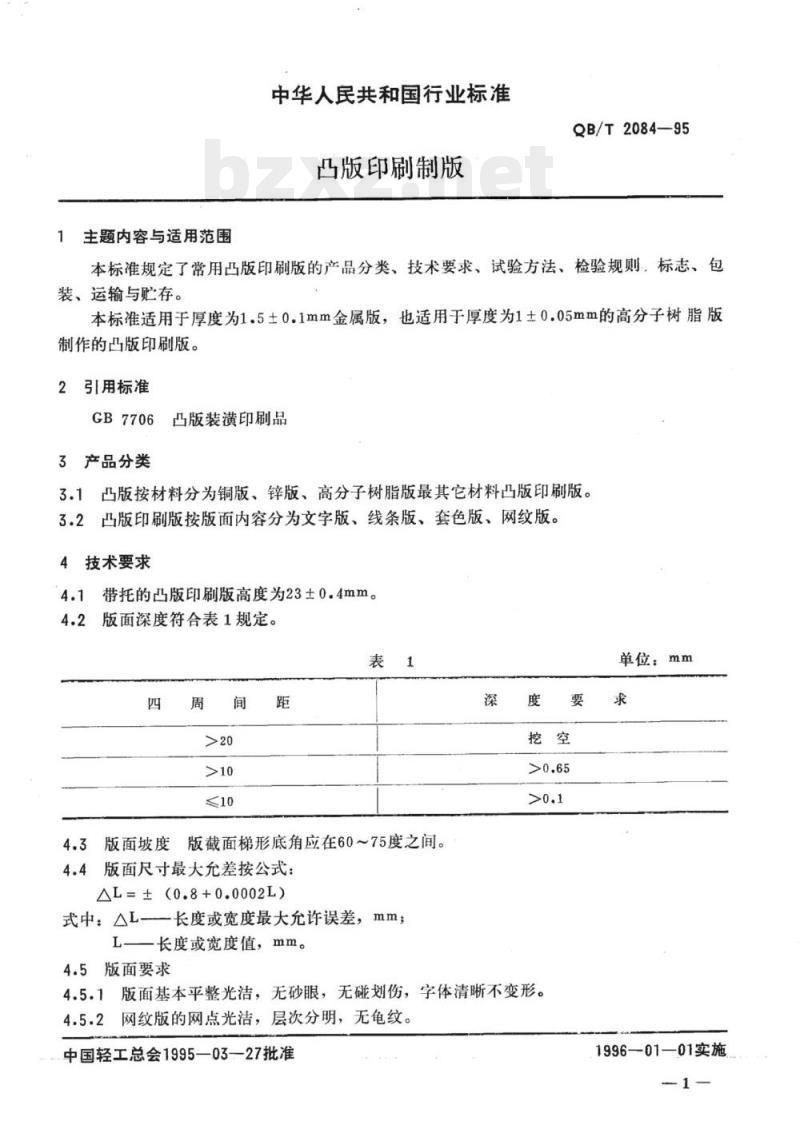

主题内容与适用范围
中华人民共和国行业标准
凸版印刷制版
QB/T2084—95
本标准规定了常用凸版印刷版的产品分类、技术要求、试验方法、检验规则，标志、包装、运输与贮存。
本标准适用于厚度为1.5±0.1mm金属版，也适用于厚度为1土0.05mm的高分子树脂版制作的凸版印刷版。
引用标准
GB7706
6凸版装潢印刷品
3产品分类
3.1凸版按材料分为铜版、锌版、高分子树脂版最其它材料凸版印刷版。凸版印刷版按版面内容分为文字版、线条版、套色版、网纹版。3.2Www.bzxZ.net
技术要求
带托的凸版印刷版高度为23±0.4mm。版面深度符合表1规定。
4.3版面坡度版截面梯形底角应在60～75度之间。4.4版面尺寸最大允差按公式：
△L=±（0.8+0.0002L)
式中：△L——长度或宽度最大允许误差，mm；L一长度或宽度值，mm。
4.5版面要求
4.5.1版面基本平整光洁，无砂眼，无碰划伤，字体清晰不变形。4.5.2网纹版的网点光洁，层次分明，无龟纹。中国轻工总会1995—03--27批准单位：mm
1996-01—01实施
QB/T2084-95

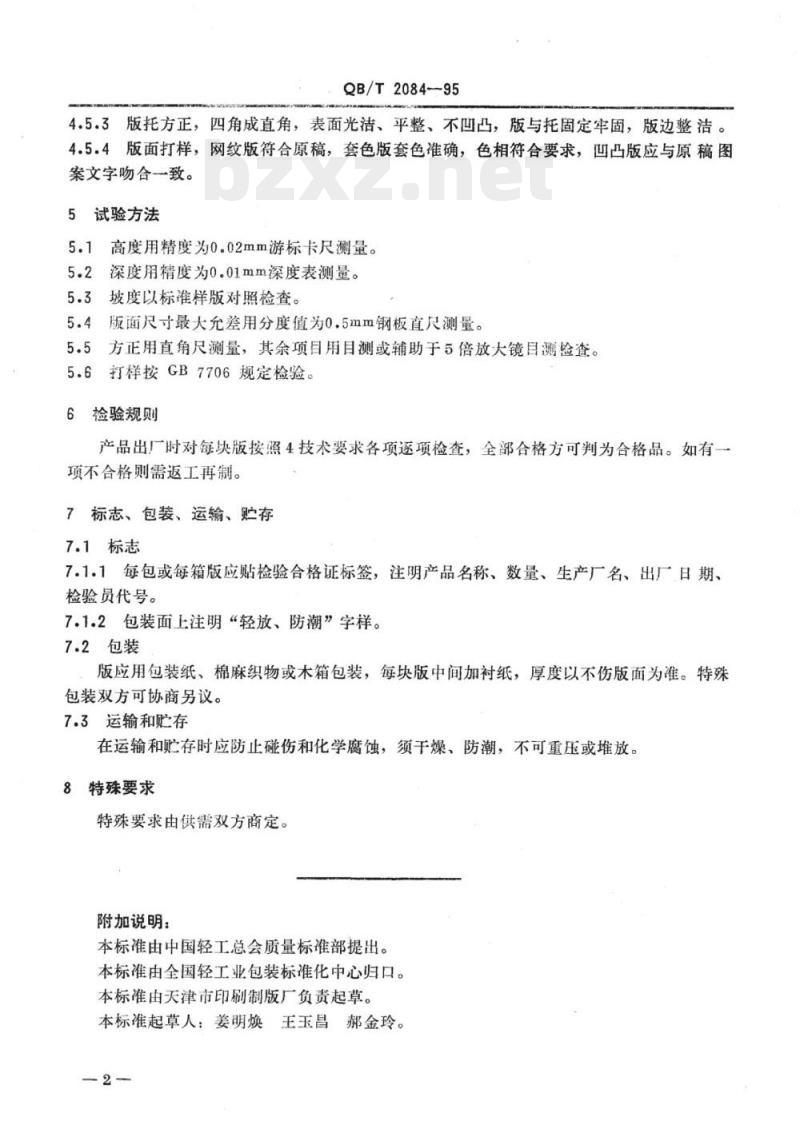

版托方正，四角成直角，表面光洁、平整、不凹凸，版与托固定牢固，版边整洁。4.5.3月
4.5.4版面打样，网纹版符合原稿，套色版套色准确，色相符合要求，凹凸版应与原稿图案文字吻合一致。
5试验方法
高度用精度为0。02mm游标卡尺测量。深度用精度为0.01mm深度表测量。5.2
坡度以标准样版对照检查。
版面尺寸最大允差用分度值为0.5mm钢板直尺测量。5.4
5.5方正用直角尺测量，其余项目用目测或辅助于5倍放大镜目测检查。打样按GB7706规定检验。
6检验规则
产品出厂时对每块版按照4技术要求各项逐项检查，全部合格方可判为合格品。如有一项不合格则需返工再制。
7标志、包装、运输、贮存
7.1标志
7.1.1每包或每箱版应贴检验合格证标签，注明产品名称、数量、生产厂名、出厂日期、检验员代号。
7.1.2包装面上注明“轻放、防潮”字样。7.2包装
版应用包装纸、棉麻织物或木箱包装，每块版中间加衬纸，厚度以不伤版面为准。特殊包装双方可协商另议。
7.3运输和贮存
在运输和贮存时应防止碰伤和化学腐蚀，须干燥、防潮，不可重压或堆放。8特殊要求
特殊要求由供需双方商定。
附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国轻工业包装标准化中心归口。本标准由天津市印刷制版厂负责起草。本标准起草人：姜明焕王玉昌郝金玲。2
