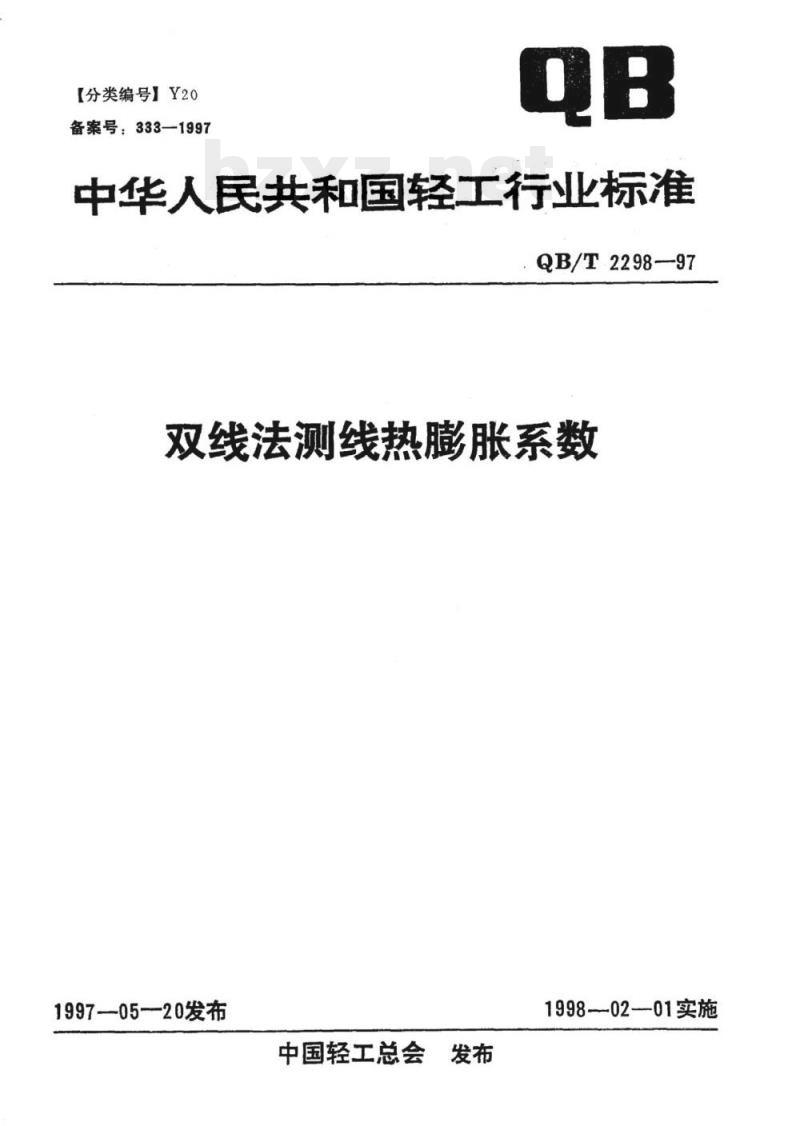

【QB轻工标准】 双线法测线热膨胀系数

【分类编号】Y20
备案号：333—1997
中华人民共和国轻工行业标准
QB/T2298-—97
双线法测线热膨胀系数
1997—05-20发布
中国轻工总会
1998-02--01实施

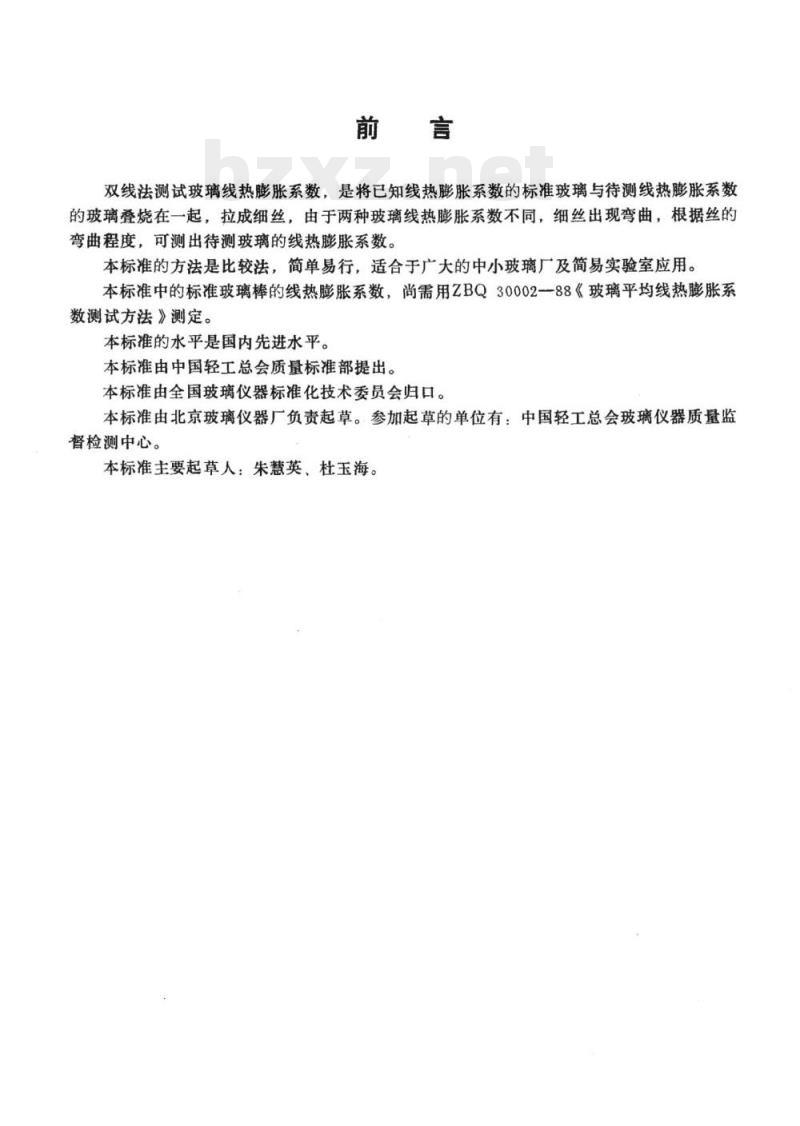

双线法测试玻璃线热膨胀系数，是将已知线热膨胀系数的标准玻璃与待测线热膨胀系数的玻璃叠烧在一起，拉成细丝，由于两种玻璃线热膨胀系数不同，细丝出现弯曲，根据丝的弯曲程度，可测出待测玻璃的线热膨胀系数。本标准的方法是比较法，简单易行，适合于广大的中小玻璃厂及简易实验室应用。本标准中的标准玻璃棒的线热膨胀系数，尚需用ZBQ30002一88《玻璃平均线热膨胀系数测试方法》测定。www.bzxz.net
本标准的水平是国内先进水平。本标准由中国轻工总会质量标准部提出。本标准由全国玻璃仪器标准化技术委员会归口。本标准由北京玻璃仪器厂负责起草。参加起草的单位有：中国轻工总会玻璃仪器质量监督检测中心。
本标准主要起草人：朱慧英、杜玉海。1范围

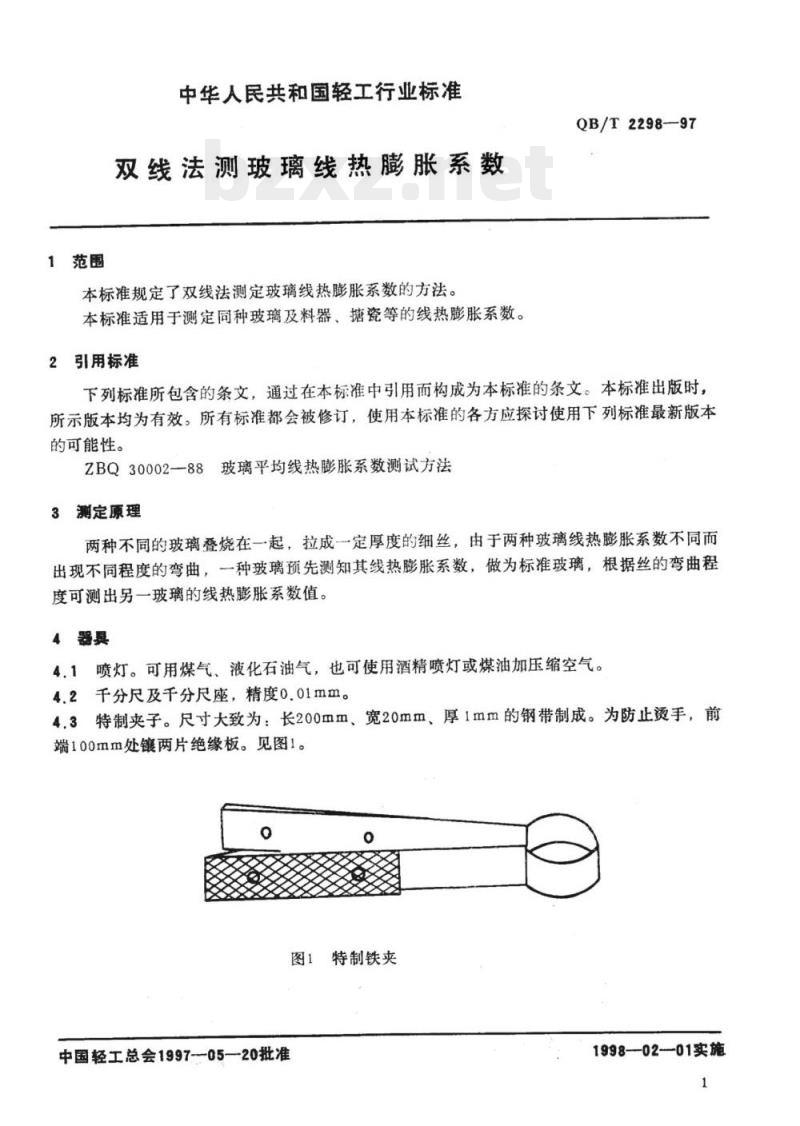

中华人民共和国轻工行业标准
双线法测玻璃线热膨胀系数
本标准规定了双线法测定玻璃线热膨胀系数的方法。本标准适用于测定同种玻璃及料器、塘瓷等的线热膨胀系数。2引用标准
QB/T2298-—97
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
ZBQ30002—88玻璃平均线热膨胀系数测试方法3测定原理
两种不同的玻璃叠烧在一起，拉成一定厚度的细丝，由于两种玻璃线热膨胀系数不同而出现不同程度的弯曲，一种玻璃预先测知其线热膨胀系数，做为标准玻璃，根据丝的弯曲程度可测出另一玻璃的线热膨胀系数值。4器具
4.1喷灯。可用煤气、液化石油气，也可使用酒精喷灯或煤油加压缩空气。4.2千分尺及千分尺座，精度0.01mm。4.3特制夹子。尺寸大致为：长200mm、宽20mm、厚1mm的钢带制成。为防止烫手，前端100mm处镶两片绝缘板。见图1。o
图1特制铁夹
中国轻工总会1997-05—20批准
1998-02-—01实施
QB/T2298-97

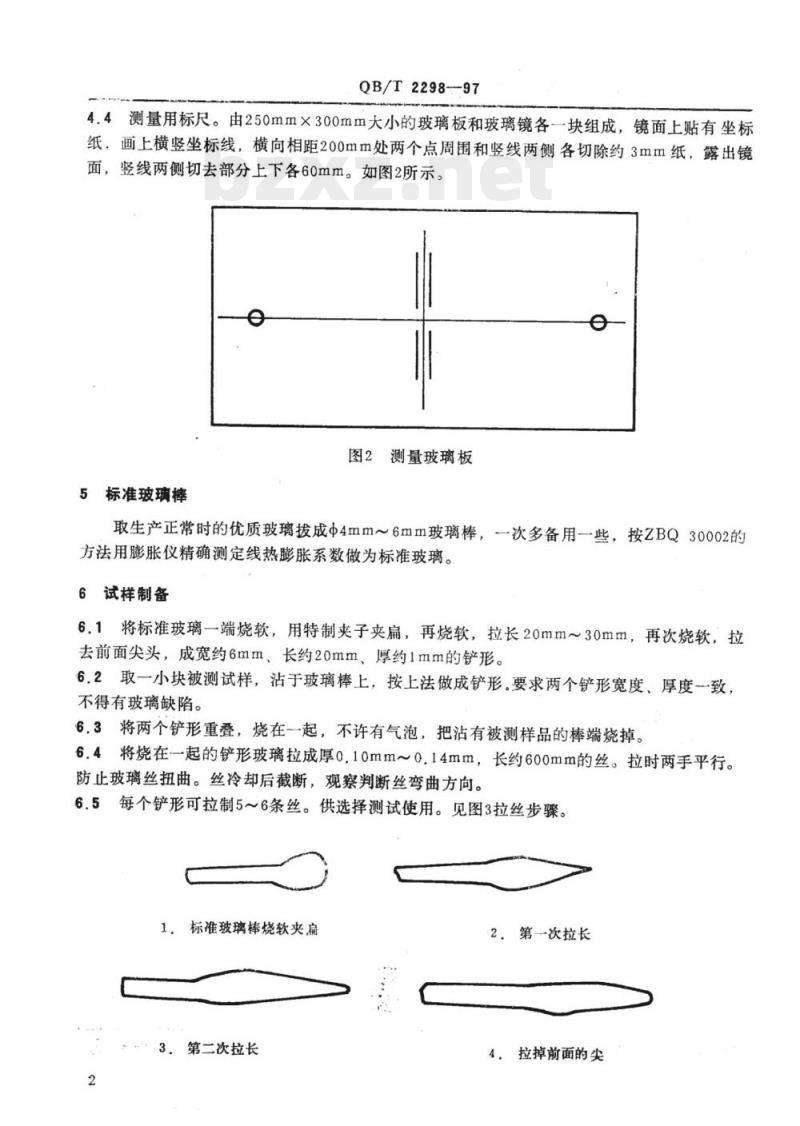

4.4测量用标尺。由250mm×300mm大小的玻璃板和玻璃镜各一块组成，镜面上贴有坐标纸，画上横竖坐标线，横向相距200mm处两个点周围和竖线两侧各切除约3mm纸，露出镜面，竖线两侧切去部分上下各60mm。如图2所示，图2
测量玻璃板
5标准玻璃棒
取生产正常时的优质玻璃拔成Φ4mm～6mm玻璃棒，一次多备用一些，按ZBQ30002的方法用膨胀仪精确测定线热膨胀系数做为标准玻璃。6试样制备
6.1将标准玻璃一端烧软，用特制夹子夹扁，再烧软，拉长20mm～30mm，再次烧软，拉去前面尖头，成宽约6mm、长约20mm、厚约1mm的铲形。6.2取一小块被测试样，沾于玻璃棒上，按上法做成铲形.要求两个铲形宽度、厚度一致，不得有玻璃缺陷。
6.3将两个铲形重叠，烧在一起，不许有气泡，把沾有被测样品的棒端烧掉。6.4将烧在一起的铲形玻璃拉成厚0.10mm~0.14mm，长约600mm的丝。拉时两手平行。防止玻璃丝扭曲。丝冷却后截断，观察判断丝弯曲方向。6.5每个铲形可拉制5~6条丝。供选择测试使用。见图3拉丝步骤。1：标准玻璃棒烧软夹扁
第二次拉长
第一次拉长
拉掉前面的尖
测量与计算
叠烧完毕
QB/T2298-—97

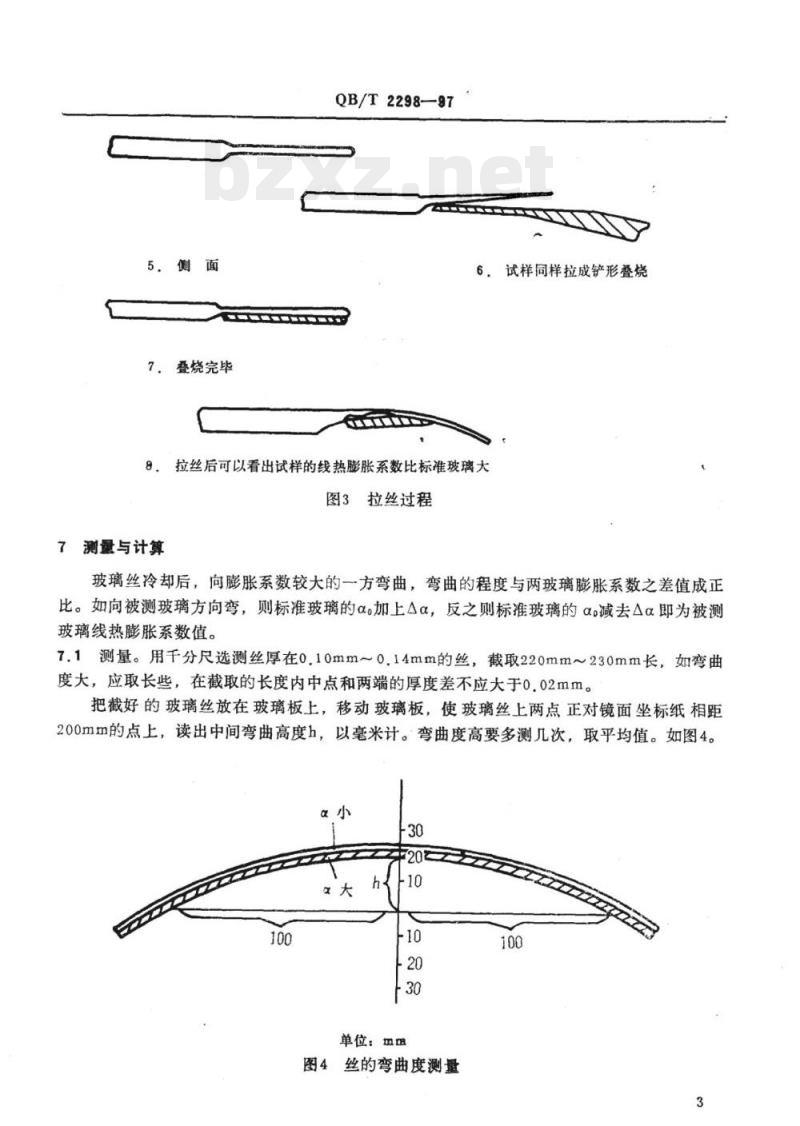

拉丝后可以看出试样的线热膨胀系数比标准玻璃大图3
拉丝过程
试样同样拉成铲形叠烧
玻璃丝冷却后，向膨胀系数较大的一方弯曲，弯曲的程度与两玻璃膨胀系数之差值成正比。如向被测玻璃方向弯，则标准玻璃的α。加上Aα，反之则标准玻璃的α减去△α即为被测玻璃线热膨胀系数值。
7.1测量。用千分尺选测丝厚在0.10mm~0.14mm的丝，截取220mm~230mm长，如弯曲度大，应取长些，在截取的长度内中点和两端的厚度差不应大于0.02mm。把截好的玻璃丝放在玻璃板上，移动玻璃板，使玻璃丝上两点正对镜面坐标纸相距200mm的点上，读出中间弯曲高度h，以毫米计。弯曲度高要多测几次，取平均值。如图4。α小
单位：mm
丝的弯曲度测量
7.2计算。
QB/T2298-97
式中：α—被测玻璃的线热膨胀系数：一标准玻璃的线热膨胀系数，
△α—标准玻璃与被测玻璃的线热膨胀系数之差。当h≤20mm时
Aα=0.14hdx10-6K-
当h>20mm时
1+h*×10-4
式中：h-弯曲高度：
d丝的厚度。
X10-6K-
（1）
（3）
每个样品至少测量三条丝，求平均值，三个数值误差应小于0.02×10-6K-1，为简化计算，可预先计算出各种弯曲、各种厚度之数值列成表格，查表即可直接出结果。8测定报告
8.1样品名称
8.2测定结果
8.3测定日期及操作者
中华人民共和国
轻工行业标准
双线法测线热胀系数
QB/T2298--97
轻工业标准化编辑出版委员会
地址：北京朝外光华路12号
电话：65060022-2309
邮政编码：100020
内部资料
印数：400册
不准翻印
定价：4.00元
