手摇钻
QB/T2210--1996

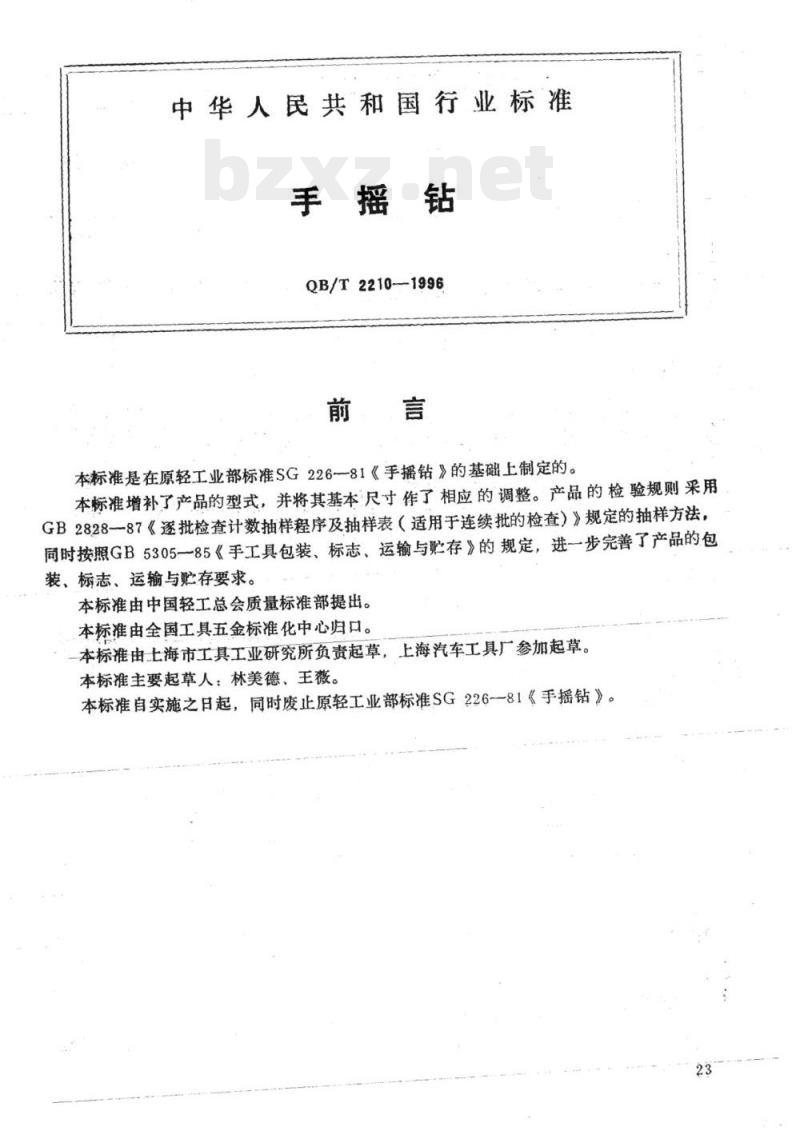

本标准是在原轻工业部标准SG226—81《手播钻》的基础上制定的。本标准增补了产品的型式，并将其基本尺寸作了相应的调整。产品的检验规则采用GB2828—87《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定的抽样方法，同时按照GB5305一85《手工具包装、标志、运输与贮存》的规定，进一步完善了产品的包装、标志、运输与贮存要求。
本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。-本标准由上海市工具工业研究所负责起草，上海汽车工具厂参加起草。本标准主要起草人：林美德、王薇。本标准自实施之日起，同时废止原轻工业部标准SG22681《手摇钻》。1范围
中华人民共和国行业标准
手摇钻
QB/T22101996
本标准规定了手摇钻的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于手动钻孔的手摇钻。2引用标准
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T230--91金属洛氏硬度试验法GB2828—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB5305-85手工具包装、标志、运输与贮存3产品分类
3.1型式
手摇钻按其使用方式分为手持式（用S表示）和胸压式（用X表示）二种，并根据其结构分为A型和B型，如图1～4所示。3.2基本尺寸

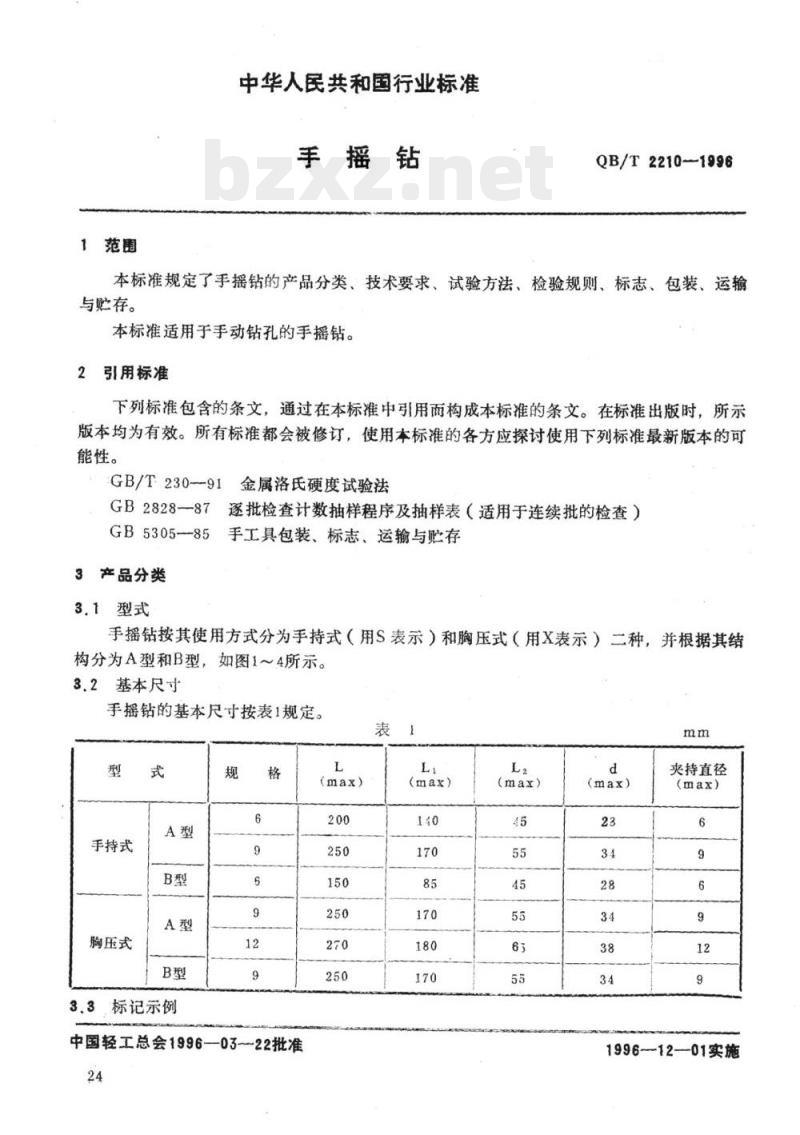

手摇钻的基本尺寸按表1规定。
手持式
胸压式
3.3，标记示例
中国轻工总会1996—0322批准
夹持直径
199612—01实施
QB/T2210—1996
手摇钻的标记由产品名称、型式代号、规格和标准编号组成。示例：6mm的手持式A型手摇钻标记为；手摇钻SA6QB/T2210
9mm的胸压式B型手摇钻标记为：手摇钻XB9QB/T2210

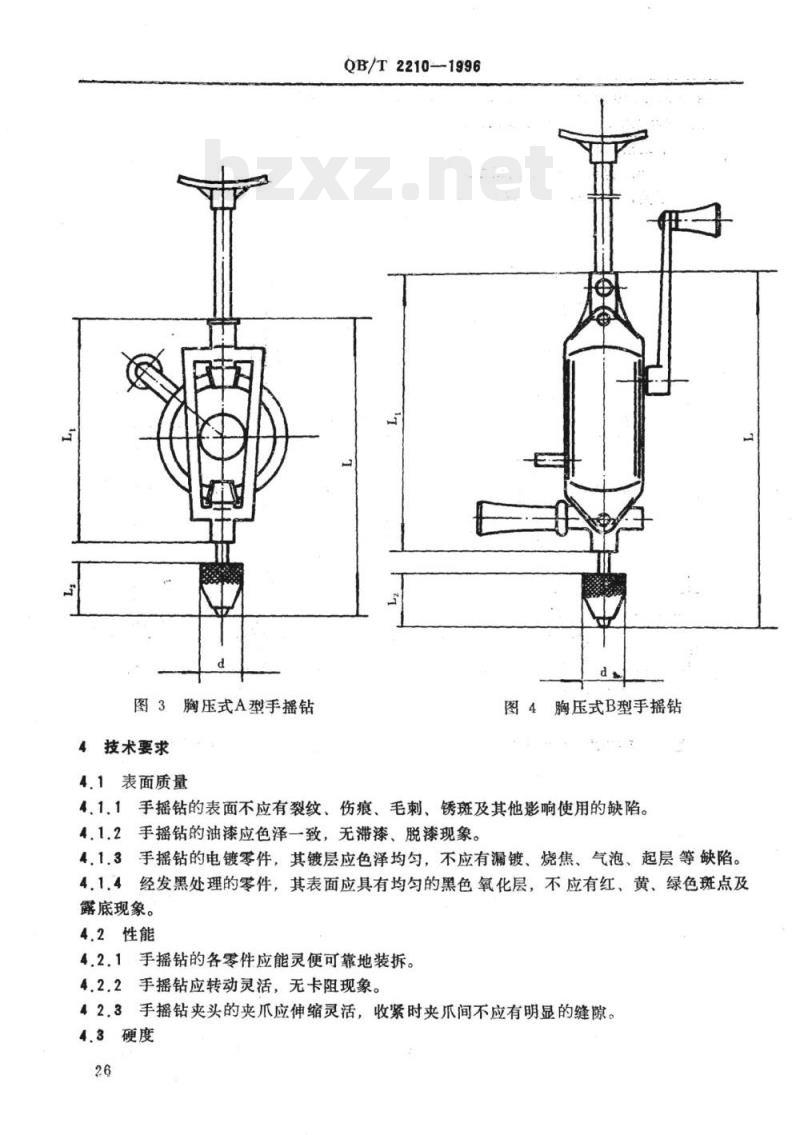

图1手持式A型手摇钻
手持式B型手摇钻
图3胸压式A型手摇钻
技术要求
4.1表面质量
QB/T2210-1996
图4胸压式B型手摇钻
4.1.1手摇钻的表面不应有裂纹、伤痕、毛刺、锈斑及其他影响使用的缺陷。4.1.2手摇钻的油漆应色泽一致，无滞漆、脱漆现象。41.3手摇钻的电镀零件，其镀层应色泽均匀，不应有漏镀、烧焦、气泡、起层等缺陷。4.1.4经发黑处理的零件，其表面应具有均匀的黑色氧化层，不应有红、黄、绿色斑点及露底现象。
4.2性能
4.2.1手摇钻的各零件应能灵便可靠地装拆。4.2.2手摇钻应转动灵活，无卡阻现象。42.3手摇钻夹头的夹爪应伸缩灵活，收紧时夹爪间不应有明显的缝隙。4.3硬度
QB/T2210-1996
手摇钻夹头的夹爪，其热处理硬度应不低于44HRC。4.4木柄含水率Www.bzxZ.net
手摇钻木柄的含水率应不超过16%。5试验方法
5.1尺寸检验
手摇钻的尺寸用通用量具检验。5.2表面质量检验
手摇钻的表面质量用目测检验。5.3性能试验
5.3.1用手感试验手摇钻的转动灵活性。5.3.2用目测检验夹爪间的缝隙。5.4硬度试验
手摇钻夹头的夹瓜硬度，按GB/T230的规定进行试验。S.5-木柄含水率试验

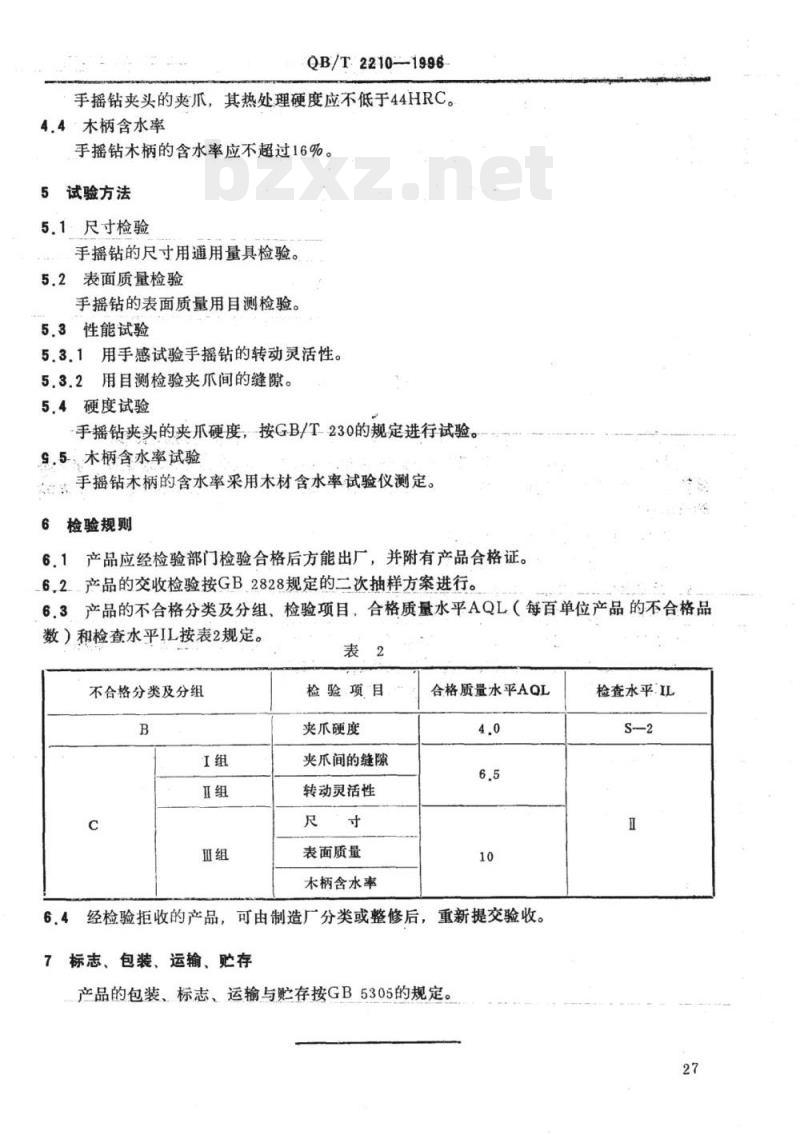

手钻木柄的含水率采用木材含水率试验仪测定。6检验规则
6.1产品应经检验部门检验合格后方能出厂，并附有产品合格证。6.2产品的交收检验按GB2828规定的二次抽样方案进行。6.3产品的不合格分类及分组、检验项目，合格质量水平AQL（每百单位产品的不合格品数）和检查水平IL按表2规定。
不合格分类及分组
检验项目
夹爪硬度
夹爪间的缝隙
转动灵活性
表面质量
木柄含水率
合格质量水平AQL
6.4经检验拒收的产品，可由制造厂分类或整修后，重新提交验收。7标志、包装、运输、贮存
产品的包装、标志、运输与贮存按GB5305的规定。检查水平IL
