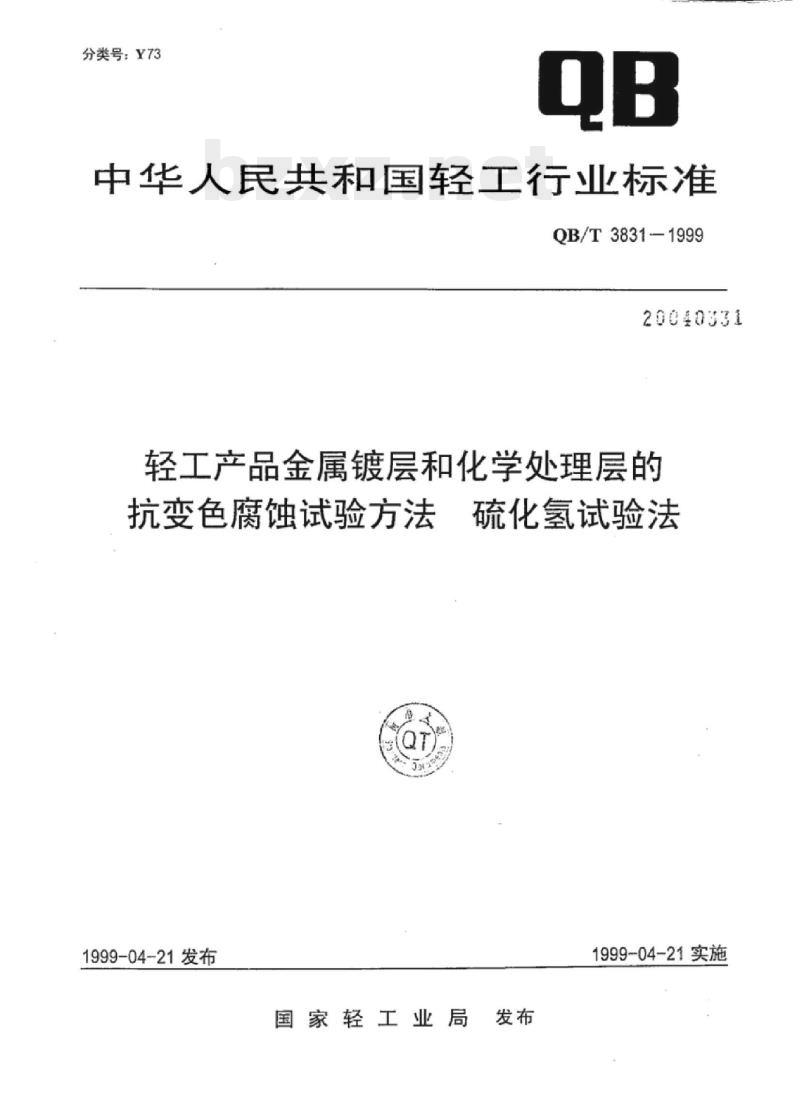

【QB轻工标准】 轻工产品金属镀层和化学处理层的抗变色腐蚀试验方法硫化氢试验法

分类号：Y73
中华人民共和国轻工行业标准
QB/T3831-1999
20040331
轻工产品金属镀层和化学处理层的抗变色腐蚀试验方法
1999-04-21发布
硫化氢试验法
1999-04-21实施
国家轻工业局发布
QB/T3831-1999

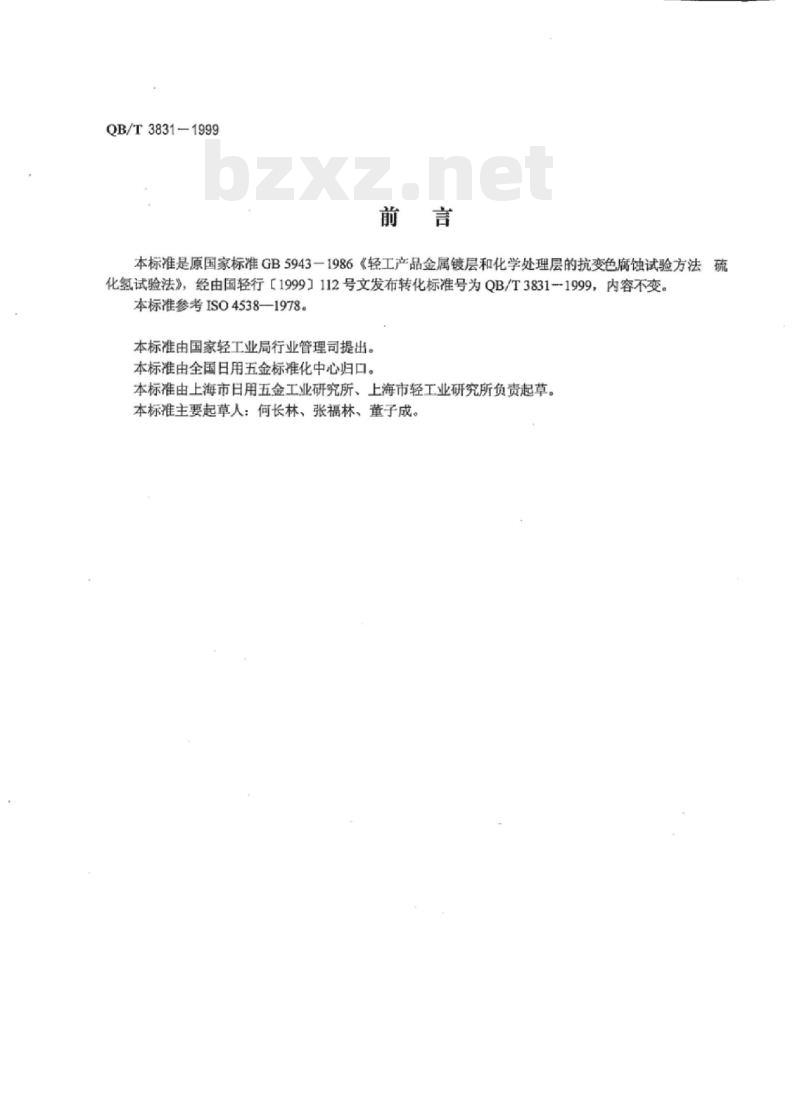

本标准是原国家标准GB5943一1986《轻工产品金属镀层和化学处理层的抗变色腐蚀试验方法硫化氢试验法》，经由国轻行【1999】112号文发布转化标准号为QB/T38311999，内容不变。本标准参考ISO4538-—1978。
本标准由国家轻工业局行业管理司提出。本标准由全国日用五金标准化中心归口。本标准由上海市日用五金工业研究所、上海市轻工业研究所负责起草。本标准主要起草人：何长林、张福林、董子成。中华人民共和国轻工行业标准

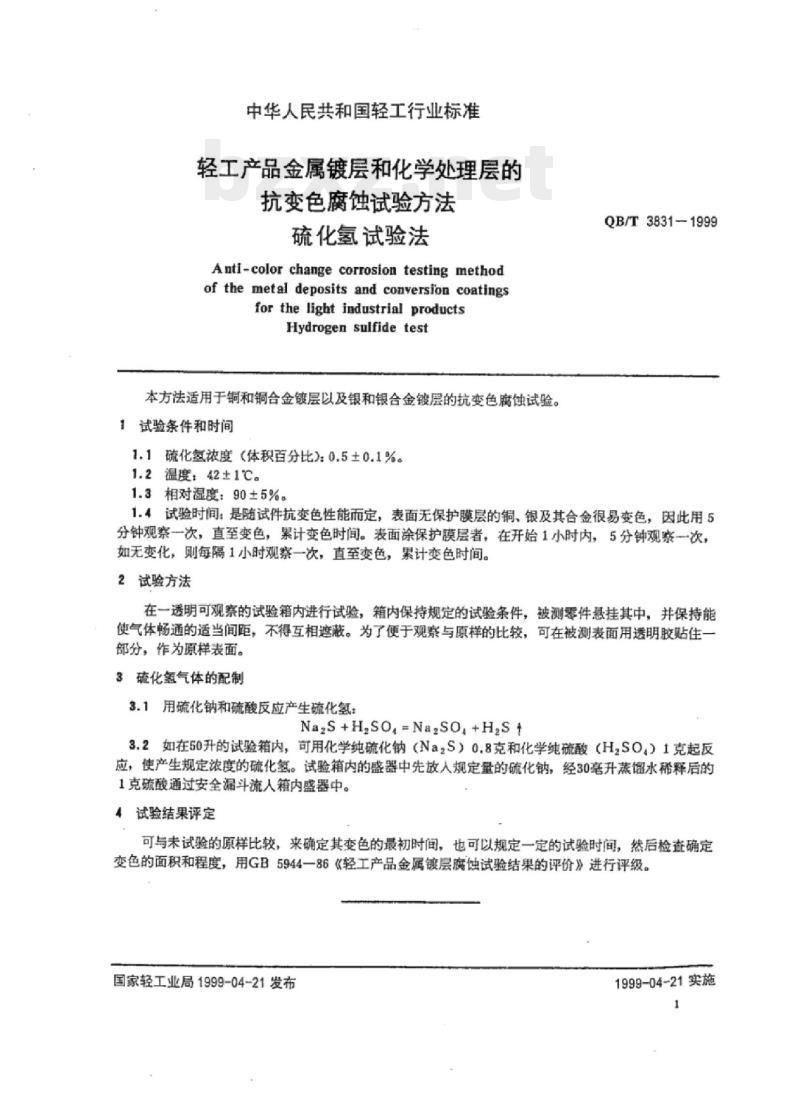

轻工产品金属镀层和化学处理层的抗变色腐蚀试验方法
硫化氢试验法
Anti-color changecorrosion testing methodof the metal deposits and conversion coatingsfor the light industrial productsHydrogen sulfide test
本方法适用于铜和铜合金链层以及银和银合金镀层的抗变色腐蚀试验。1试验条件和时间
1.1硫化氢浓度（体积百分比)：0.5±0.1%。1.2温度：42±1℃。
1.3相对湿度：90±5%。
QB/T3831-1999
1.4试验时间：是随试件抗变色性能而定，表面无保护膜层的铜、银及其合金很易变色，因此用5分钟观察一次，直至变色，累计变色时间。表面涂保护膜层者，在开始1小时内，5分钟观察一次，如无变化，则每隔1小时观察一次，直至变色，累计变色时间。2试验方法
在一透明可观察的试验箱内进行试验，箱内保持规定的试验条件，被测零件悬挂其中，并保持能使气体畅通的适当间距，不得互相遮蔽。为了便于观察与原样的比较，可在被测表面用透明胶贴住一部分，作为原样表面。
3硫化氢气体的配制
3.1用硫化钠和硫酸反应产生硫化氢：Na+H,SO,=Na2SO,+H,S
3.2如在50升的试验箱内，可用化学纯硫化钠（Na2S）0.8克和化学纯硫酸（HzSO.）1克起反应，使产生规定浓度的硫化氢。试验箱内的盛器中先放人规定量的硫化钠，经30毫升蒸馏水稀释后的1克硫酸通过安全漏斗流人箱内盛器中。4试验结果评定
可与未试验的原样比较，来确定其变色的最初时间，也可以规定一定的试验时间，然后检查确定变色的面积和程度，用GB594486《轻工产品金属镀层腐蚀试验结果的评价》进行评级。国家轻工业局1999-04-21发布
1999-04-21实施
QB/T3831-1999

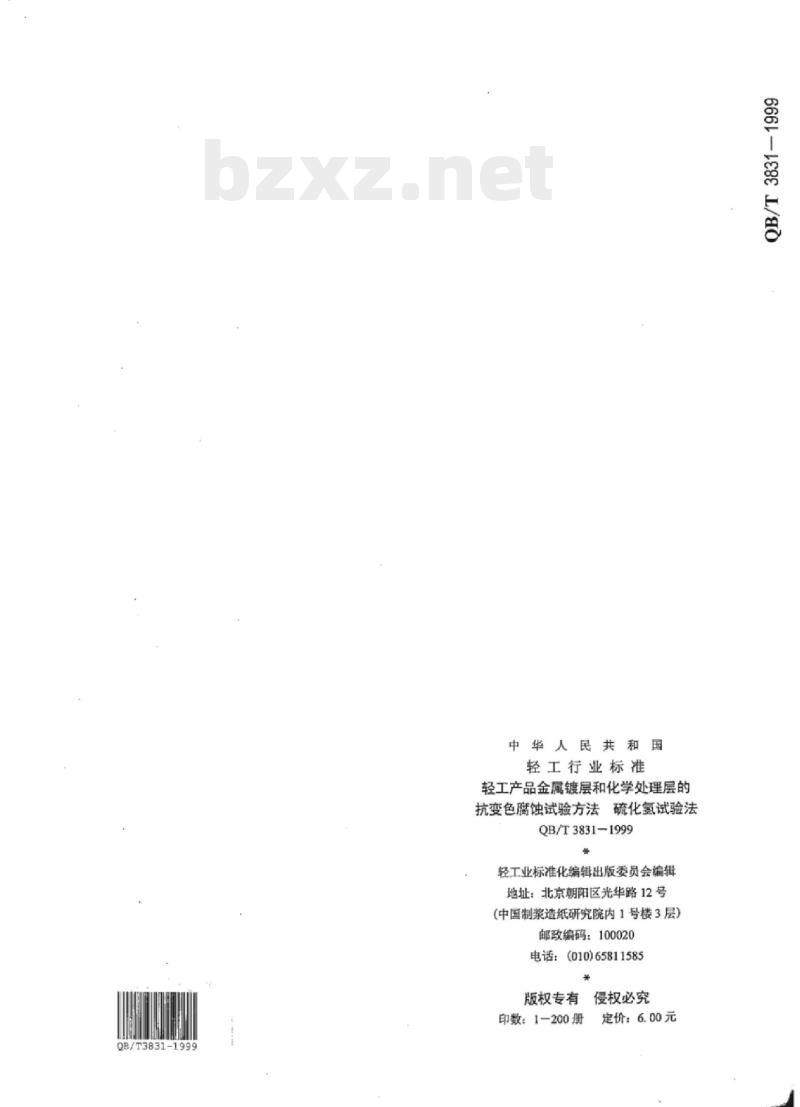

中华人民共和国
轻工行业标准bzxZ.net
轻工产品金属镀层和化学处理层的抗变色腐蚀试验方法硫化氢试验法QB/T3831-1999
轻工业标准化编辑出版委员会编辑地址：北京朝阳区光华路12号
（中国制浆造纸研究院内1号楼3层）邮政编码：100020
电话：(010)65811585
版权专有
印数：1-200册
侵权必究
定价：6.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
