中华人民共和国国家标准
国内卫星通信地球站总技术要求第四部分：电视/调频载波通道
Domestic satellite communication earthstations-General technical requirementsPart4:Television/frequencymodulationcarrier channel
主题内容与适用范围
本标准规定了卫星电视/调频载波通道技术参数要求。GB 11443. 4 -89
本标准适用于4/6GHz频段国内卫星电视/调频载波通道，还适用于租用国际通信卫星转发器的电视/调频载波通道。
2引用标准
GB1583彩色电视图象传输标准
GB11443.1国内卫星通信地球站总技术要求第-部分：通用要求3假设参考电路

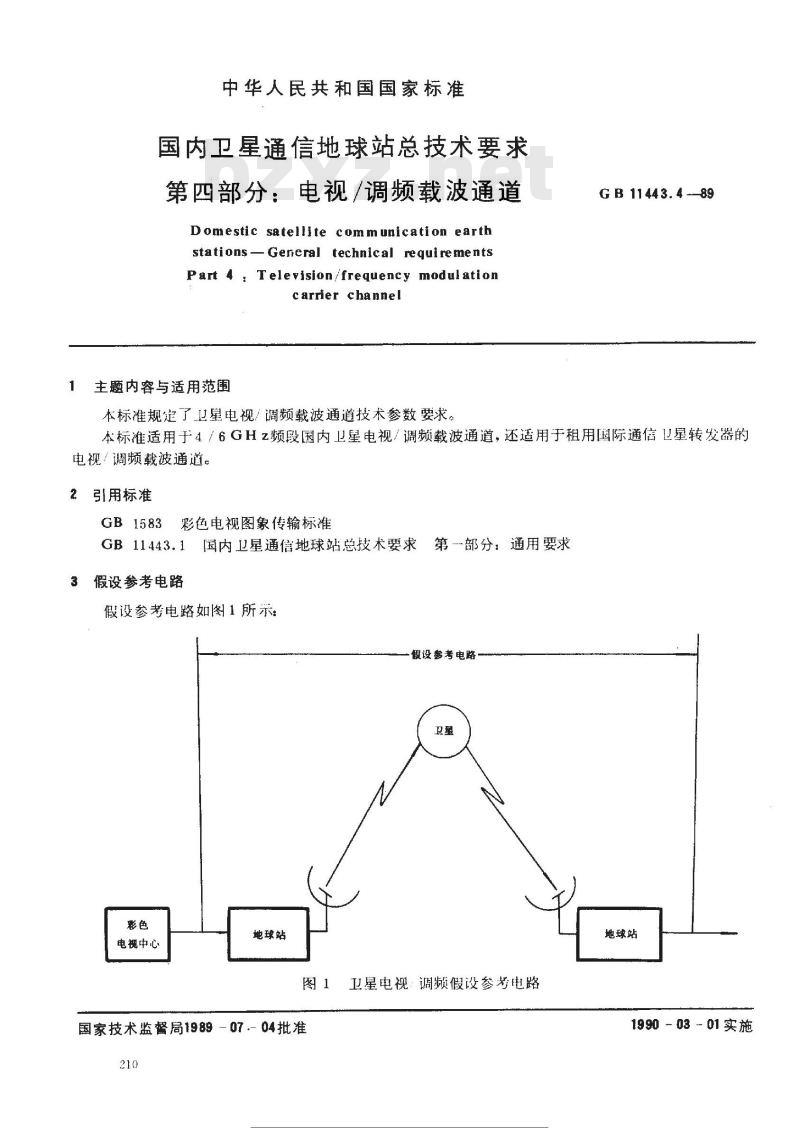

假设参考电路如图1所示：
假设参考电路
电视中心
地球站
-07,- 04批准
国家技术监督局1989
卫星电视：调频假设参考电路
地球站
1990-03-01实施

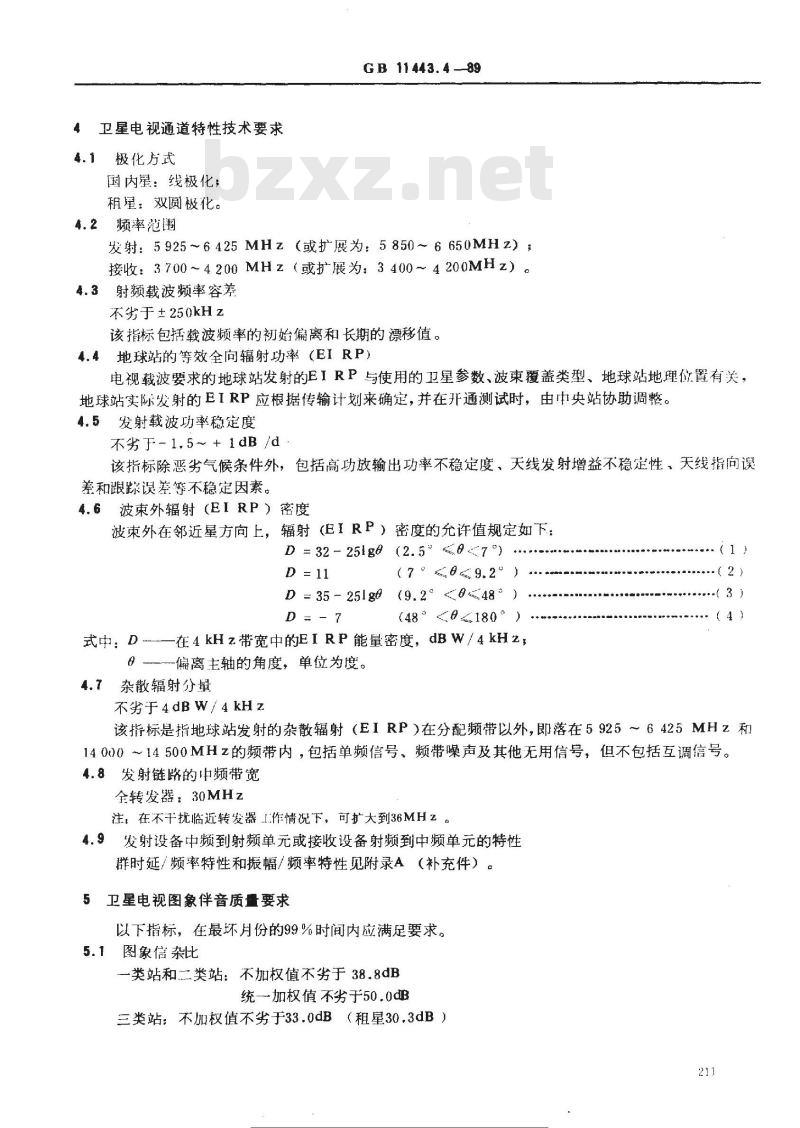

4卫星电视通道特性技术要求
4.1极化方式
国内星：线极化；
租星：双圆极化。
4.2频率范围
GB 11443. 4 -89
发射：5925~6425MHz（或扩展为：5850～6650MHz）接收：3700～4200MHz（或扩展为：3400～4200MHz）。4.3射频载波频率容差
不劣于±250kHz
该指标包括载波频率的初始偏离和长期的漂移值。4.4地球站的等效全向辐射功率（EIRP）电视载波要求的地球站发射的EIRP与使用的卫星参数、波束覆盖类型、地球站地理位置有关，地球站实际发射的EIRP应根据传输计划来确定，并在开通测试时，由中央站协助调整。4.5发射载波功率稳定度
不劣于-1.5→+ 1dB /d
该指标除恶劣气候条件外，包括高功放输出功率不稳定度、天线发射增益不稳定性，天线指向误差和跟踪误差等不稳定因素。
4.6波束外辐射（EIRP）密度
波束外在邻近星方向上，辐射（EIRP）密度的允许值规定如下：D = 32- 251g6 (2.5 ≤7°)
D = 35-251ge (9.2°<048°)
式： D
(48°<180°)
在4kHz带宽中的EIRP能量密度，dBW/4kHz，一偏离主轴的角度，单位为度。4.7杂散辐射分量
不劣于4dBW/4kHz
该指标是指地球站发射的杂散辐射（EIRP）在分配频带以外，即落在5925～6425MHz和140)0～14500MHz的频带内，包括单频信号，频带噪声及其他无用信号，但不包括互调信号。4.8发射链路的中频带宽
全转发器：30MHz
注，在不干扰临近转发器1作情况下，可扩大到36MHz4.9发射设备中频到射频单元或接收设备射频到中频单元的特性群时延/频率特性和振幅/频率特性见附录A（补充件）。5卫星电视图象伴音质量要求
以下指标，在最坏月份的99%时间内应满足要求。5.1图象信杂比
一类站和二类站：不加权值不劣于38.8dB统一加权值不劣于50.0dB
三类站：不加权值不劣于33.0dB（租星30.3dB）211
GB 11443.4—89

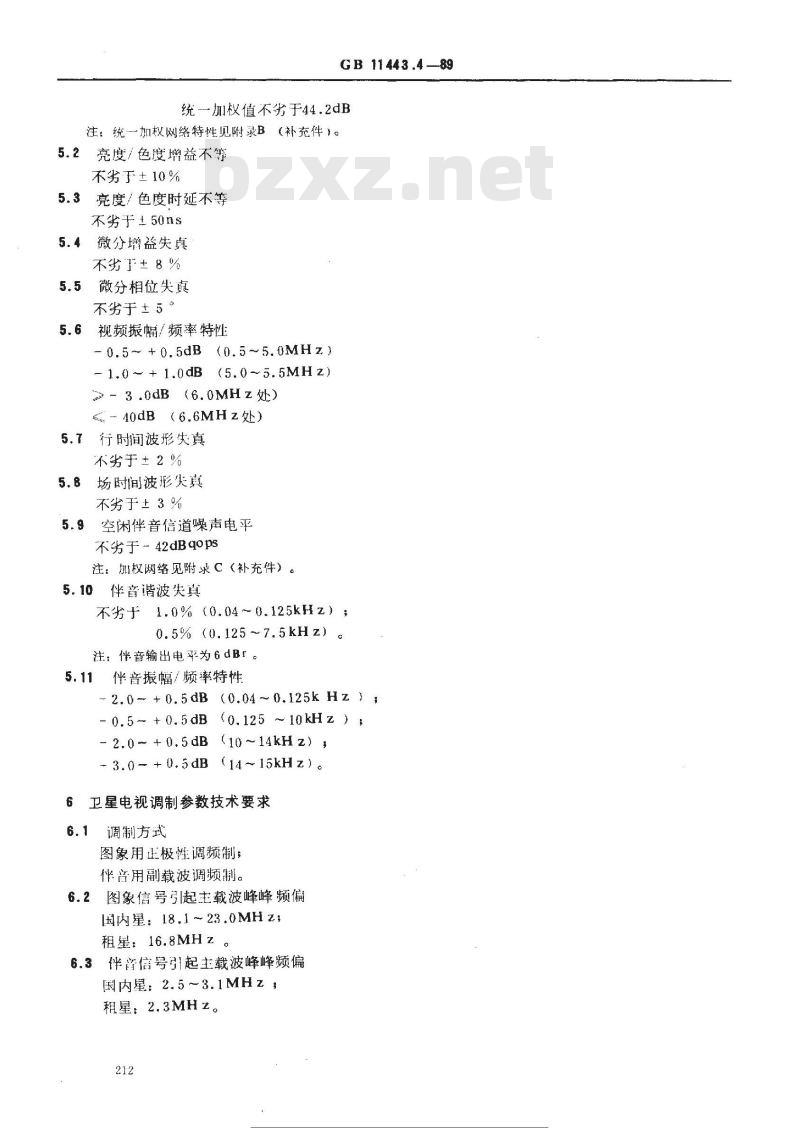

统加权值不劣于44.2dB
注：统一加权网络特性见附录B（补充件）。5.2亮度/色度增益不等
不劣±10%
5.3亮度/色度时延不等
不劣于±50ns
5.4微分增益失真
不劣于±8%
微分相位失真
不劣于±5°
5.6视频振幅/频率特性
0.5~+0.5dB
(0.5~5.0MHz)
(5.0~5.5MHz)
- 1.0 ～ + 1.0dB
≥- 3.0dB (6.0MHz处)
≤.- 40dB(6.6MHz处)
5.7行时间波形失真
不劣于± 2 %
5.8场时间波形失真免费标准下载网bzxz
不劣于±3%
5.9空闲伴音信道噪声电平
不劣于 42dBqops
注：加权网络见附录C（补充件）。5.10伴音谐波失真
不劣于1.0%（0.04～0.125kHz）0.5%（0.125~7.5kHz）
注：伴音输出电平为6dBr。
5.11伴音振幅/频率特性
- 2.0- +0.5dB (0.04~0.125k Hz )3（0.125 ～10kHz）
- 0.5- +0.5dB
3（10～14kHz）
- 2.0 - + 0.5dB
3.0- + 0.5dB
3(14~15kHz)。
6卫星电视调制参数技术要求
调制方式
图象用正极性调频制；
伴音用副载波调频制。
6.2图象信号引起主载波峰峰频偏[国内星：18.1～ 23.0MH z;
租星：16.8MHz 。
6.3伴童信号引起主载波峰峰频偏国内星：2.5~～3.1MH z
租星：2.3MHz。
GB 11443. 4 --89

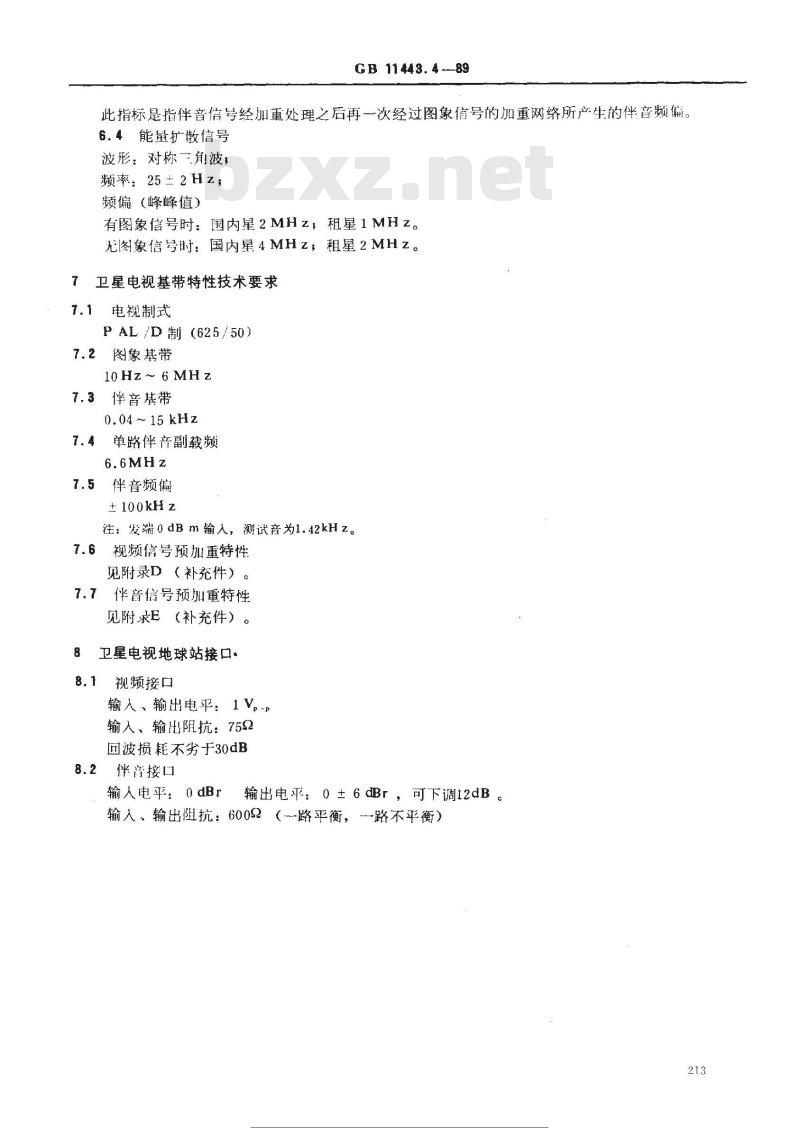

此指标是指伴音信号经加重处理之启再一次经过图象信号的加重网络所产生的伴音频偏。6.4能量扩散信号
波形：对称一角波，
频率：25±2Hz；
频偏 （峰峰值）
有图象信号时：国内星2MHz，租星1MHz。无图象信号时：国内星4MHz，租星2MHz。7卫星电视基带特性技术要求
7.1电视制式
PAL/D制(625/50)
7.2图象基带
10Hz ~ 6 MH z
7.3伴音基带
0.04~15kHz
单路伴音副载频
7.5伴音频偏
±100kHz
注：发端0dB m输人，测试音为1.42kHz。7.6视频信号预加重特性
见附录D（补充件）。
7.7伴音信号预加重特性
见附录求E（补充件）。
卫星电视地球站接口。
8.1视频接口
输入、输出电平：1V。-r
输人、输出阻抗：7592
回波损耗不劣于30dB
8.2伴盲接口
输人电平：0 dBr
输出电平：0±6dBr，可下调12dB输入、输出阻抗：6002（路平衡，一路不平衡）213
GB11443.4--89

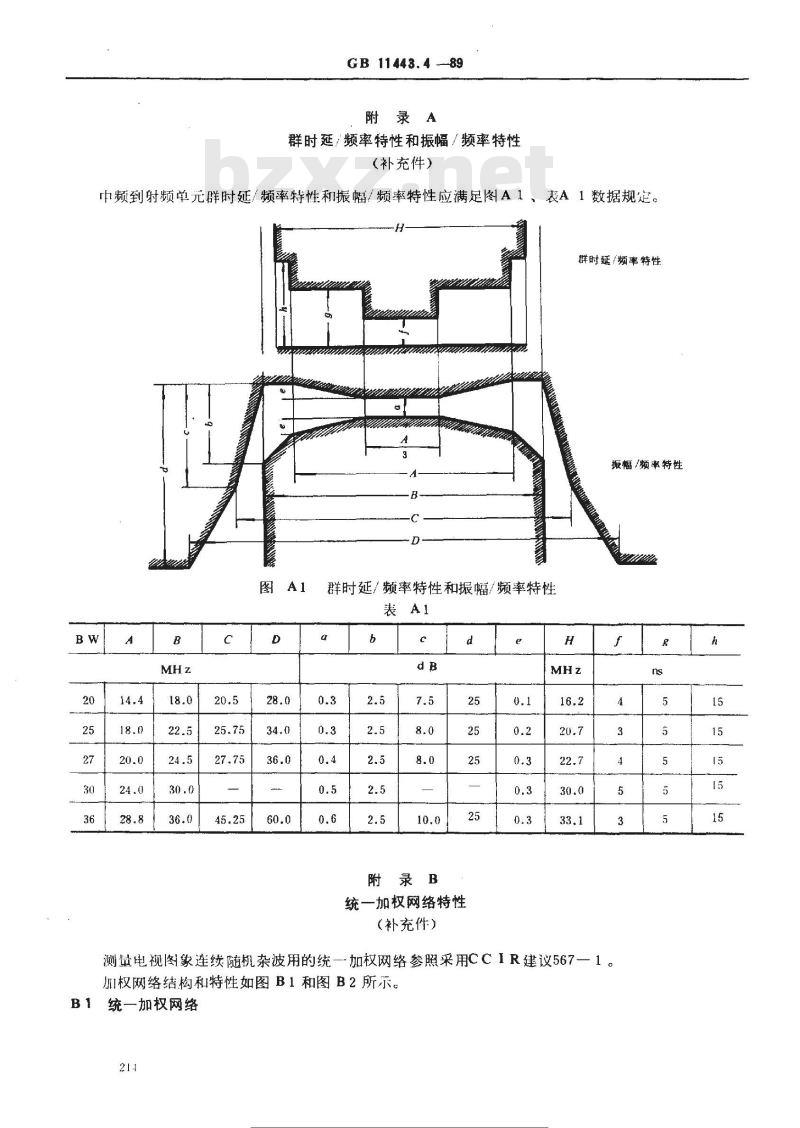

附录A
群时延/频率特性和振幅/频率特性（补充件）
中频到射频单元群时延/频率特性和振幅/频率特性应满足图A1、表A1数据规定。群时延/频率特性
搬幅 /频率特性
群时延/频率特性和振幅/频率特性表Al
附录B
统一加权网络特性
（补充件）
测量电视图象连续随机杂波用的统一加权网络参照采用CCIR建议567一1。加权网络结构和特性如图B1和图B2所示。B1统一加权网络
让年下装
GB 11443. 4 --89
统一加权网络结构
图:L =zat, Cr/z.- Rt=az, R2=Z。/agz。=752 t= 245msa=4.5
B2插入损耗A
A = 101g
1 +［(1
在高频处Ao0-→20lg（1 +a）=14.8（dB）B3
统一加权网络特性
其网络特性如图B2所示。
频率，MHz
统加权网络特性
GB11443.4--89
附录C
伴音加权网络特性
（补充件）
本附录用于电视伴音噪声的加权值测量，参照采用CC1R建议486一3加权网络结构
C2加权网络曲线
加权网络结构图
GB11443.4—89
频率，Hz
加权网络特性
频率，Hz
频率单-加权网络频响的最大容限附录D
卫星电视图象预加重、去加重网络（补充件）
本附录参照采用CCIR建议405—1。D1预加重网络
咨年带下类
去加重网络
GB 11443.4—89
手供起
图象预加重网络
图象去加重网络
资完费下载
电视图象预加重特性
625行
GB 11443. 4 - 89
矮率。MHz
图象信号预加重特性
附录E
伴音预加重特性
（补充件）
本附录参照采用CCITT建议17。
伴音预加重特性曲线应由公式E1决定。根据B1式所计算的预加重特性曲线通过表E1各点。接收设备的去加重网络特性应与预加重网络特性互补。75+(@/3000)2
L = 10lg　
1 + (@/3000)
武中：·
相对频率f的角频率，rad/s；
资料壳费下装
插人损耗，dB
率，kHz
GB11443.4-89
插人损耗，dB
注：在测试频率为800Hz时，所测试的预加重特性曲线与理论性曲线误差应小于0.25dB附加说明：
本标准由中华人民共和国邮电部提出本标准由邮电部邮电工业标准化研究所归口。本标准由机械电子工业部第五十四研究所负责起草。本标准主要起草人张印相。
