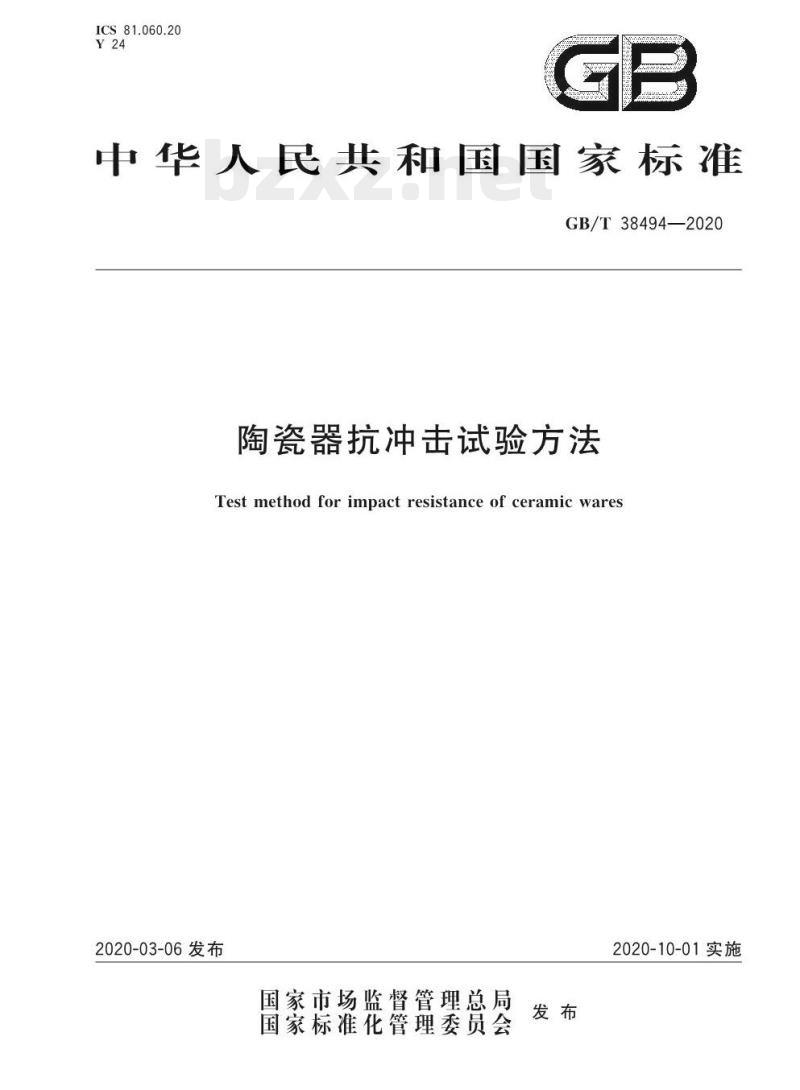

【GB国家标准】 陶瓷器抗冲击试验方法

ICS81.060.20
中华人民共和国国家标准
GB/T38494—2020
陶瓷器抗冲击试验方法
Test method for impact resistance of ceramic wares2020-03-06发布
国家市场监督管理总局
国家标准化管理委员会
2020-10-01实施

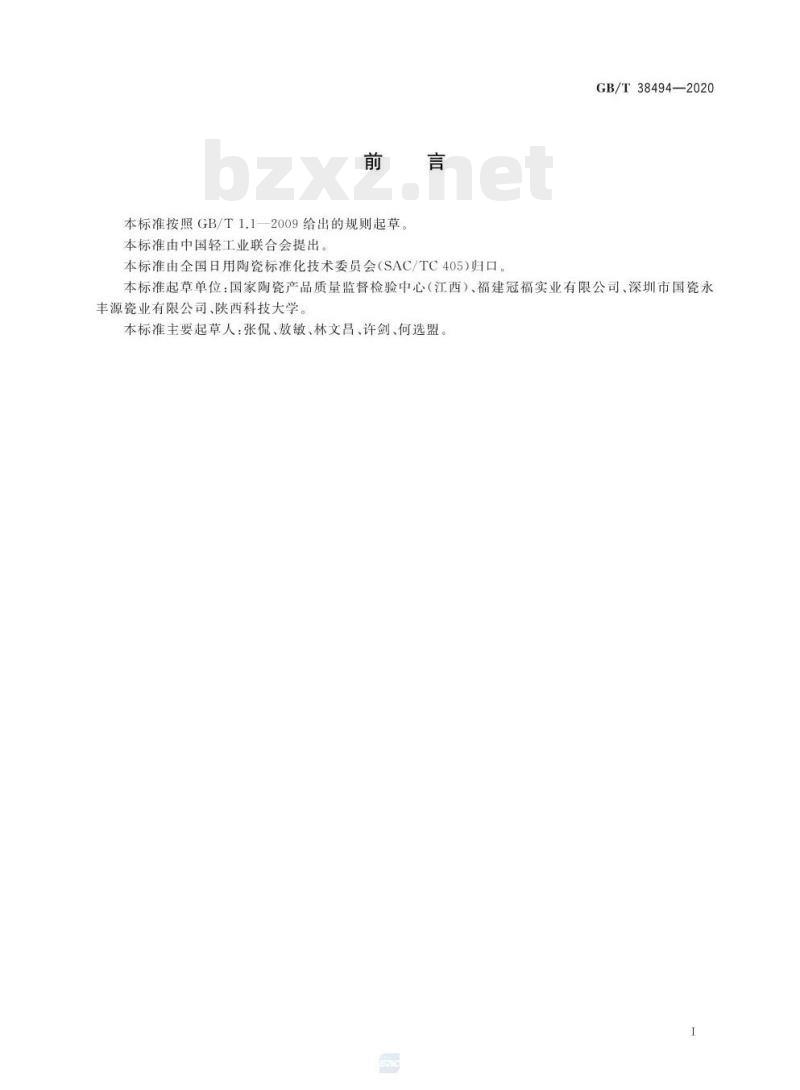

本标准按照GB/T1.1-2009给出的规则起草本标准由中国轻工业联合会提出。本标准由全国日用陶瓷标准化技术委员会（SAC/TC405)归口。GB/T38494—2020
本标准起草单位：国家陶瓷产品质量监督检验中心（江西）、福建冠福实业有限公司、深圳市国瓷永丰源瓷业有限公司、陕西科技大学。本标准主要起草人张侃、敖敏、林文昌、许剑、何选盟。1

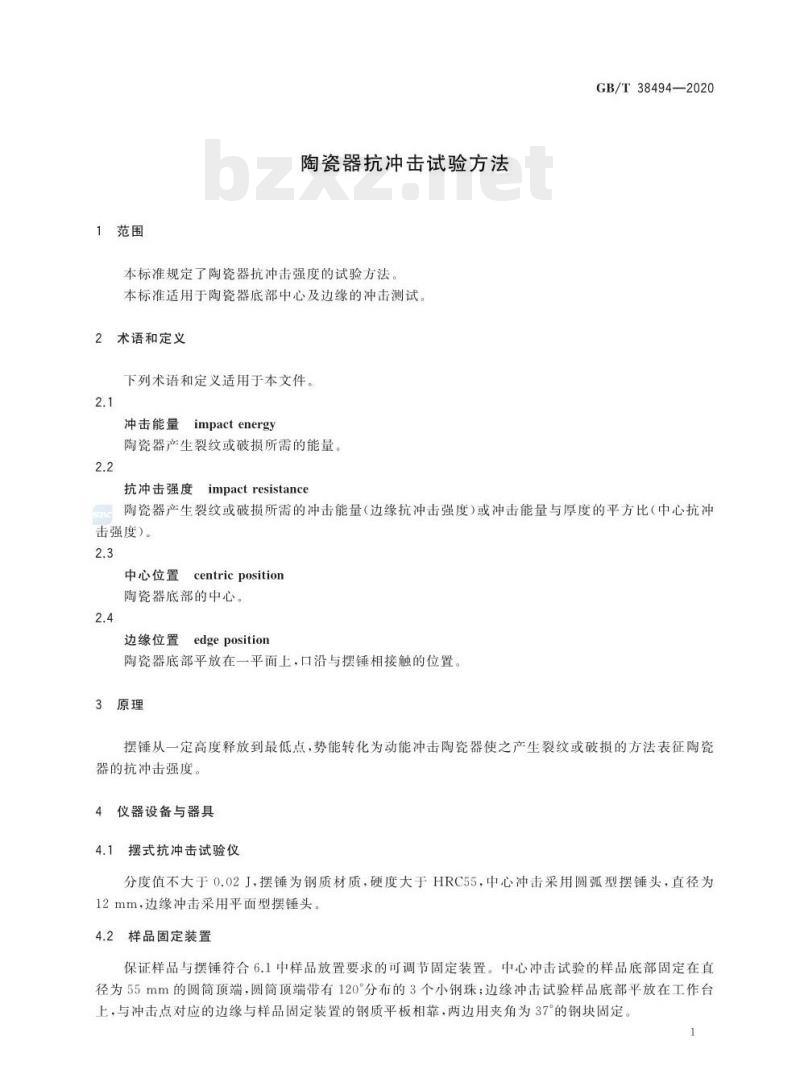

1范围
陶瓷器抗冲击试验方法
本标准规定了陶瓷器抗冲击强度的试验方法本标准适用于陶瓷器底部中心及边缘的冲击测试2
术语和定义
下列术语和定义适用于本文件。2.1
冲击能量
impactenergy
陶瓷器产生裂纹或破损所需的能量2.2
抗冲击强度
impactresistance
GB/T38494—2020
陶瓷器产生裂纹或破损所需的冲击能量（边缘抗冲击强度)或冲击能量与厚度的平方比（中心抗冲击强度)。
中心位置
centricposition
陶瓷器底部的中心。
边缘位置
edgeposition
陶瓷器底部平放在一平面上，口沿与摆锤相接触的位置。3原理
摆锤从一定高度释放到最低点，势能转化为动能冲击陶瓷器使之产生裂纹或破损的方法表征陶瓷器的抗冲击强度。
仪器设备与器具
摆式抗冲击试验仪
分度值不大于0.02J，摆锤为钢质材质，硬度大于HRC55，中心冲击采用圆弧型摆锤头，直径为12mm，边缘冲击采用平面型摆锤头。4.2
样品固定装置
保证样品与摆锤符合6.1中样品放置要求的可调节固定装置。中心冲击试验的样品底部固定在直径为55mm的圆筒顶端，圆筒顶端带有120°分布的3个小钢珠；边缘冲击试验样品底部平放在工作台上，与冲击点对应的边缘与样品固定装置的钢质平板相靠，两边用夹角为37“的钢块固定1bzxZ.net
GB/T38494—2020
精度为0.02mm。

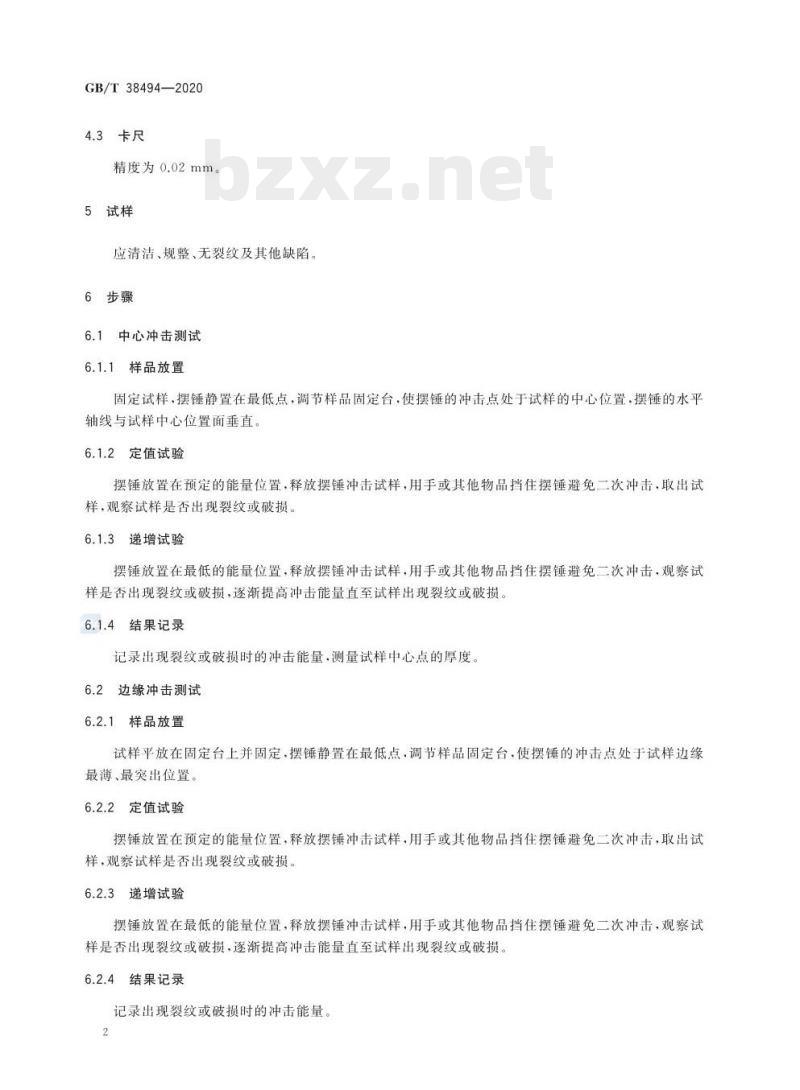

5试样
应清洁、规整、无裂纹及其他缺陷。6步骤
中心冲击测试
6.1.1样品放置
固定试样，摆锤静置在最低点，调节样品固定台，使摆锤的冲击点处于试样的中心位置，摆锤的水平轴线与试样中心位置面垂直。
6.1.2定值试验
摆锤放置在预定的能量位置，释放摆锤冲击试样，用手或其他物品挡住摆锤避免二次冲击，取出试样，观察试样是否出现裂纹或破损。6.1.3递增试验
摆锤放置在最低的能量位置，释放摆锤冲击试样，用手或其他物品挡住摆锤避免二次冲击，观察试样是否出现裂纹或破损，逐渐提高冲击能量直至试样出现裂纹或破损6.1.4结果记录
记录出现裂纹或破损时的冲击能量.测量试样中心点的厚度2边缘冲击测试
6.2.1样品放置
试样平放在固定台上并固定·摆锤静置在最低点·调节样品固定台·使摆锤的冲击点处于试样边缘最薄、最突出位置。
6.2.2定值试验
摆锤放置在预定的能量位置，释放摆锤冲击试样，用手或其他物品挡住摆锤避免二次冲击，取出试样，观察试样是否出现裂纹或破损。6.2.3递增试验
摆锤放置在最低的能量位置，释放摆锤冲击试样，用手或其他物品挡住摆锤避免二次冲击，观察试样是否出现裂纹或破损，逐渐提高冲击能量直至试样出现裂纹或破损6.2.4结果记录
记录出现裂纹或破损时的冲击能量2

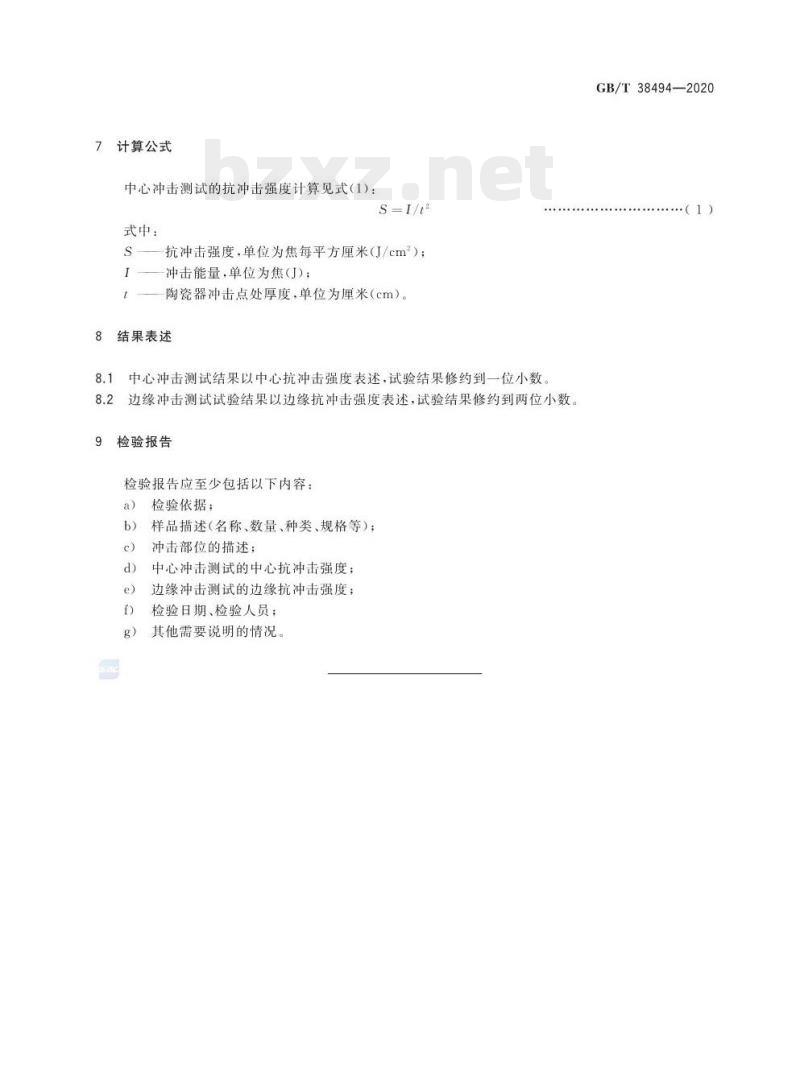

计算公式
中心冲击测试的抗冲击强度计算见式（1)：式中：
S=I/t2
S—抗冲击强度，单位为焦每平方厘米（J/cm）；1
冲击能量，单位为焦（J)；
陶瓷器冲击点处厚度，单位为厘米（cm）。结果表述
中心冲击测试结果以中心抗冲击强度表述，试验结果修约到一位小数边缘冲击测试试验结果以边缘抗冲击强度表述，试验结果修约到两位小数，检验报告
检验报告应至少包括以下内容：a)
检验依据；
样品描述（名称、数量、种类、规格等）；冲击部位的描述；
中心冲击测试的中心抗冲击强度e)
边缘冲击测试的边缘抗冲击强度；检验日期、检验人员；
其他需要说明的情况。
GB/T38494—2020
......(1)
