【国家标准】 铝及铝合金阳极氧化膜及有机聚合物膜的腐蚀评定 栅格法

ICS25.220.20
CCSH21

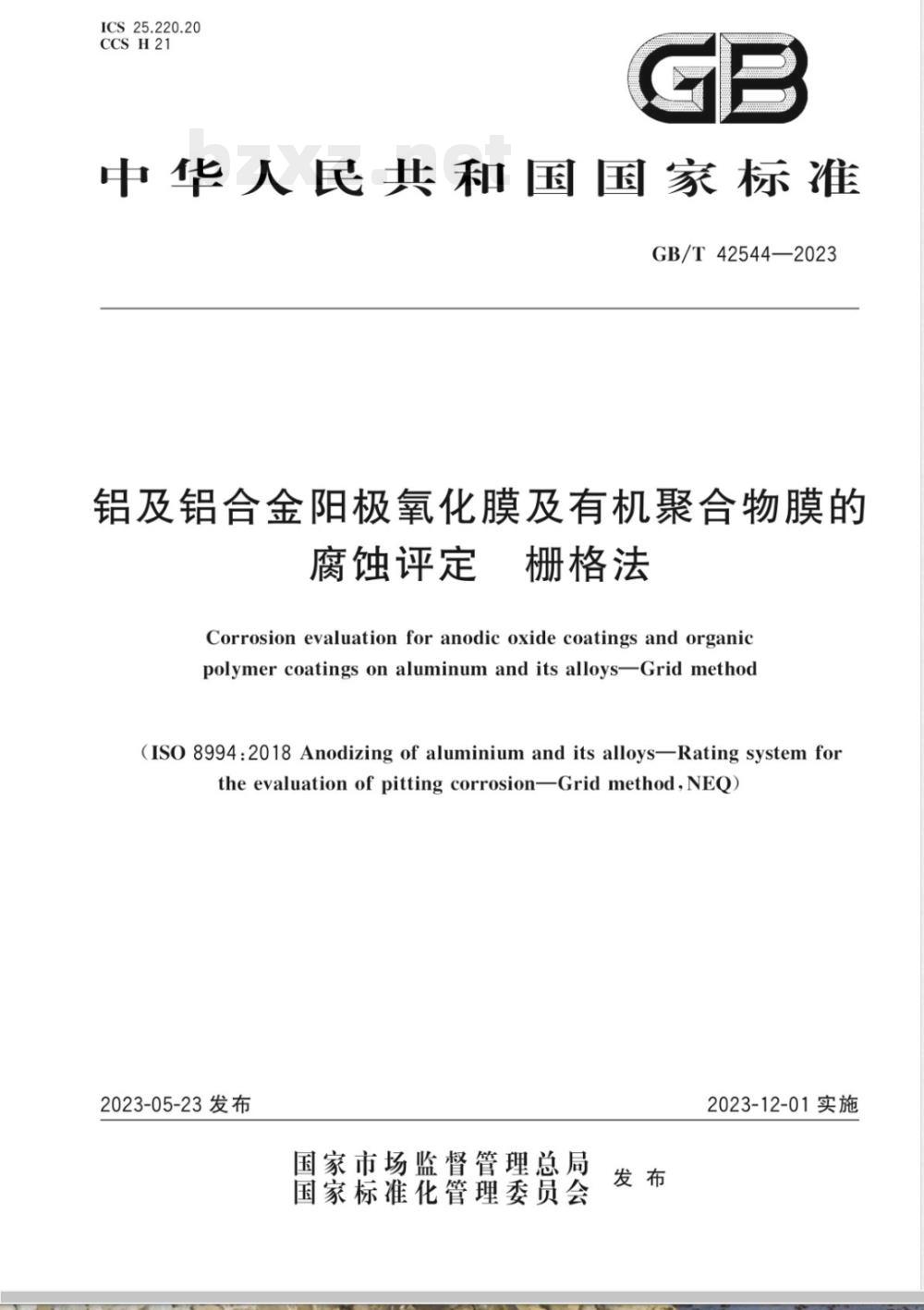

中华人民共和国国家标准
GB/T42544—2023
铝及铝合金阳极氧化膜及有机聚合物膜的腐蚀评定wwW.bzxz.Net
栅格法
Corrosion evaluation for anodic oxide coatings and organicpolymer coatings on aluminum and its alloysGrid method(IS08994:2018Anodizingof aluminiumandits alloysRatingsystemfortheevaluationof pittingcorrosion-Gridmethod,NEQ)2023-05-23发布
国家市场监督管理总局
国家标准化管理委员会
2023-12-01实施
GB/T42544—2023

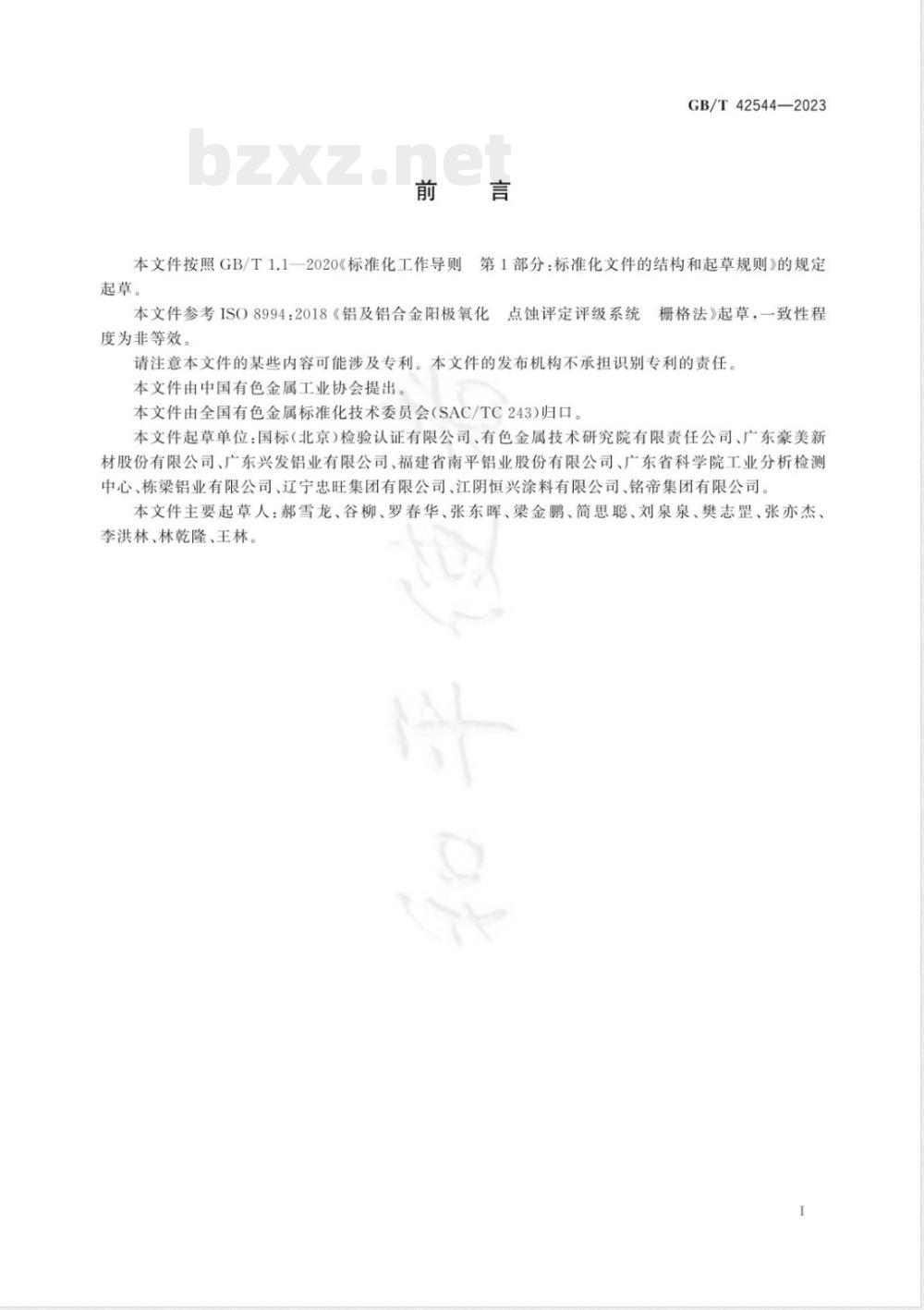

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件参考ISO8994：2018《铝及铝合金阳极氧化栅格法》起草，一致性程
点蚀评定评级系统
度为非等效。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国有色金属工业协会提出。本文件由全国有色金属标准化技术委员会（SAC/TC243)归口。本文件起草单位：国标（北京）检验认证有限公司、有色金属技术研究院有限责任公司、广东豪美新材股份有限公司、广东兴发铝业有限公司、福建省南平铝业股份有限公司、广东省科学院工业分析检测中心、栋梁铝业有限公司、辽宁忠旺集团有限公司、江阴恒兴涂料有限公司、铭帝集团有限公司。本文件主要起草人：郝雪龙、谷柳、罗春华、张东晖、梁金鹏、简思聪、刘泉泉、樊志罡、张亦杰、李洪林、林乾隆、王林。

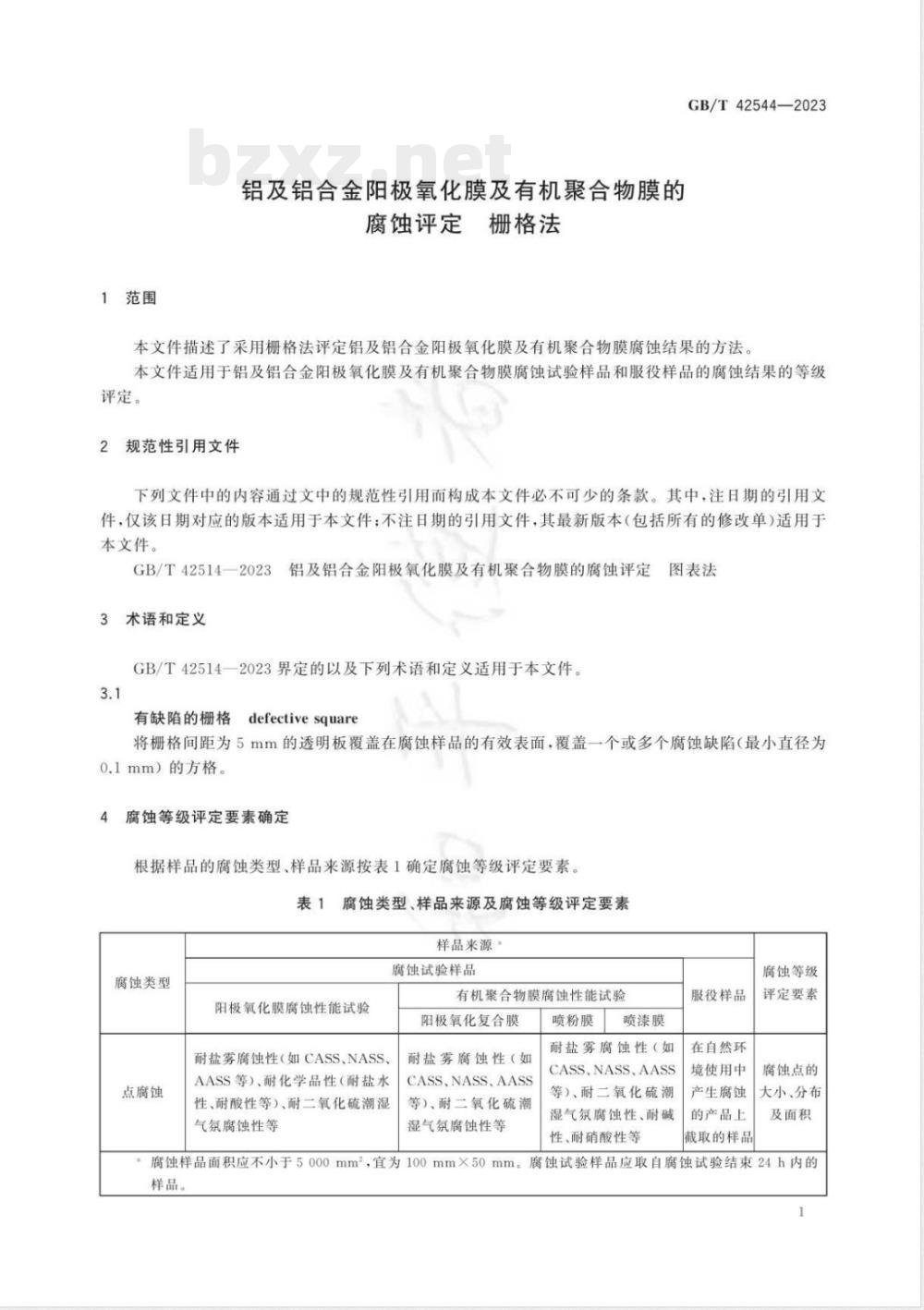

1范围
铝及铝合金阳极氧化膜及有机聚合物膜的腐蚀评定
栅格法
GB/T42544—2023
本文件描述了采用栅格法评定铝及铝合金阳极氧化膜及有机聚合物膜腐蚀结果的方法。本文件适用于铝及铝合金阳极氧化膜及有机聚合物膜腐蚀试验样品和服役样品的腐蚀结果的等级评定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T42514一2023铝及铝合金阳极氧化膜及有机聚合物膜的腐蚀评定图表法3术语和定义
GB/T42514一2023界定的以及下列术语和定义适用于本文件。3.1
有缺陷的栅格defectivesquare
将栅格间距为5mm的透明板覆盖在腐蚀样品的有效表面，覆盖一个或多个腐蚀缺陷（最小直径为0.1mm）的方格。
腐蚀等级评定要素确定
根据样品的腐蚀类型、样品来源按表1确定腐蚀等级评定要素。表1腐蚀类型、样品来源及腐蚀等级评定要素样品来源。
腐蚀类型
点腐蚀
阳极氧化膜腐蚀性能试验
耐盐雾腐蚀性（如CASS、NASS、AASS等）、耐化学品性（耐盐水腐蚀试验样品
有机聚合物膜腐蚀性能试验
阳极氧化复合膜
耐盐雾腐蚀性（如
CASS、NASS、AASS
性、耐酸性等)、耐二氧化硫潮湿气氛腐蚀性等
等）、耐二氧化硫潮
湿气氛腐蚀性等
喷粉膜喷漆膜
耐盐雾腐蚀性（如
CASS.NASS、AASS
等）、耐二氧化硫潮
湿气氛腐蚀性、耐碱
性、耐硝酸性等
服役样品
在自然环
境使用中
产生腐蚀
的产品上
截取的样品
腐蚀等级
评定要素
腐蚀点的
大小、分布
及面积
腐蚀样品面积应不小于5000mm2宜为100mm×50mm。腐蚀试验样品应取自腐蚀试验结束24h内的样品。
GB/T42544-2023
样品处理
按GB/T42514—2023中第7章的规定进行。腐蚀评定
将间距为5mm的透明栅格板放置在样品试验区域的有效面上，忽略边缘的影响，计算栅格中出现腐蚀的栅格数，按公式（1)计算有缺陷的栅格的比率(D）,按表2评定栅格等级。D.=
式中：
有缺陷的栅格的比率；
有缺陷的栅格数；
总栅格数。
有缺陷的栅格比率（D。）
00.52481632有缺陷的栅格比例、数量和栅格等级每200个栅格中出现有缺陷的栅格数量1
65~128
腐蚀面积较大时.有缺陷的栅格数量就越多，栅格等级的区分度就越高。7
结果的表示
栅格等级
阳极氧化膜及有机聚合物膜的点腐蚀结果用有缺陷的栅格比率（D，）或有缺陷的栅格数（N）或栅格等级表示。
试验报告
试验报告应包含下列内容：
膜层类型；
样品来源；
腐蚀产物的清理方式；
有缺陷的栅格百分比或有缺陷的栅格数量或栅格等级；本文件编号；
试验日期；
测试人员。
GB/T42544—2023
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
