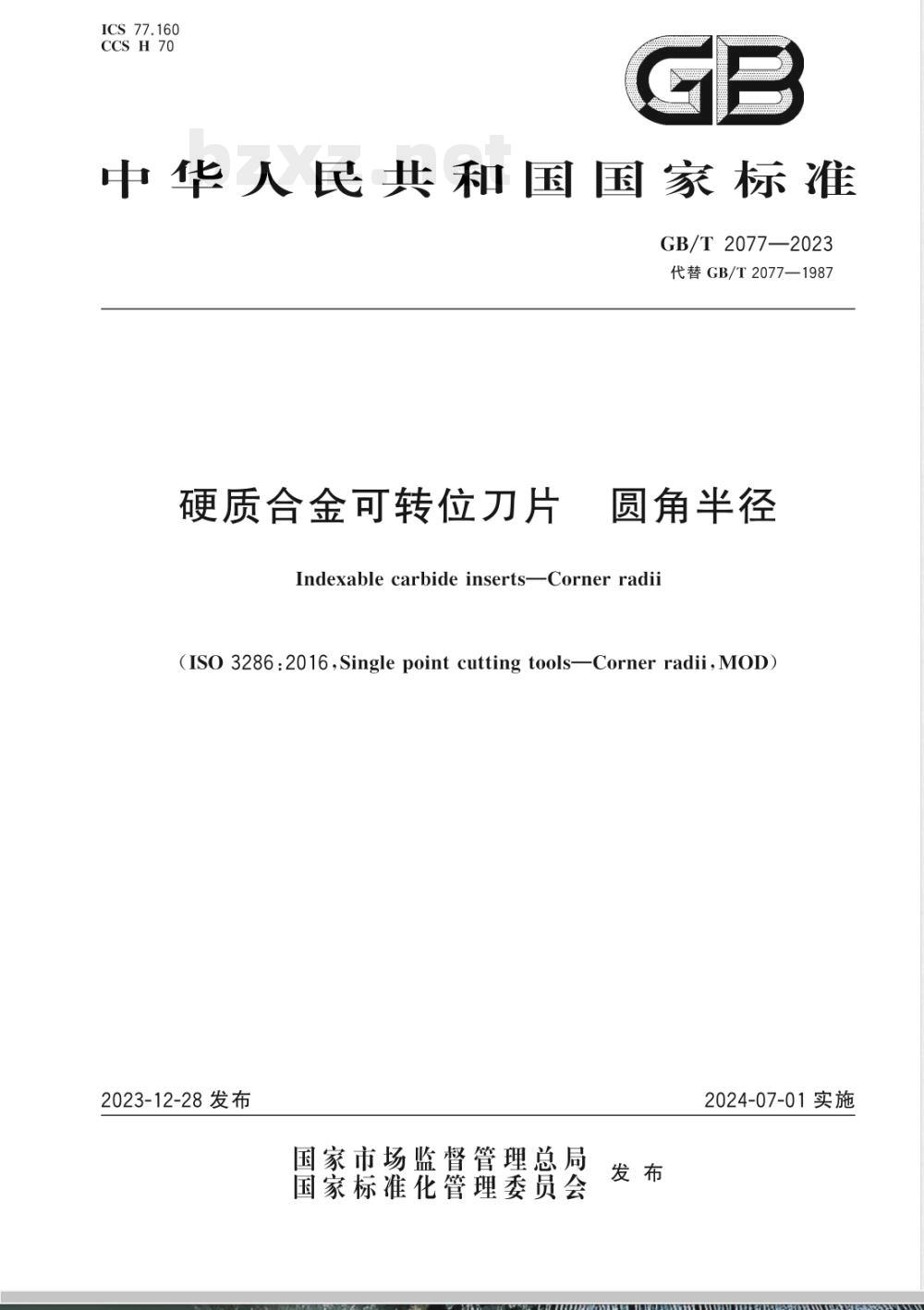

ICS 77.160
CCS H 70
中华人民共和国国家标准
GB/T2077—2023
代替GB/T2077—1987
硬质合金可转位刀片
圆角半径
Indexable carbide inserts-Corner radii(ISO 3286 :2016 , Single point cutting tools—Corner radii, MOD)2023-12-28 发布
国家市场监督管理总局
国家标准化管理委员会
2024-07-01实施
GB/T 2077—2023

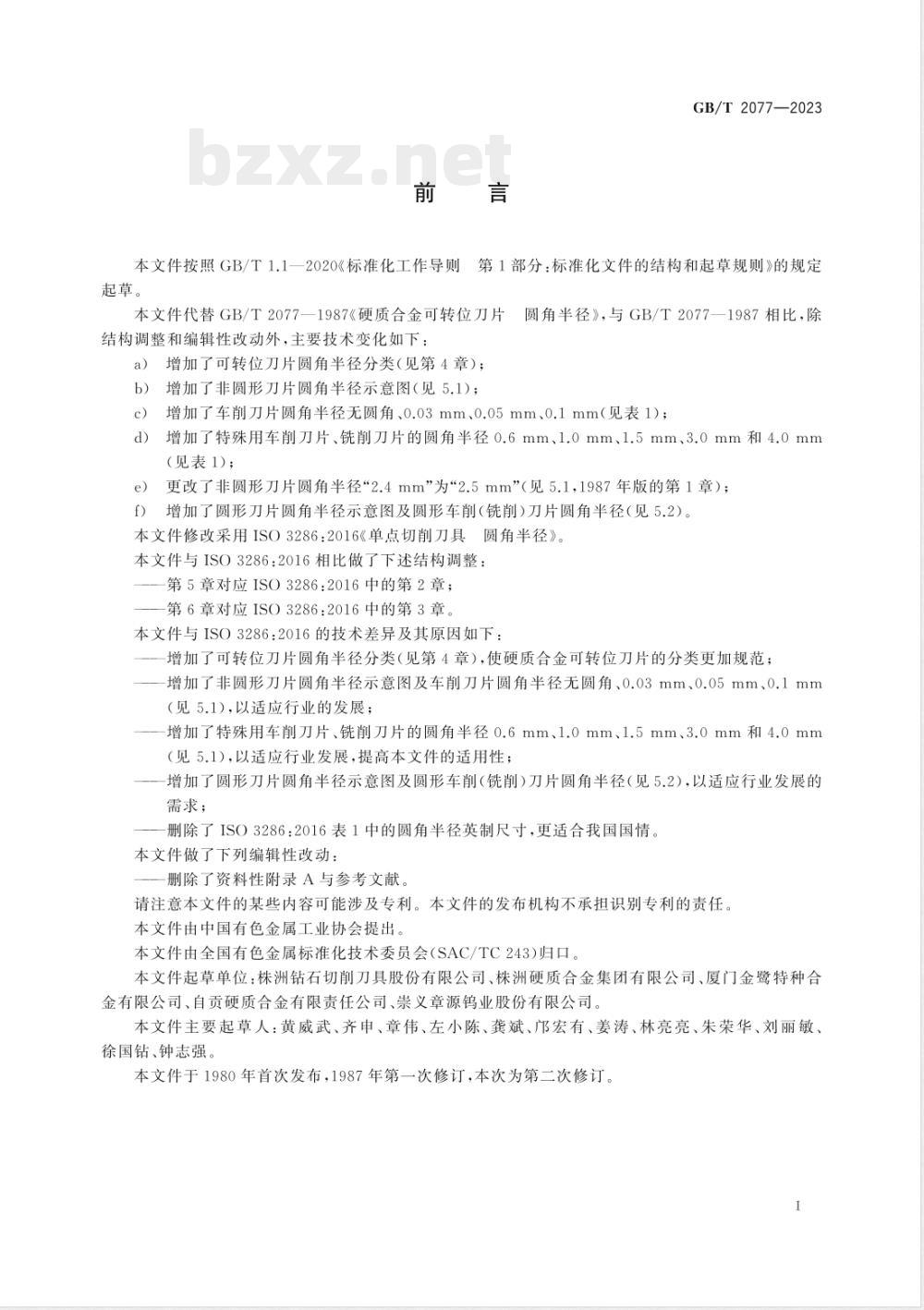

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
圆角半径》，与GB/T2077—1987相比，除本文件代替GB/T2077一1987《硬质合金可转位片结构调整和编辑性改动外，主要技术变化如下：增加了可转位刀片圆角半径分类（见第4章）；a
增加了非圆形刀片圆角半径示意图（见5.1）；b）
增加了车削刀片圆角半径无圆角、0.03mm、0.05mm、0.1mm（见表1）；c）
d）增加了特殊用车削刀片、铣削刀片的圆角半径0.6mm、1.0mm、1.5mm、3.0mm和4.0mm（见表1）；
更改了非圆形刀片圆角半径“2.4mm”为“2.5mm”（见5.1，1987年版的第1章）；e）
f）增加了圆形刀片圆角半径示意图及圆形车削（铣削）刀片圆角半径（见5.2）。本文件修改采用ISO3286：2016《单点切削刀具圆角半径》。本文件与ISO3286：2016相比做了下述结构调整：第5章对应ISO3286：2016中的第2章；第6章对应ISO3286：2016中的第3章。本文件与ISO3286：2016的技术差异及其原因如下：增加了可转位刀片圆角半径分类（见第4章），使硬质合金可转位刀片的分类更加规范；一增加了非圆形刀片圆角半径示意图及车削刀片圆角半径无圆角、0.03mm、0.05mm、0.1mm（见5.1），以适应行业的发展：一增加了特殊用车削刀片、铣削刀片的圆角半径0.6mm、1.0mm、1.5mm、3.0mm和4.0mm（见5.1），以适应行业发展，提高本文件的适用性；一增加了圆形刀片圆角半径示意图及圆形车削（铣削）刀片圆角半径（见52），以适应行业发展的需求；
删除了ISO3286：2016表1中的圆角半径英制尺寸，更适合我国国情。本文件做了下列编辑性改动：
删除了资料性附录A与参考文献。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国有色金属工业协会提出。本文件由全国有色金属标准化技术委员会（SAC/TC243)）归口。本文件起草单位：株洲钻石切削刀具股份有限公司、株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司、自责硬质合金有限责任公司、票义章源钨业股份有限公司。本文件主要起草人：黄威武、齐申、章伟、左小陈、龚斌、邝宏有、姜涛、林亮亮、朱荣华、刘丽敏、徐国钻、钟志强
本文件于1980年首次发布，1987年第一次修订，本次为第二次修订。I

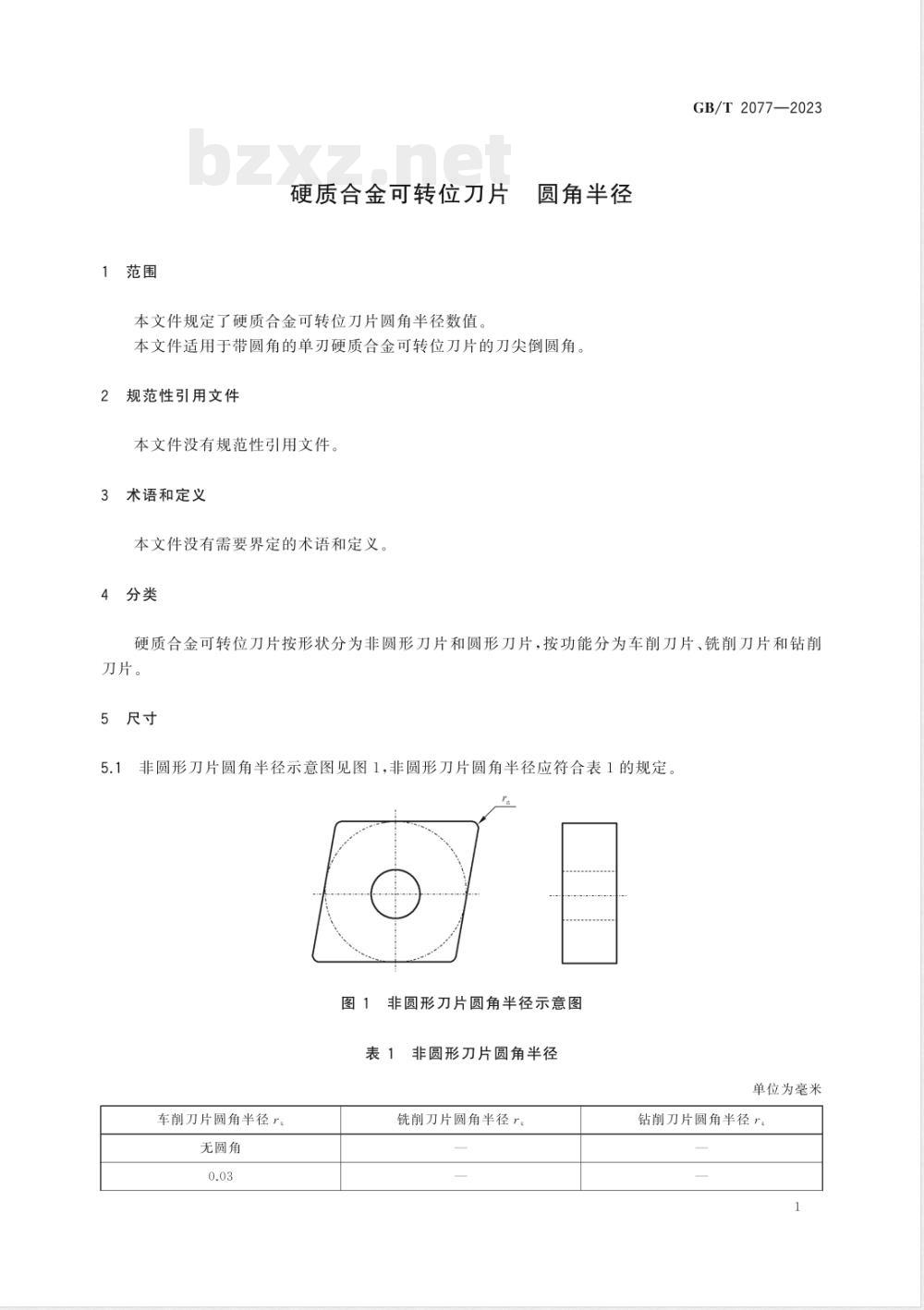

硬质合金可转位刀片
本文件规定了硬质合金可转位刀片圆角半径数值。圆角半径
本文件适用于带圆角的单刃硬质合金可转位刀片的刀尖倒圆角。规范性引用文件wwW.bzxz.Net
本文件没有规范性引用文件。
3术语和定义
本文件没有需要界定的术语和定义。4分类
GB/T2077—2023
硬质合金可转位刀片按形状分为非圆形刀片和圆形刀片，按功能分为车削刀片、铣削刀片和钻削刀片。
5尺寸
5.1非圆形刀片圆角半径示意图见图1，非圆形刀片圆角半径应符合表1的规定。图1
非圆形刀片圆角半径示意图
表1非圆形刀片圆角半径
单位为毫米
车削刀片圆角半径r。
无圆角
铣削刀片圆角半径r。
钻削刀片圆角半径r。
GB/T 2077—2023
车削刀片圆角半径r。
非圆形刀片圆角半径（续）
铣削刀片圆角半径r。
单位为毫米
钻削刀片圆角半径r。
对于某些特殊用途的车削、铣削刀片，圆角半径可采用0.6mm、1.0mm、1.5mm、3.0mm、4.0mm。也可用圆角半径2.4mm替代2.5mm。2圆形刀片圆角半径示意图见图2，圆形车削（铣削）刀片圆角半径（r。）为：2.0mm、2.5mm、5.2
3.0 mm.3.5 mm、4.0 mm、4.5 mm、5.0 mm、6.0 mm、7.5 mm、8.0 mm、9.5 mm、10.0 mm12.5 mm,16.0 mm.
圆形刀片圆角半径示意图
刀片的圆角半径公差，可在各具体的刀片标准中规定。2
