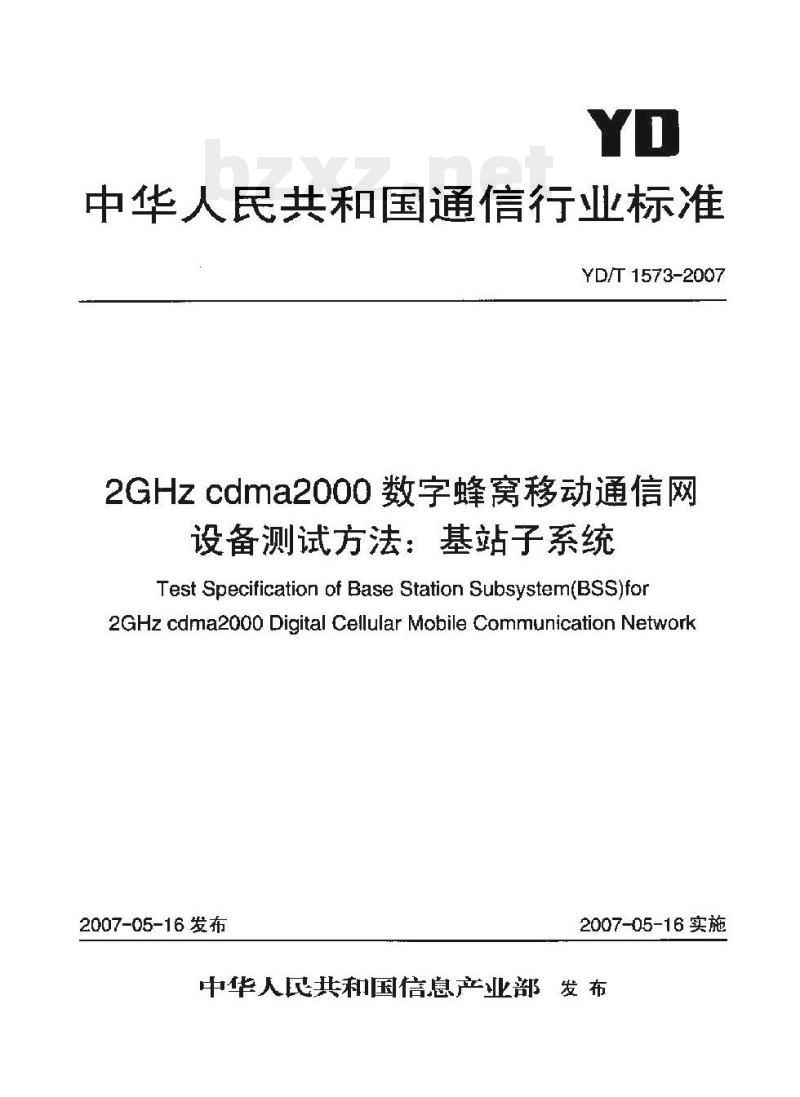

中华人民共和国通信行业标准
YD/T1573-2007Www.bzxZ.net
2GHzcdma2000数字蜂窝移动通信网设备测试方法：基站子系统
Test Specification of Base Station Subsystem(BsS)fot2GHz cdma2000 Digital CellularMobile CommunicationNetwork2007-05-16发布
2007-05-16实施
中华人民共和国信息产业部发布前

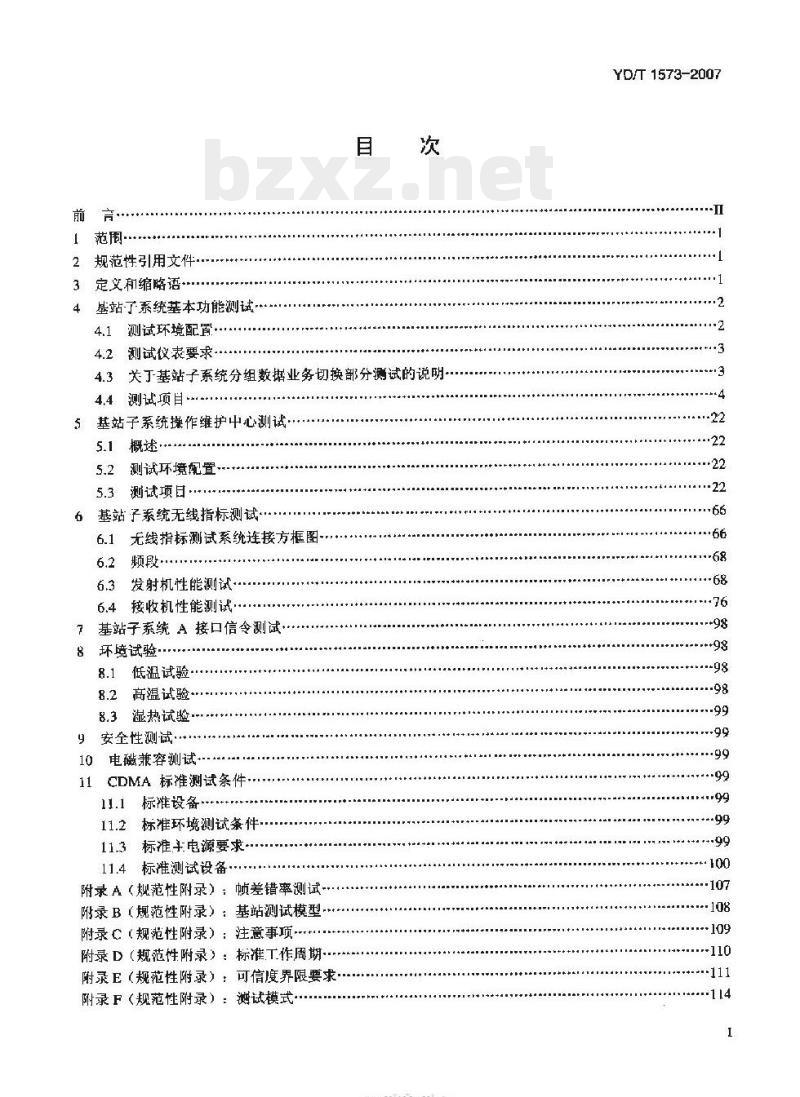

范闹·
2．规范性引用文件…
3定义和缩略语
4基站了系统基本功能测试*
4.1测试环境配宵…
4.2测试仪表要求
4.3关丁基站子系统分组数据业务切换部分测试的说明4.4测试项目
5基站子系统操作维护中心测试·.
5.1概述：
5.2测试环境配置
5.3测试项目·
基站子系统无线指标测试·.
6.1无线指标测试系统连接方框图.6.2频段·
6.3发射机性能测试
6.4接收机性能测试
基站子系统A接口信令测试
环境试验
8.1低温试验
高温试验
8.3湿热试验*
安全性测试
10电磁兼容测试+
CDMA标准测试条件·
11.1标准设备
11.2标准环境测试条件.
11.3标准半电源要求
11.4标准测试设备
附录A（规范性附录）：顿差错率测试-附录B（规范性附录）：基站测试模型附录（规范性附录）：注意事项.附录D（规范性附录》：标准T作周期….附录E（规范性附录）：可信度界限要求…附录F（规范性附录）：测试模式·TIKAONTKAca-
YD/T 1573-2007
YD/T 1573-2007

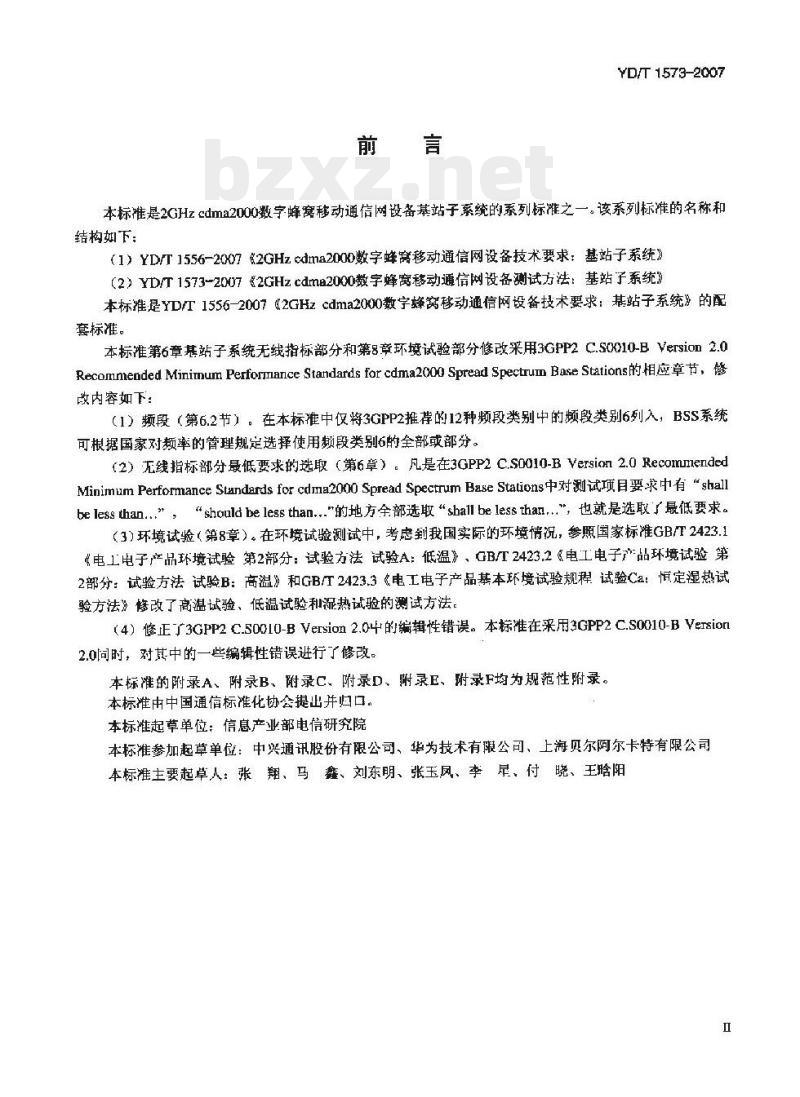

本标准是2GHzcdma2000数字蜂窝移动通信网设备基站子系统的系列标准之一。该系列标准的名称和结构如下
（1）YD/T1556-2007&2GHzedma2000数字蜂宽移动通信网设备技术要求：基站子系统（2）YD/T1573-2007《2GHzcdma2000数字蜂窝移动通信网设备测试方法：基站子系统》本标准是YD/T1556-20072GHzcdma2000数字蜂窝移动通信网设备技术要求：基站子系统》的配套标准。
本标准第6章基站子系统无线指标部分和第8章环境试验部分修改采用3GPP2C.S0010-BVersion2.0Recommended Minimum Performance Standards for cdma2000 Spread Spectrum Base Stations的相应章节，修改内容如下：
（1）频段（第6.2节）。在本标准中仅将3GPP2推荐的12种频段类别中的频段类别6列入，BSS系统可根据国家对频率的管理规定选择使用频段类别6的全部或部分。（2）无线指标部分最低要求的选取（第6章）：凡是在3GPP2C.S0010-BVersion2.0RecomumendedMinimumPerformance Standards for cdma20o0 Spread Spectrum Base Stations中对测试项目要求中有“shallbe lessthan..\”，“should belessthan...\的地方全部选取“shallbelessthan.\，也就是选取了最低要求。（3）环境试验（第8章）。在环境试验测试中，考虑到我国实际的环境情况，参照国家标准GB/T2423.1《电工电子产品环境试验第2部分：试验方法试验A：低温》、GB/T2423.2《电工电子产品环境试验第2部分：试验方法试验B：高温》和GB2423.3《电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法》修改了高温试验、低温试验利湿热试验的测试方法。（4）修正了3GPP2C.S0010-BVersiom2.04的编辑性错误。本标准在采用3GPP2C.S0010-BVersian2.0同时，对其中的一些编辑性错误进行了修改。本标准的附录A、附录B、附录C、附录D、附录E、附录F均为规范性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院本标准参加起草单位：中兴通讯股份有限公司、华为技术有限公司、上海贝尔阿尔卡特有限公司本标准主要起草人：张翔、马、鑫、刘东明、张玉风、李星、付晓、王晗阳Ⅱ
t范围
YD/T 1573-2007

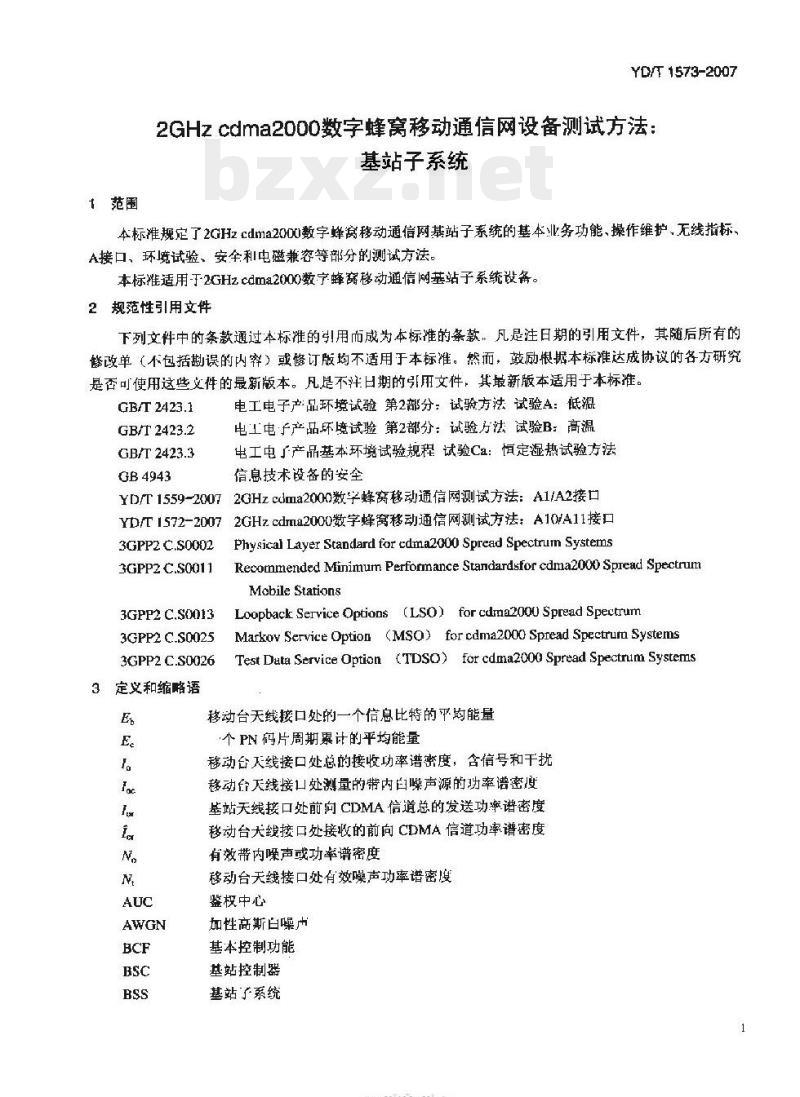

2GHzcdma2000数字蜂窝移动通信网设备测试方法：基站子系统
本标准规定了2GHzcdma2000数字蜂窝移动通信网基站子系统的基本业务功能、操作维护，无线指标A接口、环境试验、安全和电磁兼容等部分的测试方法。本标准适用-于-2GHzcdma2000数字蜂窝移动通信网基站子系统设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡,是不注日期的引用文件，其最新版本适用于本标准。GB/T 2423.1
GB/T2423.2
GB/T 2423.3
GB4943
电工电子产品环境试验第2部分：试验方法试验A：低温电工电子产品环境试验第2部分：试验方法试验B：高温电工电了产品基本环境试验规程试验Ca：恒定湿热试验方法信息技术设备的安全
YD/T1559-20072GHzcdma2000数字蜂窝移动通信网测试方法：A1/A2接口YD/T1572-20072GHz.cdma2000数学蜂窝移动通信网测试方法：A10/A11接3GPP2 C.S0002
3GPP2 C.S0011
3GPP2 C.S0013
Phy sical Layer Standard for cdma2000 Spread Spectrum SystemsRecommended Minimum Performance Standardsforcdma2000Spread SpectrumMobile Stations
Loopback Service Options (LSO) for cdma2000 Spread SpectrumMarkov ServiceOption(MsO)for cdma2000Spread Spectrurm Systems3GPP2C.S0025
3GPP2 C.S0026
3定艾和缩略语
Test Data Service Option (TDSO)far cdma2000 Spread Spectrm Systems移动台天线接口处的一个信息比特的平均能量个PN码片周期暴计的平均能量
移动台天线接口处总的接收功率谱密度，含信号和干扰移动台天线接口处测量的带内白噪声源的功率谱密度基站天线接口处前向CDMA信道总的发送功率谱密度移动台大线接口处接收的前向CDMA信道功率谱密度有效带内噪声或功率谱密度
移动台天线接口处有效噪声功率谱密度鉴权中心
加性高斯白噪而
基本控制功能
基站控制器
基站了系统
ITIKAoNT KAca-
YD/T 1573-2007

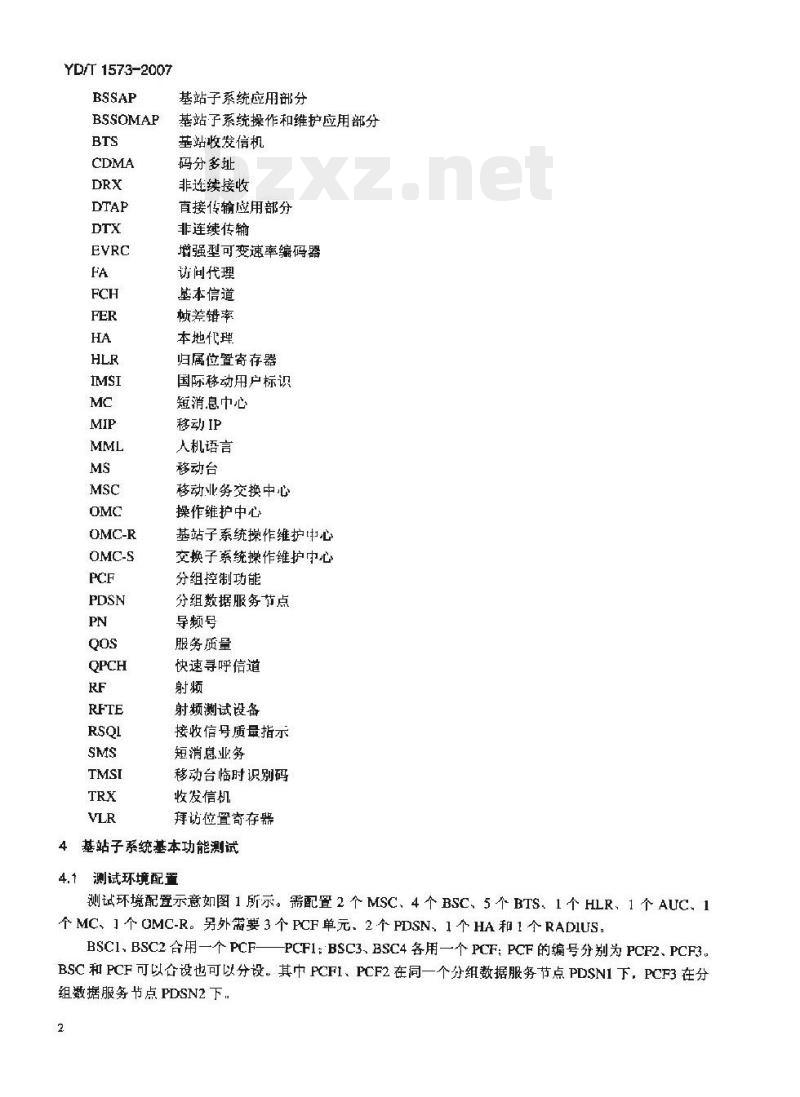

BSSOMAP
基站子系统应用部分
基站子系统操作和维护应用部分基站收发信机
码分多址
非连续接收
直接传输应用部分
非连续传输
增强型可变速率编码器
访问代理
基本信道
恢差错率
本地代理
归属位置寄存器
国际移动用户标识
短消息中心
移动 IP
人机语言
移动台
移动业务交换中心
操作维护中心
基站子系统操作维护中心
交换子系统操作维护中心
分组控制功能
分组数据服务节点
导频号
服务质量
快速寻呼信道
射频测试设备
接收信号质量指示
短消息业务
移动台临时识别码
收发信机
拜访位置寄存器
4基站子系统基本功能测试
4.1测试环境配置
测试环境配置示意如图1所示。需配置2个MSC、4个BSC、5个BTS、1个HLR、1个AUC、1个MC、1个CMC-R。另外需要3个PCF单元2个PDSN、1个HA和1个RADIUS。BSCI、BSC2合用一个PCF-
PCF1：BSC3、BSC4各用一个PCF；PCF的编号分别为PCF2、PCF3。BSC和PCF可以合设也可以分设，其中PCFI、PCF2在同一个分组数据服务节点PDSN1下，PCF3在分组数据服务节点PDSN2下。
YD/T 1573-2007
测试环境按以下要求进行配置。其中BTSI配置为其标称支持的最大裁频数、三个扇区BTS2.BTS3、BTS4、BTS5各配置成全向扇区，每个扇X配置-个载频。MSC!与PSTN相连接，信令监测仪监测A接口上的信令流程。
MS应为测试移动台，测试移动台应支持话音业务和数据业务。所有BTS都应放置在同一机房或临近机劳内，各TRX功率调至最低，能谢关闭功放时应关闭功放，人线以假负载替代或采用低增益的天线。通过调整假负载或犬线的位置，使各小区形成连续覆盖。以上频率配置和扇区配置为基本配置，山各测试项目的要求不同，在进行测试时具体配置会做相避的谢懿，
注；在进行靠站子系统测试时，如以设备条件所限不能满是图！的配背时，可提据测试双川的不同要求，按以下最小配置搭建洲试环境。
最小配置要求：带配置2个MSC、2个BSC.2个BTS.1个HLR、1个AUC、1个MC、1个OMC-R。贝外需要2个PCF单元、2个PDSN、【个HA、1个RADIUS。4.2测试仪表要求
4.2.1信令监测仪
，信令监测仪可同时监测4条信令链路L有七号信令MTP、SCCP及BSSAP解码功能。4.2.2测试移动台
*川测量和显示移动台的发射动率、RSS1和E/：·可连接计算机记录洋显示移动台发送和接收的信令序列：·具有短消总能力。
4.3关于基站子系统分组数据业务切换部分测试的说明对于PCF之间以及PDSN之间数据业务的切换，本测试规范中有相关的测试项进行测试。对丁在同一个PCF下的数据业务切换已隐含在上述测试中，故在本测试规范中对此类测试不做要求。HLRIAUE
MSCIAVI.R
群今监洲位
自含血测仪
图1测试环境配置示意图
KAONTKAca-
PDSNI/FAI
RADIL'S
PDSN2/FA2
YD/T 1573-2007
4.4测试项目
4.4.1扇区设置
测试编号：4.4.1.1
测试项目：扇区设置
测试分项目：全向扇区设置
测试项目功能要求：
（1）BSS应能支持全向扇区和扇形扇区，每基站站址应能配置1~3个扇区；（2）排基站站址应能配置为其标称支持的最大载频数测试分项耳功能要求：
BSS应能支持全向扇区设置，每基站站址应能配置成1个扇区预置条件：
（1）MS1、MS2已登记为MSC1的以属用户；(2）MS1、MS2为测试移动台：
（3）测试环境配置正常工作
测试方法：
（1）通过操作维护中心将BTS1配置为1个扇区，最大载频数配置：（2）MS1、MS2分别在扇区内各载频开机登记：（3）MS1呼叫MS2，链略接通后进行通话：（4）通话结束后MS1、MS2在扇区内关机登记预期结果：
（1）移动台正常工作，通话正常：（2）从操作维护中心或MS1、MS2能够看到MS在扇区内各载频进行开机、关机登记和通话测试编号：44.1.2
测试项目：扇区设置
测试分项目：2府区设置
测试项日功能要求：
（1）BSS应能支持全向扇区和扇形扇区，每基站站址应能配置1~3个扇区：（2）每基站站址应能配置为其标称支持的最大载频数测试分项日功能要求：
BSS应能支持扇形扇区设置，每基站站址应能配置成2个扇区预置条件：
（1）MS1、MS2已登记为MSC1的归属用户：（2）MS1、MS2为测试移动台：
（3）测试环境配置正常工作
测试方法：
（1）通过操作维护中心将BTS1配置为2个扇区α和，最大载频数配置：（2）MSI在a扇区、MS2在β扇区各载频开机登记：（3）MS1呼叫MS2，锌路接通后进行通话：（4）通话结束后MS1、MS2分别在扇区和自进行关机登记预期结果：
YD/T 1573-2007
（1）移动台正常工作，通话正常；（2）从操作维护中心或MS1、MS2能够看到MS在各自的扇区各载频进行开机，关机登记和通话测试编号：4.4.1.3
剩试项目：扇区设置
測试分项目：3扇区设置
测试项目功能要求：
（1）BSS应能支持全向扇区和扇形扇区，每基站站址应能配置1~3个扇区（2）每基站站址应能配置为其标称支持的最大载频数测试分项目功能要求：
BSS应能支持扇形扇区设置，每基站站址应能配置成3个扇区预置条件：
（1）MS1、MS2、MS3已登记为MSC1的归属用户：(2)） MS1、MS2、MS3 为测试移动台（3）测试环境配置正常工作
测试方法：
（1）通过操作维护中心将BTS1配置为3个扇区α、B和，最大载频数配置（2）MSI在a扇区、MS2在β扇区、MS3在Y扇区各载频进行开机登记：（3）MSI、MS2、MS3之间相互呼叫，链路接通后进行通话：（4）通话结束后MS1、MS2、MS3分别在扇区u、β和y进行关机登记预期结果：
（1）移动台正常工作，通话正带（2）从操作维护中心或MS1、MS2、MS3能够看到MS在各自的扇区各载频进行开机、关机登记和通话
TYKAOTKAca-
YD/T 1573-2007
4.4.2信道管理
测试编号：4.4.2.1
测试项H：地面电路管理
功能要求：
【1）BSS应支持MSC-BSS闻地面电路管理（2）MSC-BSS间地面电路与空中业务信道至少应为1：1配置（逻辑配置）预置条件：
整套BSS系统正常工作
测试方法：
(1）以人机命令从BSS发起阻塞--条MSC-BSS间的地面电路，在OMC-R检查地面电路状态，然后解闭，所次在OMC-R检查地面电路状态：（2）在OMC一R检查MSC-BSS间地面电路与业务信道的配置情况预期结果：
（1）MSC-BSS问地面电路正确闭寒/解闭（2）MSC-BSS间地面电路与业务信道至少应为1：1配置（遥辑配置）测试编导：4.4.2.2
测证项H：基本业务信道管理
功能要求：
坚本业务信道管理包括：信道分配、链路监视和信道释放。BSS应支持至少全速率、半速率、174速率和1/8速率业务信道
预置条件：
（1）MS1、MSZ已登记为MSC1的归属用户；（2）MSI、MS2为测试移动台：
（3）测试环境配置正常工作
测试方法：
（1）将MS1设置为仅在全速率下工作；（2）MS1、MS2在扇区内开机登记：（3）MS1呼叫MS2，链路接通后测试移动台正常上作：（4）将MS1分别设置为仅在半速率、1/4速率、1/8速率下T作：（5）MS1呼叫MS2，链路接通后测试移动台正常工作预期结果：
测试移动台分别工作在全速率、半速率、1/4速率、178速率下测试编号：4.4.2.3
测试项目：补充业务信道管理
功能要求：
（1）业务信道管理包括：信道分配、链路监视和信道释放。（2）BSS应支持前向补充信道（峰值速率[53.6kbit/s）：（3）和反向补充信道（峰值速率153.6kbits，可选择支持峰值速率230.4kbius）预置条件：
（1）MS已登记为MSC的归属用户；（2）MS连接到计算机上:
（3）测试环境配置正常工作：
（4）测试在RC3下进行
测试方法：
（1）MS在扇区内开机登记：
（2）MS发起数据呼叫：
（3）通过计算机进行数据文件的下载和发送预期结果：
（1）能够正常收发高速数据（使用补充信道）：（2）可以从连接MS的计算机上看到收发数据的速率达到或接近峰值速率测试编号：4.4.2.4
测试项目：公共信道管理
功能要求：
YD/T 1573-2007
BSS应支持前/反向导频信道，同步信道、寻呼信道和快速寻呼信道。并可以选择支持cdma2000空中接口规范中定义的其他控制信道预置条件：
整套 BSS 系统正常工作
测试方法：
（1）将一个小区配置为上述控制信道组合；（2）移动台在小区内进行开关机并尝试进行土叫通话及被叫遵话；（3）移动台在小区内进行数据呼叫预期结果：
（1）移动台正常工作，通话正常；（2）移动台数据呼叫正常
KAONTKAca-
YD/T 1573-2007
4.4.3无线资源指示
测试编号：4.4.3.1
测试项目：无线资源指示
功能要求；
被查询时HSS应能报告指定小区无线信道的状况预置条件：
整套BSS 系统止常工作
试方法：
从 OMC上向BSS发出查询无线资源状况的命令预期结果：
从OMC上可以看到指定小区无线信道的使用状况4.4.4声码器（语音编码转换器）支持测试编号：4.4.4.1
测试项目：声码器（话音编码转换器）支功能要求：
（1）BSS系统应逻辑上支持声码器单元，完成BSS与固定网之间码型的变换。它在上行链路解码将语音从EVRC/QCELP变换至PCM并Ⅱ布下行链路编码将语音从PCM变换至EVRC/QCELP：（2）支持8kEVRC、8kQCELP（可选）和13kQCELP（可选）种语音编码标准预置条件：
（1）MS1、MS2、MS3已登记为MSC1的叫属用广：（2）MS1、MS2、MS3分别设置为支持8kEVRC、8KOCELP和13kOCELP语音编码标准测试方法：
（1）MSI、MS2、MS3分别在小×内开机并拨叫PSTN用进行通话：（2）MS1、MS2、MS3之间相互拨叫并进行通话预期结果：
（I）MSI、MS2、MS3和PSTN用户通话止常：（2）MSI、MS2、MS3之间通话正常4.4.5数据呼叫的状态转换
测试编号：4.4.5.1
渺试项目：数据呼叫的状态转换测试分项日：BS发起的出激活向休眠状态的转换功能要求：
基站应支持由基站发起的激活向休眠状态的转换预置条件：
(1）MS 已注册为合法数据用；
（2）MS和基站之间建立数据呼叫，MS正常收发数据测试方法：
（1）MS和基站停止传送数据：基站计时器启动：（2）设定MS计时器的长度大于基站计时器的长度：（3）监测基站无线信道
预期结果：
（1）当计时器满后，基站应当释放专用物理信道，PPP连接保留；（2）有关移动台数据呼叫的信息保存在MSC中测试编号：4.4.5.2
测试项目：数据呼叫的状态转换测试分项目：MS发起的由激活向休眠状态的转换功能要求：
基站应支持由MS发起的激活向休眠状态的转换预置条件：
（(1）MS 已注册为合法数据用户;（2）MS和基站之间建立数据呼叫，MS正常收发数据测试方法：
（1）MS和基站停止传送数据，MS计时器启动：（2）设定MS计时器的长度小于基站时器的长度：（3）监测基站无线信道
预期结果：
（1）当计时器满后，MS请求基站释放专用物理信道，PPP连接保窗：（2）有关移动台数据呼叫的信息保存在MSC巾TIKAONTKAca
YO/T1573-2007
