【国家标准】 感光材料、箔纸及纸张的套准系统 第2部分：制版的销式定位系统

ICS37.100.10
CCSJ87

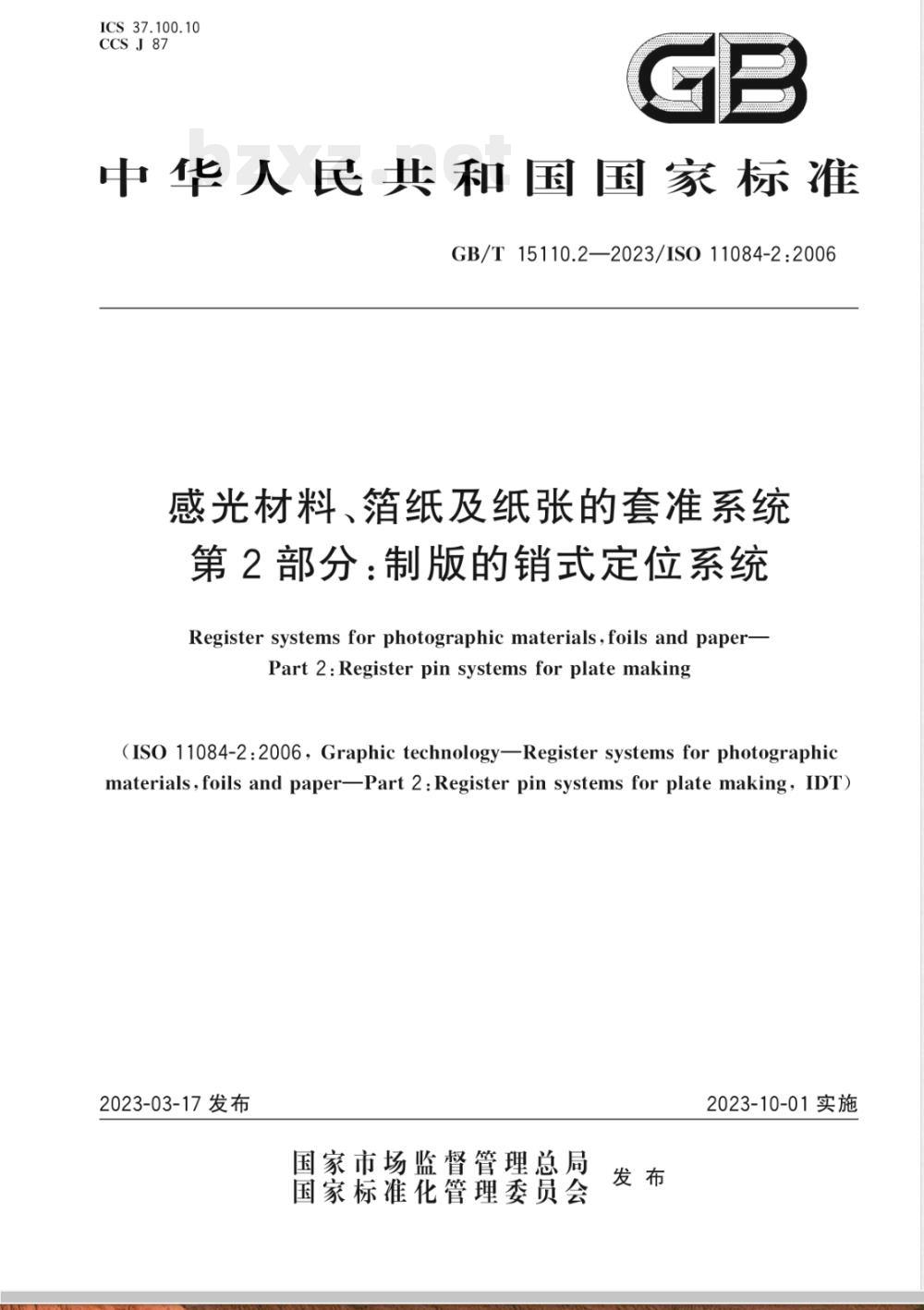

中华人民共和国国家标准　
GB/T 15110.2—2023/ISO11084-2:2006感光材料、箔纸及纸张的套准系统，第2部分：制版的销式定位系统
Register systems for photographic materials,foils and paper-Part 2 : Register pin systems for plate making(ISO 11084-2:2006, Graphic technology—Register systems for photographicmaterials,foils and paper-Part 2 : Register pin systems for plate making, IDT)2023-03-17发布
国家市场监督管理总局
国家标准化管理委员会
2023-10-01实施

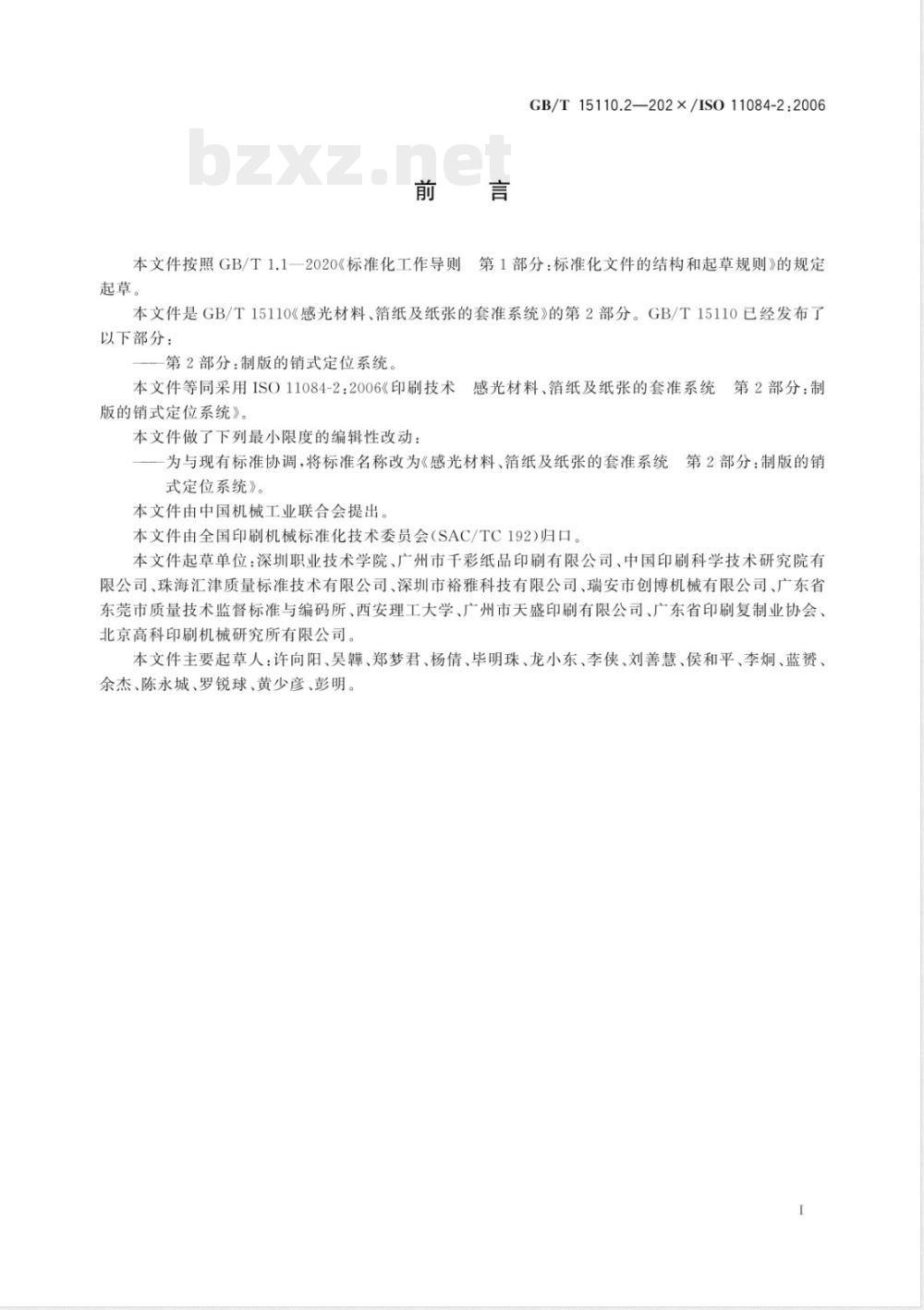

本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T15110.2—202×/IS011084-2:2006第1部分：标准化文件的结构和起草规则》的规定本文件是GB/T15110《感光材料、箔纸及纸张的套准系统》的第2部分。GB/T15110已经发布了以下部分：
第2部分：制版的销式定位系统。本文件等同采用ISO11084-2:2006《印刷技术感光材料、箔纸及纸张的套准系统第2部分：制版的销式定位系统》。
本文件做了下列最小限度的编辑性改动：第2部分：制版的销
为与现有标准协调，将标准名称改为《感光材料、箔纸及纸张的套准系统式定位系统》。
本文件由中国机械工业联合会提出。本文件由全国印刷机械标准化技术委员会（SAC/TC192）归口。本文件起草单位：深圳职业技术学院、广州市千彩纸品印刷有限公司、中国印刷科学技术研究院有限公司、珠海汇津质量标准技术有限公司、深圳市裕雅科技有限公司、瑞安市创博机械有限公司、广东省东莞市质量技术监督标准与编码所、西安理工大学、广州市天盛印刷有限公司、广东省印刷复制业协会、北京高科印刷机械研究所有限公司。本文件主要起草人：许向阳、吴、郑梦君、杨倩、毕明珠、龙小东、李侠、刘善慧、侯和平、李炯、蓝赞、余杰、陈永城、罗锐球、黄少彦、彭明。I

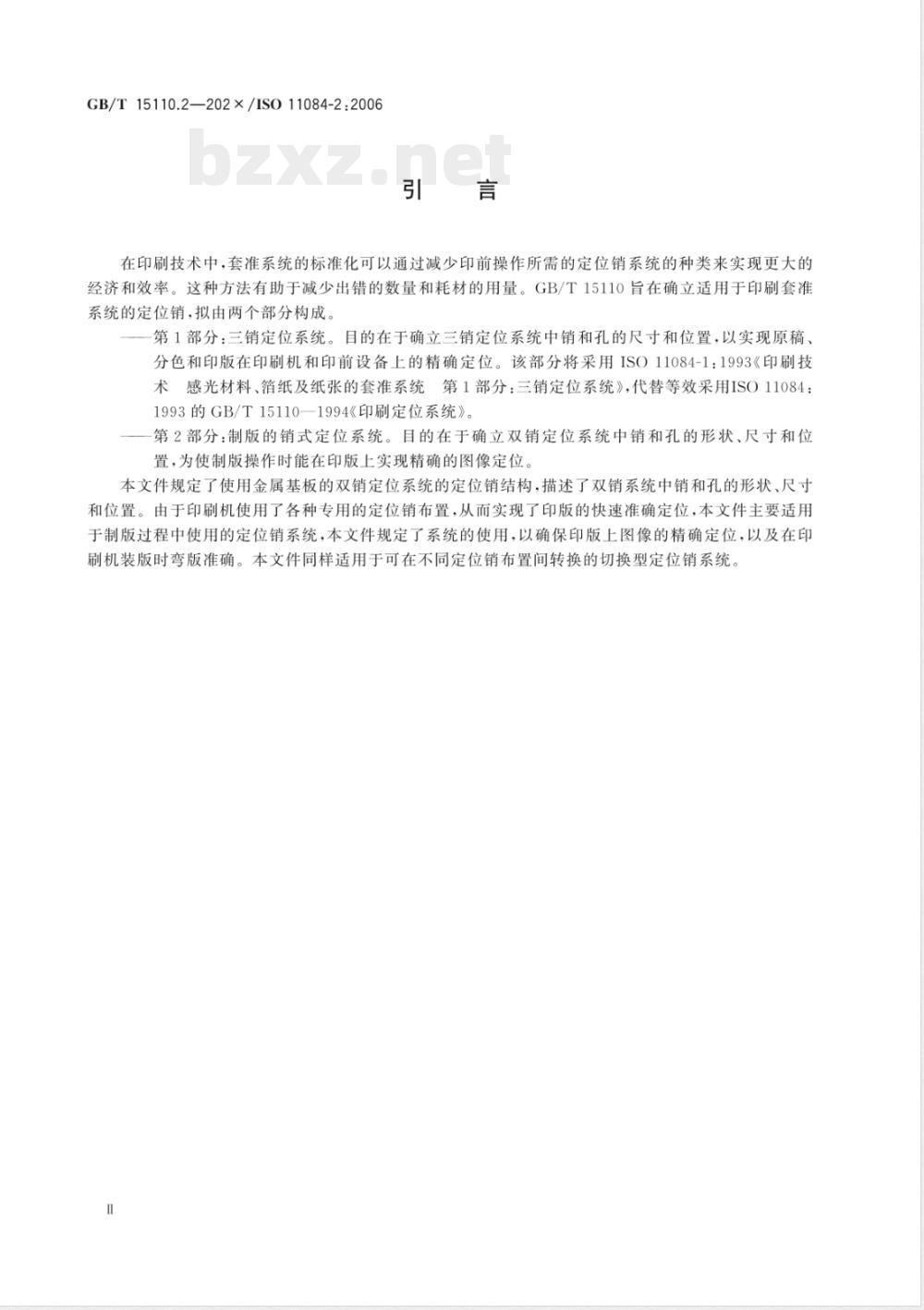

GB/T15110.2—202×/IS011084-2：2006引言
在印刷技术中，套准系统的标准化可以通过减少印前操作所需的定位销系统的种类来实现更大的经济和效率。这种方法有助于减少出错的数量和耗材的用量。GB/T15110旨在确立适用于印刷套准系统的定位销，拟由两个部分构成。第1部分：三销定位系统。目的在于确立三销定位系统中销和孔的尺寸和位置，以实现原稿、分色和印版在印刷机和印前设备上的精确定位。该部分将采用ISO11084-1：1993《印刷技术感光材料、箔纸及纸张的套准系统第1部分：三销定位系统》，代替等效采用ISO11084：1993的GB/T15110—1994《印刷定位系统》。第2部分：制版的销式定位系统。目的在于确立双销定位系统中销和孔的形状、尺寸和位置，为使制版操作时能在印版上实现精确的图像定位。本文件规定了使用金属基板的双销定位系统的定位销结构，描述了双销系统中销和孔的形状、尺寸和位置。由于印刷机使用了各种专用的定位销布置，从而实现了印版的快速准确定位，本文件主要适用于制版过程中使用的定位销系统，本文件规定了系统的使用，以确保印版上图像的精确定位，以及在印刷机装版时弯版准确。本文件同样适用于可在不同定位销布置间转换的切换型定位销系统I

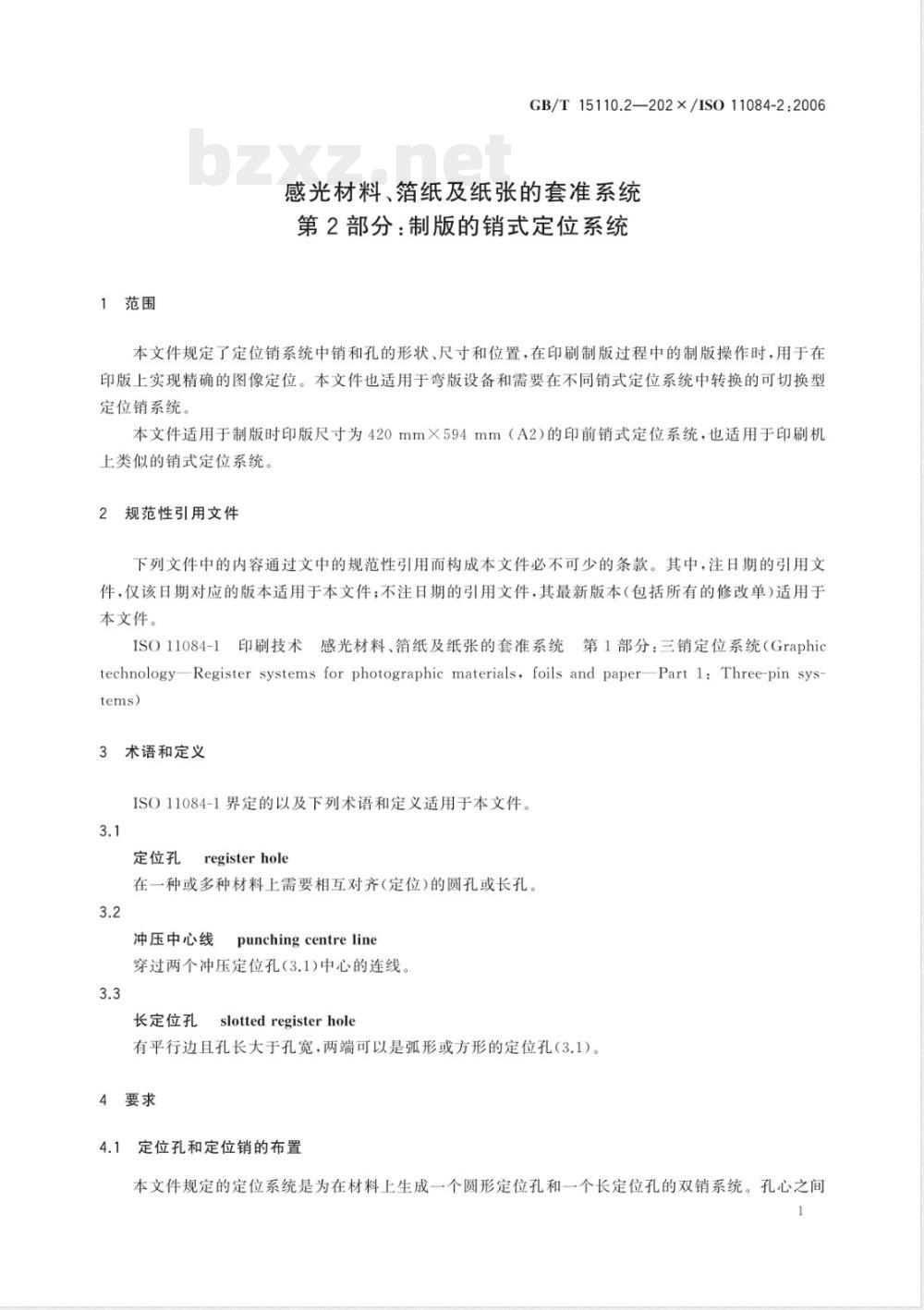

1范围
GB/T15110.2—202×/ISO11084-2:2006感光材料、箔纸及纸张的套准系统第2部分：制版的销式定位系统
本文件规定了定位销系统中销和孔的形状、尺寸和位置，在印刷制版过程中的制版操作时，用于在印版上实现精确的图像定位。本文件也适用于弯版设备和需要在不同销式定位系统中转换的可切换型定位销系统。
本文件适用于制版时印版尺寸为420mm×594mm（A2）的印前销式定位系统，也适用于印刷机上类似的销式定位系统。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO11084-1印刷技术感光材料、箔纸及纸张的套准系统第1部分：三销定位系统（Graphictechnology-Register systemsforphotographic materials，foilsand paper-Partl:Three-pin systems)
术语和定义
ISO11084-1界定的以及下列术语和定义适用于本文件。3.1
定位孔registerhole
在一种或多种材料上需要相互对齐（定位)的圆孔或长孔。3.2
冲压中心线
punching centre line
穿过两个冲压定位孔（3.1)中心的连线。3.3
长定位孔
slotted registerhole
有平行边且孔长大于孔宽，两端可以是弧形或方形的定位孔（3.1）。4要求
4.1定位孔和定位销的布置
本文件规定的定位系统是为在材料上生成一个圆形定位孔和一个长定位孔的双销系统。孔心之间1
GB/T15110.2—202×/IS011084-2:2006的尺寸以及销在材料上的位置应与图1所示一致。当印版以图像面朝上放置时，圆形定位孔应位于左侧。冲压中心线宜平行于印版边。打孔应靠近材料边缘。本文件没有规定冲压中心线与印版边之间的距离a。单位为毫米
标引说明：
印版的边；
—400,500,550,700.800,900,1000。0.2日
图1定位孔和定位销的布置
4.2成对定位孔wwW.bzxz.Net
本文件规定的双销系统所产生的成对定位孔，用于定位冲压材料，使其平行于印版边。每对定位孔的尺寸应与图2所示一致。
注：矩形孔的结构满足图2中长孔的要求。单位为毫米
注：在6G7中，更表示直径，6表示6mm，G7是孔的滑动配合公差等级图2
定位孔
4.3定位销
每个定位销的形状和尺寸应为图3所示的一种。为了便于使用，销的顶部可以是圆形或锥形。本文件没有规定定位销的高度，
GB/T15110.2—202×/IS011084-2:2006单位为毫米
注：在6h6中.表示直径，6表示6mm，h6是轴或销的滑动配合公差等级。图3
定位销
