【国家标准】 普通照明用有机发光二极管（OLED）光源 安全 第2-2部分：特殊要求 集成式OLED模块

ICS 29.140.99
CCSK 71

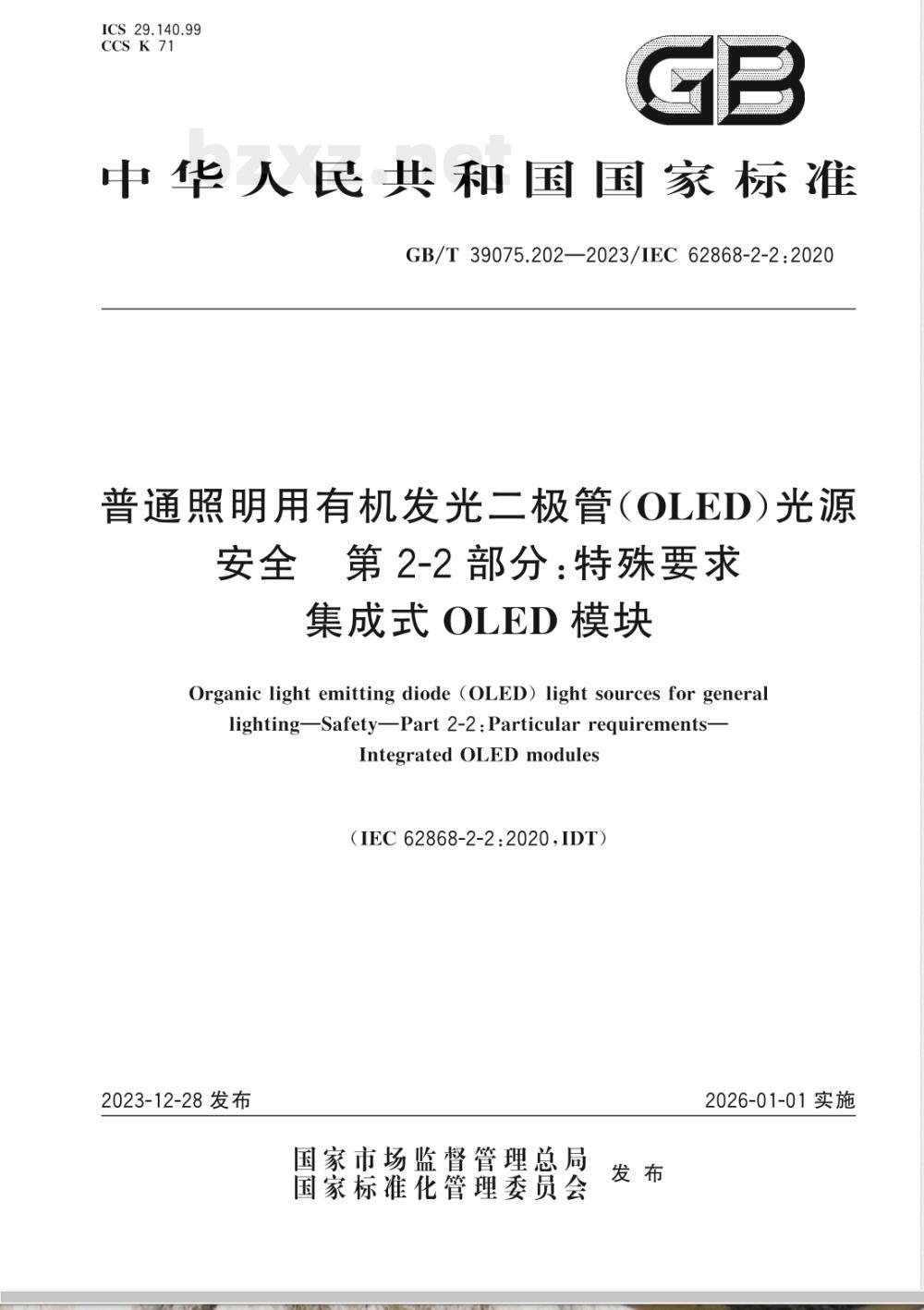

中华人民共和国国家标准　
GB/T39075.202—2023/IEC 62868-2-2:2020普通照明用有机发光二极管（OLED）光源安全　第 2-2 部分：特殊要求
集成式OLED模块
Organic light emitting diode (OLED) light sources for genera)lighting—Safety—Part 2-2 : Particular requirements-Integrated OLED modules
(IEC 62868-2-2:2020,IDT)
2023-12-28 发布
国家市场监督管理总局
国家标准化管理委员会
2026-01-01实施

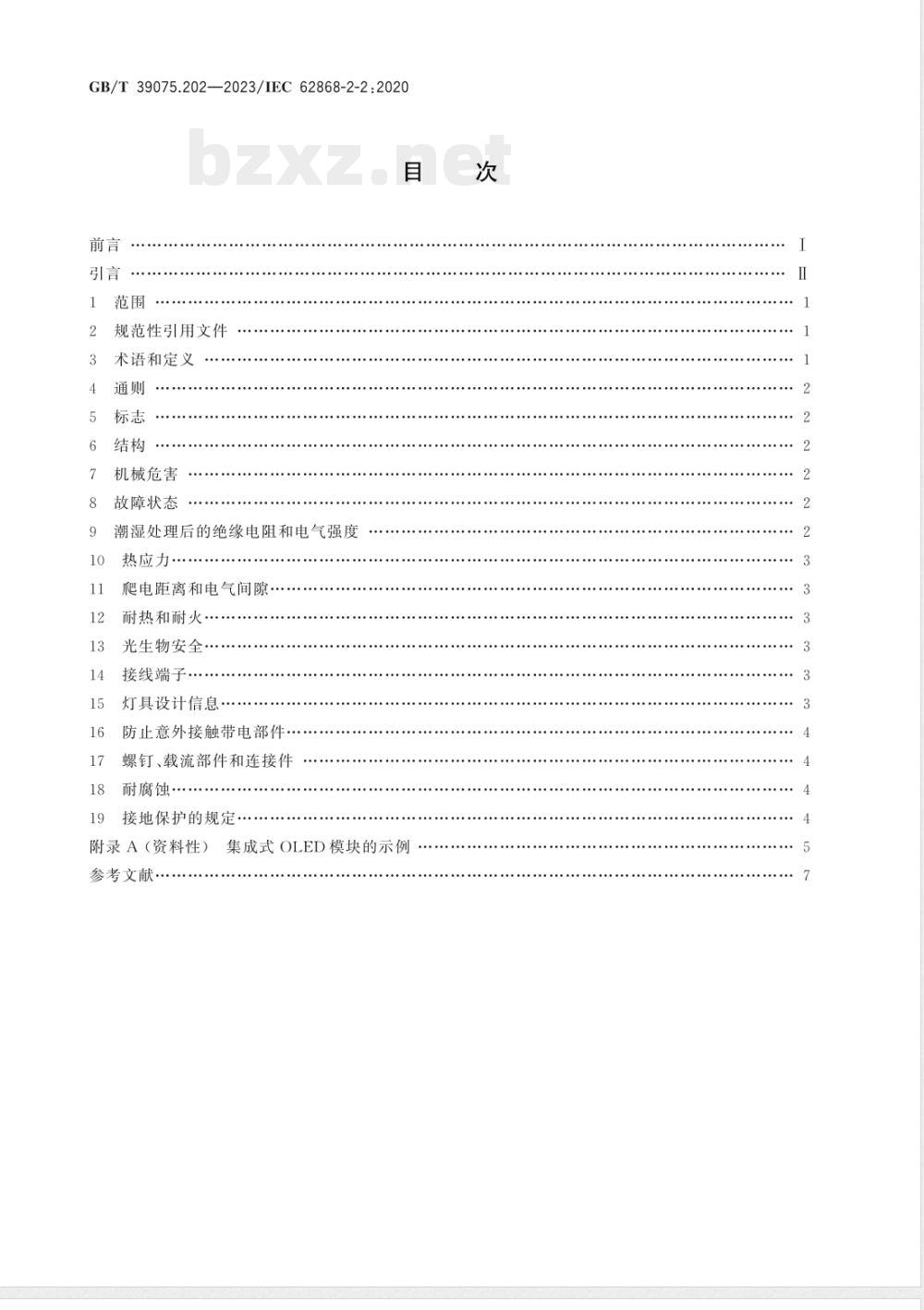

GB/T39075.202—2023/IEC62868-2-2:2020目
规范性引用文件
术语和定义
机械危害
故障状态
潮湿处理后的绝缘电阻和电气强度热应力
爬电距离和电气间隙
耐热和耐火
光生物安全
接线端子
灯具设计信息
防止意外接触带电部件
螺钉、载流部件和连接件
耐腐蚀
接地保护的规定
附录A（资料性）
参考文献
集成式OLED模块的示例

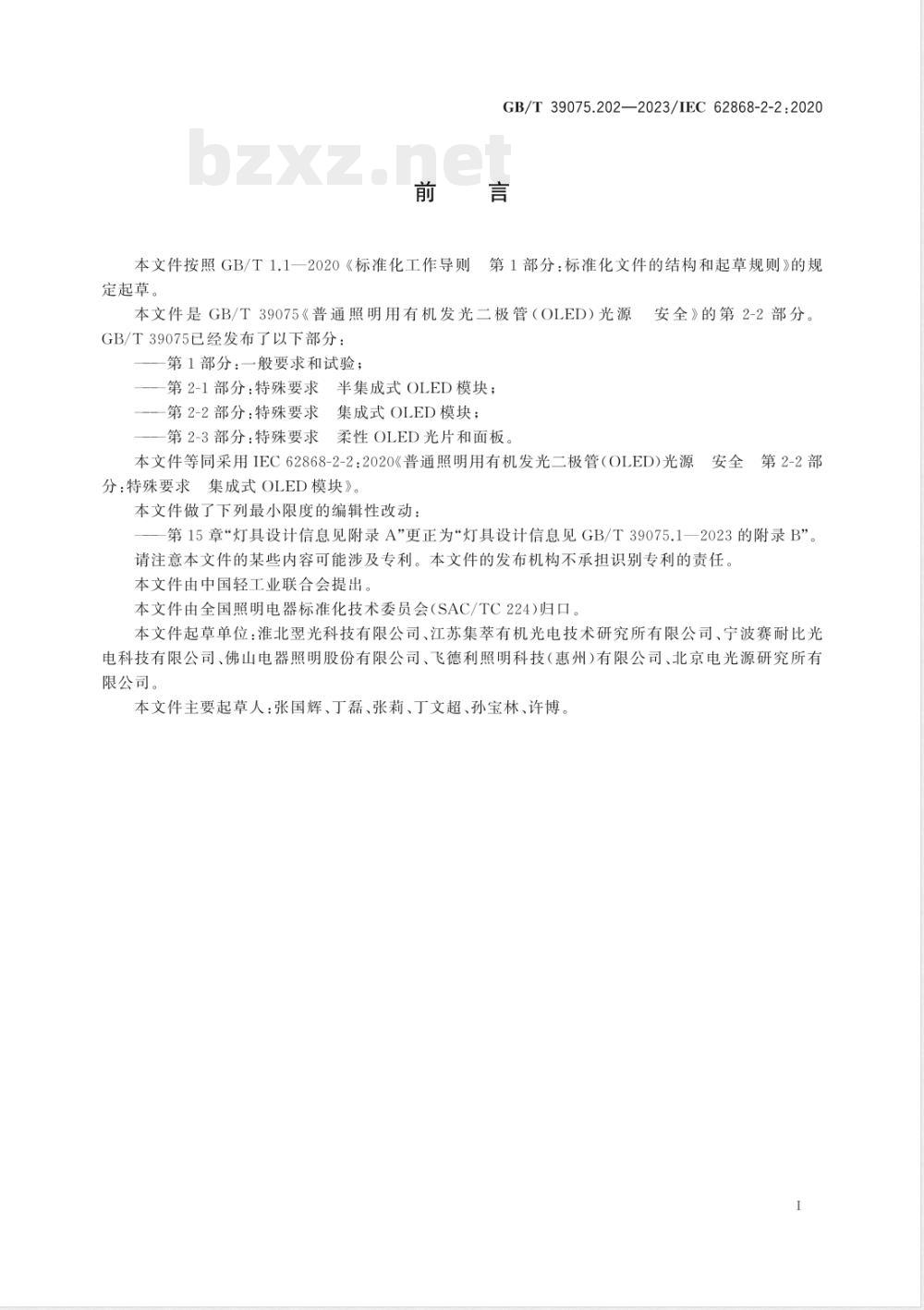

GB/T39075.202—2023/IEC62868-2-2:2020前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T39075《普通照明用有机发光二极管（OLED）光源GB/T39075已经发布了以下部分：第1部分：一般要求和试验；
一第2-1部分：特殊要求半集成式OLED模块；--第2-2部分：特殊要求集成式OLED模块；一第2-3部分：特殊要求柔性OLED光片和面板，安全》的第2-2部分。
本文件等同采用IEC62868-2-2：2020《普通照明用有机发光二极管（OLED)光源安全第2-2部分：特殊要求集成式OLED模块》。本文件做了下列最小限度的编辑性改动：第15章“灯具设计信息见附录A”更正为“灯具设计信息见GB/T39075.1一2023的附录B”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国照明电器标准化技术委员会（SAC/TC224)归口。本文件起草单位：淮北翌光科技有限公司、江苏集萃有机光电技术研究所有限公司、宁波赛耐比光电科技有限公司、佛山电器照明股份有限公司、飞德利照明科技（惠州）有限公司、北京电光源研究所有限公司。
本文件主要起草人：张国辉、丁磊、张莉、丁文超、孙宝林、许博、GB/T 39075.202—2023/IEC 62868-2-2:2020引言

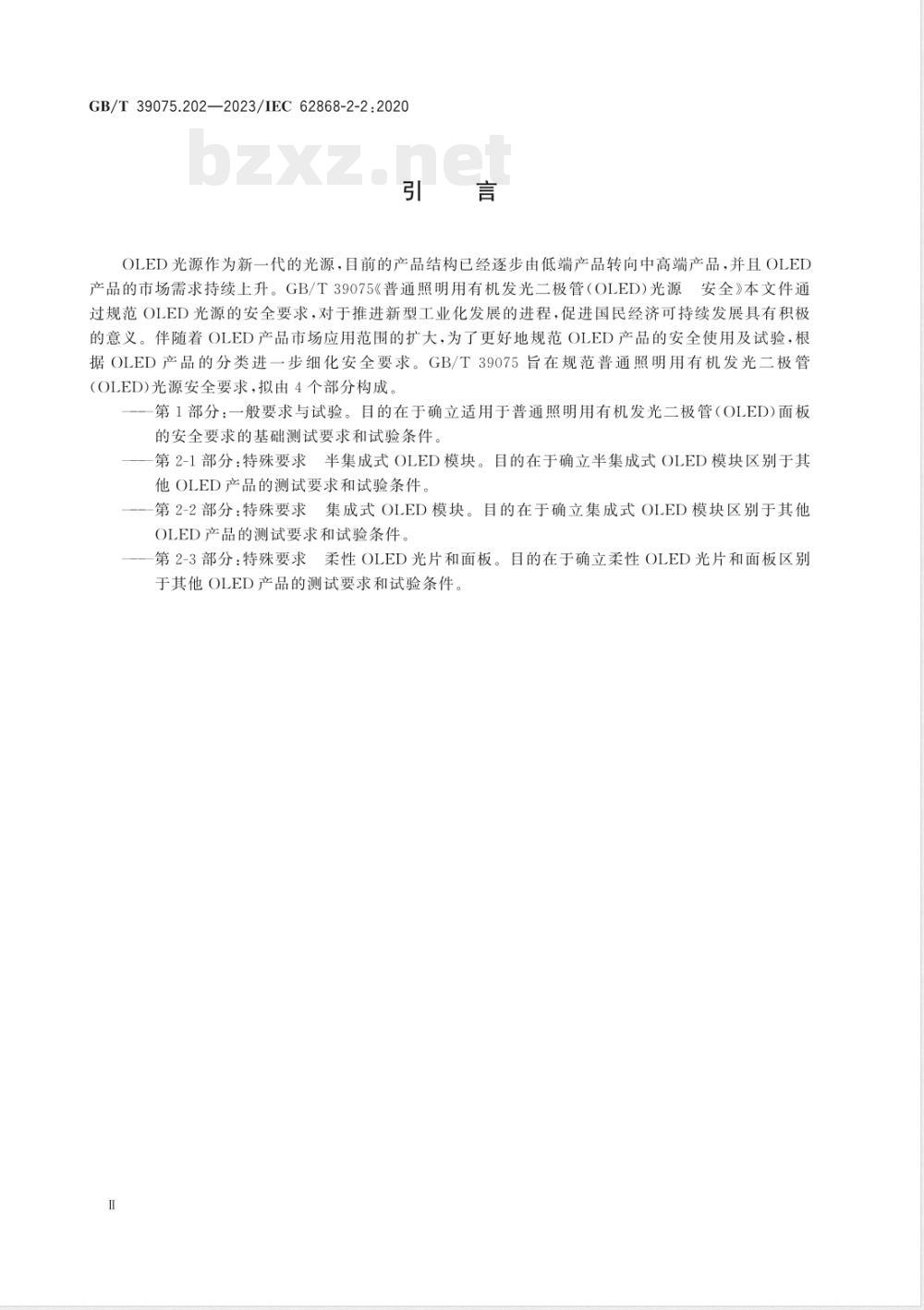

OLED光源作为新一代的光源，目前的产品结构已经逐步由低端产品转向中高端产品，并且OLED产品的市场需求持续上升。GB/T39075《普通照明用有机发光二极管（OLED）光源安全》本文件通过规范OLED光源的安全要求，对于推进新型工业化发展的进程，促进国民经济可持续发展具有积极的意义。伴随着OLED产品市场应用范围的扩大，为了更好地规范OLED产品的安全使用及试验，根据OLED产品的分类进一步细化安全要求。GB/T39075旨在规范普通照明用有机发光二极管（OLED)光源安全要求，拟由4个部分构成。第1部分：一般要求与试验。目的在于确立适用于普通照明用有机发光二极管（OLED)面板的安全要求的基础测试要求和试验条件。一第2-1部分：特殊要求半集成式OLED模块。目的在于确立半集成式OLED模块区别于其他OLED产品的测试要求和试验条件。第2-2部分：特殊要求集成式OLED模块。目的在于确立集成式OLED模块区别于其他OLED产品的测试要求和试验条件，一第2-3部分：特殊要求柔性OLED光片和面板。目的在于确立柔性OLED光片和面板区别于其他OLED产品的测试要求和试验条件。1范围

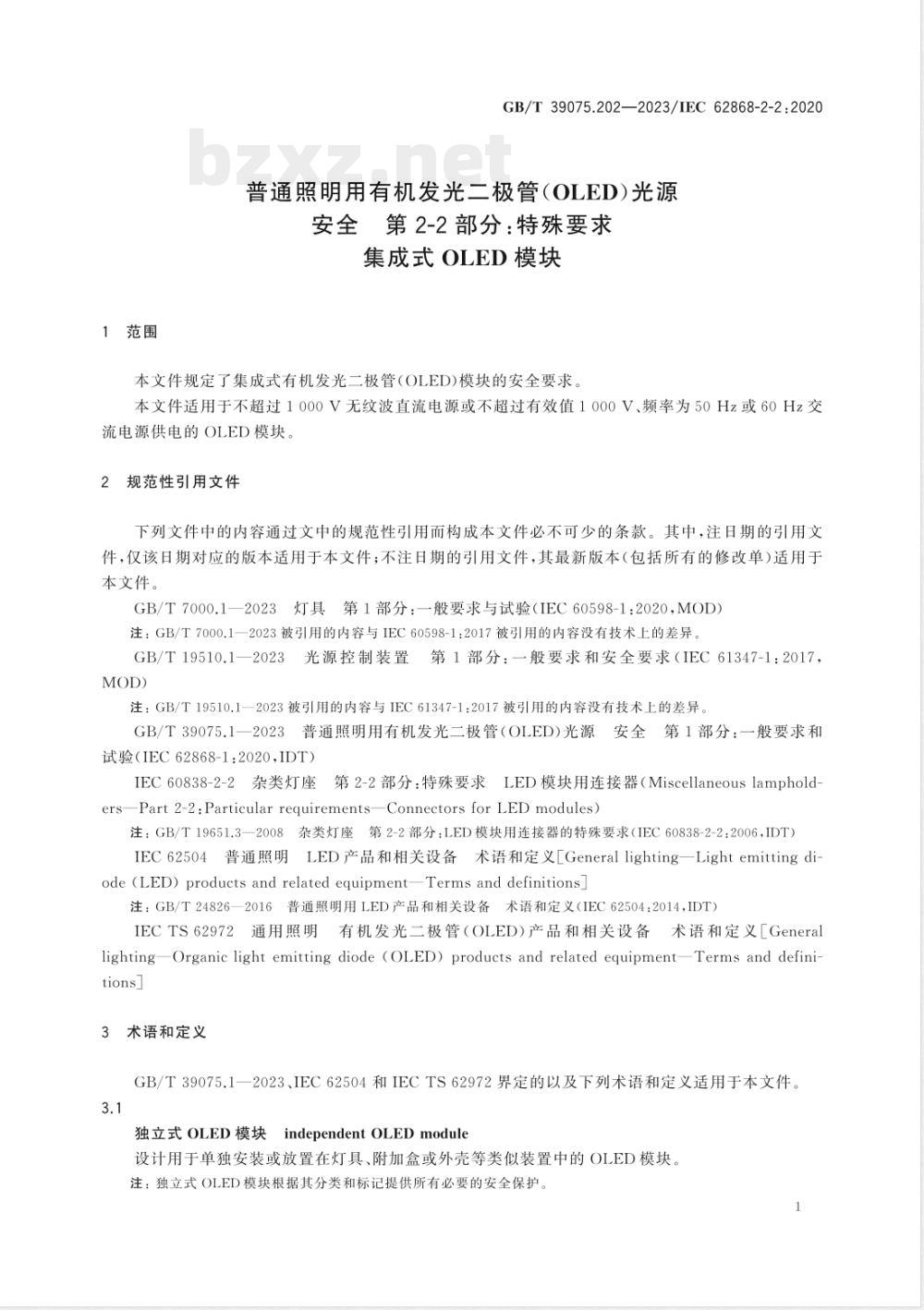

GB/T39075.202—2023/IEC62868-2-2:2020普通照明用有机发光二极管（OLED）光源安全第2-2部分：特殊要求
集成式OLED模块
本文件规定了集成式有机发光二极管（OLED)模块的安全要求。本文件适用于不超过1000V无纹波直流电源或不超过有效值1000V、频率为50Hz或60Hz交流电源供电的OLED模块。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7000.1—2023灯具第1部分：一般要求与试验（IEC60598-1：2020，MOD）注：GB/T7000.1一2023被引用的内容与IEC60598-1：2017被引用的内容没有技术上的差异GB/T19510.1一2023光源控制装置第1部分：一般要求和安全要求（IEC61347-1：2017，MOD)
注：GB/T19510.1一2023被引用的内容与IEC61347-1：2017被引用的内容没有技术上的差异GB/T39075.1一2023普通照明用有机发光二极管（OLED）光源安全第1部分：一般要求和试验（IEC62868-1:2020,IDT)
IEC60838-2-2杂类灯座第2-2部分：特殊要求LED模块用连接器（Miscellaneouslampholders—Part 2-2:Particular requirements—Connectors for LED modules)注：GB/T19651.3—2008杂类灯座第2-2部分：LED模块用连接器的特殊要求（IEC60838-2-2:2006，IDT）IEC62504普通照明LED产品和相关设备术语和定义［General lighting一Lightemittingdiode (LED) products and related equipment—Terms and definitions]注：GB/T24826—2016普通照明用LED产品和相关设备术语和定义（IEC62504：2014，IDT）IECTS62972通用照明有机发光二极管（OLED）产品和相关设备术语和定义「GenerallightingOrganic light emitting diode (OLED) products and related equipment-Terms and defini-tions]
3术语和定义
GB/T39075.1一2023、IEC62504和IECTS62972界定的以及下列术语和定义适用于本文件，3.1
独立式OLED模块independentOLEDmodule设计用于单独安装或放置在灯具、附加盒或外壳等类似装置中的OLED模块。注：独立式OLED模块根据其分类和标记提供所有必要的安全保护。1
GB/T39075.202—2023/IEC62868-2-2:20203.2
控制装置
controlgear
在电源和一个或多个OLED模块之间插入OLED模块单元，用于为OLED模块提供额定电压或额定电流。
注：控制装置由一个或多个单独的组件组成，包括用于调光、校正功率因数和抑制无线电干扰的装置，以及进一步的控制功能。
4通则
4.1一般要求
按照GB/T39075.1一2023中4.1的要求。集成式OLED模块的示例见附录A。4.2
2一般试验要求
按照GB/T39075.1—2023中4.2的要求。环境温度和安装按照GB/T39075.1—2023中4.2的要求。除非本文件有其他规定，否则试验应在设计电压或电流下进行。3其他要求
除本文件有其他规定外，独立式OLED模块应符合GB/T7000.1一2023的要求5标志
内容和位置
模块的标志应符合GB/T39075.1一2023中5.1的要求5.2标志的耐久性和清晰性
按照GB/T39075.1—2023中5.2的要求。6结构
按照GB/T39075.1一2023中第6章的要求7机械危害
按照GB/T39075.1—2023中第7章的要求。8
故障状态
按照GB/T19510.1—2023中第14章和GB/T39075.1—2023中第8章的要求。潮湿处理后的绝缘电阻和电气强度9.1
一般要求
OLED模块的带电部件与可触及部件之间应有足够的绝缘电阻和电气强度。2
9.2绝缘电阻
GB/T39075.202—2023/IEC62868-2-2:2020带电部件和外部金属部件之间应绝缘，包括与外部绝缘部件接触的固定螺钉和金属箔。OLED模块在试验箱中应放置48h，其中，相对湿度为91%～95%，在温度范围为20℃～30℃中选择适当温度，温度应保持在士1℃之内。绝缘电阻的试验应在潮湿箱中进行，施加500V的直流电压1min后测量。合格性：
带电部件与外部金属部件之间的绝缘电阻应不小于2MQ。9.3电气强度
按照GB/T19510.1—2023中第12章的要求。电气强度试验的部件应符合9.2的规定。热应力
OLED产品应能承受热应力。
热应力试验应在环境试验箱中以规定的温度进行。在温度范围为60℃～70℃中选择适当温度。在试验过程中，温度差应保持在士2℃之内OLED产品应在额定电流下点亮。经过稳定后，试验应持续60min。用目视法检验其合格性。在试验过程中，应无任何失效产生。如在试验过程中只有性能的失效，而无火焰、烟或可燃气体产生，可被考虑通过试验。出现任何玻璃的破裂和碎片是不可接受的。11爬电距离和电气间隙
按照GB/T19510.1—2023中第16章的要求耐热和耐火
按照GB/T19510.1—2023中第18章的要求。13光生物安全
OLED产品的光学辐射预计不会达到需要标记紫外、红外或蓝光危害的水平，因此不需要进行标志或测量。
14接线端子
对于螺纹接线端子，如适用，应符合GB/T7000.1一2023中第14章的要求对于无螺纹接线端子，如适用，应符合GB/T7000.1一2023中第15章的要求对于连接器，如适用，应符合IEC60838-2-2的要求。：灯具设计信息
灯具的设计信息见GB/T39075.1一2023的附录B。3
GB/T 39075.202—2023/IEC 62868-2-2:202016
防止意外接触带电部件
按照GB/T19510.1一2023中第10章的要求螺钉、载流部件和连接件
按照GB/T19510.1一2023中第17章的要求。耐腐蚀
按照GB/T19510.12023中第19章的要求。接地保护的规定
按照GB/T19510.1一2023中第9章的要求GB/T39075.202—2023/IEC62868-2-2:2020附录Ａ
（资料性）
集成式OLED模块的示例
图A.1和图A.2分别展示了典型的独立式和内装式OLED模块。OLED面板
控制装置
连接器Www.bzxZ.net
图A.1独立式OLED模块
GB/T39075.202—2023/IEC62868-2-2:2020OLED面板
连接器
图A.2内装式OLED模块
控制装置
GB/T39075.202—2023/IEC62868-2-2:2020参考文献
lIEC 62384 DC or AC supplied electronic controlgear for LED modules—Performance Requirements
