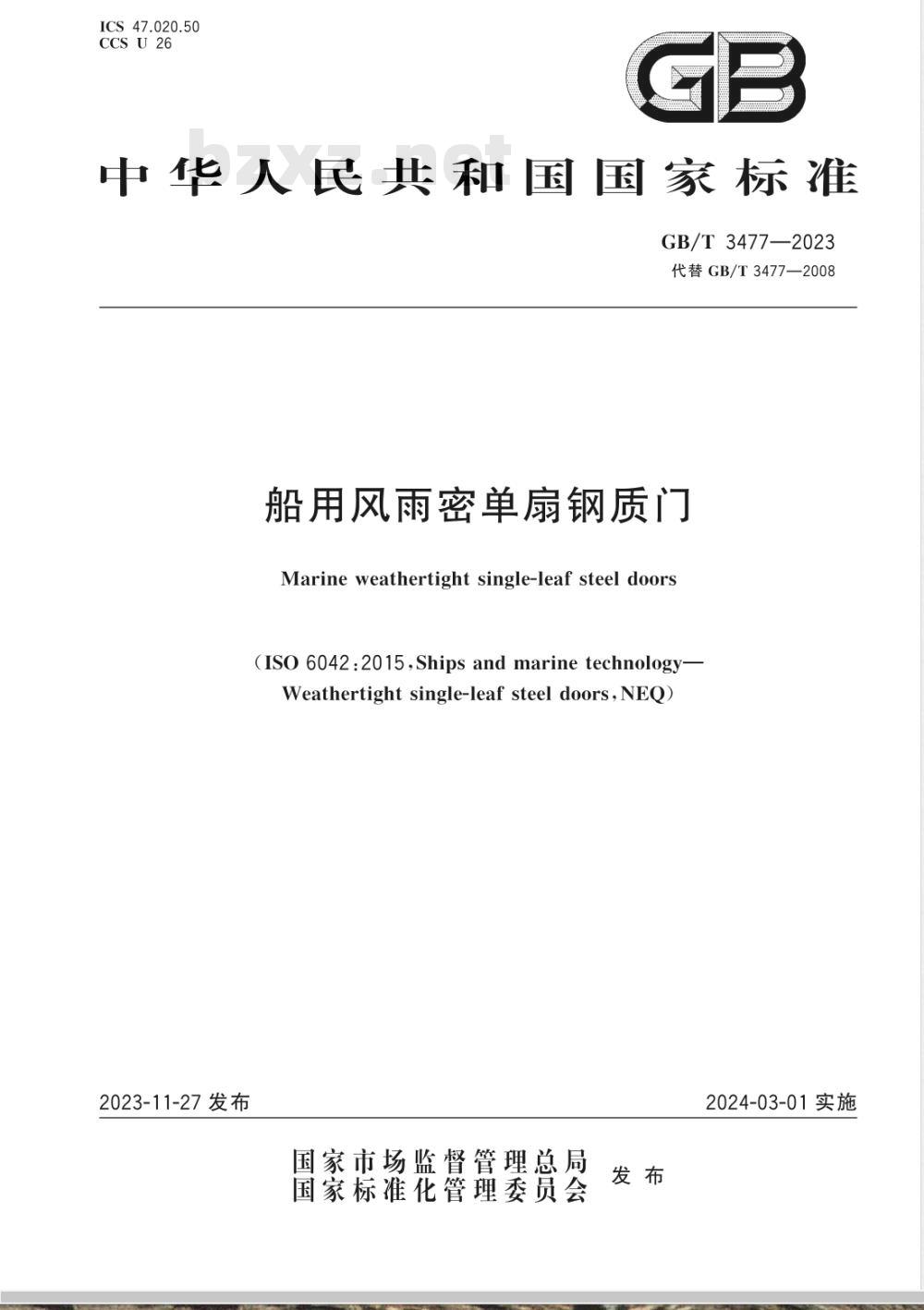

中华人民共和国国家标准
GB/T3477—2023
代替GB/T3477—2008
船用风雨密单扇钢质门
Marine weathertight single-leaf steel doors(ISO 6042 :2015,Ships and marine technologyWeathertight single-leaf steel doors,NEQ)2023-11-27发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-01实施

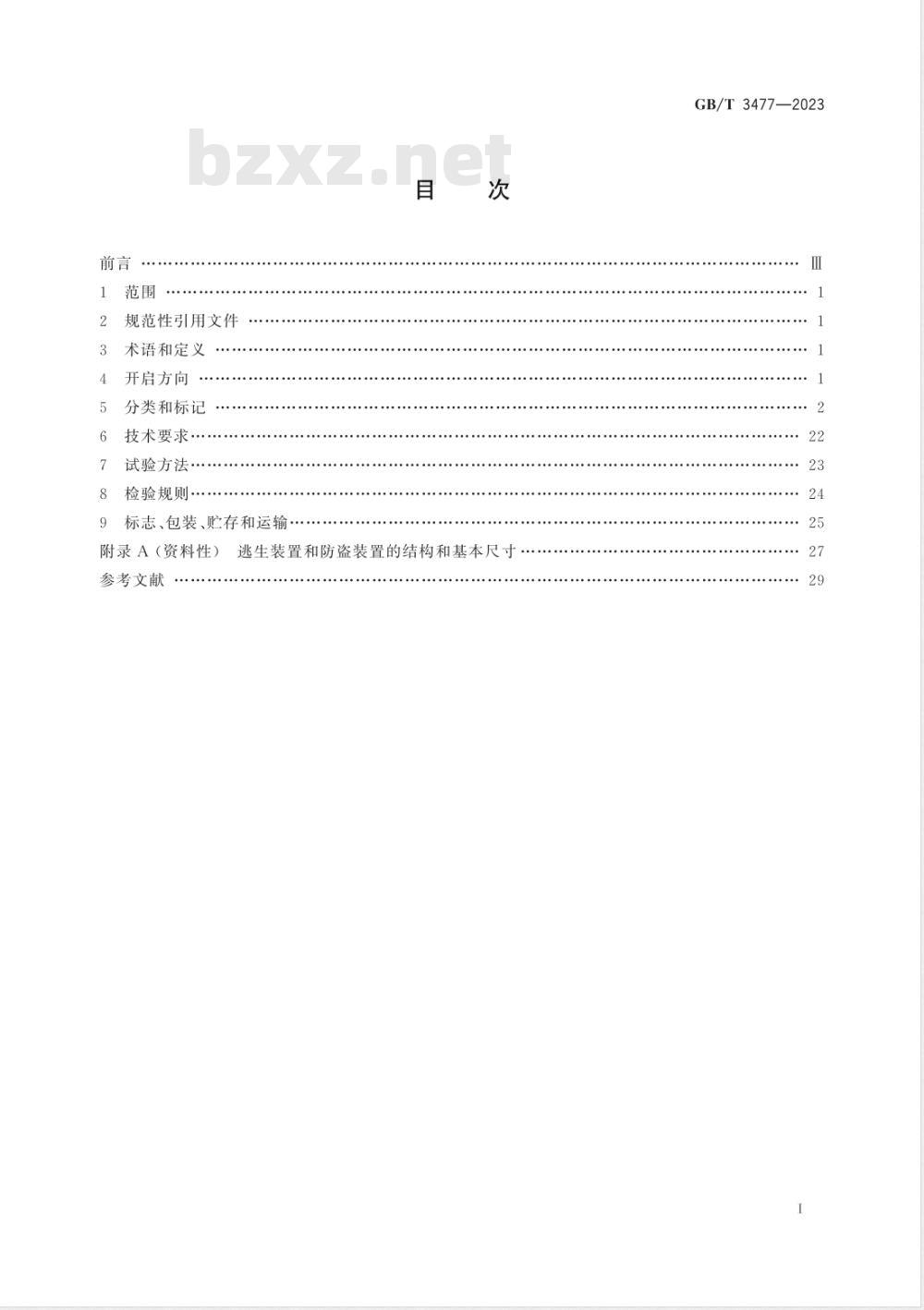

规范性引用文件
术语和定义
开启方向
分类和标记
技术要求
试验方法·
检验规则
标志、包装、贮存和运输·
附录A（资料性）逃生装置和防盗装置的结构和基本尺寸参考文献
GB/T3477—2023
本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T3477—2023

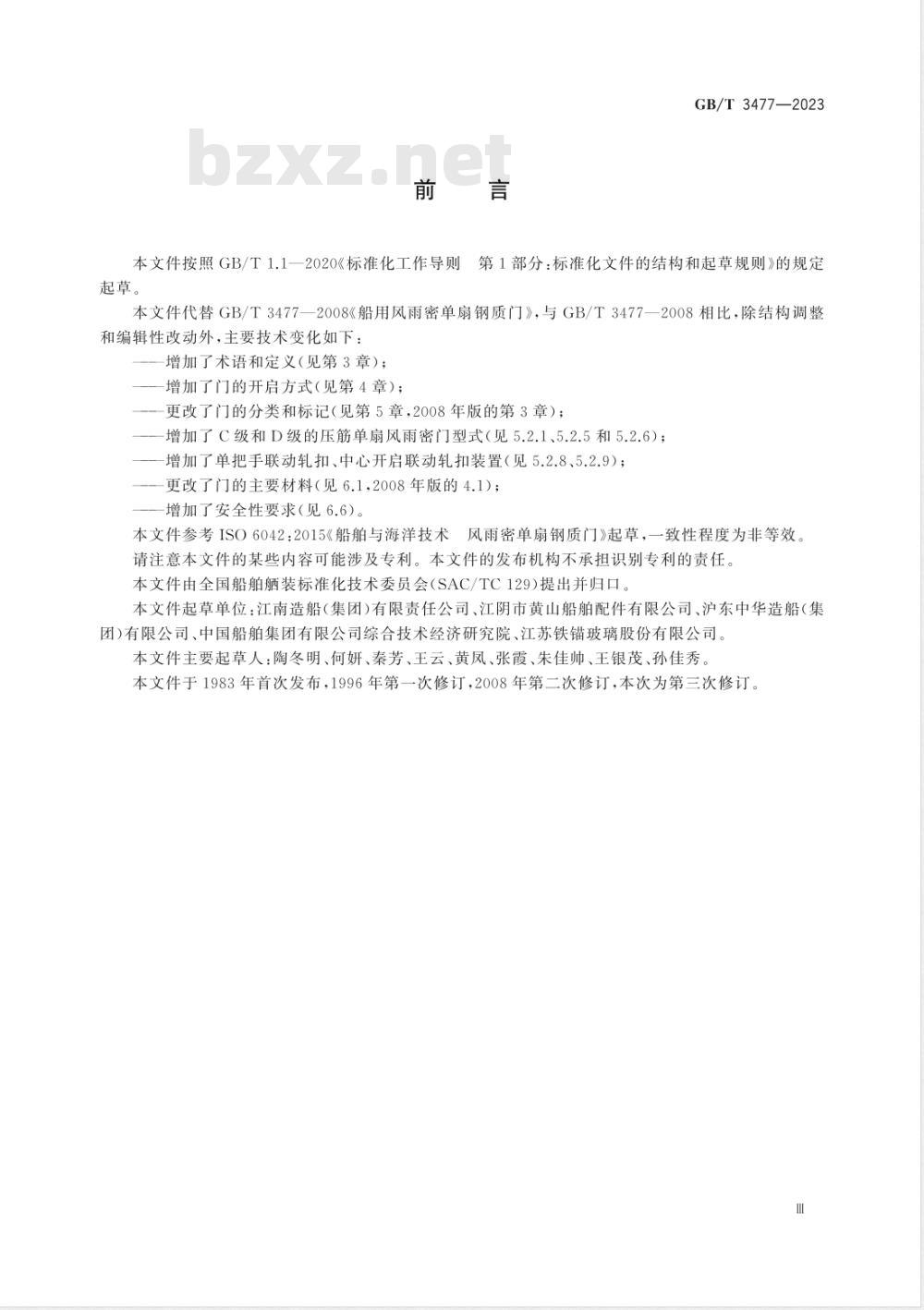

第1部分：标准化文件的结构和起草规则》的规定本文件代替GB/T3477—2008《船用风雨密单扇钢质门》，与GB/T3477—2008相比，除结构调整和编辑性改动外，主要技术变化如下：增加了术语和定义（见第3章）；一增加了门的开启方式（见第4章）：更改了门的分类和标记（见第5章，2008年版的第3章）；增加了C级和D级的压筋单扇风雨密门型式（见5.2.1、5.2.5和5.2.6）；一增加了单把手联动轧扣、中心开启联动轧扣装置（见5.2.8、5.2.9）；一更改了门的主要材料（见6.1，2008年版的4.1）；增加了安全性要求（见6.6）
风雨密单扇钢质门》起草，一致性程度为非等效，本文件参考ISO6042：2015《船舶与海洋技术请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国船舶晒装标准化技术委员会（SAC/TC129）提出并归口。本文件起草单位：江南造船（集团）有限责任公司、江阴市黄山船舶配件有限公司、沪东中华造船（集团)有限公司、中国船舶集团有限公司综合技术经济研究院、江苏铁锚玻璃股份有限公司。本文件主要起草人：陶冬明、何妍、秦芳、王云、黄凤、张霞、朱佳师、王银茂、孙佳秀本文件于1983年首次发布，1996年第一次修订，2008年第二次修订，本次为第三次修订。1范围
船用风雨密单扇钢质门
GB/T 3477—2023
本文件规定了船用风雨密单扇钢质门（以下简称风雨密门的开启方向、分类和标记、结构和主要尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存、本文件适用于各类船舶干航甲板以上的上层建筑及甲板室出人用风雨密门的设计、制造和检验。2规范性引用文件
下列文件中的内容通过文中的规范性弓用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T700—2006碳素结构钢
GB/T712一2022船舶及海洋工程用结构钢GB/T1220—2007不锈钢棒
GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级HG/T4903一2016动态全硫化热塑性弹性体（TPV）三元乙丙橡胶/聚丙烯型3术语和定义
本文件没有需要界定的术语和定义。4
开启方向
风雨密门的开启方向见图1。
标引符号说明：
a）左开
b）右开
图1门的开启方向
GB/T3477—2023
分类和标记
风雨密门按适用部位分为A级、B级、C级和D级，见表1。风雨密门的分级
干航甲板上的第一层上层建筑的前端壁适用部位
干航甲板上的第二层上层建筑的前端壁和第一层上层建筑的后端壁及侧壁干航甲板上的第三层上层建筑的前端壁和第二层上层建筑的后端壁及侧壁干舫甲板上的第四层上层建筑以上的舱壁和第三层上层建筑的后端壁及侧壁注：表中上层建筑包括甲板室。5.1.2
风雨密门按启闭装置分为：
M型——多把手轧扣；
L型——单把手联动轧扣；
Z型—一中心开启联动轧扣。
风雨密门按形状分为：
方角门；
圆角门。
风雨密门按门板加强结构分为：a)
加强筋
缺省；
——“米”字形压筋。
长方形压筋
注：P型和S型仅适用于C级、D级，且为圆角门。5.2
结构和主要尺寸
风雨密门按分级、启闭装置、形状和门板结构可以组合成不同型式，具体型式规格见表2。表2
风雨密门的型式规格
型式代号
A级多把手轧扣方角门
A级多把手轧扣圆角门
A级单把手联动轧扣方角门
A级单把手联动轧扣圆角门
A级中心开启联动轧扣方角门
A级中心开启联动轧扣圆角门
B级多把手轧扣方角门
B级多把手轧扣圆角门
型式代号
风雨密门的型式规格（续）
B级单把手联动轧扣方角门
B级单把手联动轧扣圆角门
B级中心开启联动轧扣方角门
B级中心开启联动轧扣圆角门
C级多把手轧扣方角门
C级多把手轧扣圆角门
D级多把手轧扣方角门
D级多把手轧扣圆角门
C级多把手轧扣圆角“米”字形压筋门C级多把手轧扣圆角长方形压筋门C级单把手联动轧扣圆角“米”字形压筋门C级单把手联动轧扣圆角长方形压筋门D级多把手轧扣圆角“米”字形压筋门D级多把手轧扣圆角长方形压筋门D级多把手轧扣圆角“米”字形压筋门D级单把手联动轧扣圆角长方形压筋门GB/T3477—2023
注：CMF、CMY、DMF、DMY、CMYP、CMYS、CLYP、CLYS、DMYP、DMYS、DLYP、DLYS型式的风雨密门根据实际需要加装圆窗。
A级风雨密门的结构和主要尺寸见图2和表3。5.2.2
单位为毫米
A级风雨密门典型横剖面
A级风雨密门
GB/T3477—2023
1200X6001400X6001400×700www.bzxz.net
1400X7501500X6001500X700
1600X6001600X7001600X750
1650×6501650×7001700×600
1700×700
1200×6001400×6001400×700
1400×7501500×6001500×700
1600×6001600X7001600×750
1650X6501650X7001700X600
1700×700
1400X8001400X9001500X800
1600X8001600X9001700X800
b）AMF型
1400×8001400×9001500×800
1600X8001600X9001700X800
c）AMY型
图2A级风雨密门（续）
单位为毫米
1200X6001400X6001400×700
1400X7501500X6001500X700
1600X6001600X7001600X750
1650X6501650X7001700X600
1700×700
1200X6001400X6001400X700
1400×7501500X6001500×700
1600×6001600×7001600×750
1650×6501650×7001700×600
1700×700
d）ALF型
GB/T3477—2023
单位为毫米
1400×8001400X9001500X800
1600X8001600X9001700X800
1400×8001400×9001500×800
1600X8001600X9001700X800
e）ALY型
图2A级风雨密门（续）
