【国家标准】 皮革 物理和机械试验 针孔撕裂强度的测定

ICS59.140.10
CCSY46

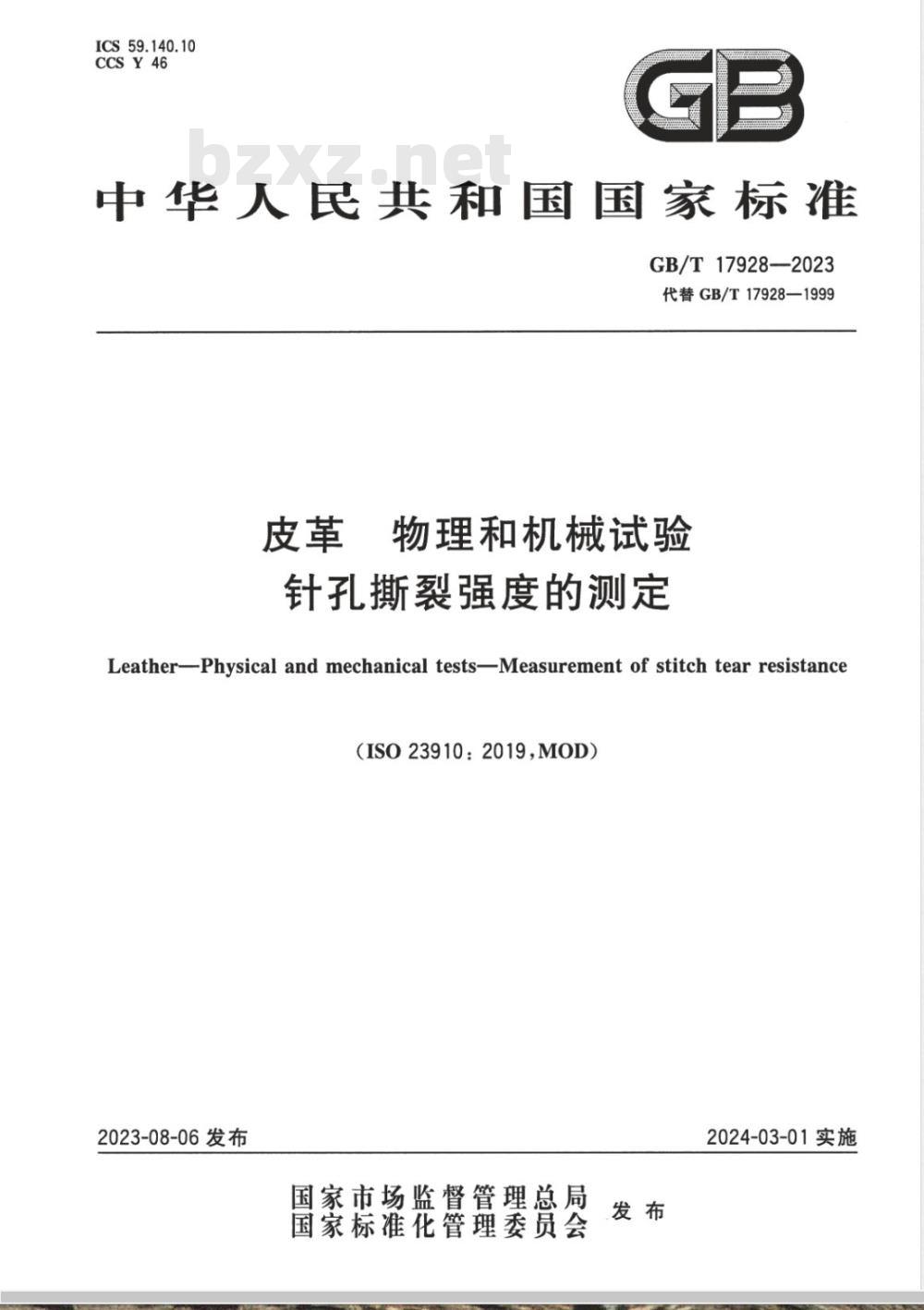

中华人民共和国国家标准
GB/T17928-—2023
代替GB/T17928—1999
物理和机械试验
针子孔撕裂强度的测定
Leather-Physical and mechanical tests-Measurement of stitch tearresistance(ISO23910:2019,MOD)
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-01实施
GB/T17928—2023

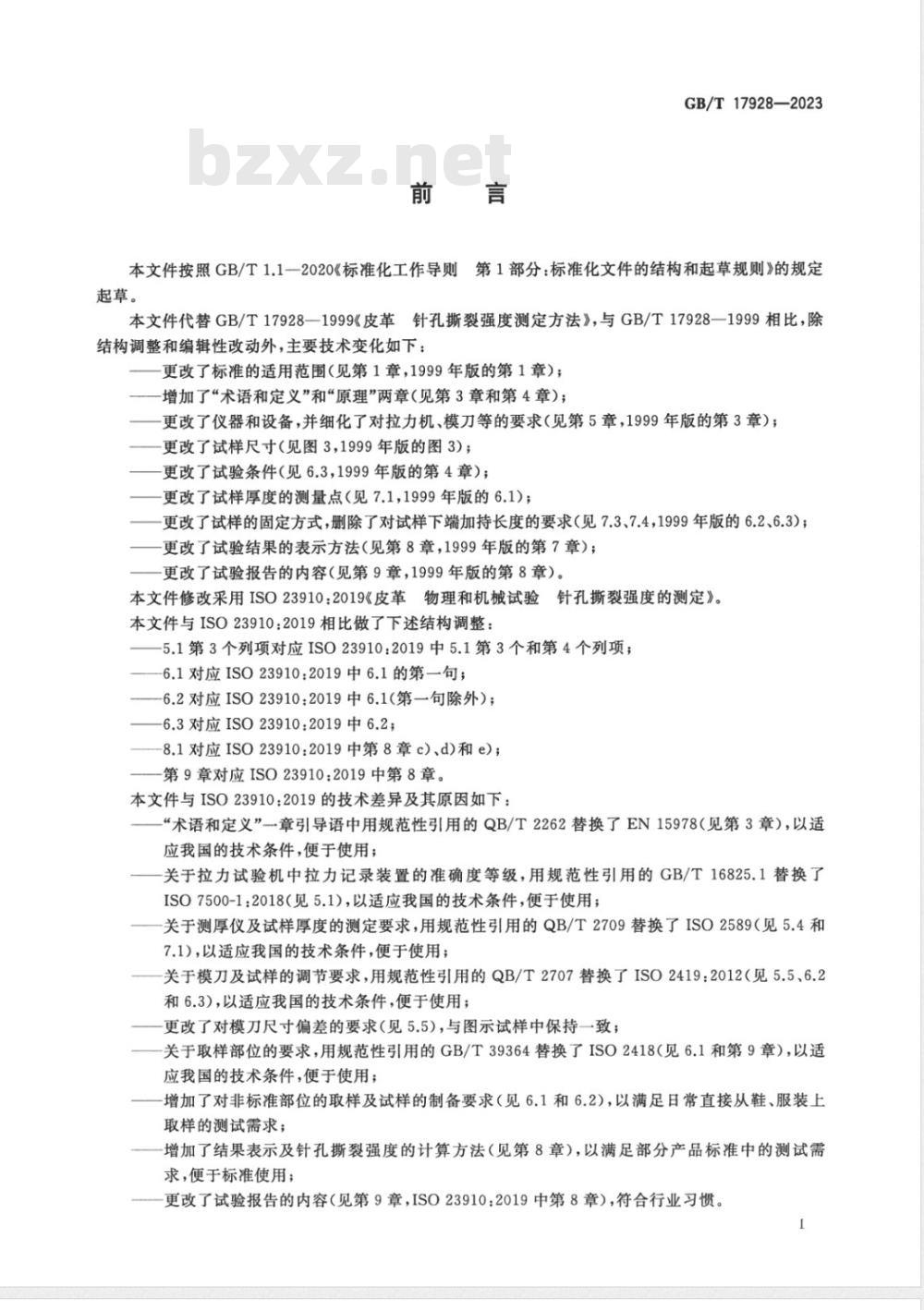

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T17928—1999《皮革针孔撕裂强度测定方法》，与GB/T17928—1999相比，除结构调整和缩辑性改动外，主要技术变化如下：更改了标准的适用范围（见第1章，1999年版的第1章）；增加了“术语和定义”和“原理”两章（见第3章和第4章）；更改了仪器和设备，并细化了对拉力机、模刀等的要求（见第5章，1999年版的第3章）；更改了试样尺寸（见图3，1999年版的图3)；更改了试验条件（见6.3，1999年版的第4章）；更改了试样厚度的测量点（见7.1，1999年版的6.1）；更改了试样的固定方式，删除了对试样下端加持长度的要求（见7.3、7.4，1999年版的6.2、6.3)；更改了试验结果的表示方法（见第8章，1999年版的第7章）；更改了试验报告的内容（见第9章，1999年版的第8章）。本文件修改采用ISO23910：2019《皮革物理和机械试验针孔撕裂强度的测定》。本文件与ISO23910：2019相比做了下述结构调整：5.1第3个列项对应IS023910：2019中5.1第3个和第4个列项；6.1对应ISO23910：2019中6.1的第一句；-6.2对应ISO23910：2019中6.1（第一句除外）；-6.3对应ISO23910：2019中6.2；8.1对应ISO23910:2019中第8章c)、d)和e)；第9章对应ISO23910：2019中第8章。本文件与ISO23910：2019的技术差异及其原因如下：“术语和定义”章引导语中用规范性引用的QB/T2262替换了EN15978（见第3章），以适应我国的技术条件，便于使用；关于拉力试验机中拉力记录装置的准确度等级，用规范性引用的GB/T16825.1替换了IS07500-1：2018（见5.1)，以适应我国的技术条件，便于使用；关于测厚仪及试样厚度的测定要求，用规范性引用的QB/T2709替换了ISO2589（见5.4和7.1），以适应我国的技术条件，便于使用；关于模刀及试样的调节要求，用规范性引用的QB/T2707替换了ISO2419：2012（见5.5、6.2和6.3），以适应我国的技术条件，便于使用；更改了对模刀尺寸偏差的要求（见5.5），与图示试样中保持一致；关于取样部位的要求，用规范性引用的GB/T39364替换了ISO2418（见6.1和第9章），以适应我国的技术条件，便于使用；增加了对非标准部位的取样及试样的制备要求（见6.1和6.2），以满足日常直接从鞋、服装上取样的测试需求；
增加了结果表示及针孔撕裂强度的计算方法（见第8章），以满足部分产品标准中的测试需求，便于标准使用；
更改了试验报告的内容（见第9章，ISO23910：2019中第8章），符合行业习惯。1
GB/T17928-2023

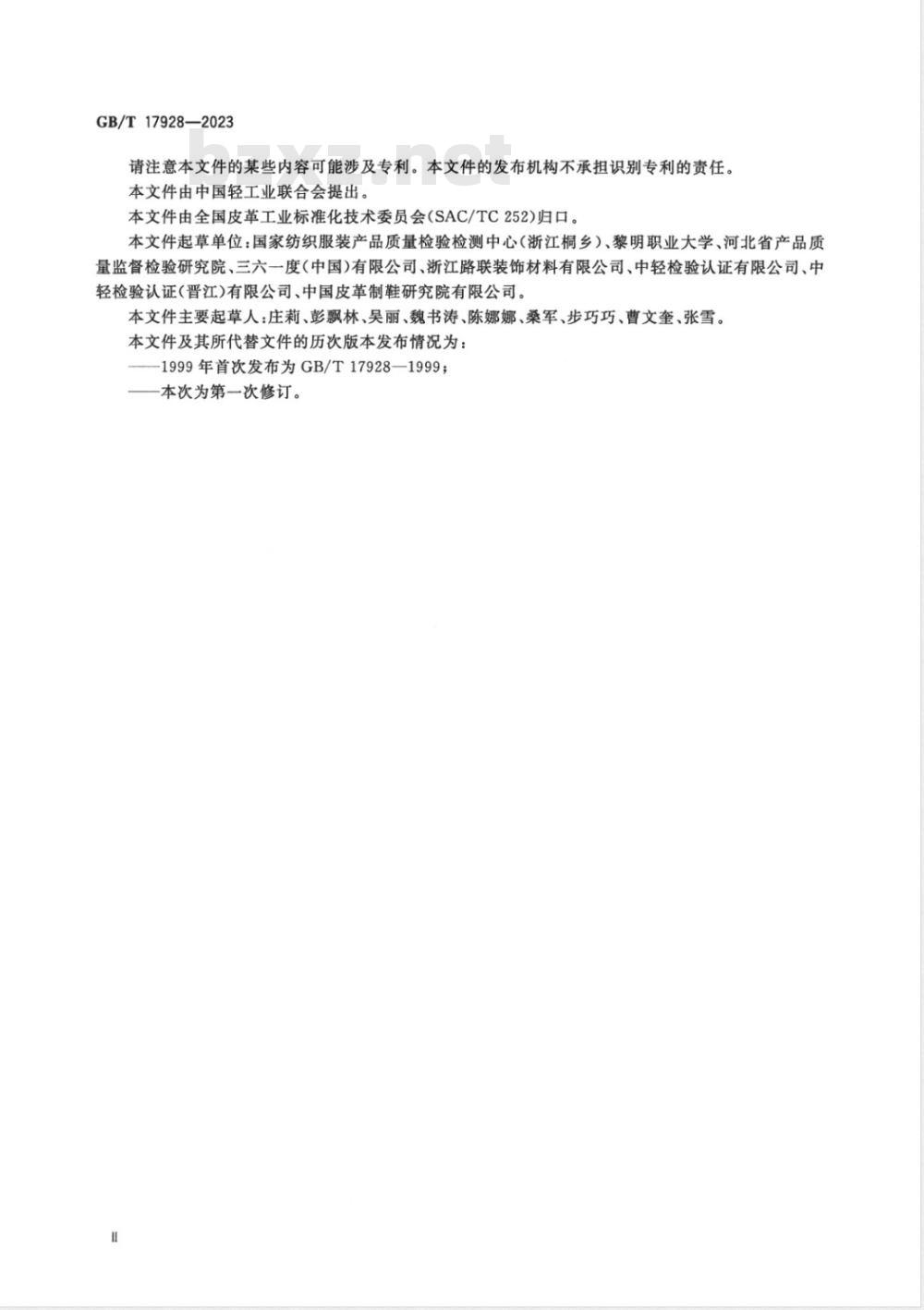

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国轻工业联合会提出。本文件由全国皮革工业标准化技术委员会（SAC/TC252)归口。本文件起草单位：国家纺织服装产品质量检验检测中心（浙江桐乡）、黎明职业大学、河北省产品质量监督检验研究院、三六一度（中国）有限公司、浙江路联装饰材料有限公司、中轻检验认证有限公司、中轻检验认证(晋江)有限公司、中国皮革制鞋研究院有限公司。本文件主要起草人：庄莉、彭飘林、吴丽、魏书涛、陈娜娜、桑军、步巧巧、曹文奎、张雪。本文件及其所代替文件的历次版本发布情况为：-1999年首次发布为GB/T17928—1999；—本次为第一次修订。

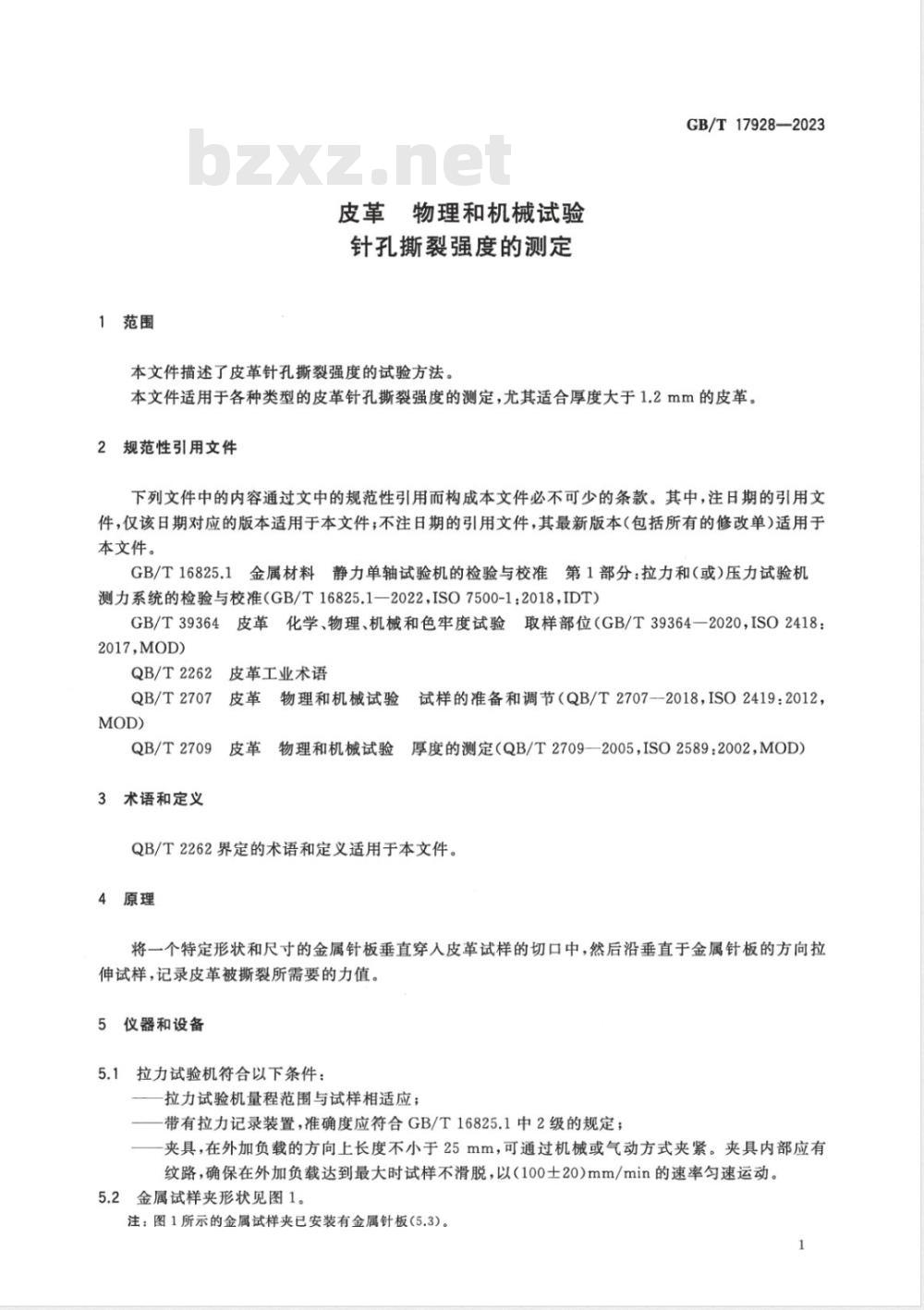

1范围
皮革物理和机械试验
针孔撕裂强度的测定
本文件描述了皮革针孔撕裂强度的试验方法。GB/T17928—2023
本文件适用于各种类型的皮革针孔撕裂强度的测定，尤其适合厚度大于1.2mm的皮革。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16825.1金属材料静力单轴试验机的检验与校准第1部分：拉力和（或）压力试验机测力系统的检验与校准（GB/T16825.1—2022，ISO7500-12018，IDT）GB/T39364皮革化学、物理、机械和色牢度试验取样部位（GB/T39364一2020，ISO2418：2017,MOD)
QB/T2262
QB/T2707
皮革工业术语
皮革物理和机械试验
试样的准备和调节（QB/T27072018，ISO2419：2012，QB/T2709
皮革物理和机试验厚度的测定（QB/T2709一2005，ISO2589：2002，MOD）3术语和定义
QB/T2262界定的术语和定义适用于本文件。4原理
将一个特定形状和尺寸的金属针板垂直穿入皮革试样的切口中，然后沿垂直于金属针板的方向拉伸试样，记录皮革被撕裂所需要的力值。5仪器和设备
5.1拉力试验机符合以下条件：
拉力试验机量程范围与试样相适应；带有拉力记录装置，准确度应符合GB/T16825.1中2级的规定；夹具，在外加负载的方向上长度不小于25mm，可通过机械或气动方式夹紧。夹具内部应有纹路，确保在外加负载达到最大时试样不滑脱，以（100士20)mm/min的速率匀速运动。5.2金属试样夹形状见图1。
注：图1所示的金属试样夹已安装有金属针板（5.3）。1
GB/T17928—2023

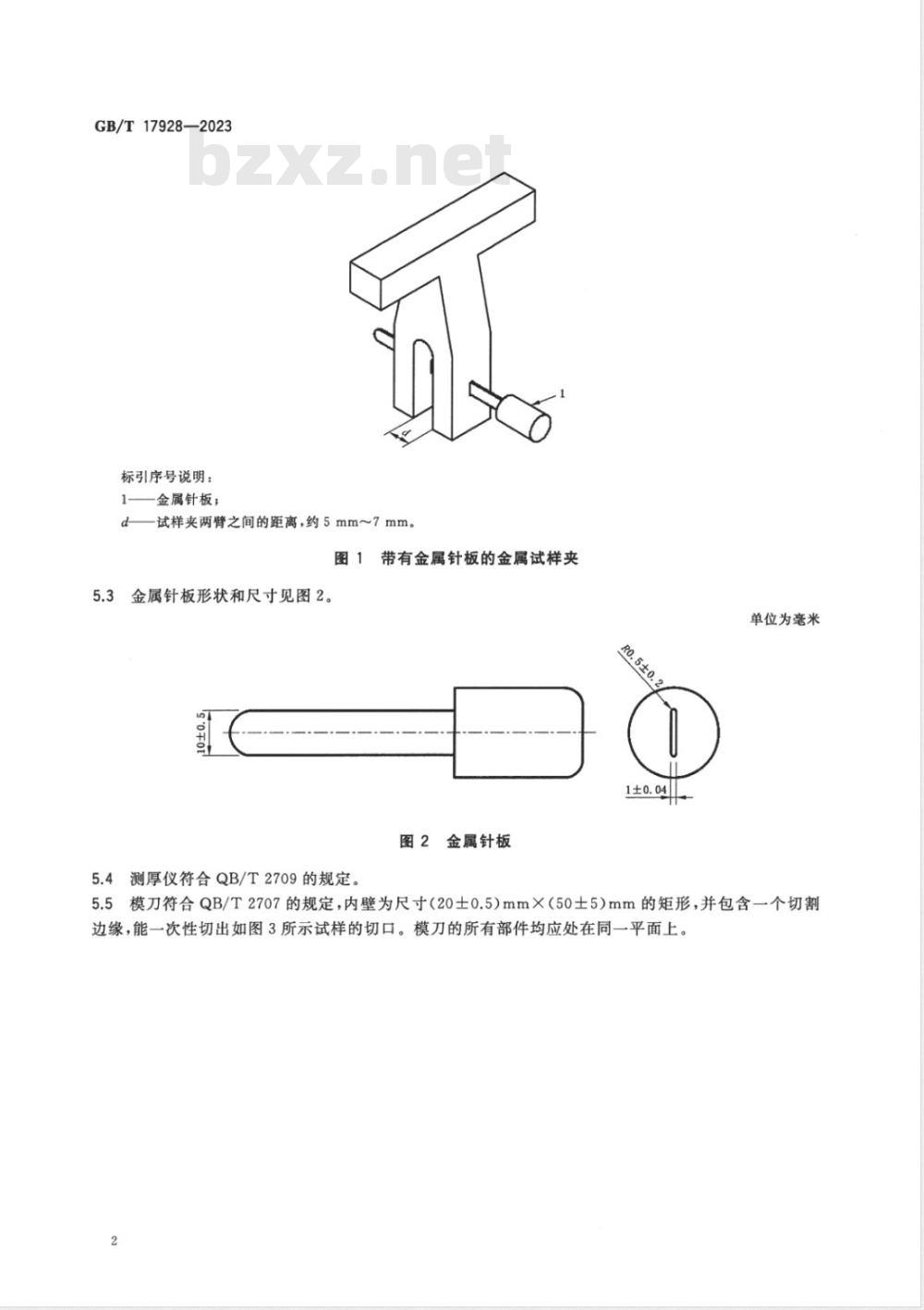

标引序号说明：
金属针板；
试样夹两臂之间的距离，约5mm～7mm。图1带有金属针板的金属试样夹
3金属针板形状和尺寸见图2。
图2金属针板
5.4测厚仪符合QB/T2709的规定。1±0.04
单位为毫米
5.5模刀符合QB/T2707的规定，内壁为尺寸（20士0.5）mm×（50土5）mm的矩形，并包含一个切割边缘，能一次性切出如图3所示试样的切口。模刀的所有部件均应处在同一平面上。标引序号说明：
1——厚度测量部位。
注：切口尺寸即为模刀对应部位的尺寸。s'0s
图3试样
6取样和试样的准备
6.1取样
GB/T17928—2023
单位为毫米
按照GB/T39364的规定进行。如果不能从标准部位取样（如直接从鞋、服装上取样），应在可利用面积的任意部位取样，试样应具有代表性，并在试验报告中详细注明取样情况。6.2试样的制备
将样品按QB/T2707的规定进行调节后，用模刀（5.5)从粒面切取6个试样，其中3个试样的长边平行于背脊线（纵向试样），另外3个试样的长边垂直于背脊线（横向试样）。若无法辨认背脊线，在样品相互垂直的两个方向上分别取样。试样的制备应使用模刀(5.5)进行，不应使用刀或其他类似工具进行后续切割。
若同一批次产品中有2张以上的样品需要测试，可在每张样品每个方向上至少切取1个试样，每个方向上的试样总量不少于3个。
6.3试样的调节
按QB/T2707的规定进行。若试样的制备未在标准大气下进行或试样切取后未立即进行测试，试3
GB/T17928—2023
样应重新置于标准大气中进行调节。7试验步骤
7.1按QB/T2709的规定测量试样规定点处的厚度，该测量点宜距离试样切口下端约10mm处（见图3）。
7.2将金属试样夹（5.2)的上端固定在拉力机的上夹具内。7.3将试样的切口端置于试样夹两臂之间，并将金属针板穿过试样夹的测试孔和试样的切口。7.4将试样的另一端固定在拉力机的下夹具内。7.5启动拉力机进行试验，记录试样被撕裂时的最大力值，以牛(N)计。7.6按7.1～7.5的规定测试其他试样。8结果表示
8.1针孔撕裂力
试验结果分别以3个纵向试样撕裂力的算术平均值和3个横向试样撕裂力的算术平均值表示，精确至0.1N。若客户或其他规范要求，试验结果可用6个试样撕裂力的算术平均值表示，但应在试验报告中注明。
8.2针孔撕裂强度
试验结果取3个纵向试样撕裂强度的算术平均值和3个横向试样撕裂强度的算术平均值表示，精确至0.1N/mm。若客户或其他规范要求，试验结果可用6个试样撕裂强度的算术平均值表示，但应在试验报告中注明。每个试样的针孔撕裂强度按式（1)进行计算，精确至0.01N/mm：F
式中：
T——针孔撕裂强度，单位为牛每毫米(N/mm)；F针孔撕裂力,单位为牛(N)；
t一一试样的厚度，单位为毫米（mm）。9试验报告
试验报告应包含以下内容：
a）本文件编号；免费标准bzxz.net
b）样品名称、编号、类型；
样品的详细信息，取样与GB/T39364不一致的情况；c)
试样的厚度，以毫米（mm)计；
试验结果(针孔撕裂力或/和针孔撕裂强度）；与本文件规定方法的任何偏离之处。（1）
