【国家标准】 鞋类 鞋垫试验方法 静态压缩变形

ICS 61.060
CCS Y 78

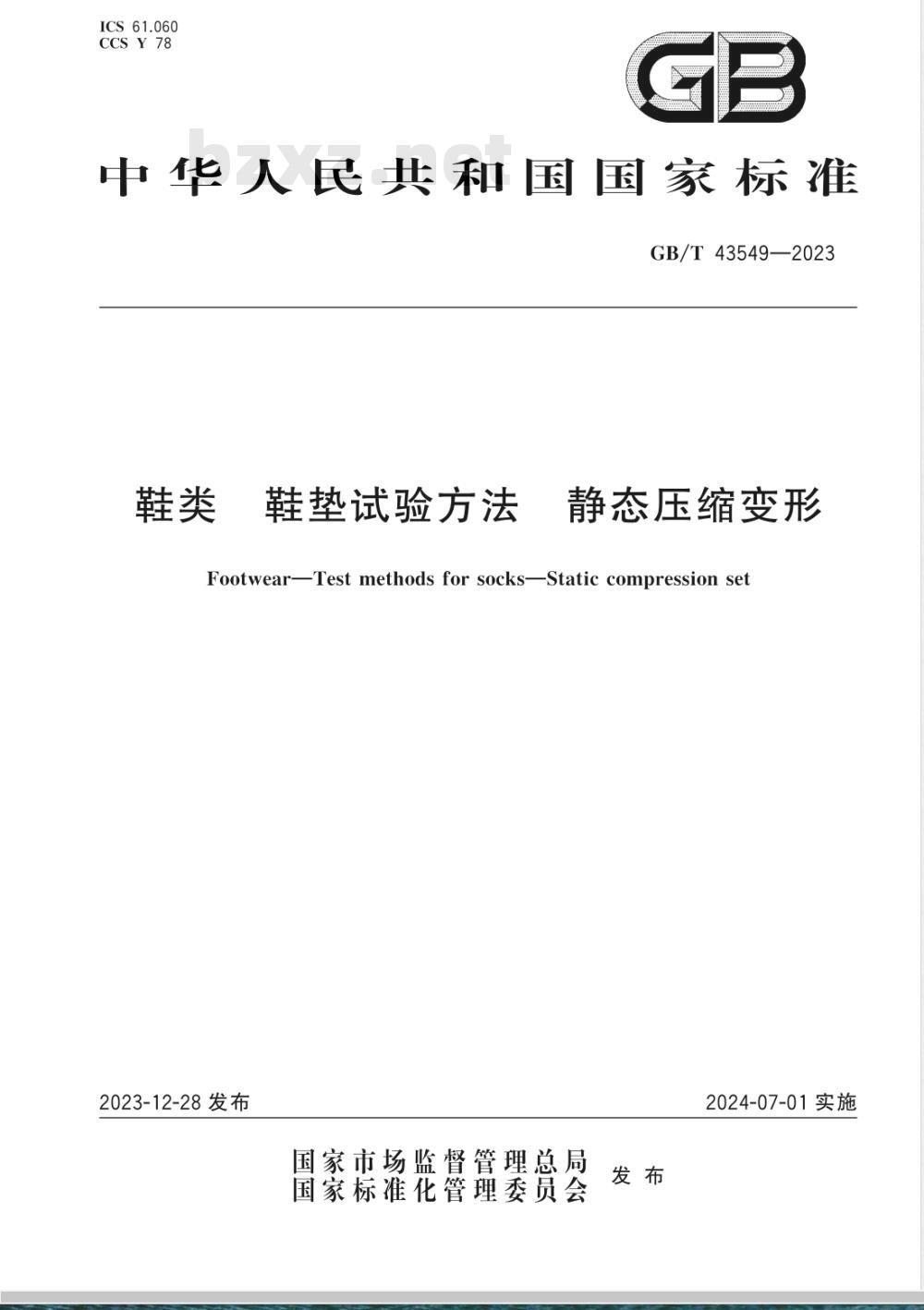

中华人民共和国国家标准　
GB/T43549—2023
鞋垫试验方法
静态压缩变形
FootwearTest methods for socksStatic compression set2023-12-28发布
国家市场监督管理总局
国家标准化管理委员会
2024-07-01实施
GB/T43549—2023

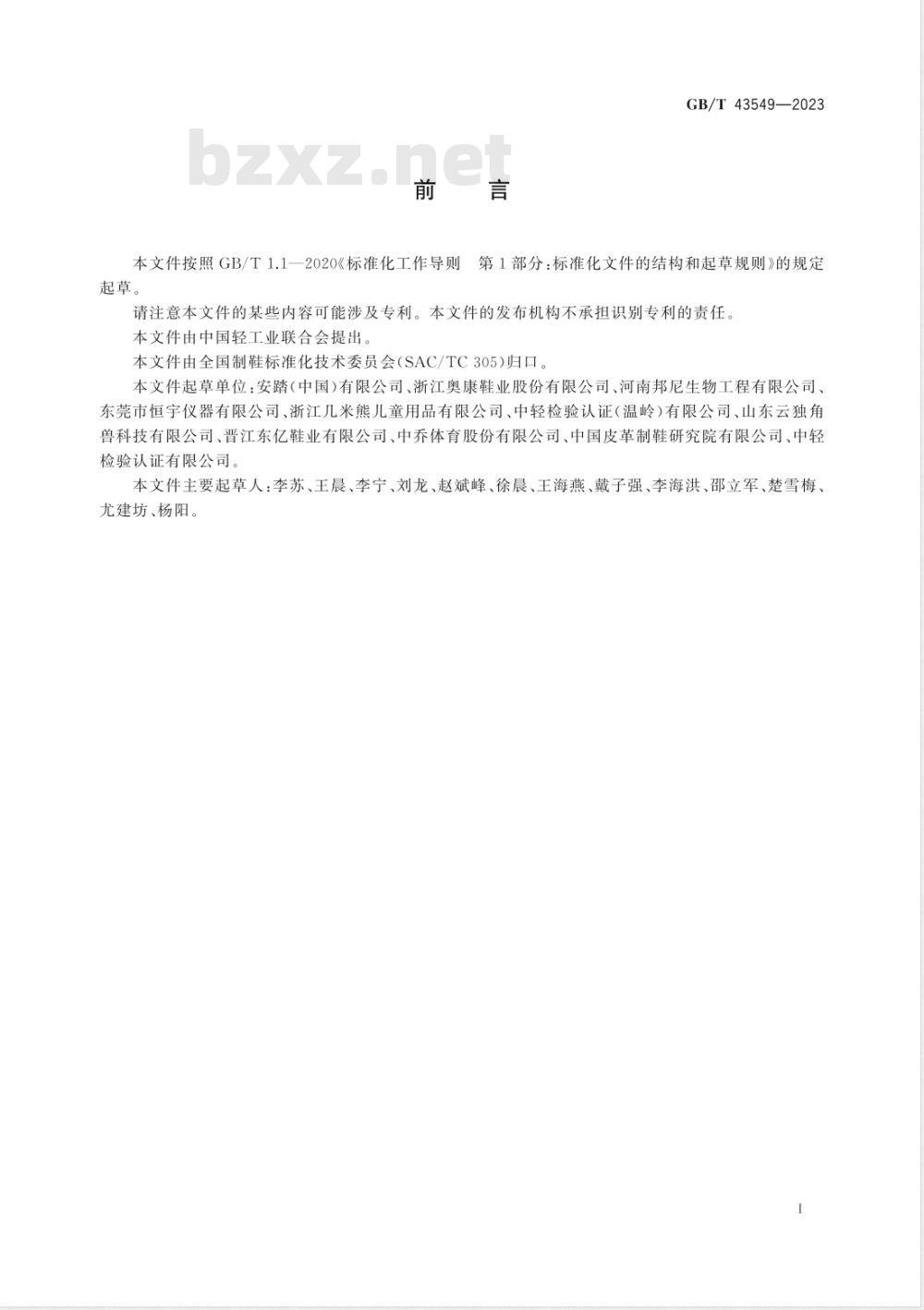

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出本文件由全国制鞋标准化技术委员会（SAC/TC305)归口。本文件起草单位：安踏（中国)有限公司、浙江奥康鞋业股份有限公司、河南邦尼生物工程有限公司、东莞市恒宇仪器有限公司、浙江米熊儿童用品有限公司、中轻检验认证（温岭）有限公司、山东云独角兽科技有限公司、晋江东亿鞋业有限公司、中乔体育股份有限公司、中国皮革制鞋研究院有限公司、中轻检验认证有限公司。
本文件主要起草人：李苏、王晨、李宁、刘龙、赵斌峰、徐晨、王海燕、戴子强、李海洪、邵立军、楚雪梅、尤建坊、杨阳。

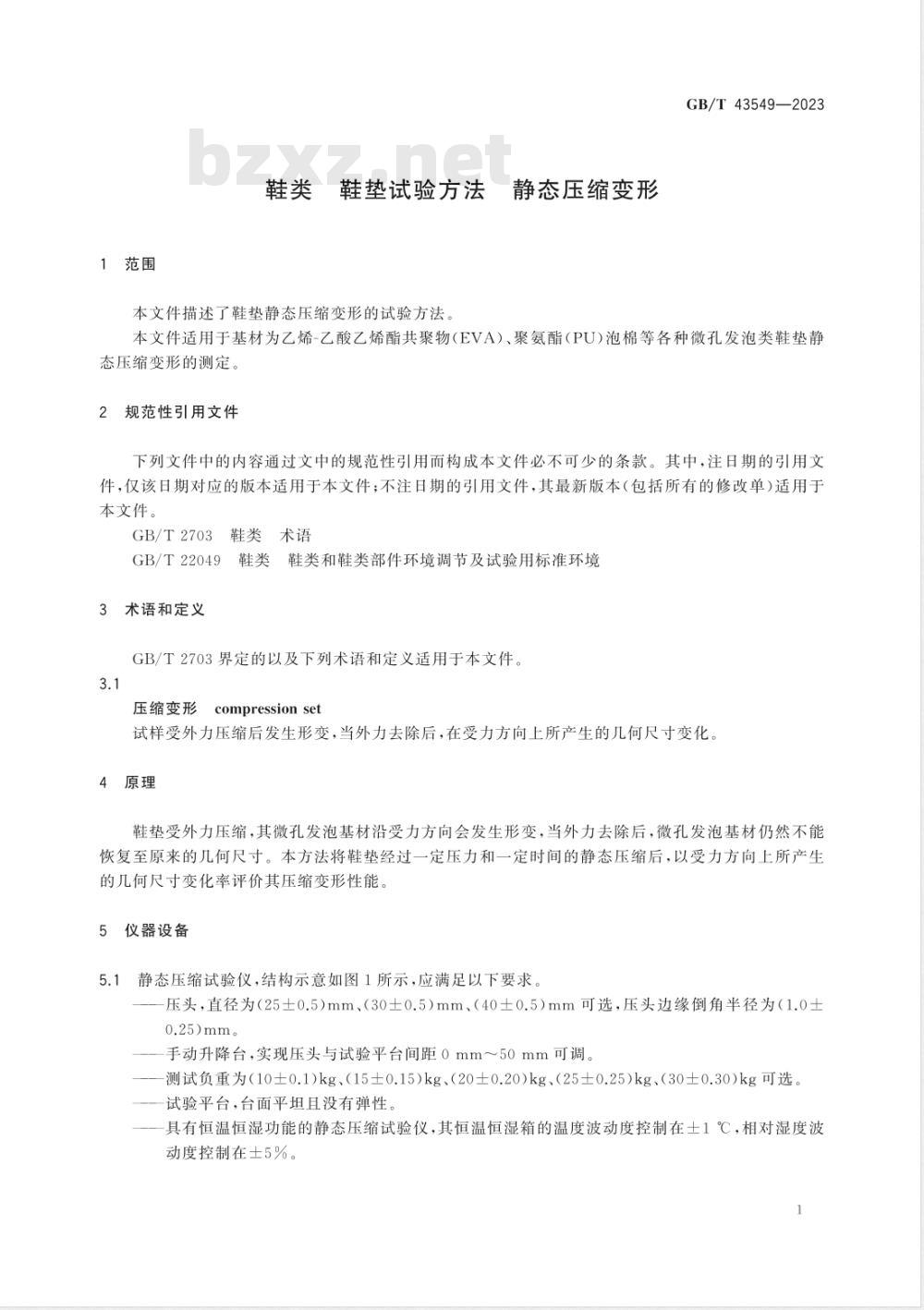

1范围
鞋类鞋垫试验方法静态压缩变形本文件描述了鞋垫静态压缩变形的试验方法GB/T43549—2023
本文件适用于基材为乙烯-乙酸乙烯酯共聚物（EVA）、聚氨酯（PU)泡棉等各种微孔发泡类鞋垫静态压缩变形的测定
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2703
鞋类术语
GB/T22049鞋类鞋类和鞋类部件环境调节及试验用标准环境术语和定义
GB/T2703界定的以及下列术语和定义适用于本文件。3.1
压缩变形
compressionset
试样受外力压缩后发生形变，当外力去除后，在受力方向上所产生的几何尺寸变化4原理
鞋垫受外力压缩，其微孔发泡基材沿受力方向会发生形变，当外力去除后，微孔发泡基材仍然不能恢复至原来的几何尺寸。本方法将鞋垫经过一定压力和一定时间的静态压缩后，以受力方向上所产生的几何尺寸变化率评价其压缩变形性能仪器设备
5.1静态压缩试验仪，结构示意如图1所示，应满足以下要求，压头，直径为（25士0.5）mm、（30士0.5）mm、（40土0.5）mm可选，压头边缘倒角半径为（1.0土0.25)mm。
一手动升降台，实现压头与试验平台间距0mm～50mm可调。测试负重为（10±0.1)kg、（15±0.15)kg、（20±0.20)kg、（25±0.25）kg、（30±0.30）kg可选。试验平台，台面平坦且没有弹性具有恒温恒湿功能的静态压缩试验仪，其恒温恒湿箱的温度波动度控制在土1℃，相对湿度波动度控制在士5%。
GB/T43549—2023
标引序号说明：
1—叠加码；
2——基重础码；
升降台；
4—-压头；
恒温恒湿试验箱；免费标准下载网bzxz
6——试验平台。
图1静态压缩试验仪
5.2测厚仪，有稳固的平台，其压脚应有定重负荷，可施加（10士3)kPa的压强。测厚仪的压脚应为圆形平面，其直径为（10土0.1)mm。仪表刻度为0.01mm。6取样和环境调节
6.1取样
6.1.1试样为1双鞋垫，试样不应有缺陷、杂质和污染等不良现象，且试样表面尽量平整。6.1.2将鞋垫放在一水平面上并靠着一垂直面，该垂直面与鞋垫内侧边缘接触于A和B两点。再设置两垂直面与第一垂直面成直角，并在X和Y点接触鞋垫，此两点分别是足尖点和后跟点，直线连接X和Y两点为鞋垫中轴线，即内长XY，如图2所示。6.1.3前掌测试部位，测试中心点C距后跟点的距离为测试样品内长XY的75%，允差为土2mm；后跟测试部位，测试中心点D距后跟点的距离为测试样品内长XY的12%，允差为士2mm。6.1.4测试点确认后，以测试点为圆心在鞋垫正面标记与压头直径相同的圆，该圆即为测试部位，如图2所示。
6.2环境调节
图2选择鞋垫测试点
GB/T43549—2023
测试前试样应按照GB/T22049的规定，在参考标准环境条件下调节至少4h。7试验方法
常温静态压缩变形
7.1.1试验应在GB/T22049规定的参考标准环境条件下进行。7.1.2用测厚仪测量测试部位中心点的厚度，记为测试前厚度a，单位为毫米（mm），精确至0.01mm。7.1.3依据产品标准要求，选择测试压头，若产品标准未规定，则选择直径为（30士0.5）mm的压头。7.1.4将鞋垫测试部位对准试验仪的压头，向下旋转升降台，将基重码完全压在鞋垫上，再依据产品标准规定加上叠加码，以达到规定的测试负重，若产品标准未规定，则选择（25土0.25)kg。7.1.5持续保持负重压在鞋垫上6h士5min后，卸下叠加码，并向上旋转升降台，将基重码抬起以使压头与试样分离，取出试样。7.1.6将试样静置2h士2min后，在5min内用测厚仪测量试样测试部位中心点厚度，记为厚度b，单位为毫米（mm），精确至0.01mm。7.1.7按7.1.1～7.1.6对其余试样的前掌和后跟进行试验。7.2高温高湿静态压缩变形
7.2.1在GB/T22049规定的参考标准环境条件下，用测厚仪测量测试部位中心点的厚度，记为测试前厚度a，单位为毫米（mm），精确至0.01mm。7.2.2依据产品标准要求，选择测试压头、试验环境的温度和相对湿度，若产品标准未规定，则选择直径为（30士0.5）mm的压头、温度（37士1）℃、相对湿度（95士5）%。7.2.3试验环境的温度和湿度达到设置参数后，将鞋垫放置在试验箱内预调节（10士1）min，然后按7.1.4～7.1.5在7.2.2规定的环境条件下进行操作。7.2.4试验结束后，立即取出试样，并置于GB/T22049规定的参考标准环境条件下，按7.1.6进行操作。
7.2.5按7.2.1～7.2.4对其余试样的前掌和后跟进行试验。8试验结果
8.1根据式（1），分别计算鞋垫前掌和后跟的静态压缩变形率△H，精确至0.1%。3
GB/T43549—2023
式中：
静态压缩变形率，%；
测试前试样厚度，单位为毫米（mm）；测试后试样厚度，单位为毫米（mm）。X100
取2个试样的静态压缩变形的算术平均值为最终结果，结果精确至1%。前掌和后跟的试验结果分别表示。试验报告
试验报告至少应包含以下内容：a)
本文件编号；
试验方法，包括试验的压头、负重、静压时间、静置时间等参数；试样的详细描述，包括试样编号、名称、规格、货号等；试验结果，按第8章表示；
试样进行环境调节及试验时的环境条件、时间；试验人员及试验日期；
与本试验方法的任何偏离。
