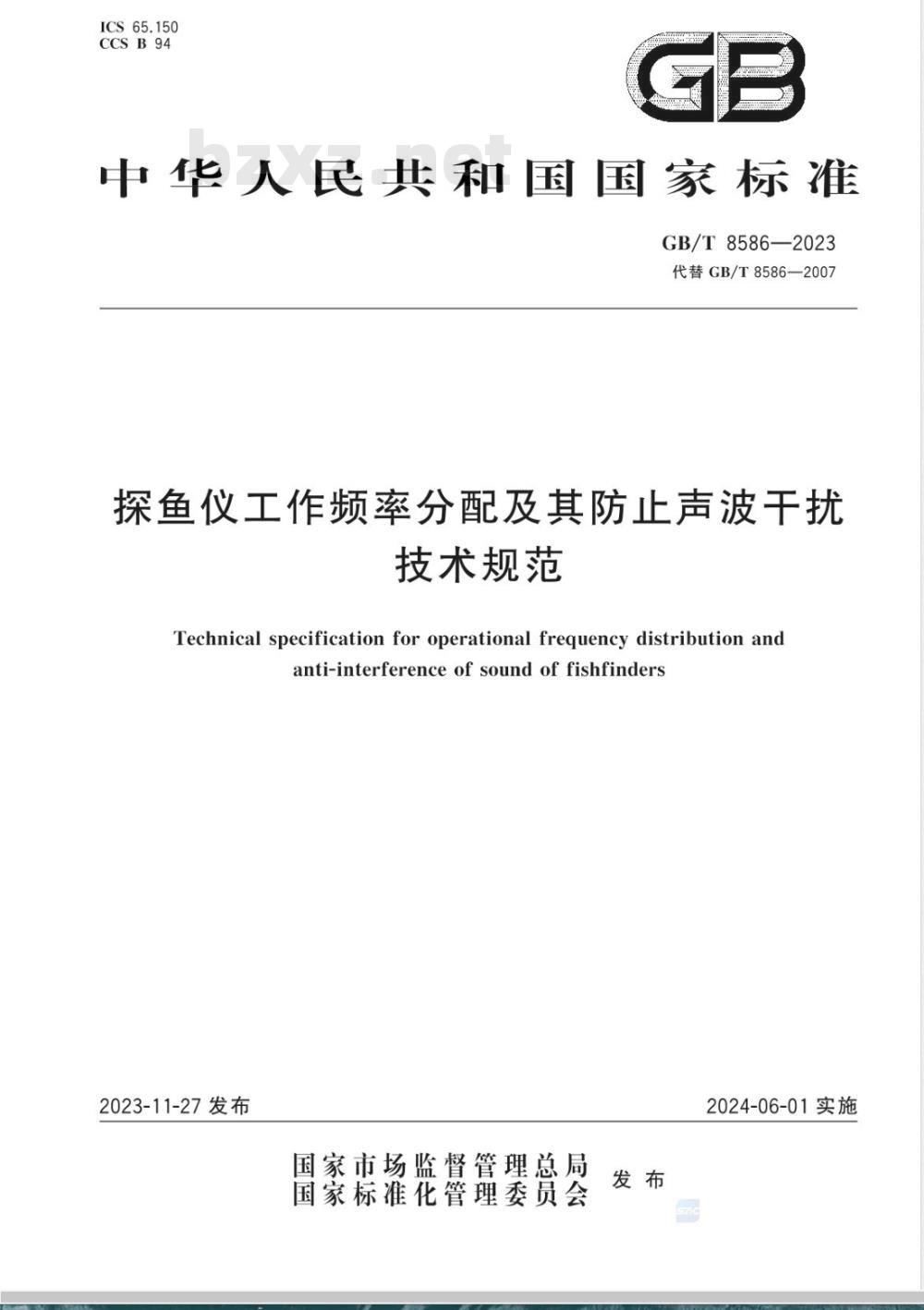

【国家标准】 探鱼仪工作频率分配及其防止声波干扰技术规范

ICS65.150
CCS B94
中华人民共和国国家标准
GB/T8586—2023
代替GB/T8586—2007
探鱼仪工作频率分配及其防止声波干扰技术规范
Technical specification for operational frequency distribution andanti-interference of sound of fishfinders2023-11-27发布
国家市场监督管理总局
国家标准化管理委员会
2024-06-01实施

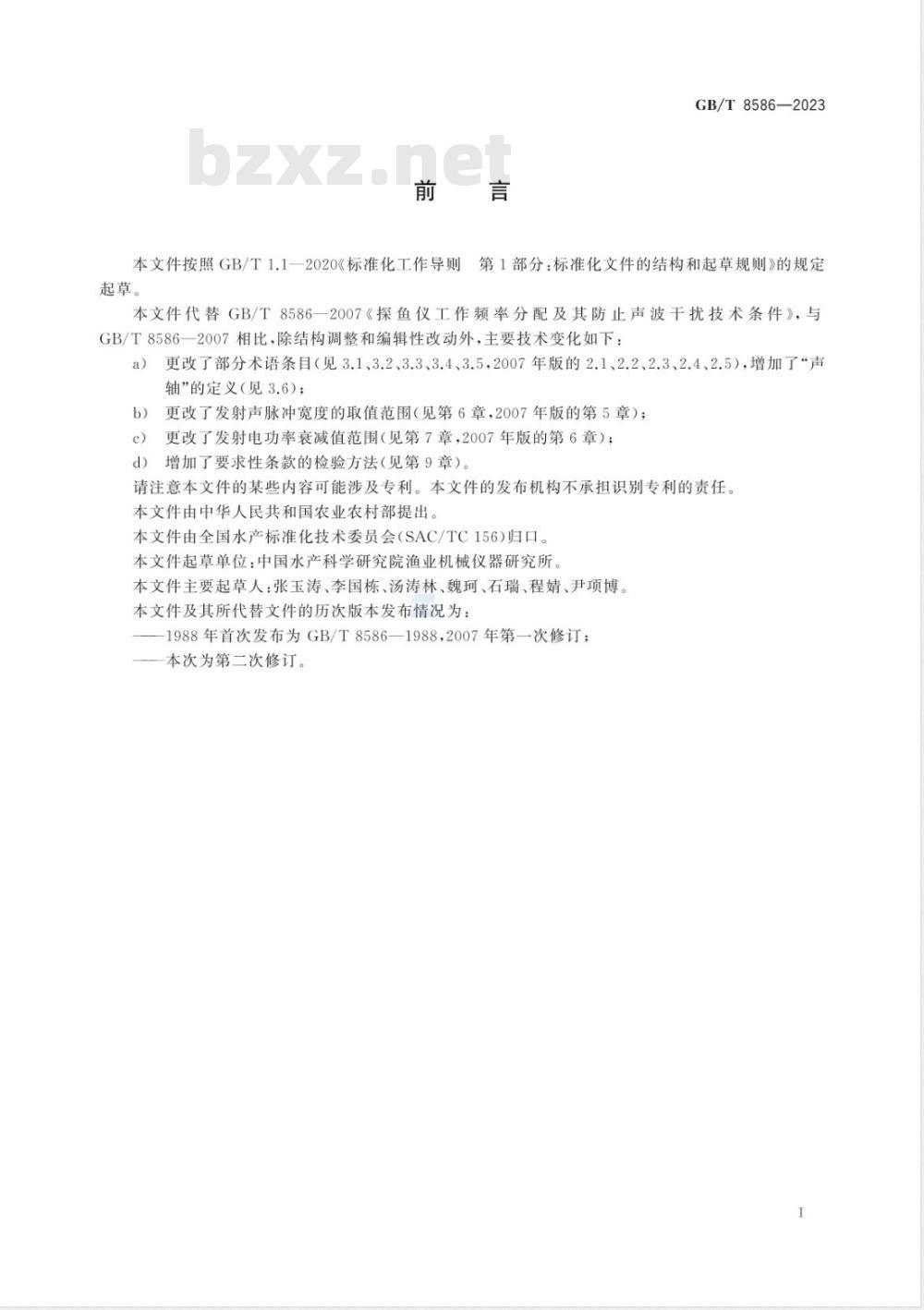

本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T8586—2023
第1部分：标准化文件的结构和起草规则》的规定本文件代替GB/T8586一2007《探鱼仪工作频率分配及其防止声波干扰技术条件》，与GB/T8586一2007相比，除结构调整和编辑性改动外，主要技术变化如下：a)
更改了部分术语条目（见3.1、3.2、3.3、3.4、3.5，2007年版的2.1、2.2、2.3、2.4、2.5），增加了“声轴”的定义（见3.6)；
更改了发射声脉冲宽度的取值范围（见第6章，2007年版的第5章）；b)
更改了发射电功率衰减值范围（见第7章，2007年版的第6章）；c)
增加了要求性条款的检验方法（见第9章）。d)
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国农业农村部提出。本文件由全国水产标准化技术委员会（SAC/TC156)归口。本文件起草单位：中国水产科学研究院渔业机械仪器研究所。本文件主要起草人：张玉涛、李国栋、汤涛林、魏珂、石瑞、程婧、尹项博，本文件及其所代替文件的历次版本发布情况为：-1988年首次发布为GB/T8586—1988，2007年第一次修订；—本次为第二次修订。

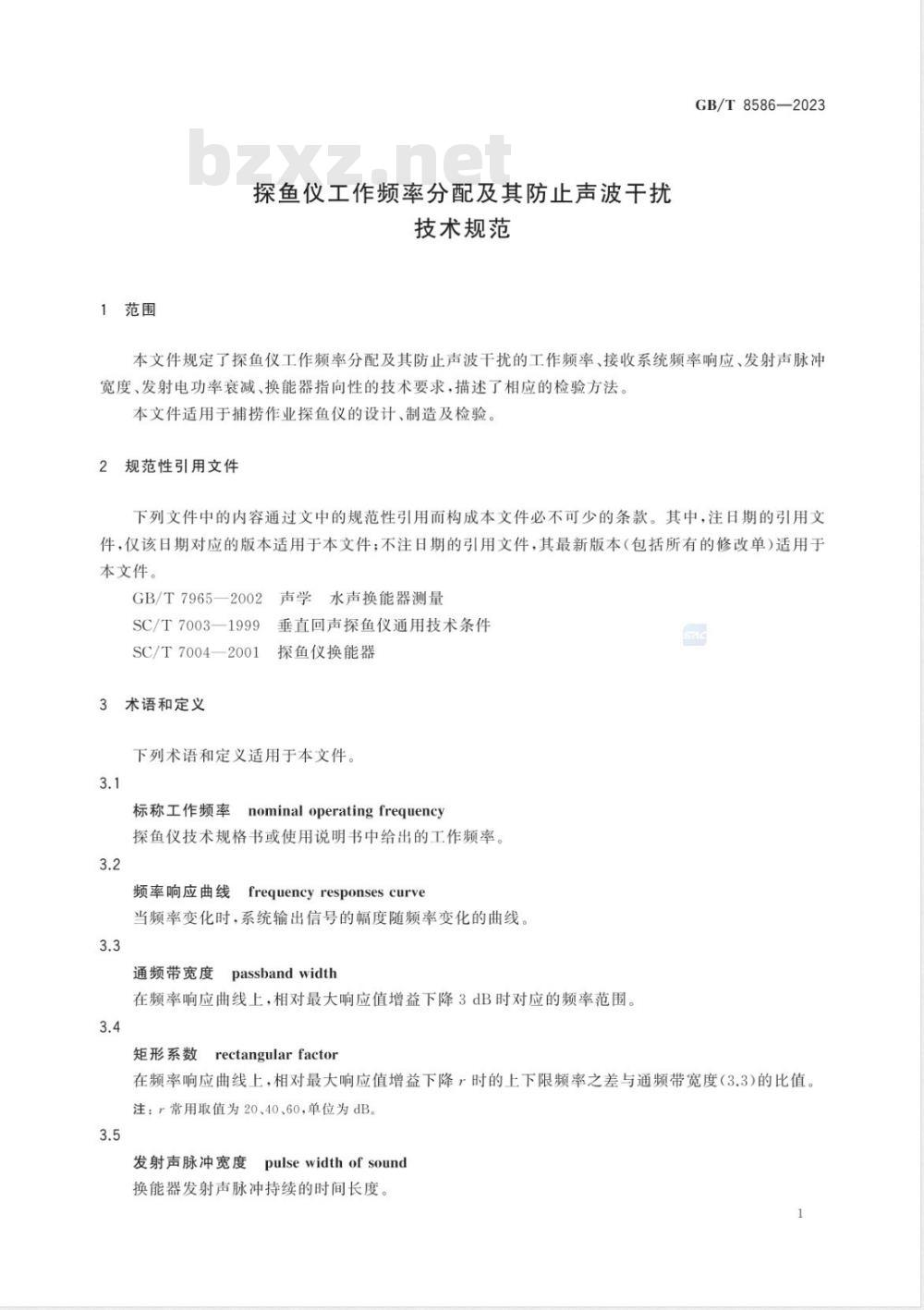

1范围
探鱼仪工作频率分配及其防止声波干扰技术规范
GB/T8586—2023
本文件规定了探鱼仪工作频率分配及其防止声波干扰的工作频率、接收系统频率响应、发射声脉冲宽度、发射电功率衰减、换能器指向性的技术要求，描述了相应的检验方法。本文件适用于捕捞作业探鱼仪的设计、制造及检验。规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
2声学水声换能器测量
GB/T79652002
SC/T7003—1999
SC/T7004—2001
：术语和定义
垂直回声探鱼仪通用技术条件
探鱼仪换能器
下列术语和定义适用于本文件。3.1
标称工作频率
区nominaloperatingfrequency
探鱼仪技术规格书或使用说明书中给出的工作频率。3.2
frequencyresponsescurve
频率响应曲线
当频率变化时，系统输出信号的幅度随频率变化的曲线。3.3
passbandwidth
通频带宽度
在频率响应曲线上，相对最大响应值增益下降3dB时对应的频率范围3.4
文rectangularfactor
矩形系数
在频率响应曲线上，相对最大响应值增益下降r时的上下限频率之差与通频带宽度（3.3)的比值。注：r常用取值为20、40、60，单位为dB。3.5
发射声脉冲宽度
pulsewidthof sound
换能器发射声脉冲持续的时间长度。1
GB/T8586—2023
acoustic axis
换能器的标定方向或自由场灵敏度或发射响应最大的方向。4工作频率
在换能器及探鱼仪主机与换能器接口处应设有标称工作频率的标志。标称工作频率及实际工作频率的上、下限要求应符合表1的规定。表1
标称工作
接收系统频率响应
探鱼仪的标称工作频率及实际工作频率的上、下限要求单位为千赫兹
频率下限
频率上限
标称工作
频率下限
频率上限
接收系统包括接收换能器和接收电路，探鱼仪标称工作频率根据表1选定后，其对应接收系统的通频带宽度不应大于表2规定的值，并且相对最大响应值增益下降20dB时的矩形系数不应大于3.8。2
标称工作频率
发射声脉冲宽度
探鱼仪接收系统的通频带宽度
通频带宽度
标称工作频率
应在0.5ms～16ms之间，内河渔船使用的探鱼仪可小于0.5ms。发射电功率衰减
GB/T8586—2023
单位为千赫兹
通频带宽度
发射电功率不大于300W的探鱼仪，可不设功率衰减功能；发射电功率大于300W时，应设有连续的或分档的功率衰减功能，其最低档电功率应能衰减至300W或300W以下。8
换能器指向性
在换能器声轴90°方向的土10°范围内，辐射声压相对于轴向声压应有不小于20dB的衰减。检验方法
工作频率
按照SC/T7003一1999中6.5给出的方法进行测量。接收系统频率响应
通频带宽度及频率响应曲线按照SC/T7003—1999中6.6给出的方法进行测量。矩形系数按公式(1)计算。
K-20 dB
Af-20 d
Af-3 dB
+++(1)
GB/T8586—2023
式中：
K-20 dBwwW.bzxz.Net
接收系统频率响应曲线下降20dB时的矩形系数；Af-20 dB—
在接收系统频率响应曲线上，相对最大响应值下降20dB时的上下限频率之差；Af-3dB—接收系统的通频带宽度。9.3
发射声脉冲宽度
按照SC/T7003—1999中6.4给出的方法进行测量发射电功率衰减
按照GB/T7965—2002中第16章给出的方法进行测量。换能器指向性
按照SC/T7004一2001中5.2.3给出的方法进行测量。S4
