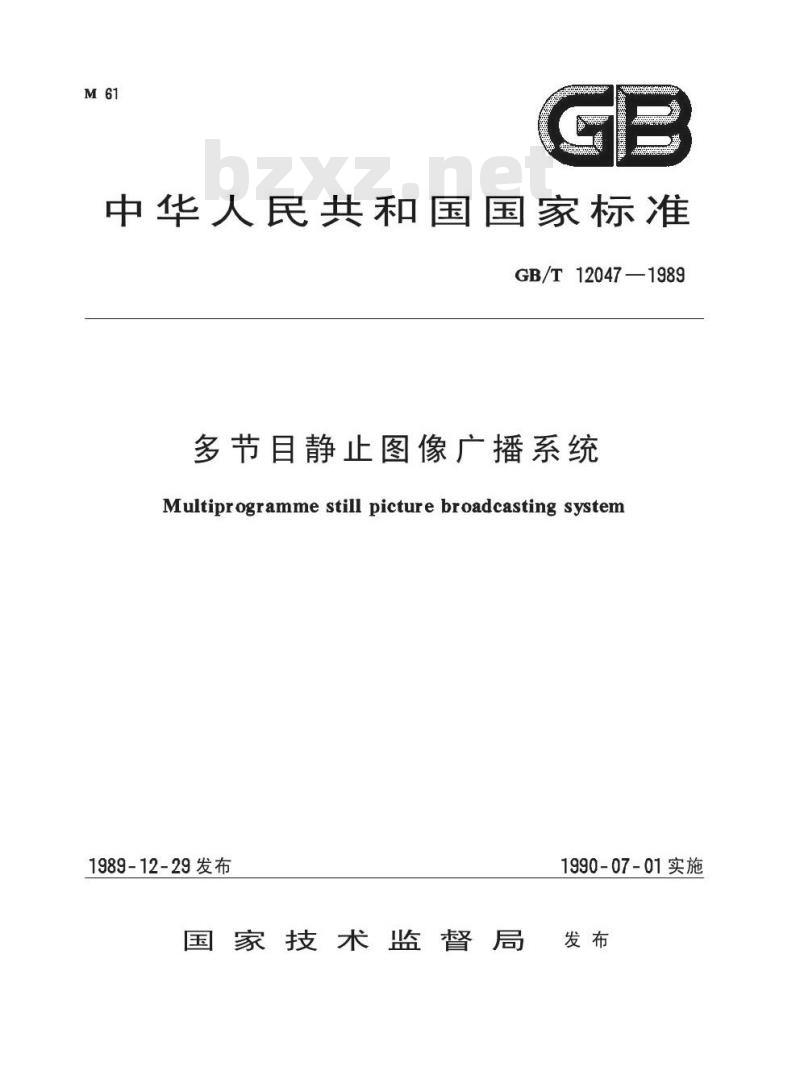

【GB国家标准】 多节目静止图像广播系统

中华人民共和国国家标准
GB/T12047—1989
多节目静止图像广播系统
Multiprogramme still picture broadcasting system1989-12-29发布
1990-07-01实施
国家技术监督局发布

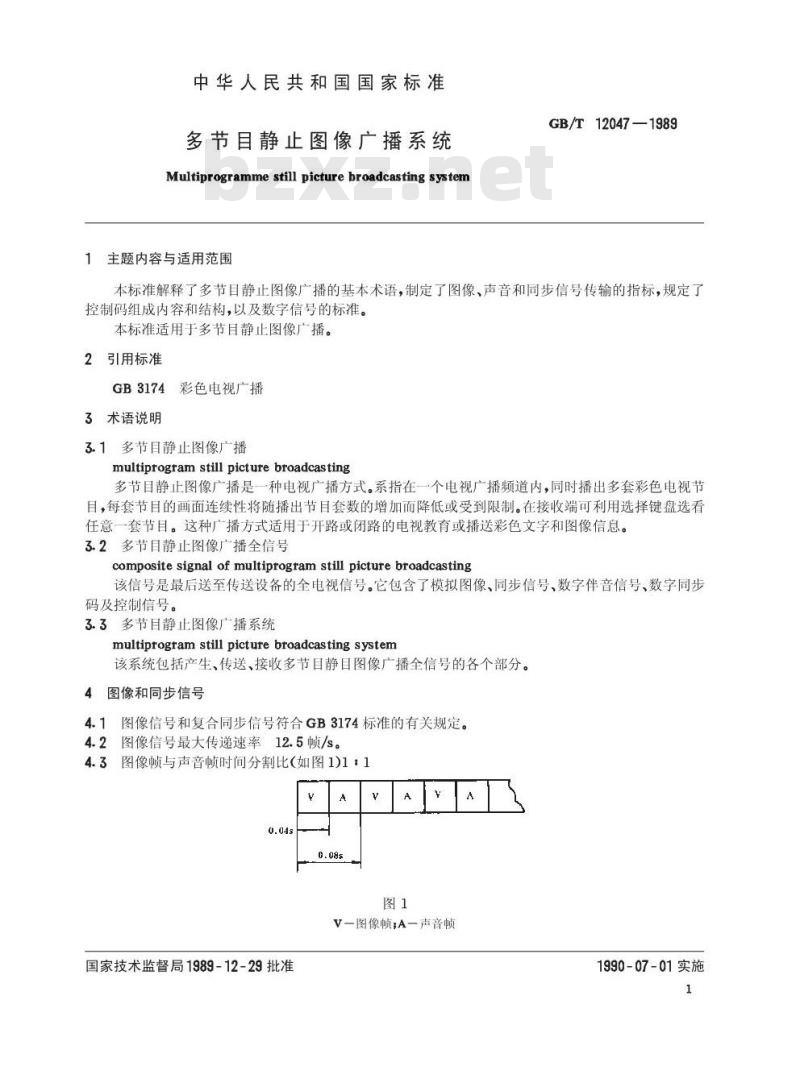

中华人民共和国国家标准
多节自静止图像广播系统
Multiprogrammestillpicturebroadcastingsystem1主题内容与适用范围
GB/T12047—1989
本标准解释了多节目静止图像广播的基本术语，制定了图像、声音和同步信号传输的指标，规定了控制码组成内容和结构，以及数字信号的标准。本标准适用于多节目静止图像广播。2引用标准
GB3174彩色电视广播
3术语说明
3.1多节目静止图像广播
multiprogram still picture broadcasting多节目静止图像广播是一种电视广播方式。系指在一个电视广播频道内，同时播出多套彩色电视节目，每套节目的画面连续性将随播出节目套数的增加而降低或受到限制。在接收端可利用选择键盘选看任意一套节目。这种广播方式适用于开路或闭路的电视教育或播送彩色文字和图像信息。3.2多节目静止图像广播全信号
compositesignalofmultiprogramstillpicturebroadcasting该信号是最后送至传送设备的全电视信号。它包含了模拟图像、同步信号、数字伴音信号、数字同步码及控制信号。
3.3多节目静止图像广播系统
multiprogramstillpicturebroadcastingsystem该系统包括产生、传送、接收多节目静目图像广播全信号的各个部分。4图像和同步信号
4.1图像信号和复合同步信号符合GB3174标准的有关规定。4.2图像信号最大传递速率12.5顿/s。4.3图像顿与声音顿时间分割比（如图1)1：1AVAYA
V-图像顿;A一声音顿
国家技术监督局1989-12-29批准1990-07-01实施

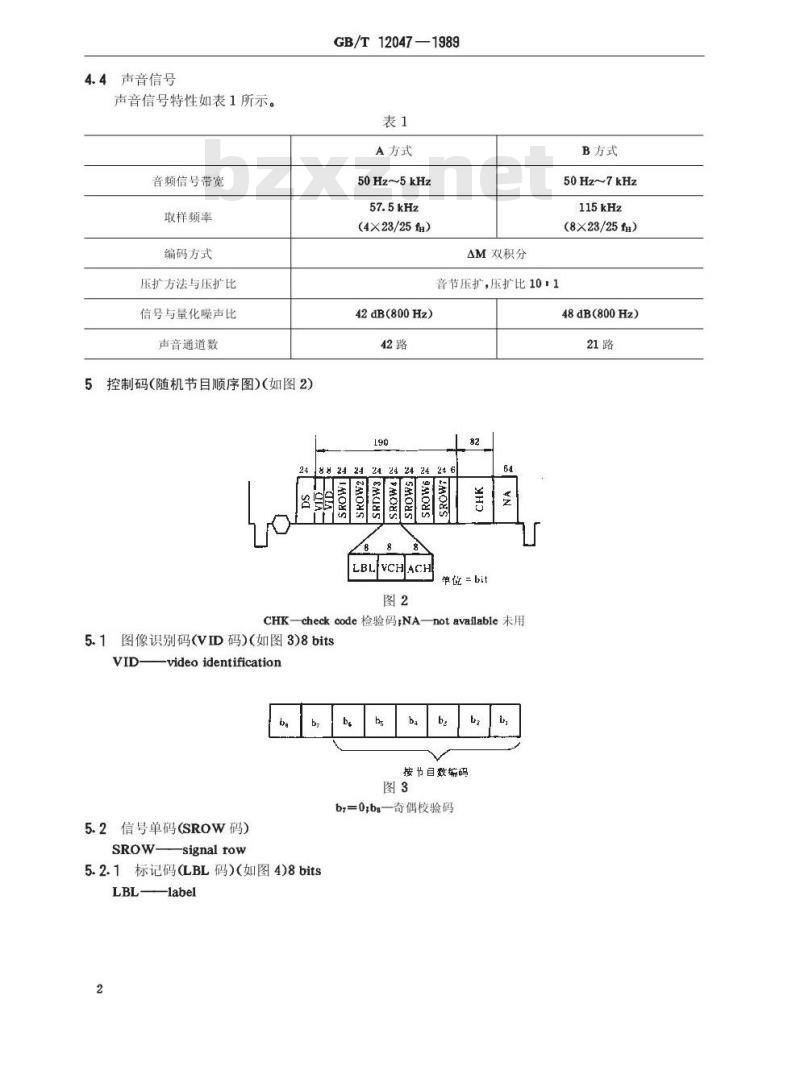

4.4声音信号
声音信号特性如表1所示。
音频信号带宽
取样频率
编码方式
压扩方法与压扩比
信号与量化噪声比
声音通道数
控制码（随机节目顺序图）（如图2）5
GB/T12047—1989
A方式
50Hz~5kHz
（4X23/25）
AM双积分
音节压扩，压扩比10：1
42dB(800Hz)
LBLVCHACH
单位= bit
CHK—checkcode检验码;NA-notavailable未用5.1图像识别码(VID码)(如图3)8bitsVID
-video identification
按节目数缩码
b7=0;bg—奇偶校验码
5.2信号单码(SROW码）
SRoW-signalrowbZxz.net
5.2.1标记码(LBL码）（如图4)8bitsLBL-label
B方式
50Hz~7kHz
115kHz
（8×23/25f）
48dB(800Hz)
GB/T12047—1989
bbbebabbab
按方日数端码
bz=0;bg—奇偶校验码

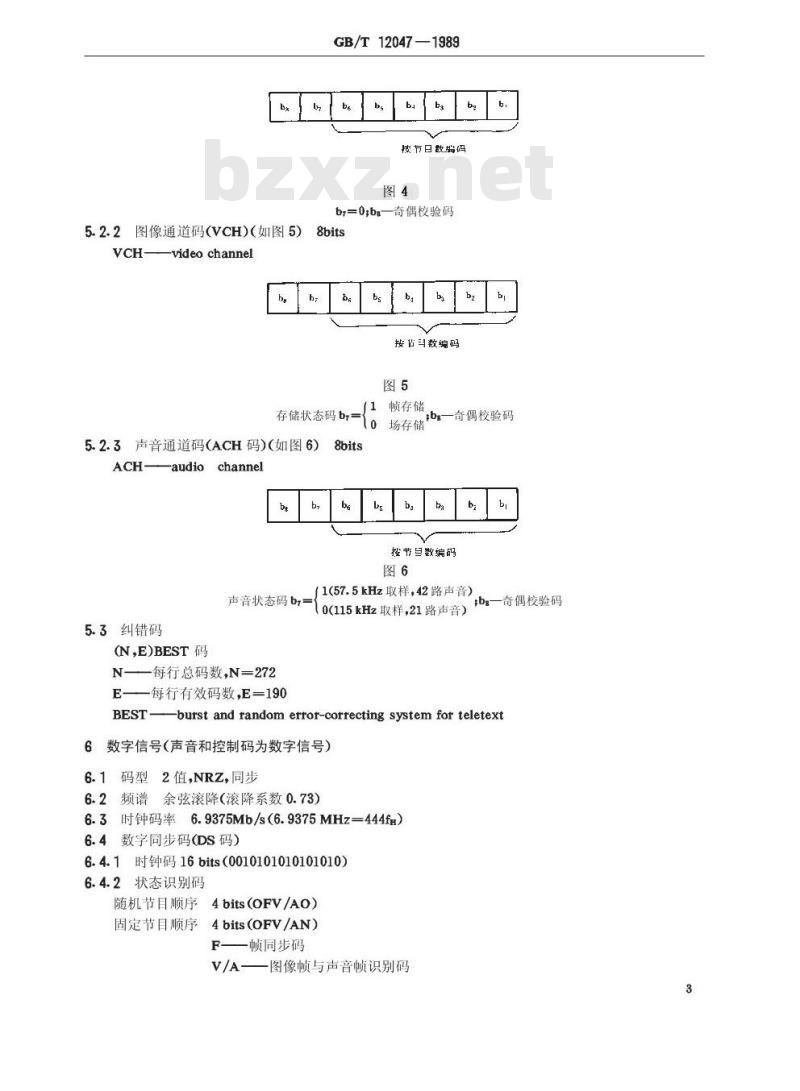

5.2.2图像通道码（VCH)（如图5）8bits
-videochannel
按古目数编码
存储状态码b
5.2.3声音通道码（ACH码)（如图6）ACH-audio channel
顿存储
场存储
一奇偶校验码
beLsbba
按节旦数编码
声音状态码b
5.3纠错码
(N,E)BEST 码
N——每行总码数，N=272
E——每行有效码数,E=190
（1(57.5kHz取样，42路声音）
b一奇偶校验码
（0(115kHz取样，21路声音）
-burst and random error-correcting system for teletext6数字信号(声音和控制码为数字信号)6.1码型2值,NRZ，同步
6.2频谱余弦滚降（滚降系数0.73)6.3时钟码率6.9375Mb/s（6.9375MHz=444fg）6.4数字同步码(DS码）
6.4.1时钟码16bits（0010101010101010）6.4.2状态识别码
随机节目顺序4bits（OFV/AO）
固定节目顺序4bits（OFV/AN）
F—顿同步码
V/A一图像顿与声音帧识别码
N——第一套节目
6.4.3备用码4bits

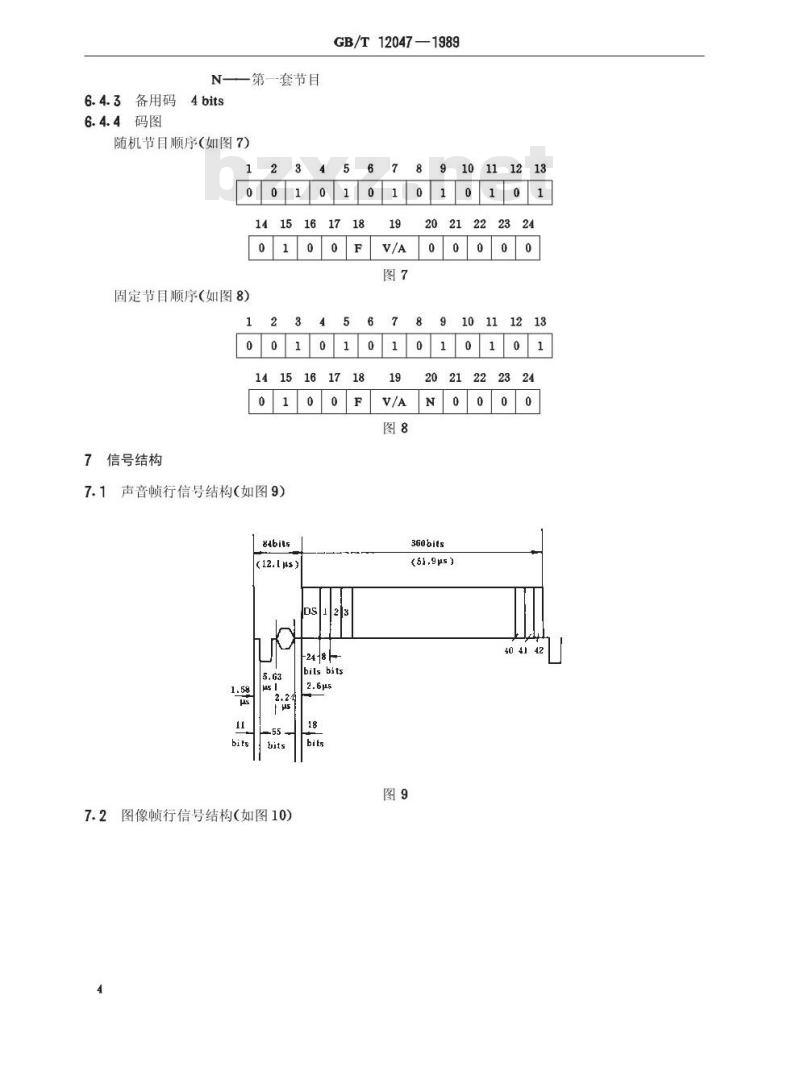

6.4.4码图
随机节目顺序(如图7)
固定节目顺序（如图8）
7信号结构
7.1声音行信号结构（如图9)
84bins
(12. Iμs)
GB/T12047—1989
7.2图像帧行信号结构（如图10)bils bits
360bits
(51.9μ5)
GB/T12047—1989
7.3数字同步和控制码的行和场结构（如图11）DS码
行场消際
623624625
第一面
25行域消胞期
控制码
81921312223
309310311312312314315316317318319320321322328324325326327328825330331332333334335336337338(b)
附加说明：
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部广播科学研究所起草。本标准主要起草负责人康诵诗。5
