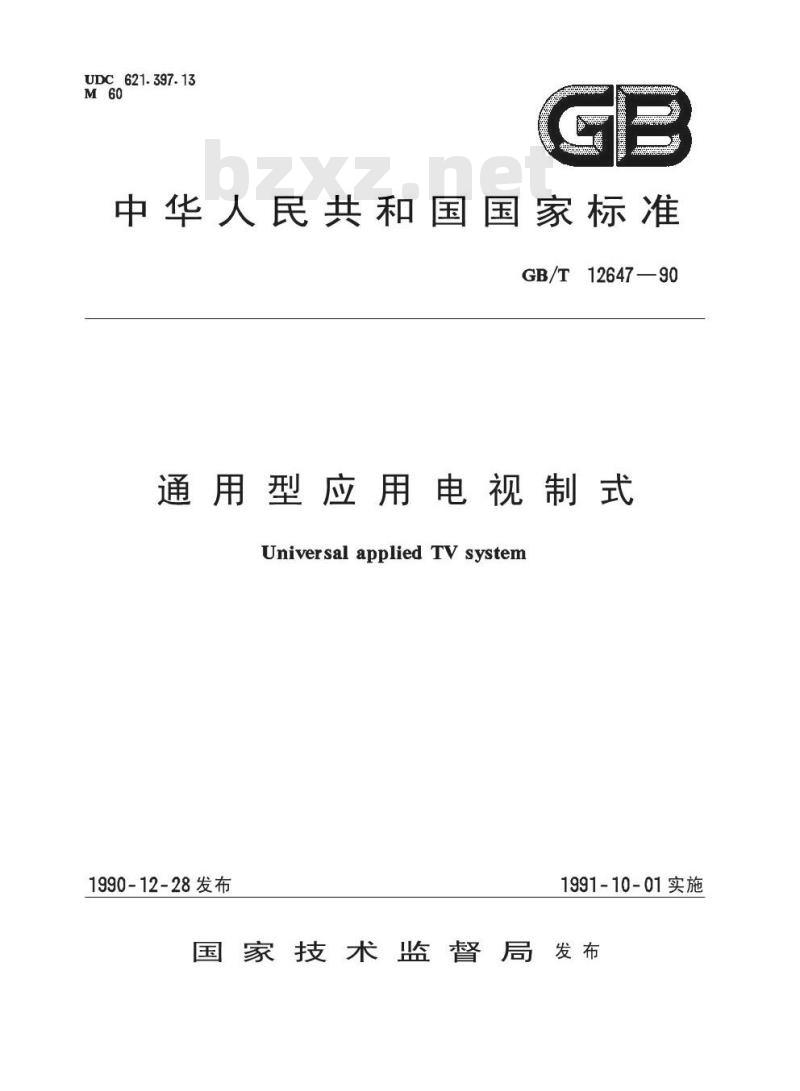

【GB国家标准】 通用型应用电视制式

UDC621.397.13
中华人民共和国国家标准
GB/T12647—90
通用型应用电视制式
Universal applied TV system
1990-12-28发布
1991-10-01实施
国家技术监督局发布
中华人民共和国国家标准
通用型应用电视制式
Universal applied TV system

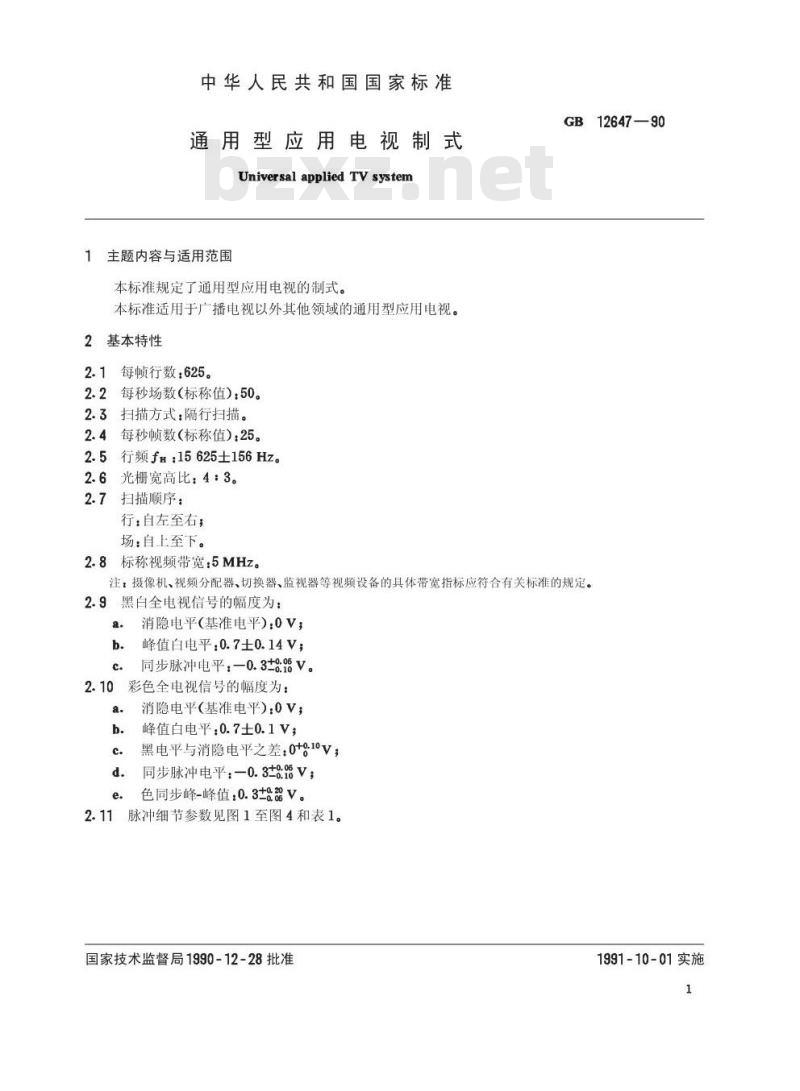

1主题内容与适用范围
本标准规定了通用型应用电视的制式。本标准适用于广播电视以外其他领域的通用型应用电视。基本特性
2.1每帧行数625。
2.2每秒场数（标称值）：50。
2.3扫描方式：隔行扫描。
2.4每秒数（标称值）：25。
2.5行频f：15625士156Hz。
光栅宽高比：4：3。
2.7扫描顺序：
行：自左至右；
场：自上至下。
2.8标称视频带宽：5MHz。
GB12647—90
注：摄像机、视频分配器、切换器、监视器等视频设备的具体带宽指标应符合有关标准的规定。9黑白全电视信号的幅度为：
消隐电平（基准电平)：0V；
峰值白电平，0.7土0.14V；
同步脉冲电平：—0.30.16V。
2.10彩色全电视信号的幅度为：a.
消隐电平(基准电平)：0V；
峰值白电平：0.7士0.1V；
黑电平与消隐电平之差：0+010V；同步脉冲电平：—0.3+0.05V；
色同步峰-峰值：0.3a%V。
2.11脉冲细节参数见图1至图4和表1.国家技术监督局1990-12-28批准1991-10-01实施
奇政源
GB12647—90

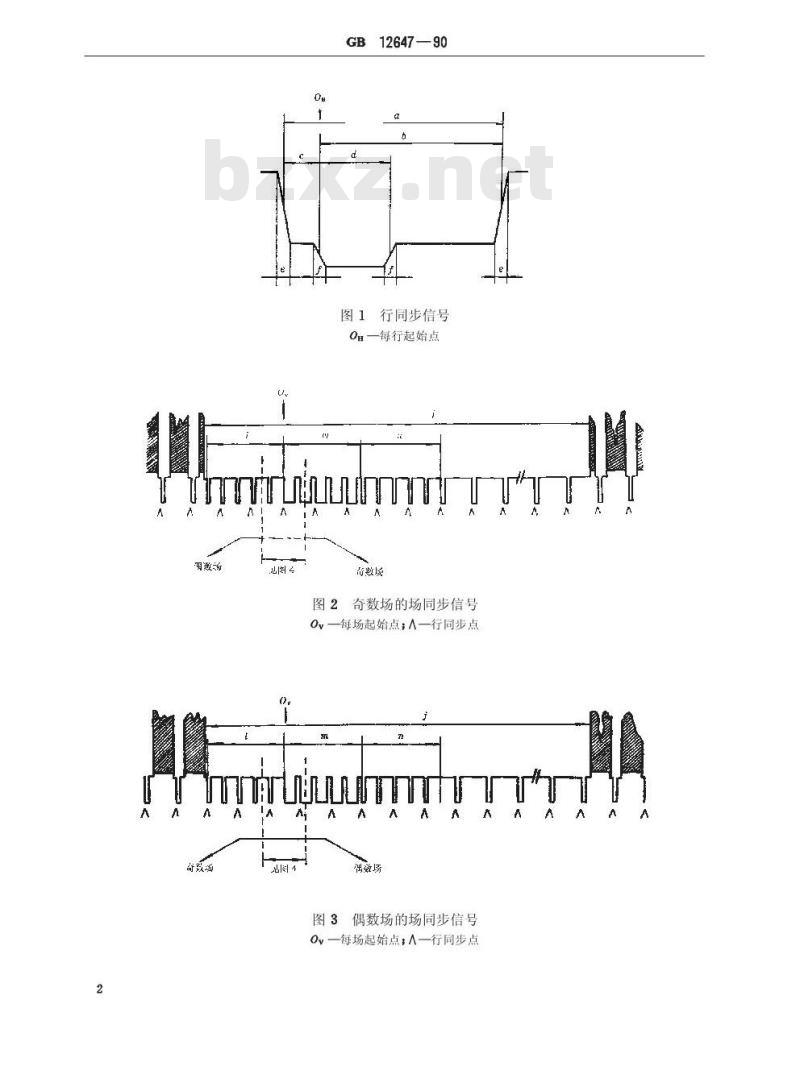

图1行同步信号
On一每行起始点
奇数圾
图2奇数场的场同步信号
0v一每场起始点；^一行同步点
遇凝场
图3偶数场的场同步信号
Ov一每场起始点；^一行同步点
标称行周期
行消隐脉冲宽度
项目名称
GB12647—90

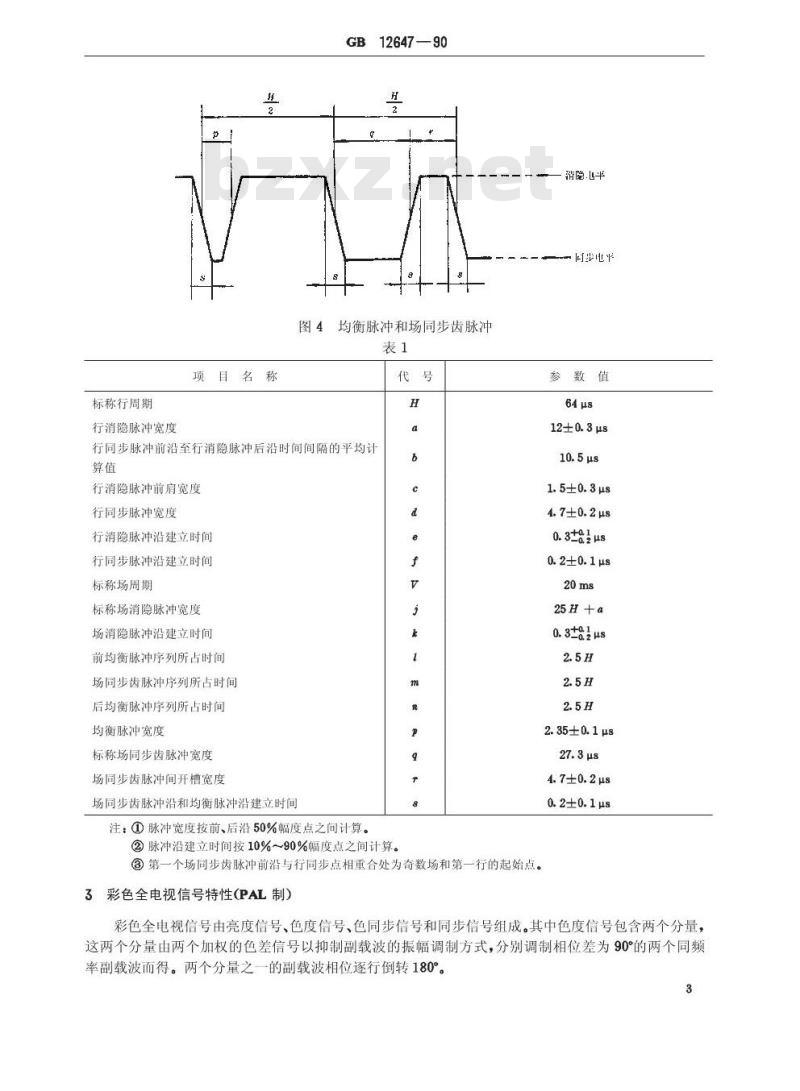

图4均衡脉冲和场同步齿脉冲
行同步脉冲前沿至行消隐脉冲后沿时间间隔的平均计算值
行消隐脉冲前肩宽度
行同步脉冲宽度
行消隐脉冲沿建立时间
行同步脉冲沿建立时间
标称场周期
标称场消隐脉冲宽度
场消隐脉冲沿建立时间
前均衡脉冲序列所占时间
场同步齿脉冲序列所占时间
后均衡脉冲序列所占时间
均衡脉冲宽度
标称场同步齿脉冲宽度bZxz.net
场同步齿脉冲间开槽宽度
场同步齿脉冲沿和均衡脉冲沿建立时间注：①脉冲宽度按前、后沿50%幅度点之间计算。②脉冲沿建立时间按10%～90%幅度点之间计算。6
消隐平
参数值
12±0.3μs
1.5±0.3μs
4.7±0.2μs
0.2±0.1μs
2.35±0.1μs
4.7±0.2μs
0.2±0.1μs
③第一个场同步齿脉冲前沿与行同步点相重合处为奇数场和第一行的起始点。3彩色全电视信号特性(PAL制）
彩色全电视信号由亮度信号、色度信号、色同步信号和同步信号组成。其中色度信号包含两个分量，这两个分量由两个加权的色差信号以抑制副载波的振幅调制方式，分别调制相位差为90°的两个同频率副载波而得。两个分量之一的副载波相位逐行倒转180°。3

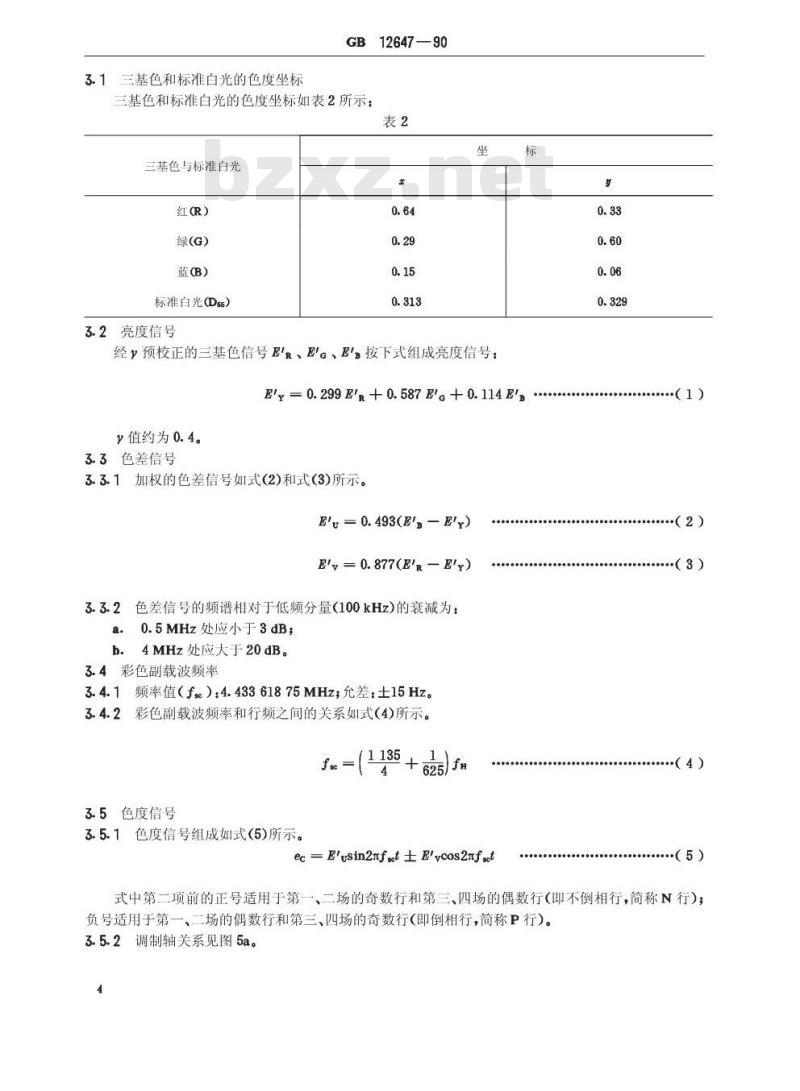

3.1三基色和标准白光的色度坐标12647—90
三基色和标准白光的色度坐标如表2所示：表2
三基色与标准白光
红(R)
绿(G)
蓝(B)
标准白光(D6）
3.2亮度信号
经预校正的三基色信号E'R、E'G、E'B按下式组成亮度信号：标
E'x=0.299E'R+0.587E。+0.114E'y值约为0.4。
3.3色差信号
3.3.1加权的色差信号如式(2)和式(3)所示。E'u=0.493(E'B-E')
E'v=0.877(E'R-E')
3.3.2色差信号的频谱相对于低频分量(100kHz)的衰减为：a。0.5MHz处应小于3dB；
b。4MHz处应大于20dB。
3.4彩色副载波频率
3.4.1频率值（fs）：4.43361875MHz；允差：±15Hz。3.4.2彩色副载波频率和行频之间的关系如式（4)所示。fas
3.5色度信号
3.5.1色度信号组成如式(5)所示。（1135）
625）
ec=E'usin2nfset±E'ycos2nfset0.33
.........( 3 )
（5）
式中第二项前的正号适用于第一、二场的奇数行和第三、四场的偶数行（即不倒相行，简称N行）负号适用于第一、二场的偶数行和第三、四场的奇数行（即倒相行，简称P行）。3.5.2调制轴关系见图5a。
12647—90
3.5.3色度信号频带：fc土0.5MHz。3.5.4色度信号振幅如式（6)所示。色度信号调制轴
E'C=-NE'u?+E'V?
3.6彩色图象信号的组成
彩色图象信号的组成如式(7)所示。em=E'y+ec
3.7色同步信号
色同步信号见图5a和图5b。
杭基点
同步信起
5.6=0 1 15
E位准轴
包间步信号以洲陷
u. 3ntte v
消胞电半
在同步常号龄附间:2. 2%监据,15或(0）个刚战淀期
行间源心
1. 7=11 2 11s
图56色同步信号
3.7.1包含的副载波周期数：10±。3.7.2持续时间；2.26±o.籍us。（6）
ooo0s01o8o0-(7)
GB12647—90
3.7.3与行同步脉冲前沿的间隔：5.6士0.1μs。3.7.4相对于相位基准轴E'u的相位关系：在N行上为十135
在P行上为一135°
3.7.5相位公差见图5b。
3.7.6色同步的消隐为：
在场消隐期间有九行不送色同步信号，在相继四场中的消隐顺序见图6。gi
318 309
312313
第州场
第一场
第二场
315 + 316 ↓ 317
第二场
绝三场
第三场
第网场
图6色同步消隐顺序
Ov一每场起始点；BN一色同步相位，标称值+135，Bp一色同步相位，标称值—135；C—色同步消隐期间4亮度信号和色度信号频率特性
亮度信号和色度信号频率特性见图7。6
附加说明：
1264790
1.23361875
充度信号
亮度信号和色度信号频率特性示意图图7
本标准由中华人民共和国机械电子工业部提出。本标准由天津电视技术研究所负责起草。本标准主要起草人刘保华。
